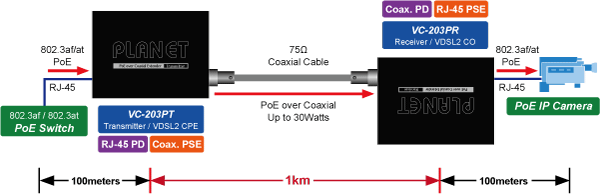

La serie VC-203Px de extensores PoE sobre coaxial de PLANET está diseñada para extender la transmisión Ethernet IP e inyectar energía a través de un cable coaxial existente a una distancia de hasta 1000 m (3280 pies) a una cámara IP PoE, un punto de acceso inalámbrico PoE y cualquier dispositivo alimentado (PD) compatible con 802.3af/at.
El VC-203Px consta de un conjunto de transmisor y receptor que puede funcionar en pares sin ningún adaptador de energía y en cualquier lugar de su infraestructura de red. La solución contiene dos productos completamente nuevos:

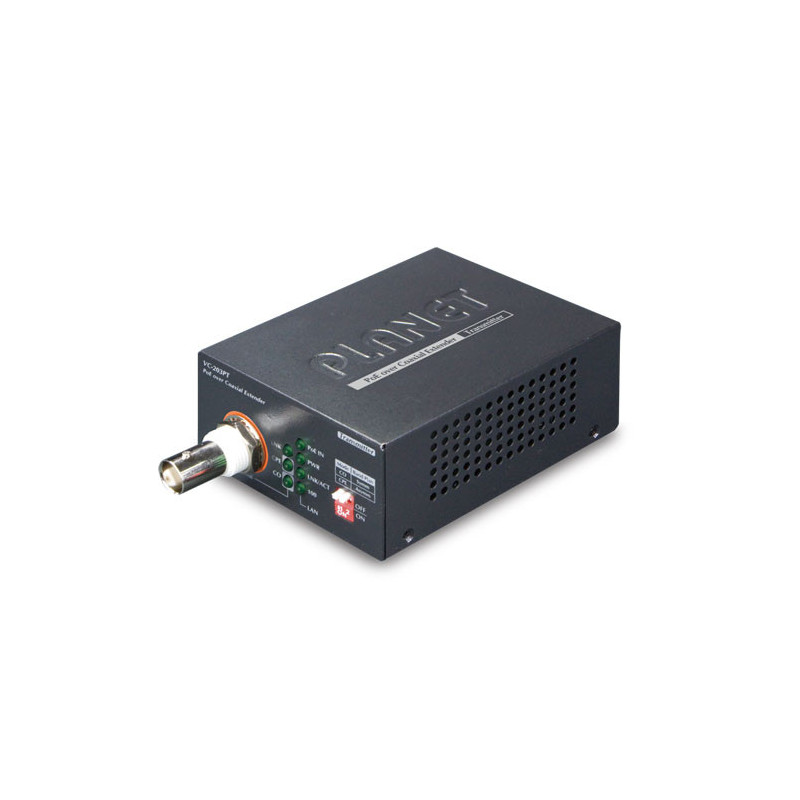

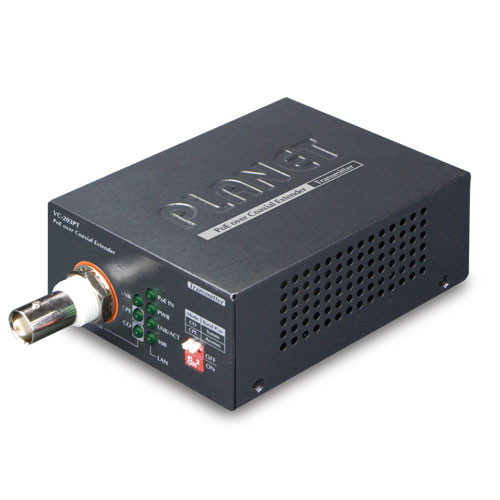

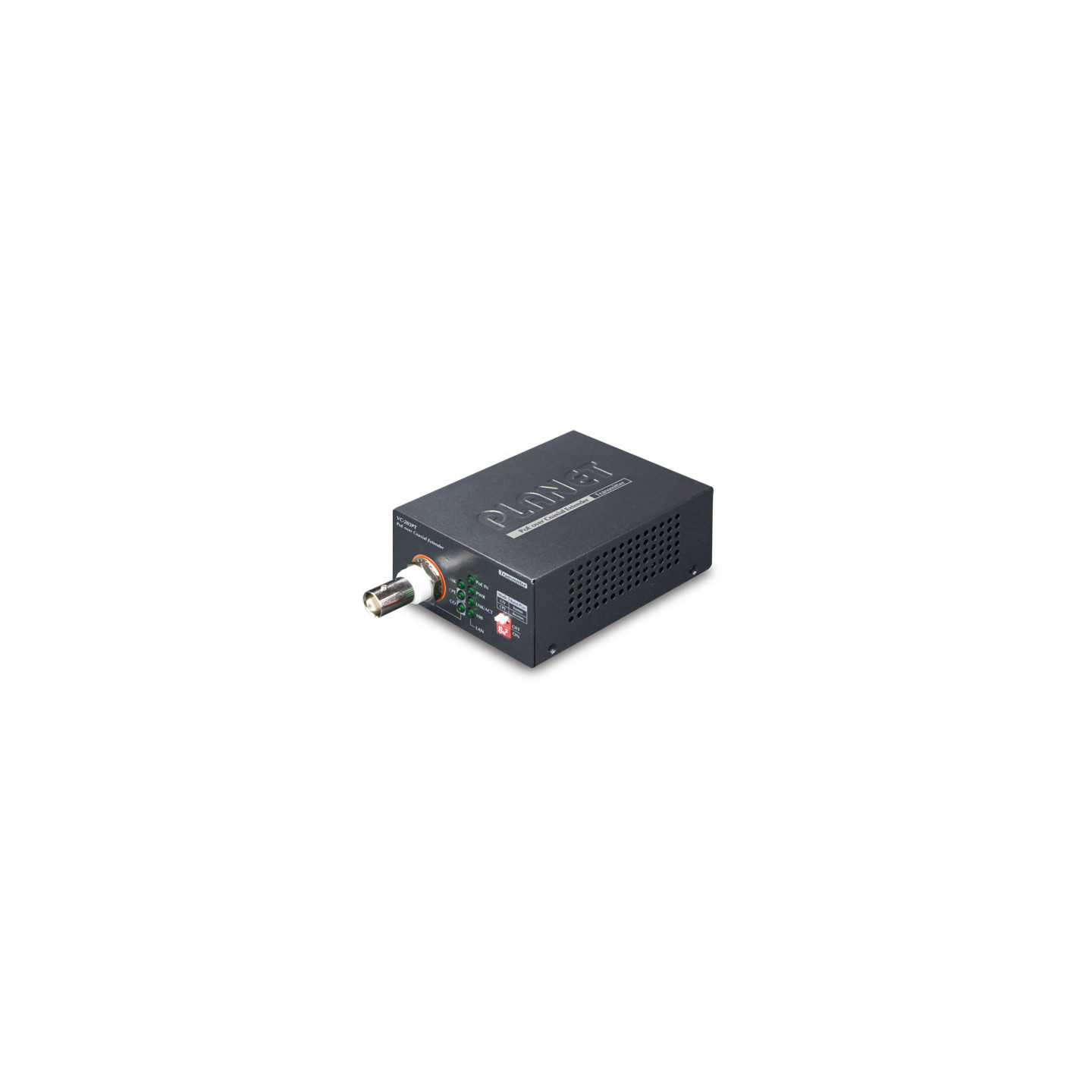

- VC-203PT: extensor PoE PD 10/100TX de 1 puerto + extensor PoE sobre coaxial PSE de 1 puerto BNC – Transmisor
- VC-203PR: extensor PoE PSE 10/100TX de 1 puerto + extensor PoE sobre coaxial PD de 1 puerto BNC – Receptor
Bloque de terminales de 2 pines:
12 V/24 V CC seleccionable
Es una solución perfecta para enviar enlaces de vídeo IP y alimentación a instalaciones de cámaras IP PoE remotas que se encuentran más allá del límite de distancia de 100 metros de Ethernet.
Alimentación por cable coaxial
Basada en la norma IEEE 802.3at High Power over Ethernet y con una potencia de salida de hasta 25 vatios, la solución de extensión PLANET PoE por cable coaxial elimina la necesidad de alimentación adicional de sitios remotos y permite que una única fuente PoE, como un conmutador de red PoE, proporcione alimentación a los transceptores y a la cámara a larga distancia. Esta característica elimina la necesidad de fuentes de alimentación locales y remotas.
Rendimiento operativo estable en entornos difíciles
Los extensores VC-203PT y VC-203PR son una solución combinada perfecta para extender las transmisiones de datos y alimentación a largas distancias para lugares como almacenes, estacionamientos, campus, casinos y muchos más. Pueden funcionar de manera estable en un rango de temperatura de -40 a 75 grados C, lo que permite a los usuarios aplicar cómodamente el dispositivo en casi cualquier ubicación de la red.
Detalle de productos
Especificaciones de hardware
Interfaz Cobre:
10/100Base-TX RJ-45 Negociación
automática / auto-MDI / MDI-X
802.3at / af Entrada
PoE Coaxial:
BNC, hembra
Alimentación a través de salida
coaxial Socket de CC (opcional):
52 ~ 56 V CC Entrada
DIP-Interruptor:
Interruptor
DIP de 2 posiciones ■ Modo
CO o CPE seleccionable (predeterminado: CPE)
■ Plan de banda seleccionable: asimétrico o simétrico
(predeterminado: asimétrico)
Indicadores LED
El LED es de color verde:
Sistema: Poe:
■ PWR ■ Entrada PoE
VDSL2: Ethernet:
■ LNK ■ LNK/ACT
■ CO ■ 100
■ CPE
Protección contra descargas electrostáticas 2KV DC
Protección EFT 2KV DC
Recinto Carcasa metálica IP30
Instalación Montaje en pared o carril DIN con kit opcional
Dimensiones (ancho x fondo x alto) 94 x 70,3 x 39,2 mm
Peso 288 g
Requisitos de alimentación ■ Entrada RJ-45 PoE: 802.3at/af 44~57V DC
■ Entrada DC: 52~56V DC
Alimentación a través de Ethernet/Coaxial
Estándar PoE IEEE 802.3at Tipo 2
IEEE 802.3af
Interfaz PSE BNC
44 ~ 57 V CC
(dependiendo de cuál sea la entrada de alimentación CC / PoE)
Interfaz PD RJ-45, rango de entrada de mid-span y end-span
: 44 ~ 57 V CC
Salida de alimentación de CC -
Presupuesto máx. de PoE Entrada de energía por PoE
BNC : 25 vatios Entrada de
energía por DC
BNC : 30 vatios
Rendimiento *(Aguas Abajo / Aguas Arriba)*
Distancia
Velocidad de datos
VC-203PR Salida PoE
Modo asimétrico
Modo simétrico
VC-203PT
CON ENTRADA DE CC
VC-203PT
con entrada PoE+
200m
100/60 Mbps
90/100 Mbps
20W
13W
400m
95/55 Mbps
85/100 Mbps
16W
11W
600m
90/50 Mbps
70/80 Mbps
12W
10W
800m
85/45 Mbps
65/70 Mbps
7W
6W
1000m
70/35 Mbps
55/55 Mbps
5W
4W
1200m
60/25 Mbps
45/40 Mbps
-
-
Conformidad con las normas
Cumplimiento de normas IEEE 802.3 10Base-T Ethernet
IEEE 802.3u 100Base-TX Fast Ethernet
IEEE 802.3af Alimentación a través de Ethernet (802.3at Tipo 1)
IEEE 802.3at Alimentación a través de Ethernet (802.3at Tipo 2)
Cumplimiento de la normativa FCC Parte 15 Clase A, CE
Medio ambiente
Temperatura
Operativo: -40 ~ 75 grados C
Almacenamiento: -40 ~ 75 grados C
Humedad
Operativo: 5 ~ 95% (sin condensación)
Almacenamiento: 5 ~ 95% (sin condensación)
* La velocidad de datos real variará según la calidad del cable de cobre y los factores ambientales.
** Aguas abajo predeterminadas VC-203PR a VC-203PT ; Aguas arriba VC-203PT a VC-203PR.
