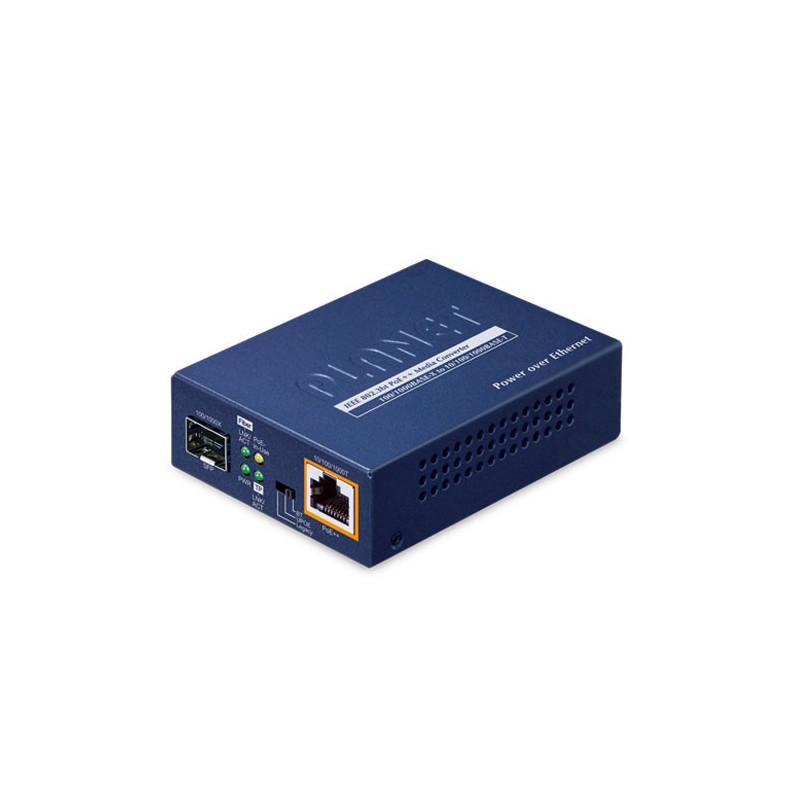

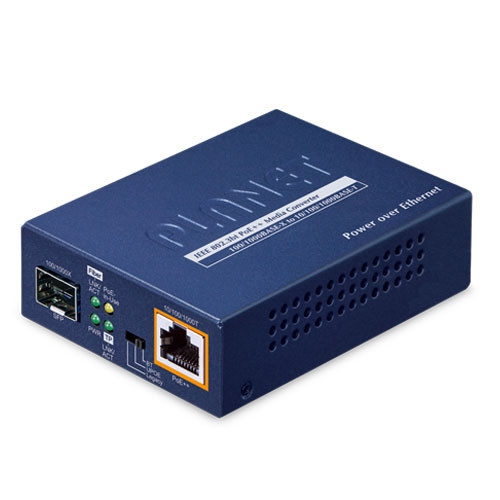

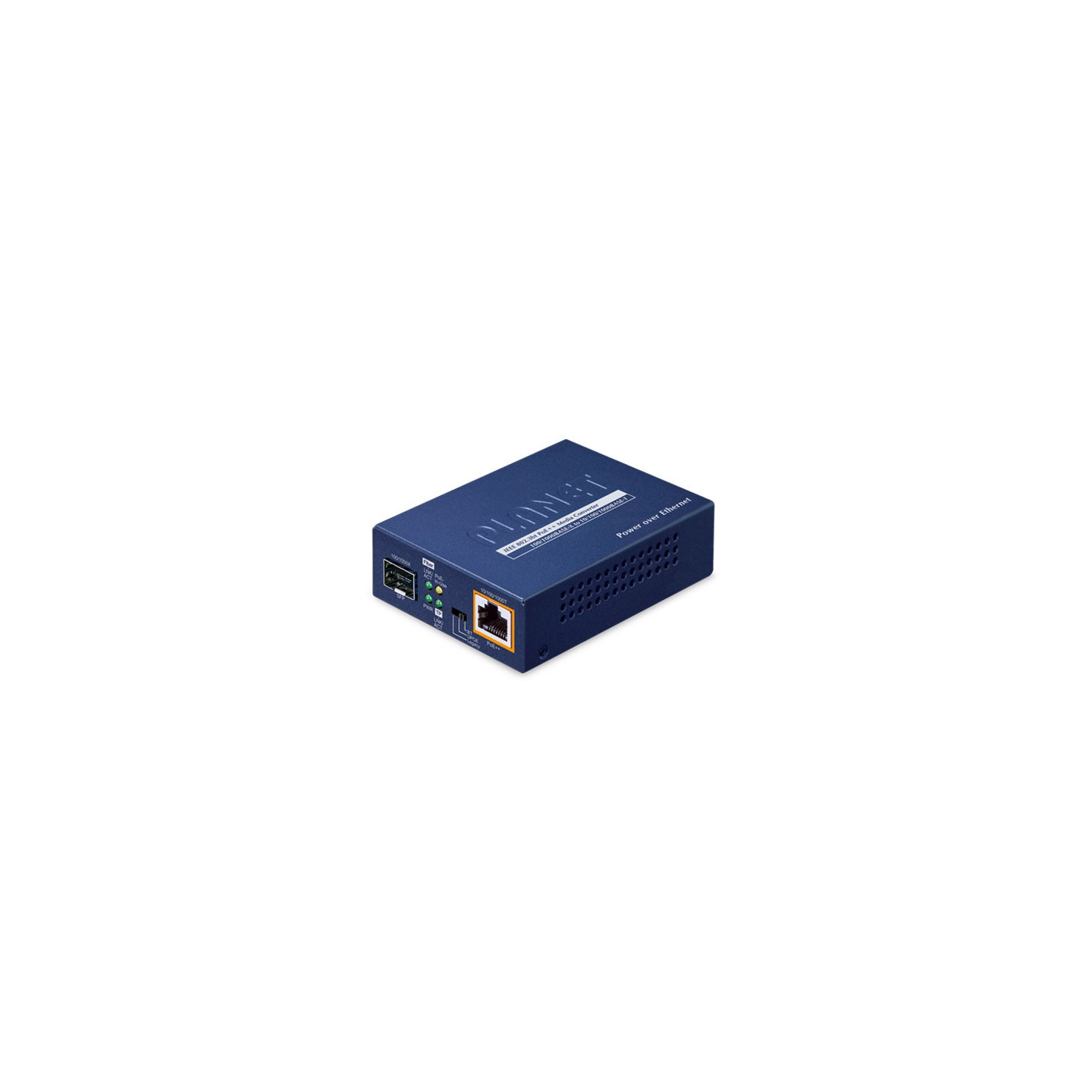

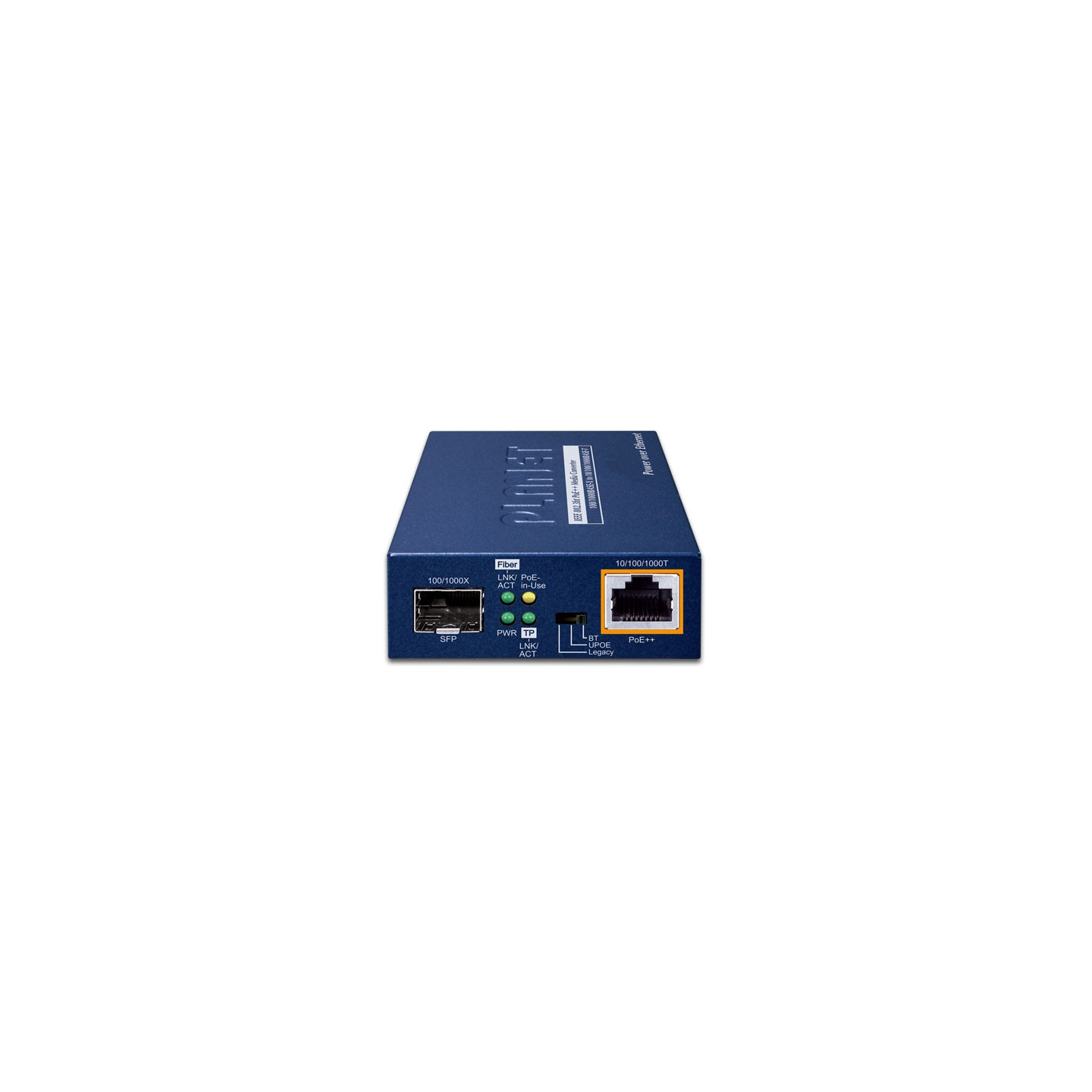

Convertidor de medios 100/1000BASE-X SFP a 10/100/1000BASE-T 802.3bt PoE++ (95 vatios)

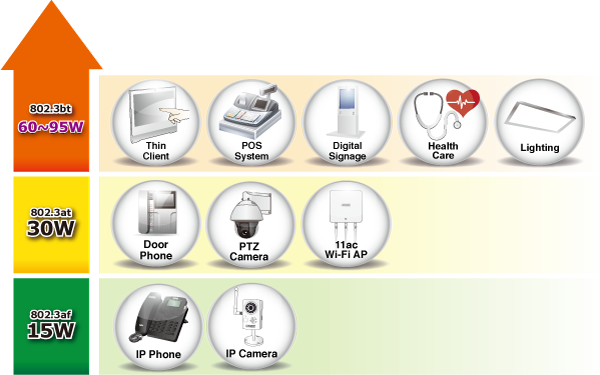

Como PLANET GUP-805A-95W adopta la tecnología estándar IEEE 802.bt PoE++, es capaz de suministrar hasta 95 vatios de energía mediante el uso de los cuatro pares de cableado Ethernet Cat5e/6 estándar para suministrar energía y datos a máxima velocidad a cada dispositivo alimentado (PD) compatible con PoE remoto. Su capacidad de potencia es tres veces mayor que la del PoE+ 802.3at convencional y es una solución ideal para los dispositivos de red que consumen mucha energía, como:
Con un presupuesto de potencia total de hasta 95 vatios para diferentes tipos de aplicaciones PoE, el GUP-805A-95W proporciona una solución de red PoE++ 802.3bt rápida, segura y de mayor rendimiento para pequeñas empresas y grandes empresas.
| Modelo | Estándar PoE | Presupuesto PoE | Velocidad del puerto LAN | Velocidad de la ranura SFP |
| GUP-805A-95W | IEEE 802.3af/at/bt | 95 vatios | 10M/100M/1000Mbps |
100M/1000BASE-X |

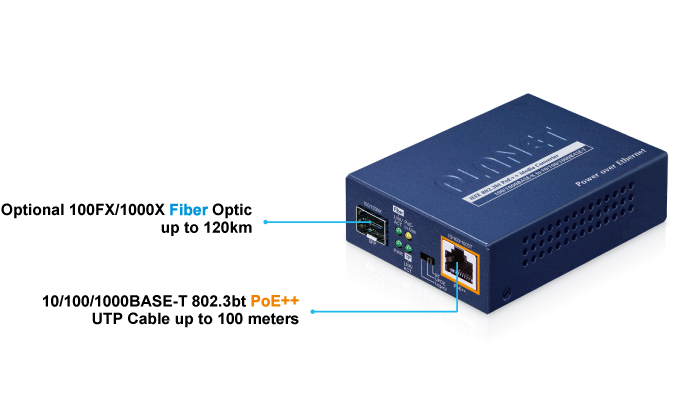

El GUP-805A-95W extiende la distancia de comunicación con un alto rendimiento Gigabit a través de la ranura SFP y el transceptor SFP. El GUP-805A-95W proporciona conversión de medios entre interfaces 10/100/1000BASE-T y 100/1000BASE-X para diversas aplicaciones de fibra óptica. Las interfaces de fibra SFP LC disponibles se muestran a continuación:
| Modo óptico | Tipo de conector | Distancia |
| Multimodo | LC dúplex | 220 m/550 m/2 km |
| Modo único | LC dúplex | 20/40/60/80/120 km |
| WDM monomodo | LC simple | 2/10/20/40/80/120 km |
Para satisfacer la demanda de varios dispositivos alimentados que consumen potencia PoE estable, el GUP-805A-95W proporciona un conmutador DIP para modos de operación multi-PoE que incluyen el modo PoE++ 802.3bt tipo 4 de 95 vatios, UPOE y modo heredado para resolver la incompatibilidad de PD PoE de 4 pares no estándar en el campo.
Modo PoE |
Función |
| BT | Este modo es totalmente compatible con los estándares IEEE 802.3af/at/bt. |
| UPOE | Este modo es totalmente compatible con los estándares Cisco UPoE o PoH. |
| Heredado |
La detección heredada sirve para identificar la firma actual válida de los PD que no siguen totalmente el estándar IEEE 802.3af/at/bt. Esto protege contra daños a los PD ya que se aplica el modo PoE correcto. |
Puerto de cobre Interfaz
Ethernet RJ45 10/100/1000BASE-T Negociación automática, MDI/MDI-X automático con función de inyector PoE
Interfaz SFP Interfaz SFP 100/1000BASE-X
Modo de fibra Puede variar según el módulo SFP
Tipo de puerto de fibra (conector) SFP, tipo LC
Distancia máxima de fibra Puede variar según el módulo SFP
Salida PoE IEEE 802.3af Alimentación a través de Ethernet PSE
IEEE 802.3at Alimentación a través de Ethernet Plus PSE
IEEE 802.3bt Alimentación a través de Ethernet Plus Plus PSE
Potencia de salida PoE 52-55 V CC, 95 vatios
Presupuesto de energía PoE 95 vatios
Tipo de fuente de alimentación PoE Tramo final + Tramo medio
Asignación de pines de alimentación 802.3bt: 1/2(-), 3/6(+), 4/5(+), 7/8(-)
Tramo final: 1/2(-), 3/6(+)
Tramo medio: 4/5(+), 7/8(-)
Recinto Caja metálica
Dimensiones (ancho x fondo x alto) 94 x 70 x 26 mm
Peso 144 g

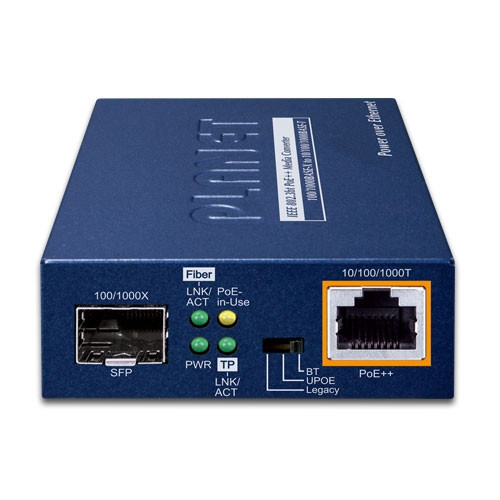

LED Sistema: PWR (verde)
Fibra 100/1000BASE-X: LNK/ACT (verde)
TP 10/100/1000BASE-T: LNK / ACT (verde)
PoE: Alimentación en uso (ámbar)
Interruptor DIP Selección de opciones de alimentación de energía PoE (BT/UPOE/Legacy)

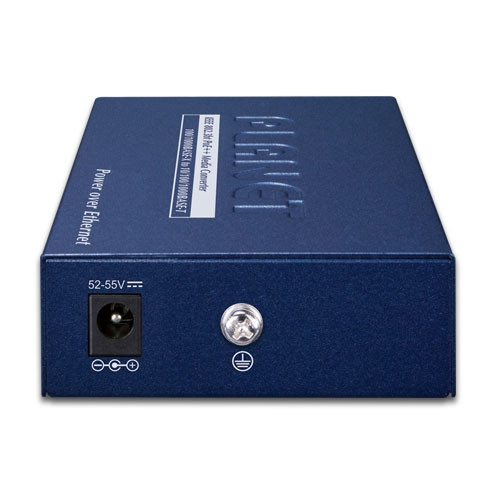

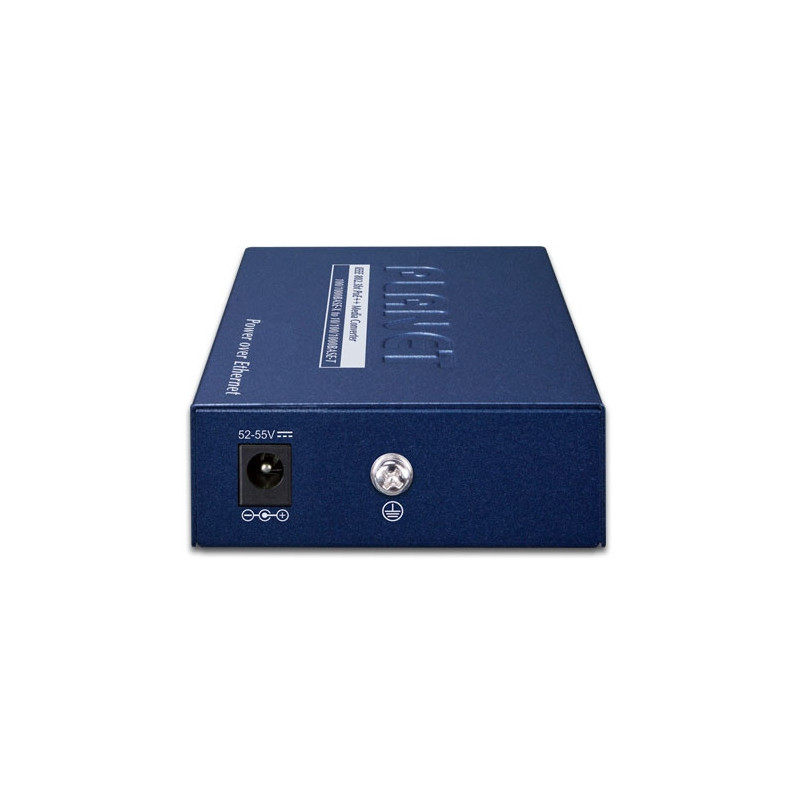

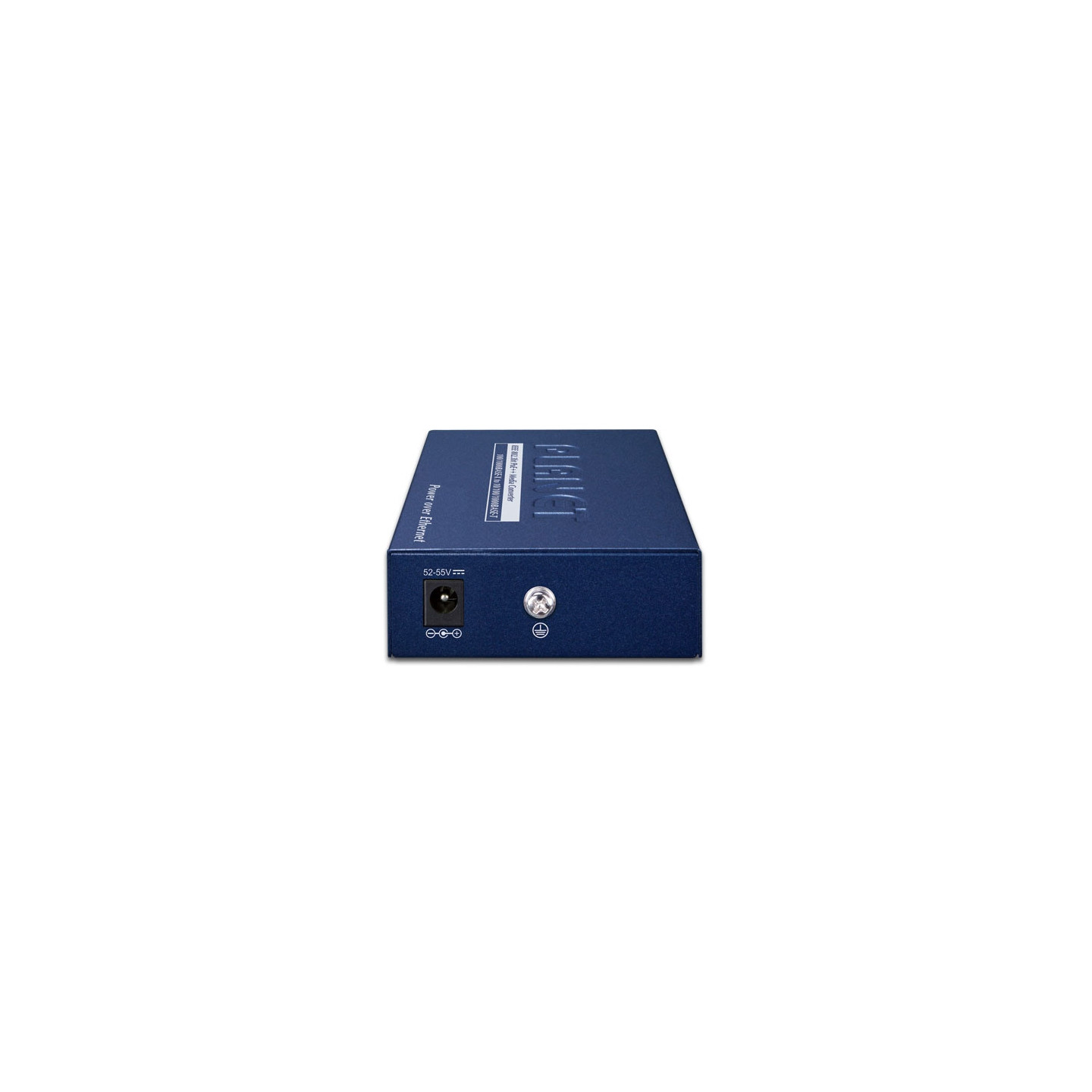

Fuente de alimentación Toma de corriente de CC de 52 V ~ 55 V, adaptador externo de CA a CC
Instalación Montaje en pared o instalación en riel DIN (opcional)
Arquitectura de conmutadores Almacenamiento y reenvío
Tasa de reenvío Velocidad de reenvío de cable completa sin bloqueo
Control de caudal Contrapresión para el modo
semidúplex Fotograma de pausa IEEE 802.3x para el modo dúplex completo
Tamaño máximo de fotograma 9K
Cumplimiento normativo FCC Parte 15 Clase A, CE
Cumplimiento de protocolos y normas IEEE 802.3 Ethernet
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3ab Gigabit Ethernet sobre TP
IEEE 802.3z Gigabit Ethernet sobre fibra óptica
IEEE 802.3x Control
de flujo IEEE 802.3af Alimentación a través de Ethernet
IEEE 802.3at Alimentación a través de Ethernet Plus
IEEE 802.3bt Alimentación a través de Ethernet Plus Plus
Cables TP: Cable
UTP Cat 3/4/5/5e/6 Fibra: Multimodo: fibra óptica
de 50/125m o 62,5/125μm Monomodo: fibra óptica de 9/125μm
Temperatura En funcionamiento: 0 ~ 50 grados C
Almacenamiento: -10 ~ 70 grados C
Humedad 5% ~ 95% sin condensación
