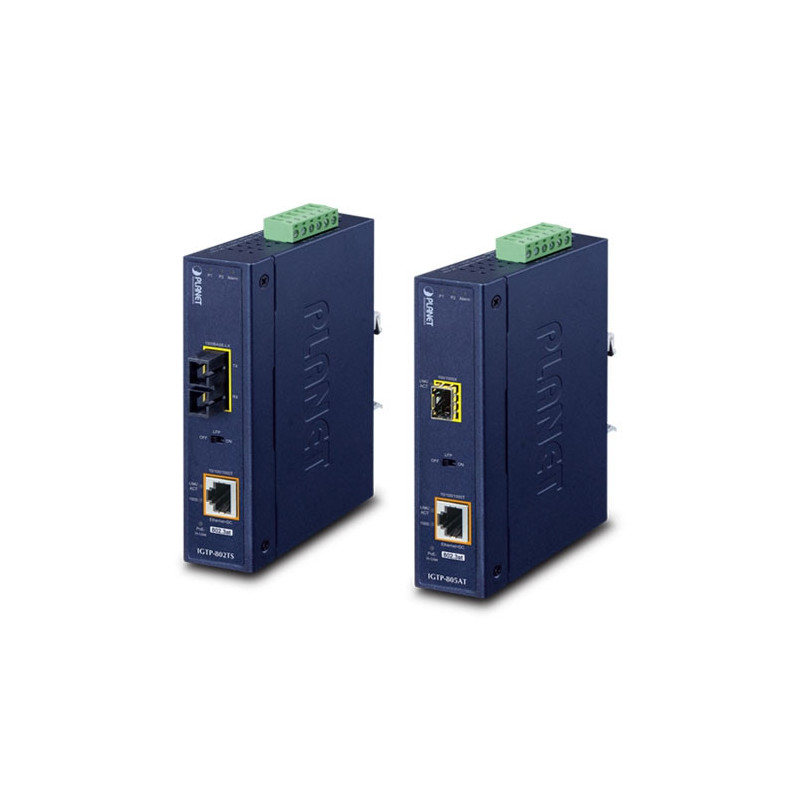

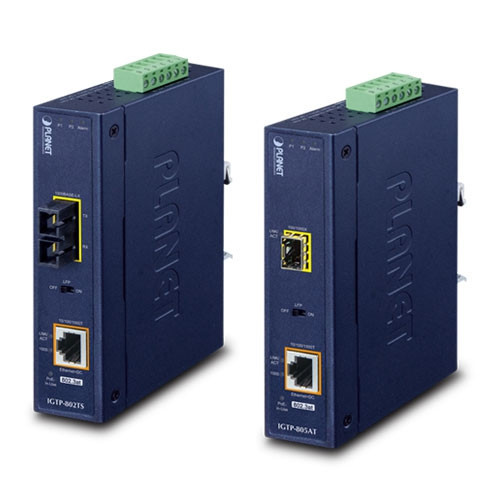

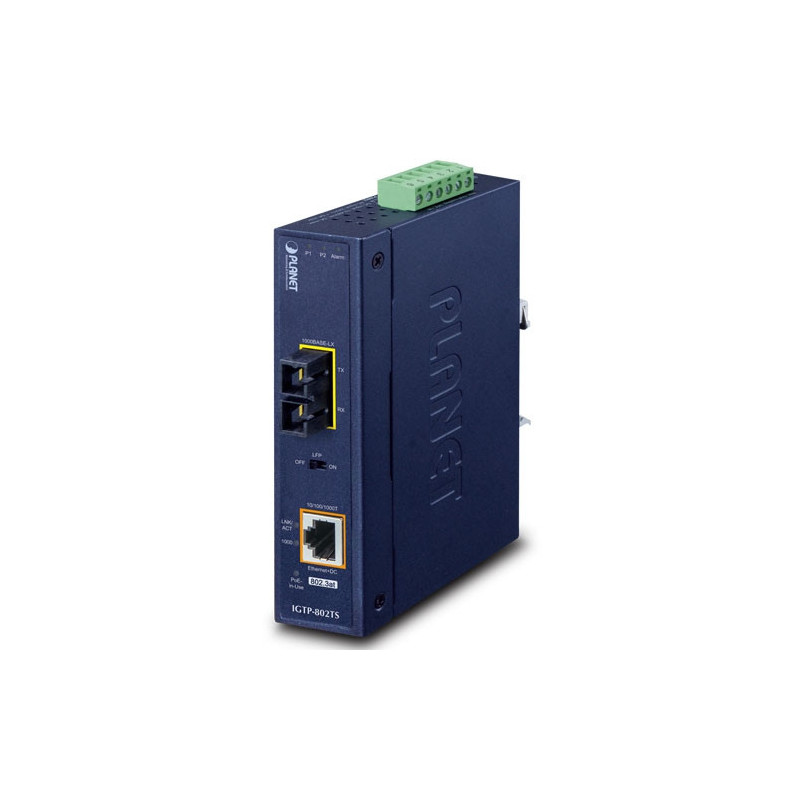

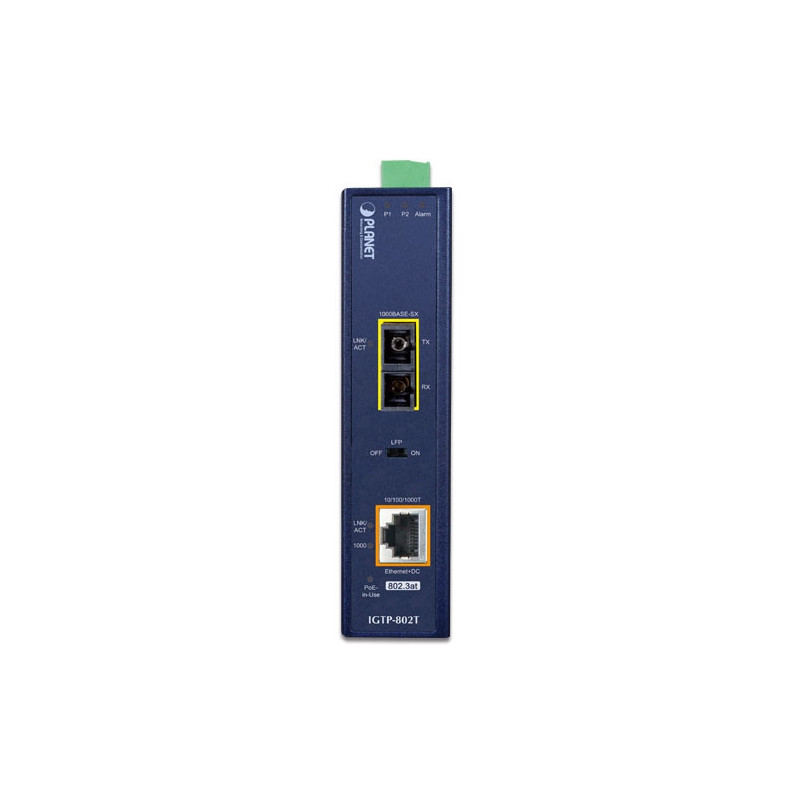

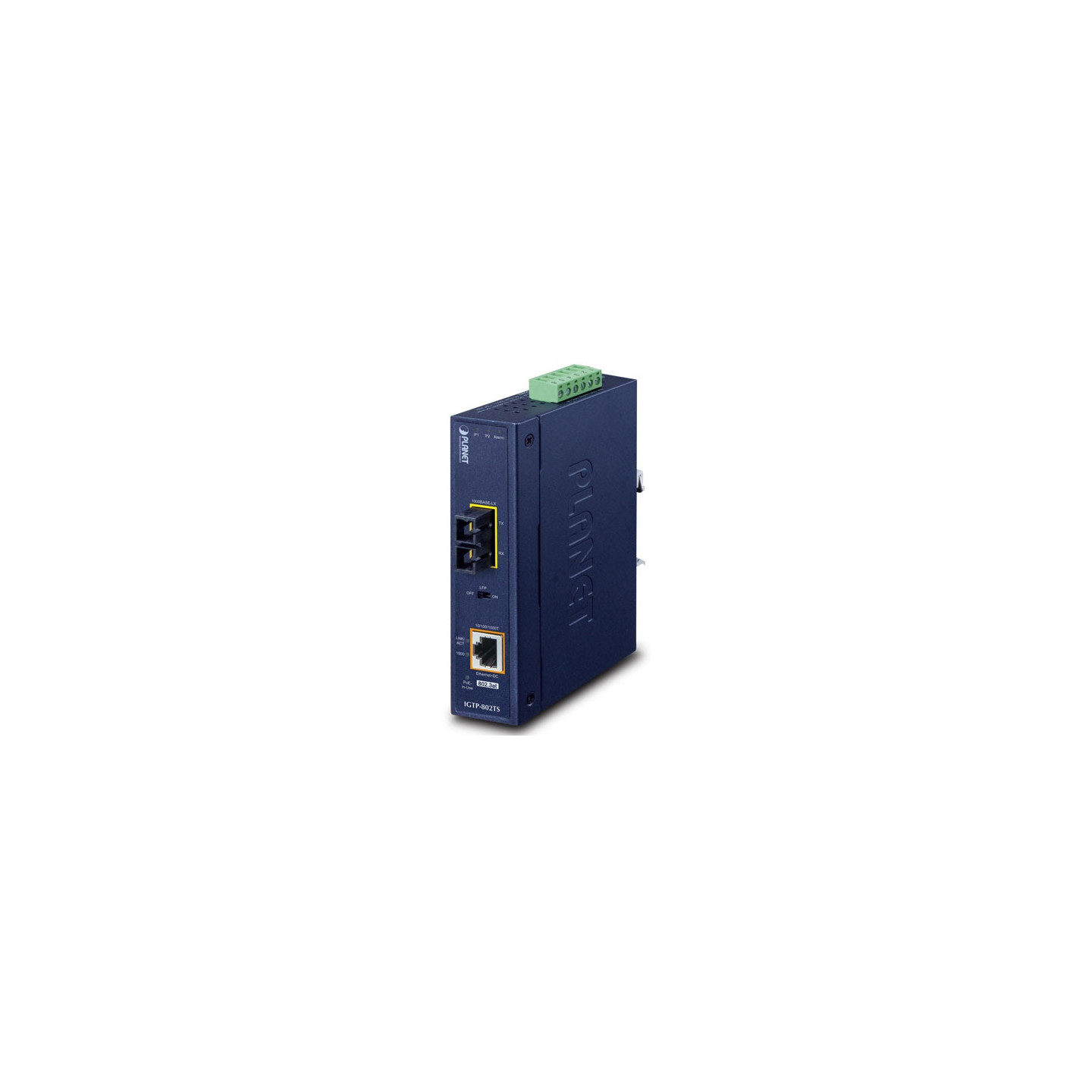

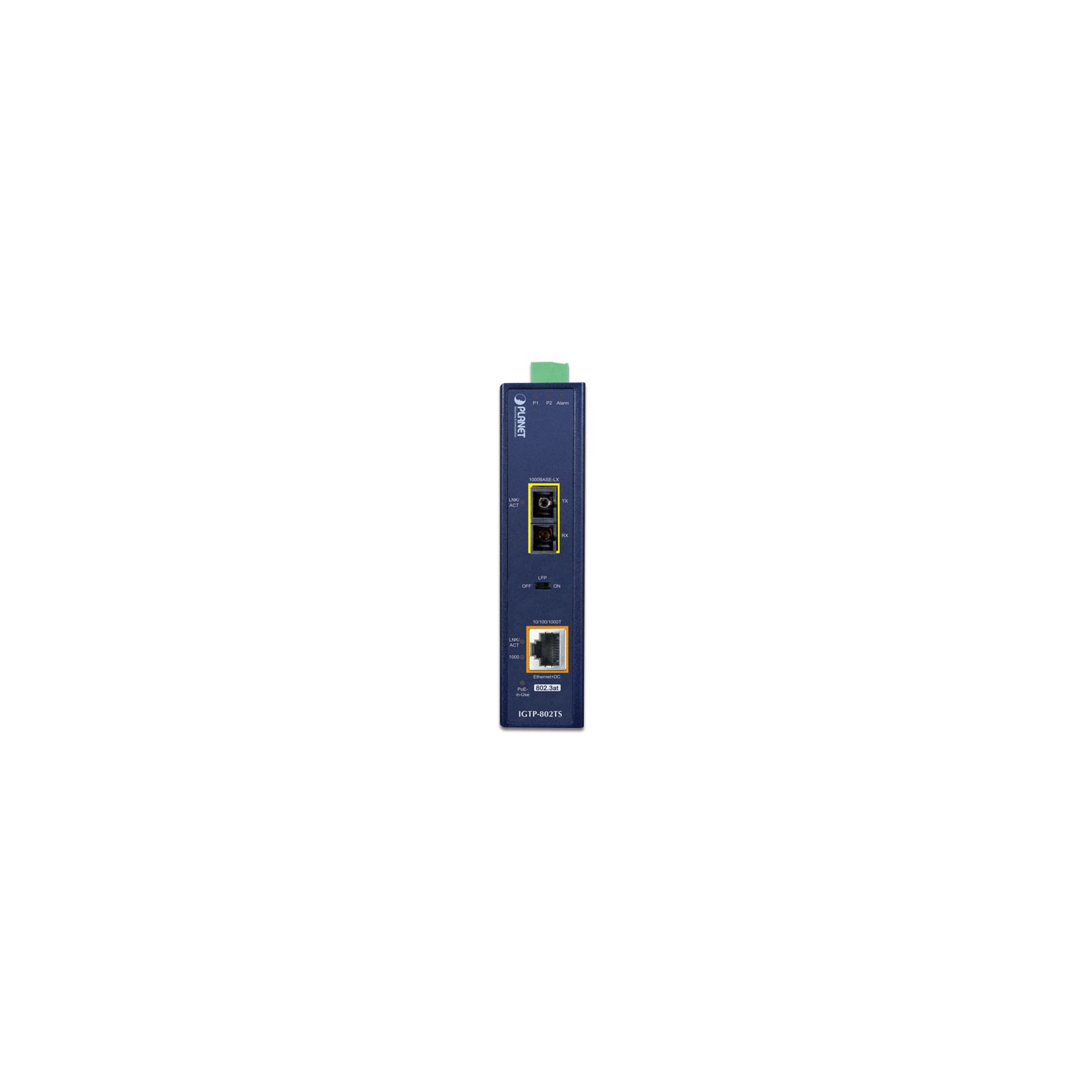

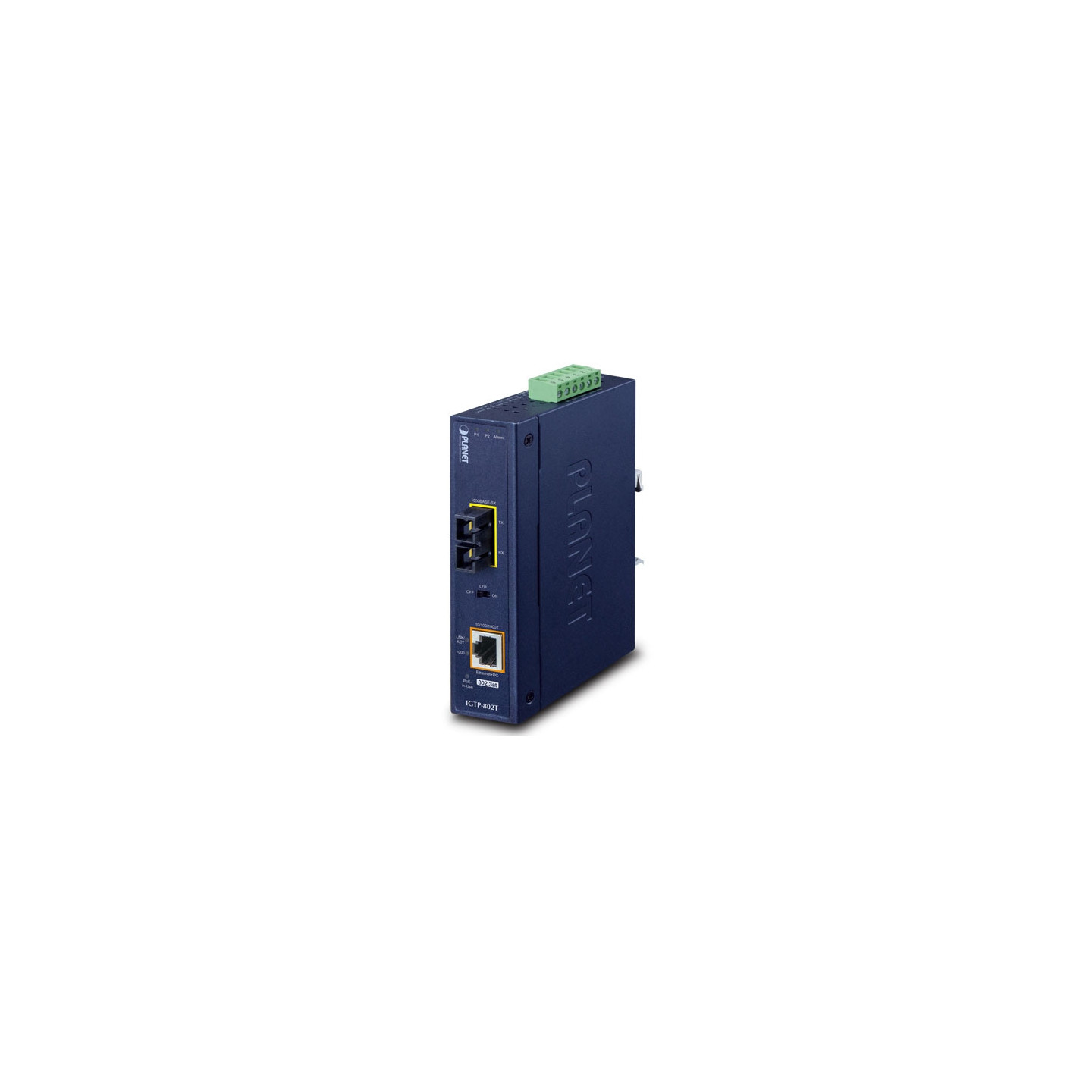

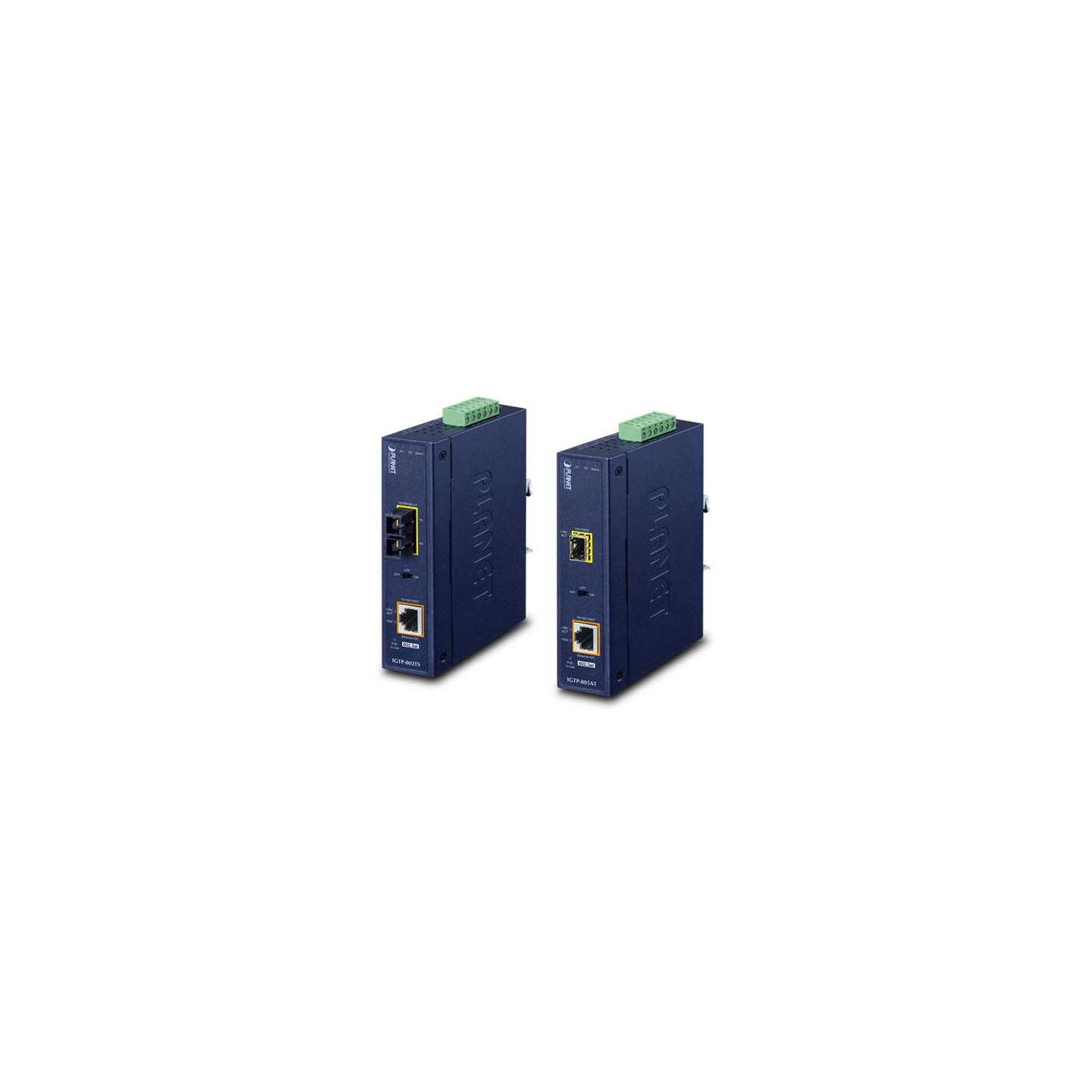

Convertidor de medios industriales 1000BASE-X a 10/100/1000BASE-T 802.3at PoE+
El convertidor de medios Gigabit industrial PLANET IGTP-80xT combina la conversión de medios Ethernet (de 1000BASE-X a 10/100/1000BASE-T) con el inyector 802.3at Power over Ethernet Plus (PoE+) para ofrecer hasta 30 vatios de potencia de salida y alta velocidad de transmisión de datos a PD (dispositivos alimentados) instalados en un área remota donde se requiere una entrada de energía suficiente y confiable. Su puerto de enlace ascendente de fibra óptica 1000BASE-X proporciona transmisión de datos de larga distancia, alta velocidad y estable a una red central remota. El sistema de alimentación especial y conveniente del IGTP-80xT admite una entrada de alimentación de 12 ~ 48 V CC o una entrada de alimentación de 24 V CA para redundancia de energía y flexibilidad operativa.
Al ser capaz de operar bajo temperaturas que oscilan entre -40 y 75 grados C y con una carcasa resistente IP30, el IGTP-80xT se puede colocar en casi cualquier entorno difícil.
Cobre Interfaz TP Ethernet 10/100/1000BASE-T. Distancia máxima de 100m.
Negociación automática, MDI/MDI-X automático con función de inyector PoE

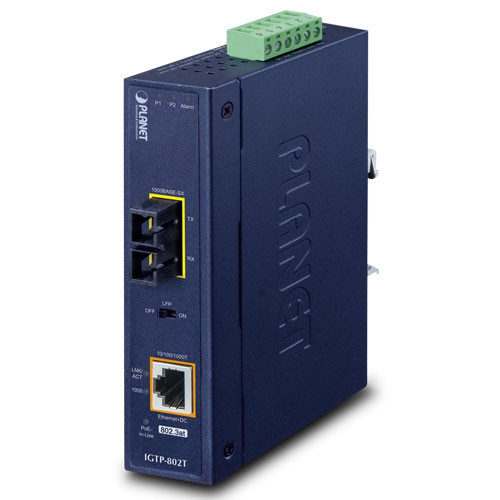

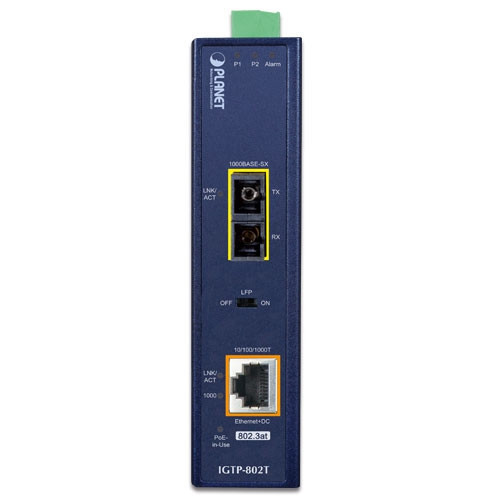

Tipo de conector de fibra óptica 1000BASE-X IGTP-802T: SC

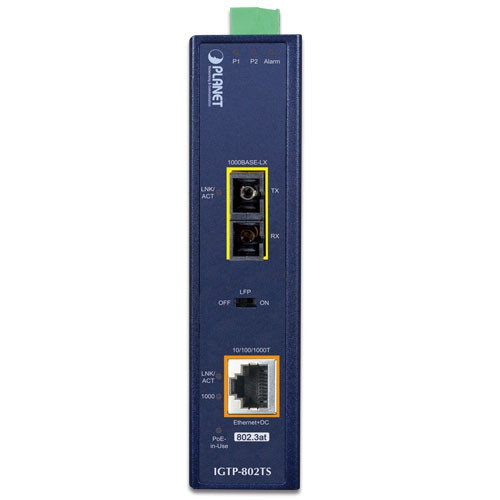

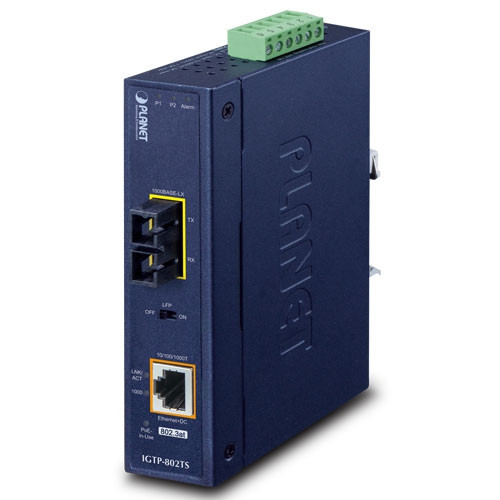

IGTP-802TS: SC
IGTP-805AT: SFP (LC)
Cable de fibra IGTP-802T
Multimodo: fibra
óptica de 50/125 μm o 62,5/125 μm IGTP-802TS
monomodo: fibra
óptica de 9/125 μm IGTP-805AT
que varía en el módulo SFP
Distancia del cable de fibra IGTP-802T: 220 m y 550 m
IGTP-802TS: 20 km
IGTP-805AT: Varía según el módulo SFP
Frecuencia de fibra óptica IGTP-802T: 850 nm
IGTP-802TS: 1310 nm
IGTP-805AT: Variando en el módulo SFP
Potencia de lanzamiento IGTP-802T Máx
. -3dBm
Mín. -10dBm
IGTP-802TS
Máx. -3dBm
Mín. -9dBm
IGTP-805AT
Variación en el módulo SFP
Sensibilidad de recepción IGTP-802T: -20dBm
IGTP-802TS: -23dBm
IGTP-805AT: Variando en el módulo SFP
Potencia máxima de entrada IGTP-802T: -3dBm
IGTP-802TS: -3dBm
IGTP-805AT: Variando en el módulo SFP
Estándar PoE Alimentación a través de Ethernet IEEE 802.3af Alimentación a través de Ethernet
Plus
Salida de alimentación PoE 52 V CC: 15,4 vatios
52 V CC: 30 vatios
Tipo de fuente de alimentación PoE Tramo final
Asignación de pines de alimentación 1/2(+), 3/6(-)
Presupuesto de energía PoE 30 vatios
Velocidad Par trenzado:
10/20 Mbps para dúplex medio/dúplex completo
100/200 Mbps para dúplex medio/dúplex completo
1000/2000 Mbps para dúplex
completo Fibra óptica:
200 Mbps / 2000 Mbps para dúplex completo
Control de caudal Contrapresión para el modo
semidúplex Fotograma de pausa IEEE 802.3x para el modo dúplex completo
Tamaño máximo de fotograma 9K
LED Sistema: Alimentación 1, Alimentación 2 (verde) y LED de alarma (rojo)
Fibra 1000BASE-X: LNK/ACT (verde)
TP 10/100/1000BASE-T: LNK/ACT, 1000 LNK/ACT (verde)
PoE: Alimentación en uso (ámbar)
Dimensiones (ancho x fondo x alto) 135 x 87,8 x 32 mm
Peso IGTP-802T: 416 g
IGTP-802TS: 416 g
IGTP-805AT: 420 g

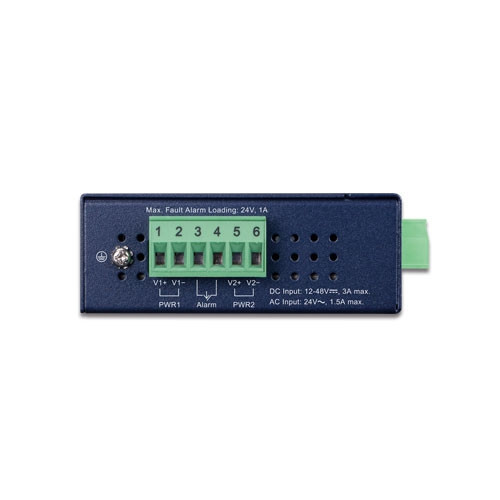

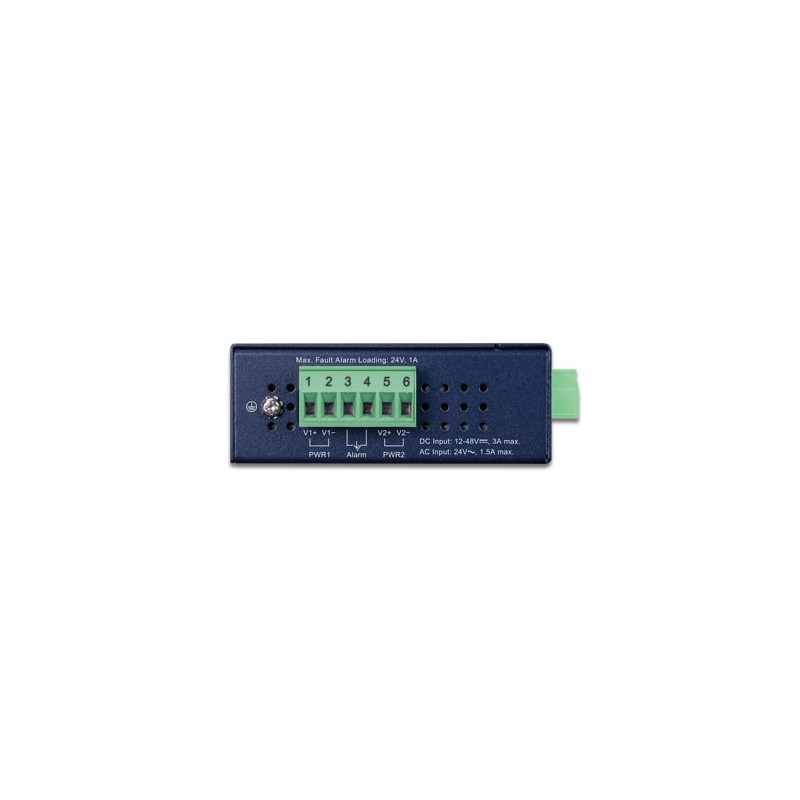

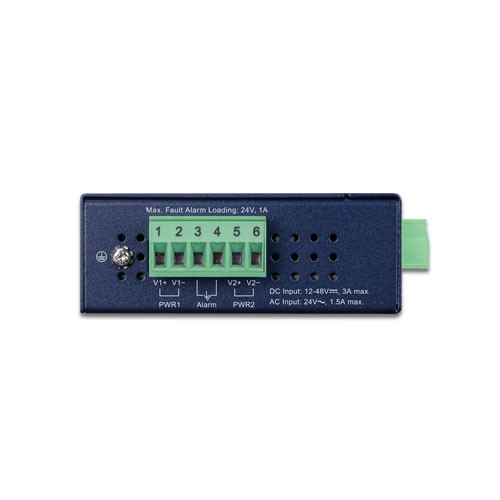

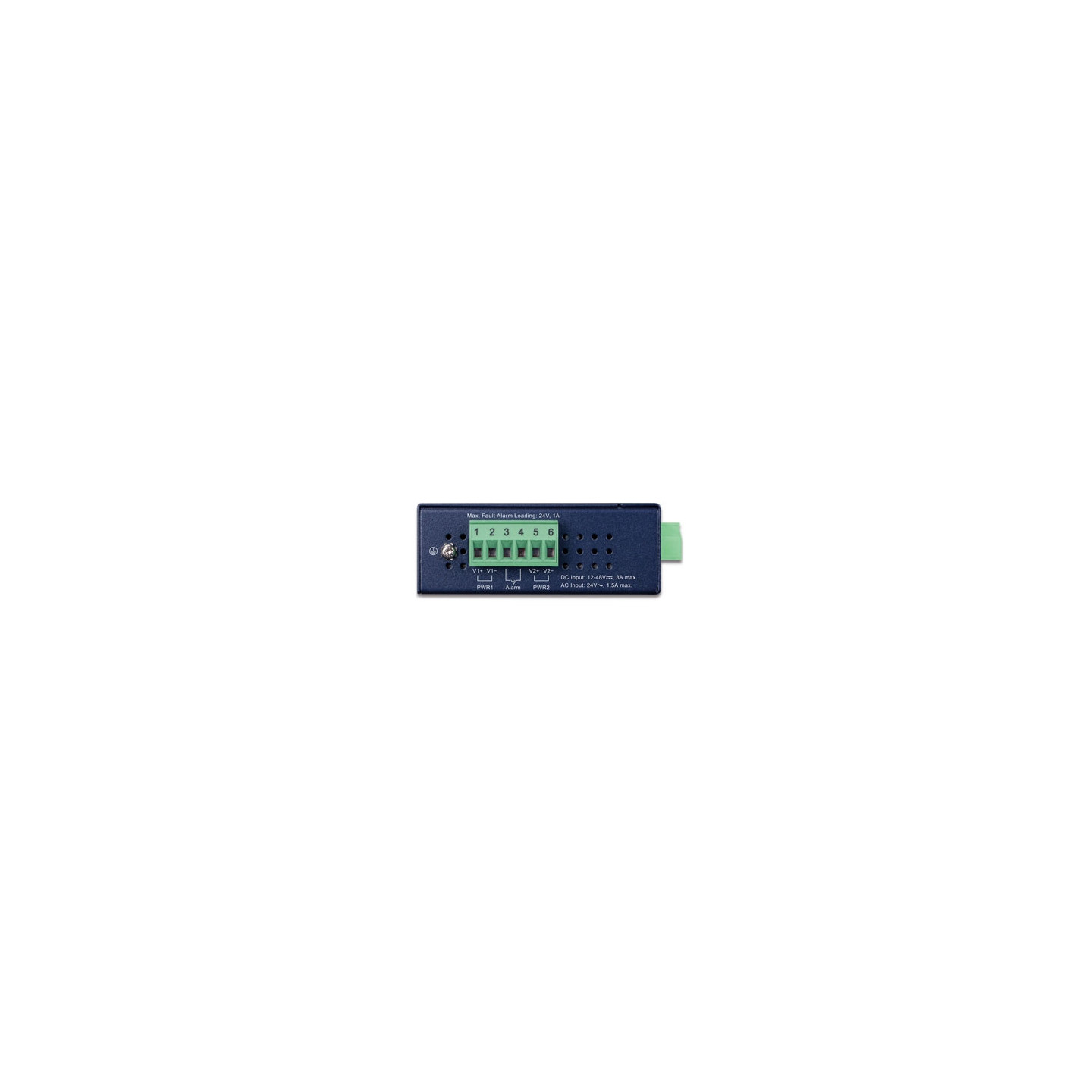

Voltaje de entrada de la unidad 12 ~ 48 V CC
24 V CA
Consumo de energía IGTP-802T
Sistema encendido:
CA 24 V: 4,5 W / 15 BTU
CC 12 V: 4,6 W / 15 BTU
CC 48 V: 4,5 W / 15 BTU
Carga completa:
CA 24 V: 23,5 W / 80 BTU CC 12 V: 48 W / 163 BTU
CC 48 V: 47,5 W / 162 BTU
IGTP-802TS
Sistema encendido:
CA 24 V: 4,5 W / 15 BTU
CC 12 V: 4,6 W / 15 BTU
CC 48 V: 4,5 W / 15 BTU
completo Cargando:
CA 24 V: 23,5 W / 80 BTU
CC 12 V: 48 W / 163 BTU
CC 48 V: 47,5 W / 162 BTU
IGTP-805AT
Sistema en:
CA 24 V: 2,8 W / 9,5 BTU
CC 12 V: 2,6 W / 8,8 BTU
CC 48 V: 2,8 W / 9,5 BTU
Carga completa:
CA 24 V: 23,1 W / 78 BTU
CC 12 V: 46,8 W / 159 BTU
48 V: 47 W / 160 BTU
Interruptor DIP OFF: LFP (Link Fault Passthrough) desactivado
ON: LFP (Link Fault Passthrough) enable
FEF (Far End Fault) funciona con LFP para evitar la pérdida
de datos LFP está desactivado de forma predeterminada en el interruptor DIP.
Recinto Carcasa metálica IP30
Instalación Kit de carril DIN y oído de montaje en pared
Protección contra descargas electrostáticas 6KV CC
Alarma Proporciona una salida de relé para falla
de energía Capacidad de transporte de corriente del relé de alarma: 1A @ DC 24V
Cables 10/100/1000BASE-T:
UTP de 2 pares Cat. 3, 4, 5, 5e, 6 (máximo 100 metros)
EIA/TIA-568 STP de 100 ohmios (máximo 100 metros)
100BASE-FX/1000BASE-SX/LX:
Multimodo: fibra
óptica de 50/125 μm o 62,5/125 μm Monomodo: fibra óptica de 9/125 μm
Cumplimiento normativo FCC Parte 15 Clase A, CE
Cumplimiento de protocolos y normas IEEE 802.3 Ethernet
IEEE 802.3u Fast Ethernet
IEEE 802.3ab Gigabit Ethernet
IEEE 802.3z Gigabit Ethernet sobre fibra óptica
IEEE 802.3x Control
de flujo IEEE 802.3af Alimentación a través de Ethernet
IEEE 802.3at Alimentación a través de Ethernet Plus
IEEE 802.3az Ethernet de eficiencia energética (EEE)
Pruebas de estabilidad IEC60068-2-32 (caída libre)
IEC60068-2-27 (choque)
IEC60068-2-6 (vibración)
Temperatura En funcionamiento: -40 ~ 75 grados C
Almacenamiento: -40 ~ 85 grados C
Humedad En funcionamiento: 5 ~ 90% (sin condensación)
Almacenamiento: 5 ~ 90% (sin condensación)
