PLANET TSN-900-2T2S

El innovador convertidor de medios TSN industrial garantiza la entrega de datos sensibles al tiempo

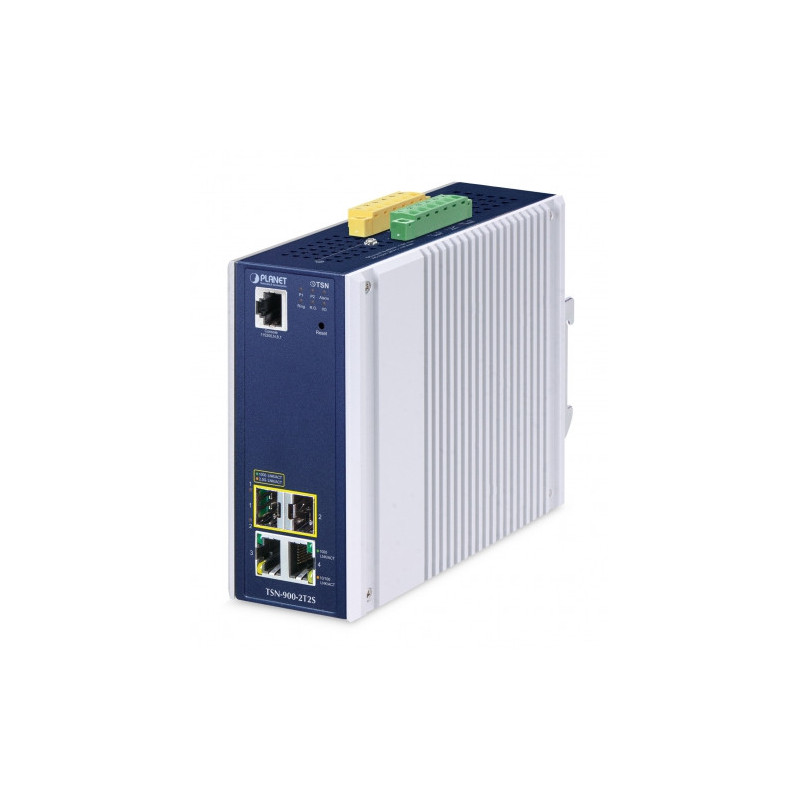

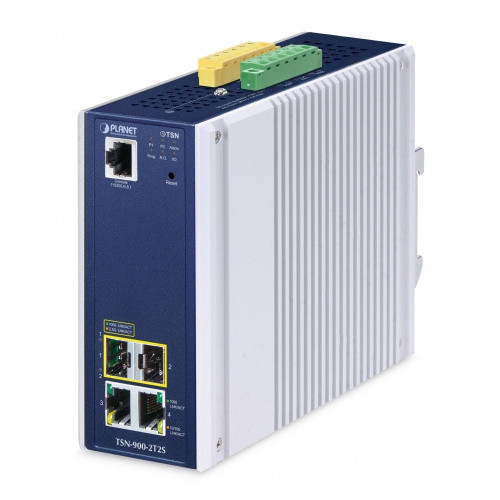

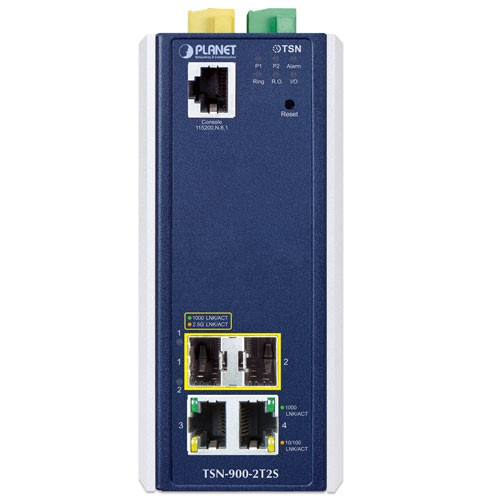

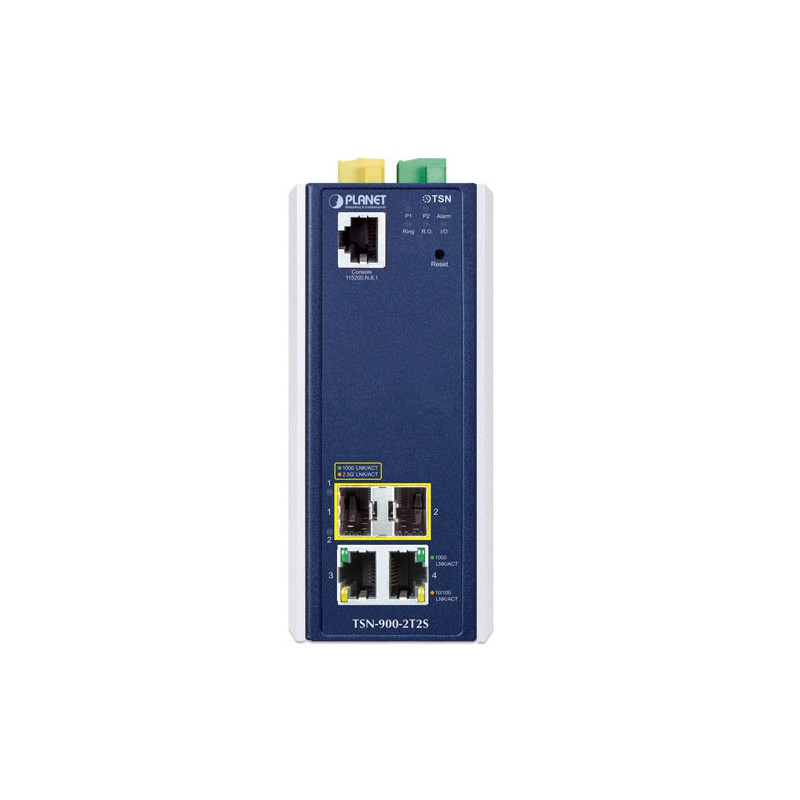

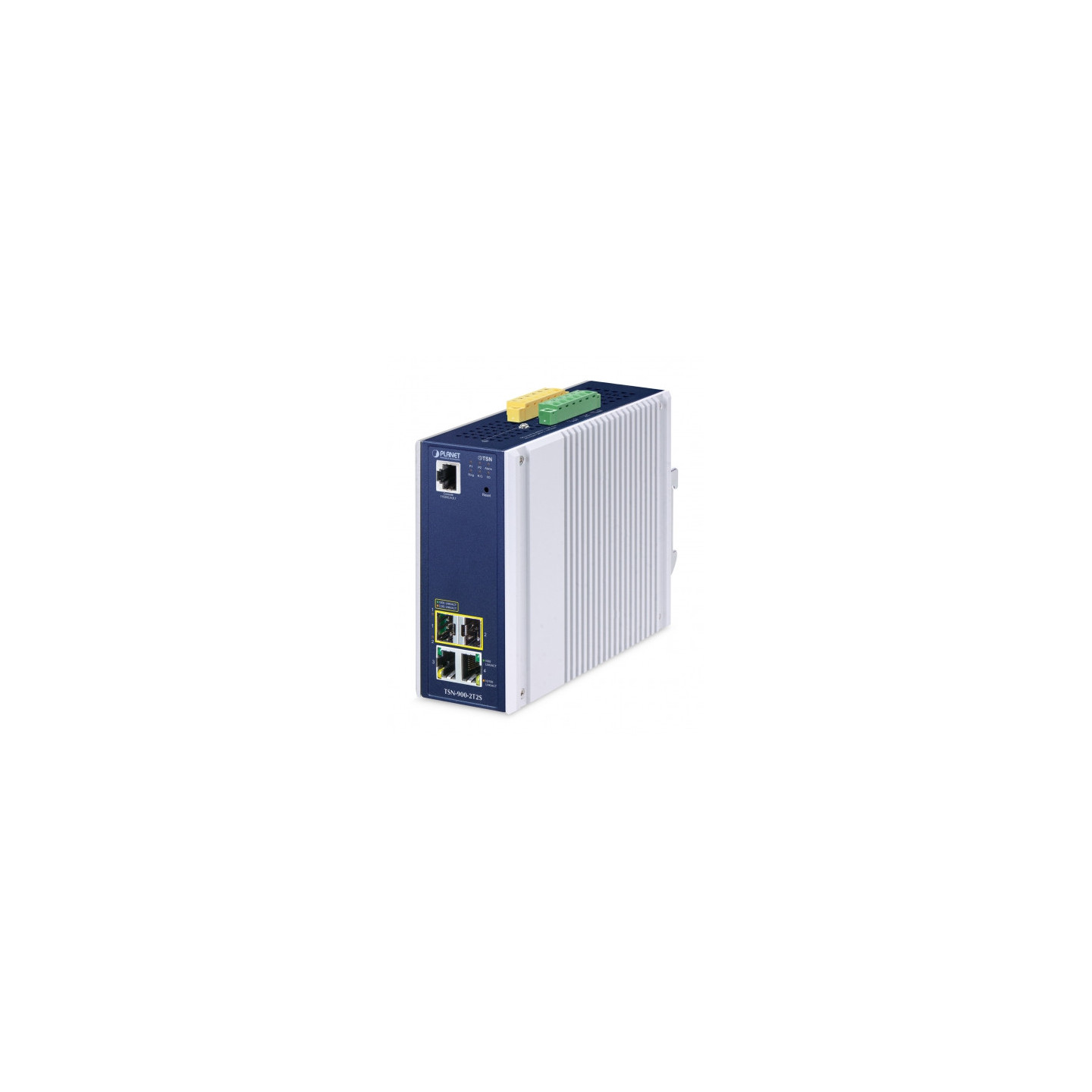

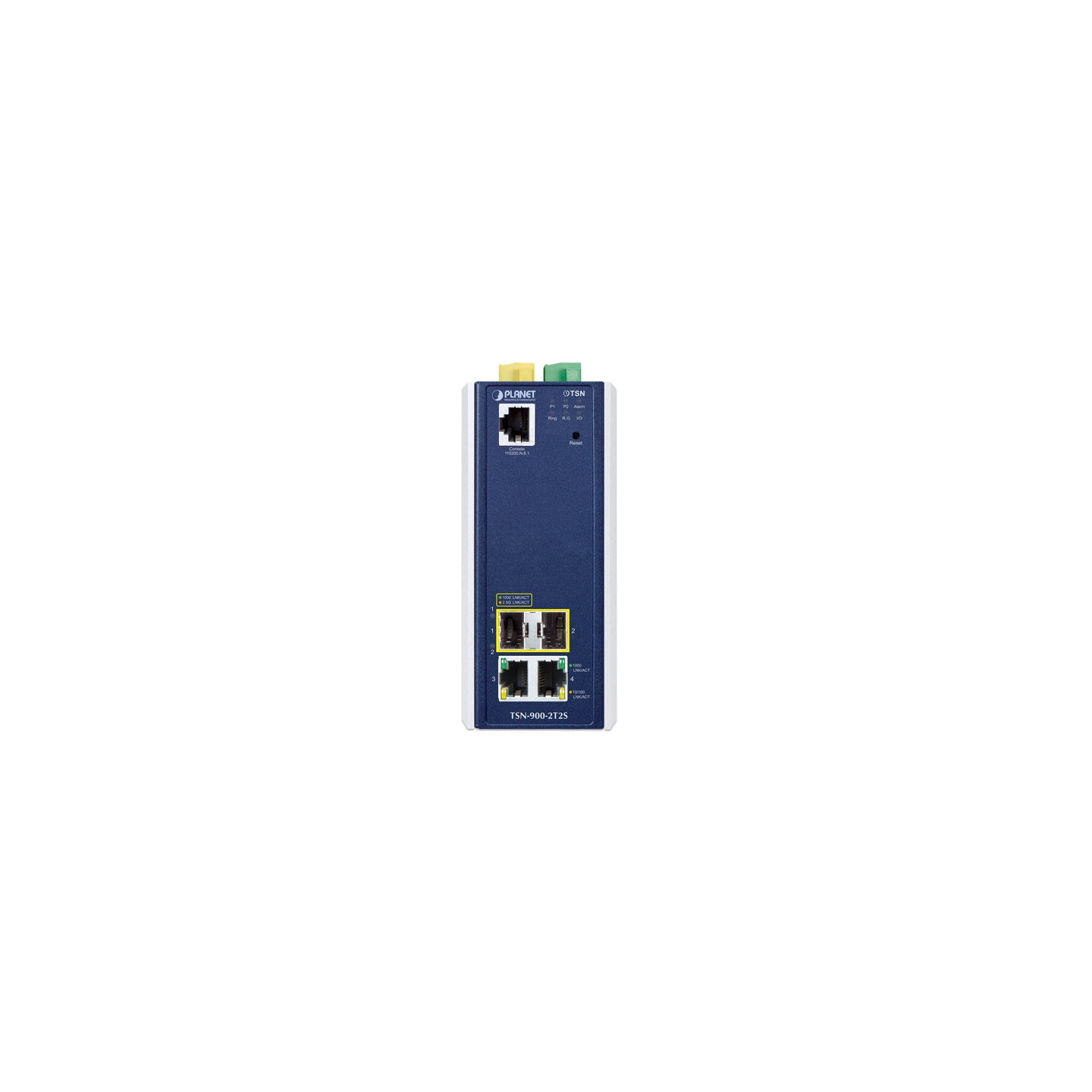

PLANET TSN-900-2T2S es un nuevo convertidor de medios administrado por redes sensibles al tiempo (TSN) de grado industrial que cuenta con 2 puertos RJ45 10/100/1000BASE-T y 2 puertos SFP 1G/2.5GBASE-X en una carcasa metálica resistente IP30 para un funcionamiento estable en entornos pesados, y aborda todos los niveles de la red de automatización industrial, desde el bus de campo hasta la red troncal de la fábrica. Y garantiza la transmisión de extremo a extremo del tráfico de alta prioridad con una latencia extremadamente baja. Con 2 ranuras de fibra SFP de doble velocidad, se puede aplicar de forma flexible para extender la distancia de conexión.

El TSN-900-2T2S se puede instalar en cualquier entorno difícil, ya que puede funcionar de forma estable en un rango de temperatura de -40 a 75 grados C. También permite el montaje en riel DIN o en pared para un uso eficiente del espacio del gabinete.

Construyendo un futuro sustentable para la innovación con principios ESG

El TSN-900-2T2S puede ayudar a las empresas a lograr operaciones y producción más eficientes mientras reduce el consumo de energía y el desperdicio de recursos, mejorando así los beneficios económicos y sociales de la empresa, alineándose con los valores fundamentales de ESG. Por ejemplo, la aplicación del TSN-900-2T2S en la automatización industrial permite un control preciso del proceso de fabricación, reduciendo el consumo de energía y la generación de residuos. De manera similar, su uso en el transporte puede optimizar las rutas logísticas, mitigando problemas como las emisiones de carbono y la congestión del tráfico.

Una ruta simplificada hacia una infraestructura compatible con TSN

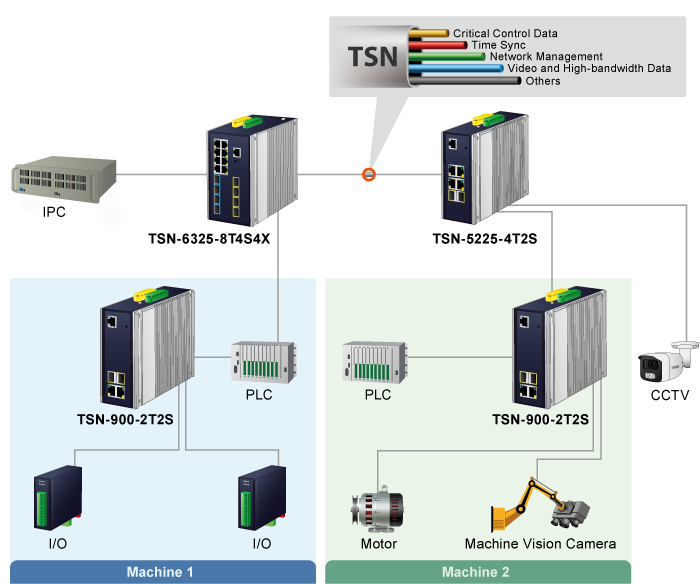

PLANET TSN-900-2T2S proporciona comunicación de red en tiempo real y de baja latencia para la automatización industrial, redes 5G NR, Industria 4.0, transmisión de video 4K/8K y la industria de juegos VR/AR mediante el uso de la tecnología Time-sensitive Networking (TSN) y el Protocolo de tiempo de precisión IEEE 1588 (PTPv2) para la sincronización de tiempo en todos los puertos.

El TSN-900-2T2S es compatible con los estándares IEEE de TSN necesarios para una solución completa de comunicación en tiempo real. Estos incluyen el perfil IEEE 802.1AS-REV para sincronización horaria, IEEE 802.1Qbv para mejoras para tráfico programado, IEEE 802.1Qbu Frame Preemption, IEEE 802.3br Interspersing Express Traffic (IET), IEEE 802.1Qci para filtrado y vigilancia por flujo (PSFP) y IEEE 802.1CB frame replication and removal for reliability (FRER) para redundancia sin fisuras.

El TSN-900-2T2S elimina la necesidad de separar las redes Ethernet de tecnología de la información (TI) y tecnología operativa (OT), lo que proporciona un enfoque más ubicuo para la sincronización y la temporización precisa para los sistemas de automatización industrial actuales.

Protocolo de tiempo 1588 para redes informáticas industriales

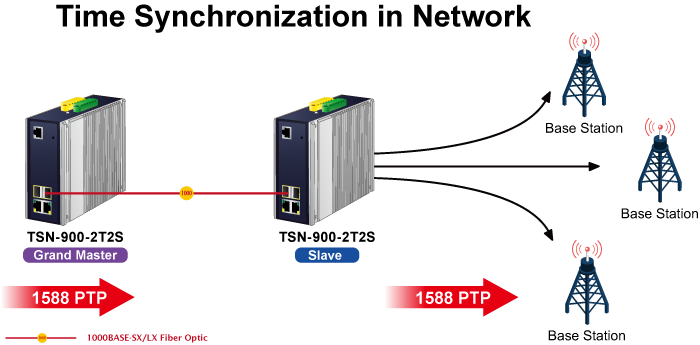

El TSN-900-2T2S cuenta con IEEE 1588v2 PTP (Protocolo de tiempo de precisión) con marca de tiempo basada en hardware para una sincronización precisa de la hora de las redes y compatibilidad con los modos Boundary Clock, End to End y Peer to Peer Transparent Clock. Es ideal para aplicaciones de telecomunicaciones y Ethernet de operador, ya que admite la entrega de servicios MEF y la sincronización a través de soluciones de paquetes para IEEE 1588 y Ethernet sincrónica.

Anillo redundante, recuperación rápida para aplicaciones de red críticas

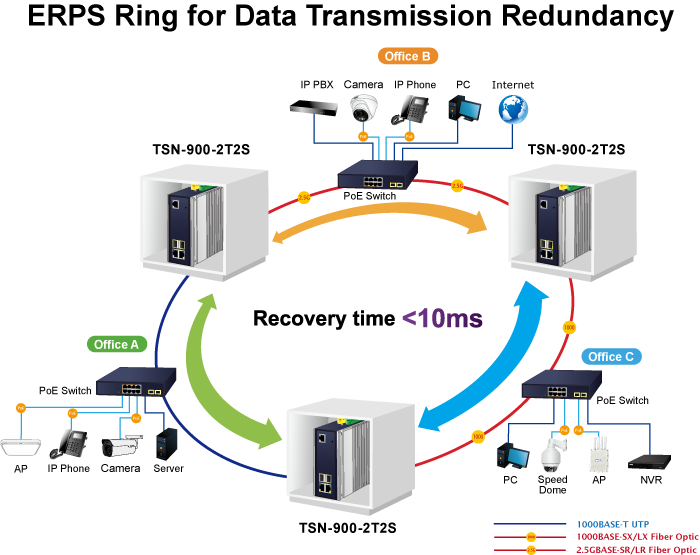

El TSN-900-2T2S admite la tecnología de anillo redundante y cuenta con una capacidad de autorrecuperación rápida y sólida para evitar interrupciones e intrusiones externas. Incorpora tecnología avanzada ITU-T G.8032 ERPS (Ethernet Ring Protection Switching), protocolo Spanning Tree (802.1s MSTP) y un sistema de entrada de energía redundante en la red de automatización industrial del cliente para mejorar la confiabilidad del sistema y el tiempo de funcionamiento en entornos industriales hostiles. En una red de anillo simple, el tiempo de recuperación del enlace de datos puede ser tan rápido como 10 ms.

Funciones robustas de capa 2

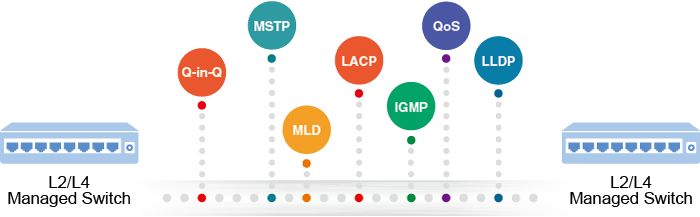

El TSN-900-2T2S se puede programar para funciones avanzadas de administración de conmutadores de capa 2, como agregación de enlaces de puertos dinámicos, VLAN etiquetada 802.1Q, VLAN Q-in-Q, VLAN privada, Protocolo de árbol de expansión múltiple (MSTP), QoS de capa 2 a capa 4, control de ancho de banda, vigilancia IGMP y vigilancia MLD. A través de la agregación de puertos de soporte, el TSN-900-2T2S permite el funcionamiento de un grupo de troncales de alta velocidad que viene con múltiples puertos y también admite conmutación por error.

Solución de red de ciberseguridad para minimizar los riesgos de seguridad

Las funciones de ciberseguridad que prácticamente no requieren esfuerzo ni costo incluyen la protección de la administración del convertidor de medios y la seguridad mejorada de la red de misión crítica. Se utilizan los protocolos SSHv2 y TLSv1.2 para brindar una protección sólida contra amenazas avanzadas. El administrador de red ahora puede construir redes corporativas altamente seguras con mucho menos tiempo y esfuerzo que antes.

Modbus TCP proporciona conectividad de red flexible para la automatización de fábricas

Con el protocolo Modbus TCP/IP compatible, el TSN-900-2T2S puede integrarse fácilmente con sistemas SCADA, sistemas HMI y otros sistemas de adquisición de datos en las plantas de fabricación. Permite a los administradores supervisar de forma remota la información operativa del convertidor de medios industrial, la información del puerto, el estado de la comunicación y el estado DI y DO, logrando así fácilmente una mejor supervisión y mantenimiento de toda la fábrica.

Alerta de evento de trampa SMTP/SNMP

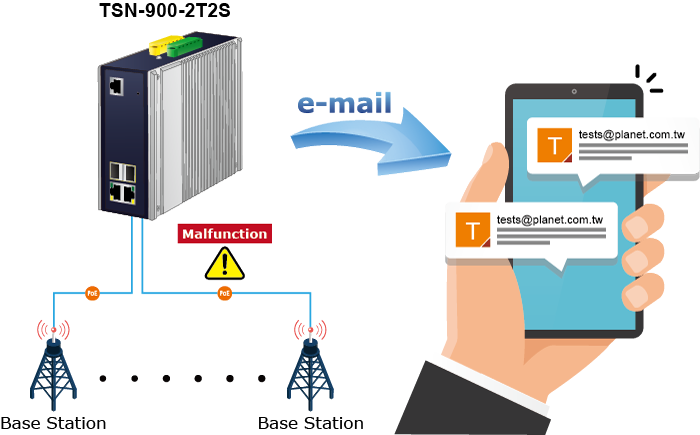

El TSN-900-2T2S proporciona una función de alerta de evento para ayudar a diagnosticar el dispositivo anormal debido a si hay o no una interrupción de la conexión de red o la respuesta de reinicio.

Alerta de alarma eficaz para una mejor protección

El TSN-900-2T2S admite una función de alarma de falla que puede alertar a los usuarios cuando hay algo mal con el convertidor de medios. Con esta característica ideal, los usuarios no tendrían que perder tiempo para encontrar dónde está el problema. Ayudará a ahorrar tiempo y recursos humanos.

Entrada digital y salida digital para alarma externa

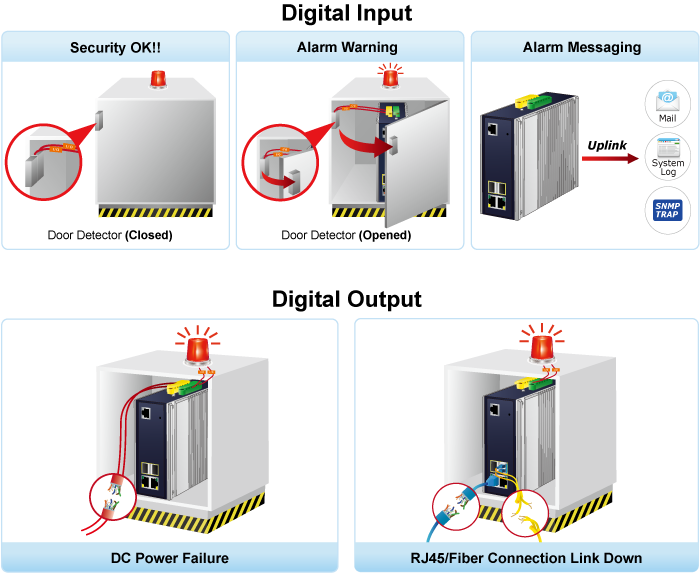

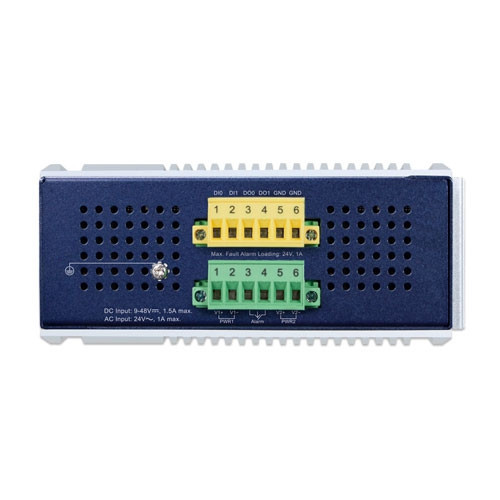

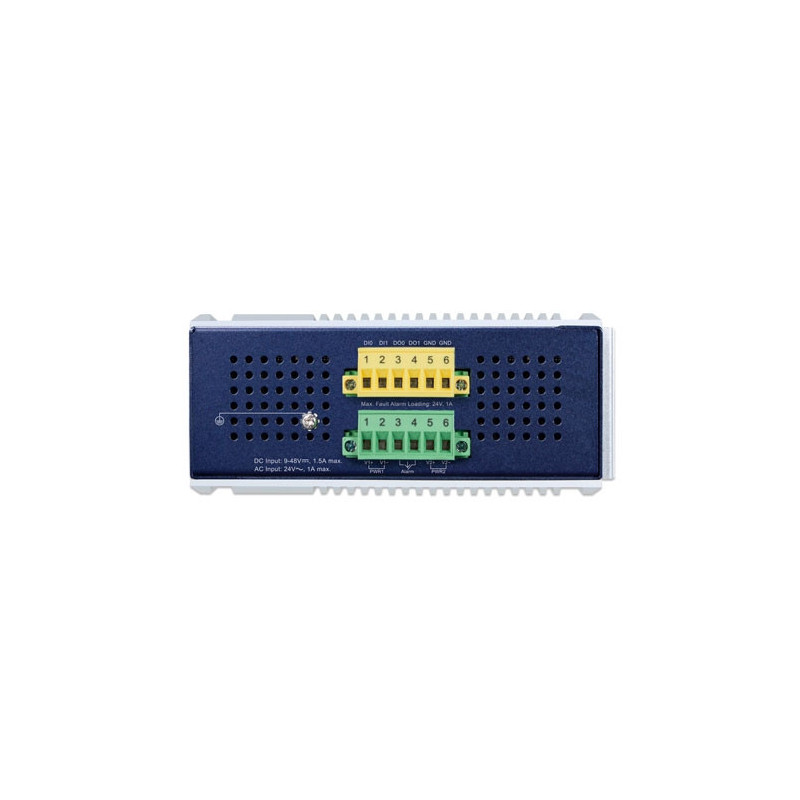

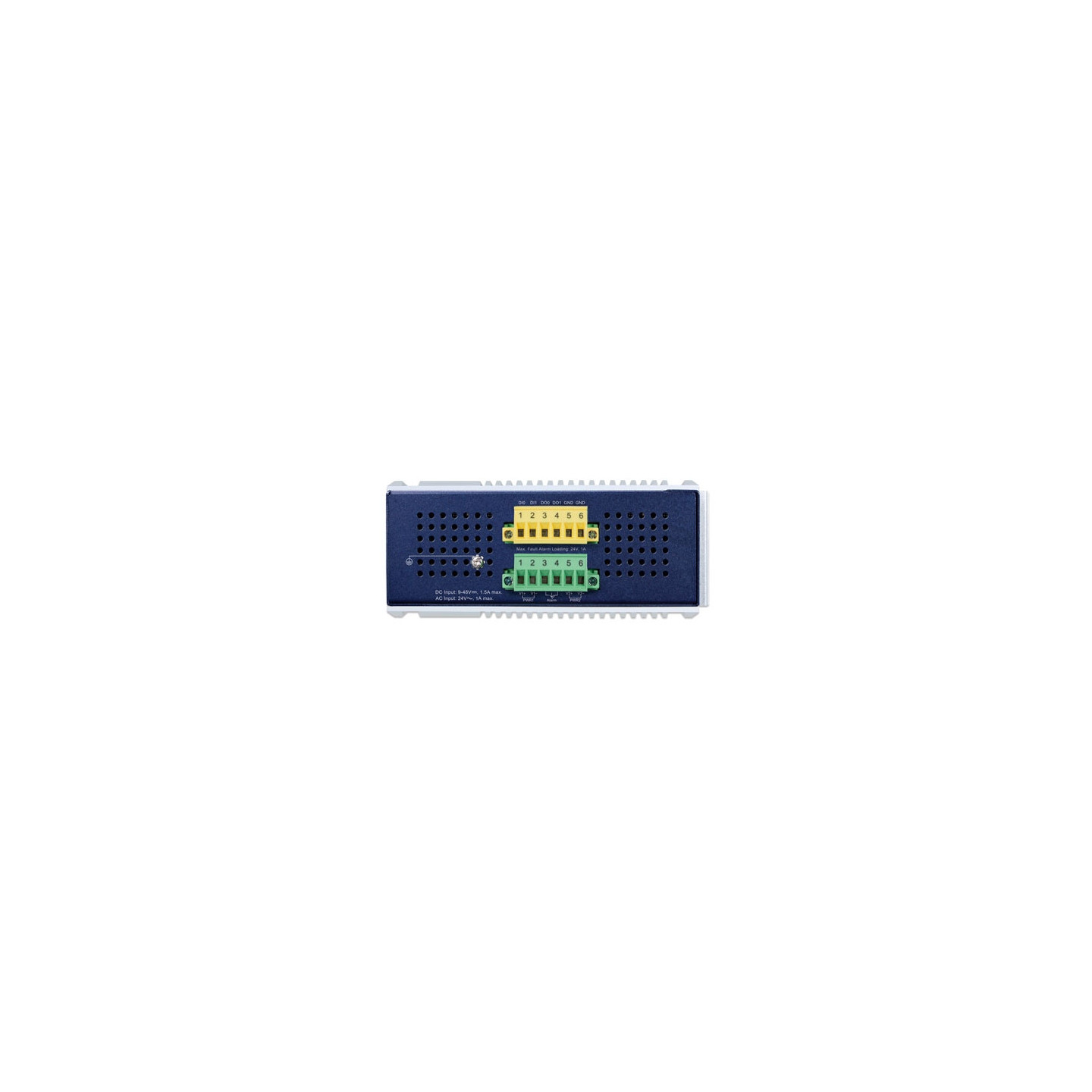

El TSN-900-2T2S admite entrada digital y salida digital en su panel frontal. Esta alarma externa permite a los usuarios utilizar la entrada digital para detectar y registrar el estado de los dispositivos externos (como el detector de intrusión de puertas) y enviar una alarma de evento a los administradores. La salida digital se puede utilizar para alertar a los administradores si el puerto del TSN-900-2T2S muestra un enlace inactivo, un enlace activo o una falla de energía.

Doble pila IPv6/IPv4

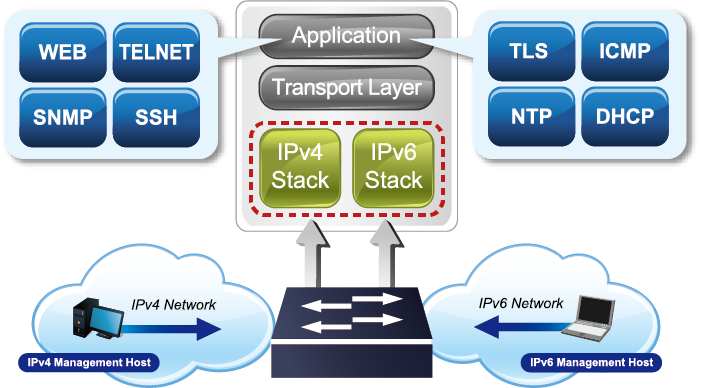

Al admitir los protocolos IPv6 e IPv4, el TSN-900-2T2S ayuda a los centros de datos, campus, telecomunicaciones y más a experimentar la era IPv6 con la menor inversión, ya que sus instalaciones de red no necesitan reemplazarse ni revisarse si se configura la red de borde FTTx IPv6.

Gestión eficiente

Para una gestión eficiente, el TSN-900-2T2S está equipado con interfaces de administración de consola, web y SNMP.

• Con la interfaz de administración basada en Web incorporada, el TSN-900-2T2S ofrece una función de administración y configuración independiente de la plataforma y fácil de usar.
• Para la administración basada en texto, se puede acceder a él a través de Telnet y el puerto de consola.
• Para el software de administración y monitorización basado en estándares, ofrece conexión SNMPv3 que encripta el contenido del paquete en cada sesión para una administración remota segura.

Potente seguridad de red

El TSN-900-2T2S ofrece una lista de control de acceso (ACL) de capa 2 a capa 4 integral para aplicar la seguridad en el borde. Se puede utilizar para restringir el acceso a la red al denegar paquetes según la dirección IP de origen y destino, los puertos TCP/UDP o las aplicaciones de red típicas definidas. Su mecanismo de protección también incluye autenticación de usuario y dispositivo basada en puerto 802.1X y MAC. Con la función VLAN privada, se puede evitar la comunicación entre puertos de borde para garantizar la privacidad del usuario.

Protección avanzada de redes IP

El TSN-900-2T2S también ofrece funciones de vigilancia DHCP, protección de origen IP e inspección ARP dinámica para evitar ataques de vigilancia IP y descartar paquetes ARP con direcciones MAC no válidas. Los administradores de red ahora pueden construir redes corporativas de alta seguridad con mucho menos tiempo y esfuerzo que antes.

Excelente control de tráfico

El TSN-900-2T2S está equipado con potentes funciones de gestión de tráfico y QoS para mejorar los servicios de conexión de las empresas de telecomunicaciones y los ISP. Las funciones de QoS incluyen clasificadores de tráfico de capa 4 a velocidad de cable y límite de ancho de banda que son particularmente útiles para unidades multiinquilino, unidades multiempresa, aplicaciones de proveedores de servicios de red y de telecomunicaciones. También permite que el entorno industrial aproveche al máximo los recursos de red limitados y garantiza el mejor rendimiento en la transmisión de VoIP y videoconferencias.

Solución de flexibilidad y ampliación

Las dos ranuras mini-GBIC adicionales integradas en el TSN-900-2T2S admiten módulos de fibra óptica SFP (small form-factor pluggable) de triple velocidad 1000/2500BASE-X, lo que significa que el administrador ahora puede elegir de forma flexible el transceptor SFP adecuado según no solo la distancia de transmisión sino también la velocidad de transmisión requerida. La distancia se puede ampliar de 300 metros a 2 km (fibra multimodo) y a 10/20/30/40/60/70/80/120 kilómetros (fibra monomodo o fibra WDM). Son ideales para aplicaciones dentro de los centros de datos y distribuciones empresariales.

Mecanismo de diagnóstico inteligente SFP

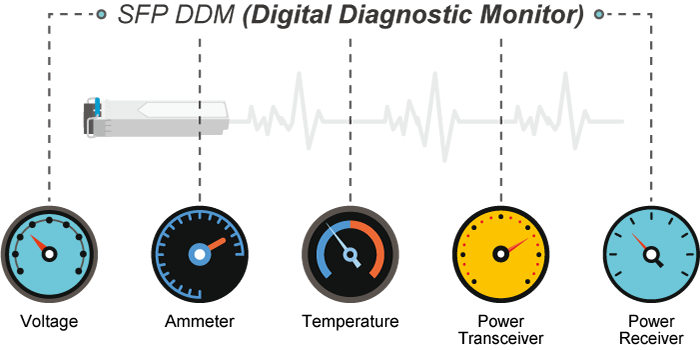

El TSN-900-2T2S admite la función SFP-DDM (monitor de diagnóstico digital) que ayuda en gran medida al administrador de red a monitorear fácilmente los parámetros en tiempo real de los transceptores SFP y SFP+, como la potencia de salida óptica, la potencia de entrada óptica, la temperatura, la corriente de polarización del láser y el voltaje de suministro del transceptor.

Enrutamiento de VLAN de software IPv4 e IPv6 de capa 3 para una gestión segura y flexible

Para ayudar a los clientes a mantenerse al tanto de sus negocios, el TSN-900-2T2S no solo ofrece un rendimiento de transmisión ultra-alto y excelentes tecnologías de capa 2, sino también una función de enrutamiento de VLAN de software IPv4/IPv6 que permite cruzar diferentes VLAN y diferentes direcciones IP con el fin de tener una gestión altamente segura, flexible y una aplicación de red más sencilla.

Solución de gestión remota

El sistema de gestión de red universal (UNI-NMS) de PLANET y la aplicación NMSViewerPro/CloudViewerPro respaldan al personal de TI mediante la gestión remota de todos los dispositivos de red y el monitoreo del estado operativo de los PD. Por lo tanto, están diseñados tanto para empresas como para industrias donde las implementaciones de PD pueden ser lo más remotas posible, sin tener que ir a la ubicación real una vez que se detecta un error o una condición defectuosa. Con la aplicación UNI-NMS o NMSViewerPro/CloudViewerPro, ahora se pueden gestionar todo tipo de empresas de manera rápida y eficiente desde una plataforma.
