PLANET LRP-101C-KIT
Kit extensor PoE de largo alcance a través de cable coaxial de 1 puerto (LRP-101CH + LRP-101CE)
La solución PLANET Long Reach PoE está diseñada para extender la transmisión IP Ethernet e inyectar energía simultáneamente en un dispositivo alimentado (PD) compatible con PoE 802.3af/at remoto más allá del límite de distancia de 100 metros de Ethernet.
Extensor PoE a través de cable coaxial conveniente en entornos hostiles
El LRP-101C-KIT, una solución PLANET Long Reach PoE, es un kit extensor PoE a través de cable coaxial de un solo puerto que ofrece transmisión de datos y energía de largo alcance para una distancia de hasta 1000 m (3280 pies) a través de cable coaxial y otros 100 m a través de cable Ethernet a una cámara IP PoE remota, un punto de acceso inalámbrico PoE o sistemas de control de acceso compatibles con PoE 802.3af/at. El LRP-101C-KIT proporciona una aplicación punto a punto para una operación plug-n-play sencilla y una implementación en entornos con exigencias climáticas con un amplio rango de temperaturas de -20 a 70 grados C. Sin el problema de la fuente de alimentación, hace que la instalación de dispositivos remotos alimentados por PoE sea más fácil y eficiente.
Composición del kit extensor PoE de largo alcance por cable coaxial

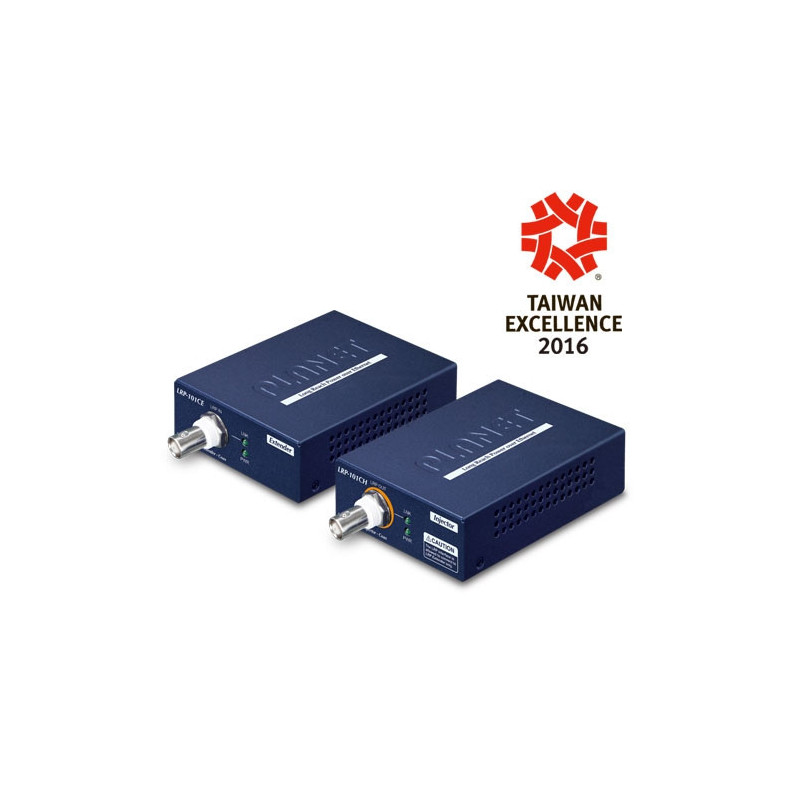

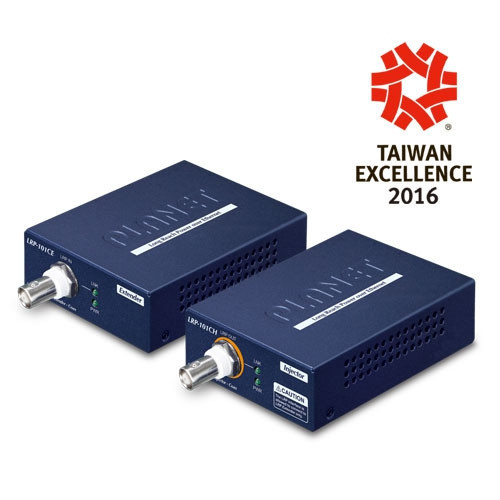

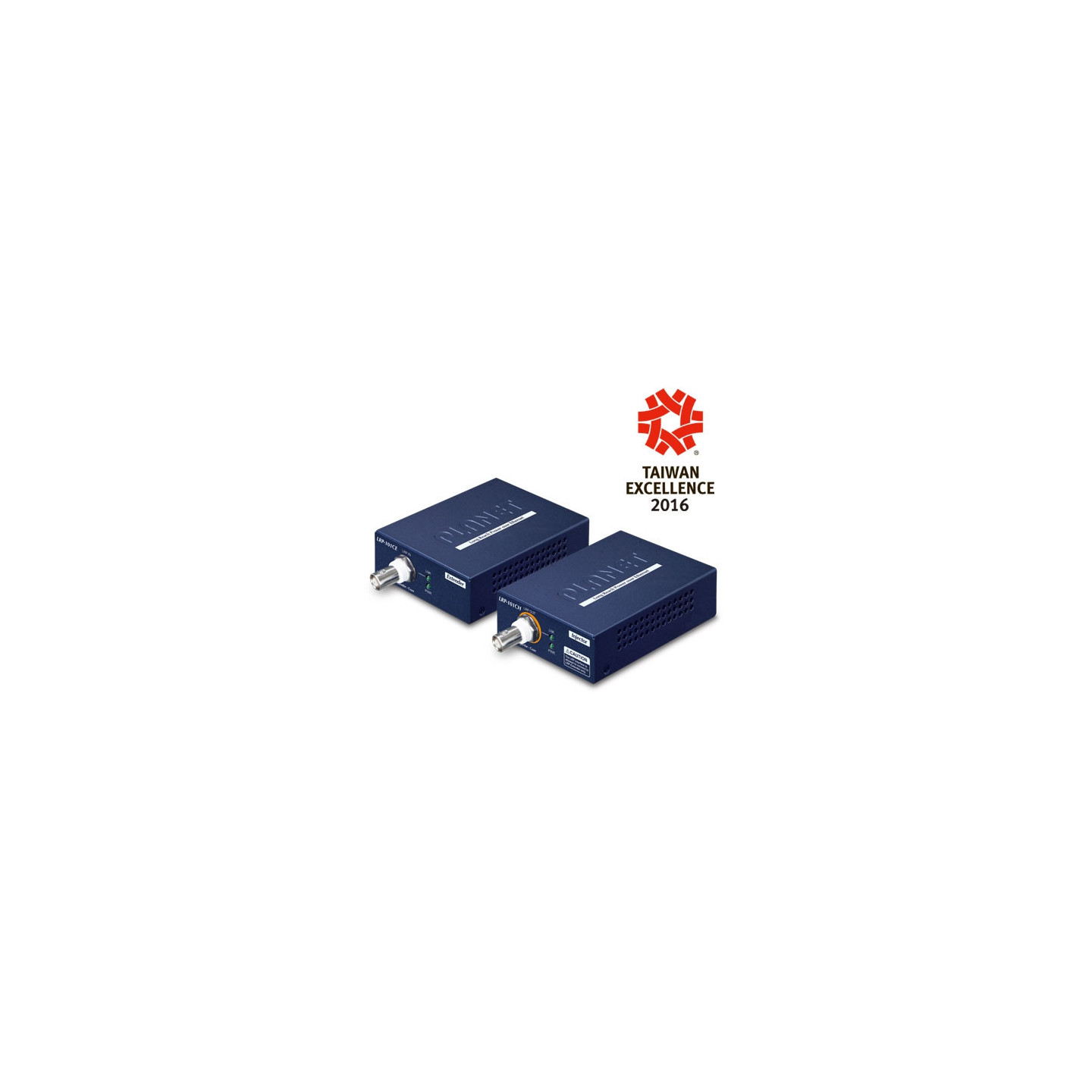

El LRP-101C-KIT consta de un inyector PoE de largo alcance y un conjunto extensor PoE de largo alcance que pueden funcionar en conjunto en cualquier parte de su infraestructura de red. Contiene dos productos completamente nuevos:

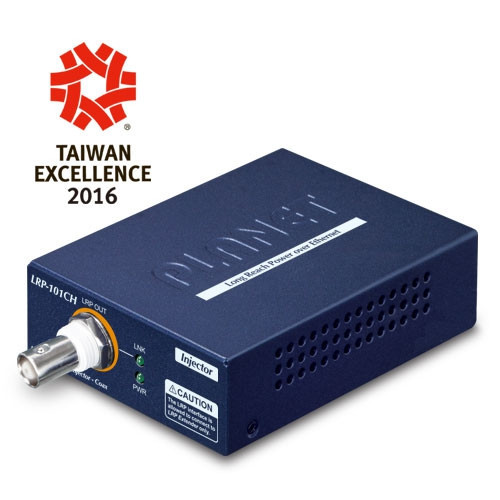

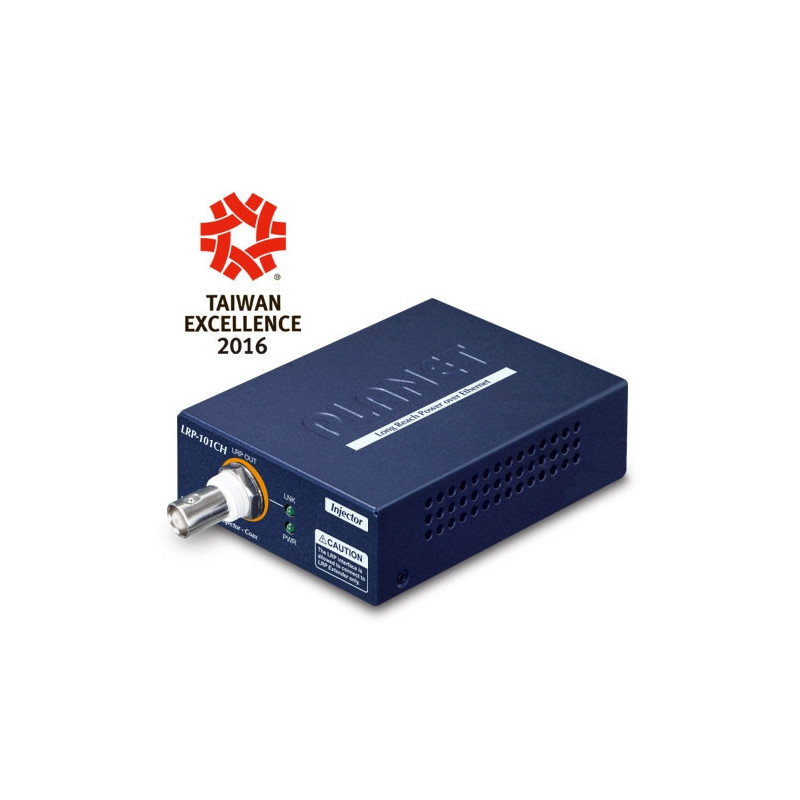

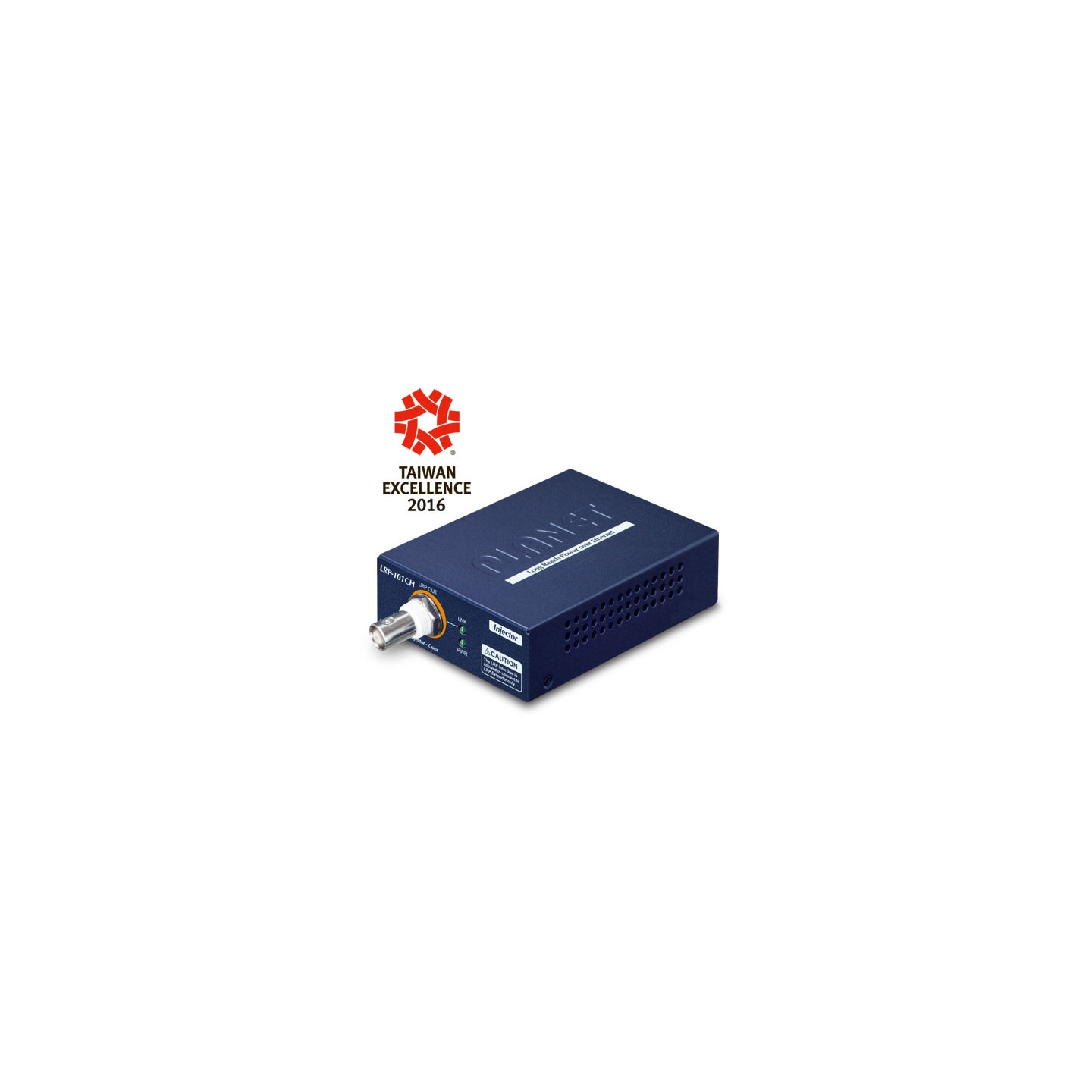

- LRP-101CH: 1 puerto 10/100TX PoE PD + 1 puerto coaxial inyector PoE de largo alcance

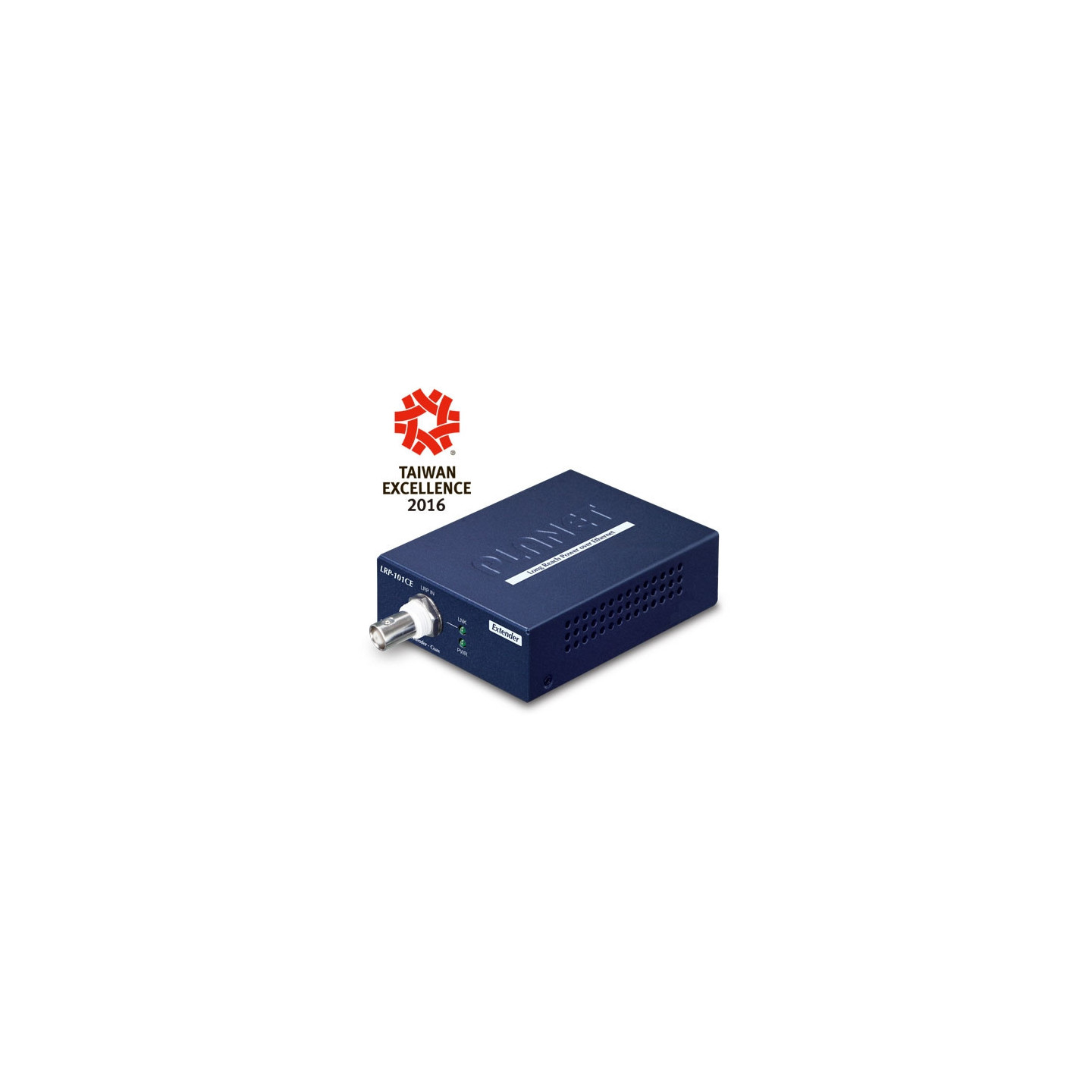

- LRP-101CE: 1 puerto 10/100TX PoE PSE + 1 puerto coaxial extensor PoE de largo alcance

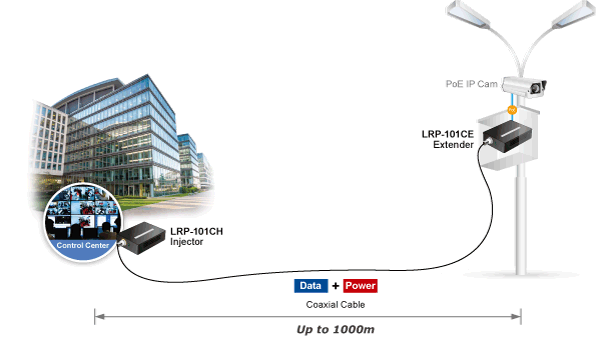

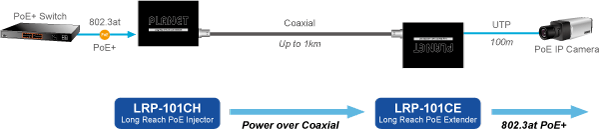

El LRP-101CH transmite datos y energía a través de un cable coaxial al LRP-101CE, que puede ubicarse a una distancia de hasta 1000 m. Luego, entregará los datos y la energía con un máximo de hasta 25 vatios a un PoE PD a través de un cable Ethernet, lo que agiliza la red de vigilancia IP o la infraestructura LAN inalámbrica a larga distancia. Ambos productos vienen en una carcasa de metal compacta pero resistente. Su diseño de montaje en pared se adapta fácilmente a cualquier ubicación con espacio limitado.
Funciones |
Inyector LRP |
Extensor LRP |
LRP-101CH |
LRP-101CE |
|
| Entrada de alimentación | RJ45 con entrada PoE 802.3at/af o adaptador de alimentación con 48~56 V CC | BNC con alimentación de CC a través de entrada coaxial |
| Salida de alimentación | BNC con alimentación de CC a través de salida coaxial | RJ45 con salida PoE 802.3at/af |
| Conexión LAN | NVR o switch Ethernet PoE+ en la cabecera | Cámara IP PoE, punto de acceso inalámbrico PoE, control de acceso PoE en sitio remoto |

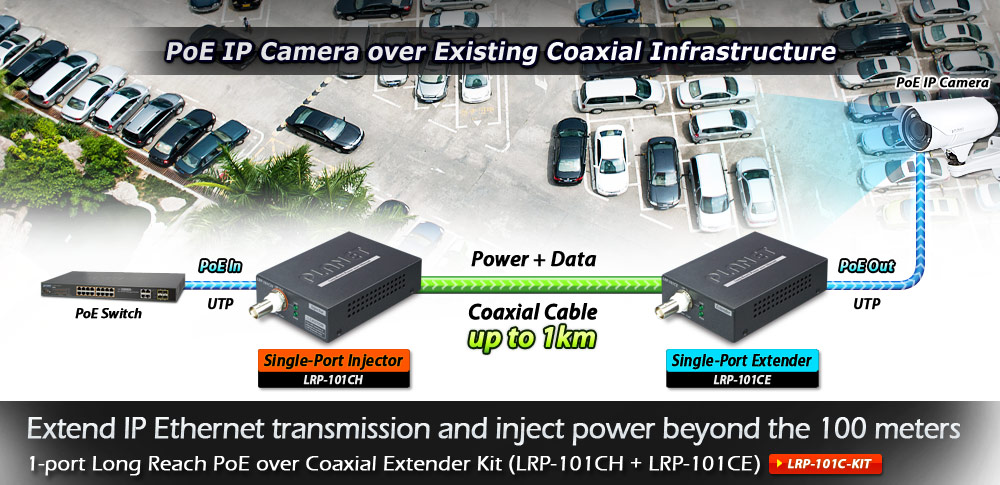

Ethernet IP y alimentación a través de un cable coaxial existente de gran longitud
Un cable UTP normal solo se puede extender hasta 100 metros, pero el LRP-101C-KIT puede extender la red PoE hasta 1000 metros (3280 pies) a través de un cable coaxial existente de 75 ohmios con transmisión de video estable y de alta calidad. Elimina la necesidad de energía adicional del sitio remoto mientras permite que una sola fuente de energía proporcione energía a los extensores LRP y a la cámara IP PoE a larga distancia.
Rendimiento operativo estable en entornos difíciles
El kit extensor PoE de largo alcance PLANET es la solución perfecta para la extensión de distancia para redes PoE o no PoE para almacenes, estacionamientos, campus, casinos y muchos más. Pueden funcionar de manera estable a temperaturas que van desde -20 a 70 grados C para permitir que los usuarios operen cómodamente el kit en casi cualquier ubicación.
Instalación plug-n-play
Con la función plug and play, el kit extensor PoE de largo alcance PLANET se puede usar de inmediato sin necesidad de configuración y también es compatible con todo tipo de protocolos de red IP. Además, los LED de diagnóstico enriquecidos en el panel frontal muestran el estado operativo del puerto individual y todo el sistema, lo que permite al administrador administrar la red de manera eficiente.
Detalle de productos
Especificaciones de hardware

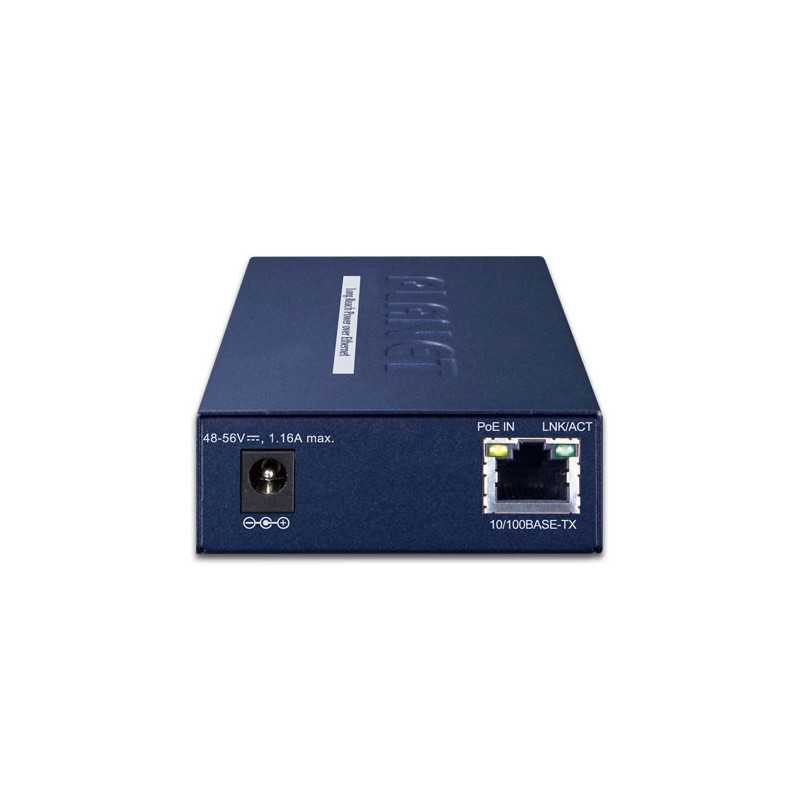

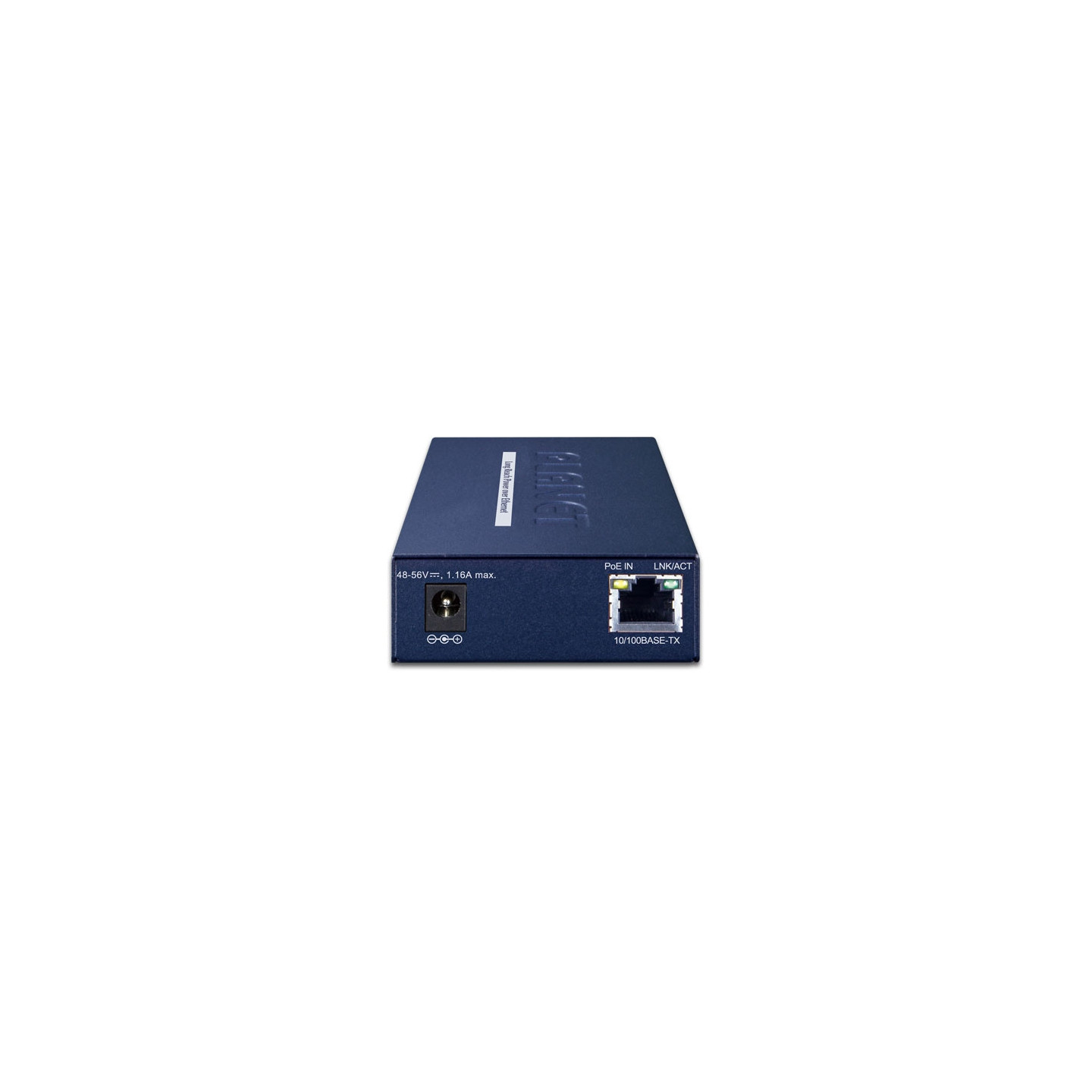

Interfaz Ethernet LRP-101CH
■ Cobre: 10/100BASE-TX RJ45, auto-negociación / auto-MDI/MDI-X
■ Alimentación a través de Ethernet Estándar: IEEE 802.3at/af PoE PD (Dispositivo alimentado)
■ Entrada PoE: Admite PSE de tramo medio y final Rango de entrada: 48 ~ 56 V CC
■ Velocidad de datos: 100/100 Mbps
■ Cableado: Cat5e o superior
■ Distancia máxima: 100 metros
■ Tamaño máximo de trama: 1522 bytes

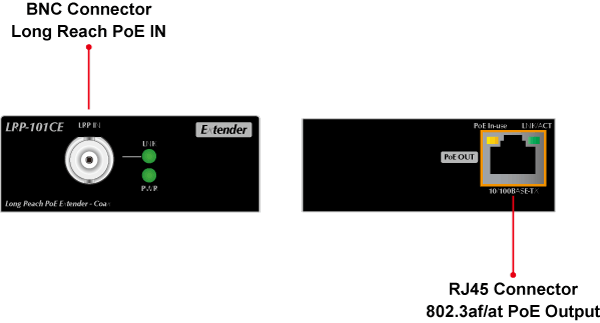

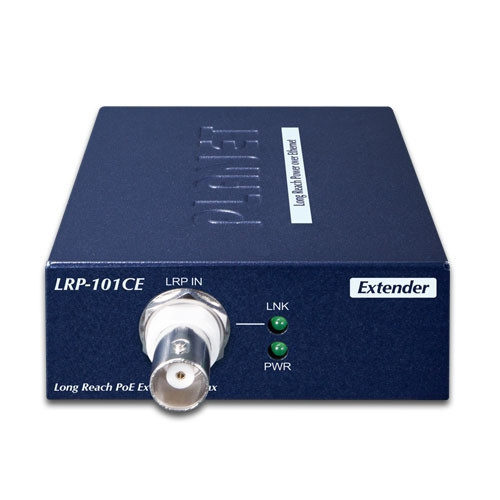

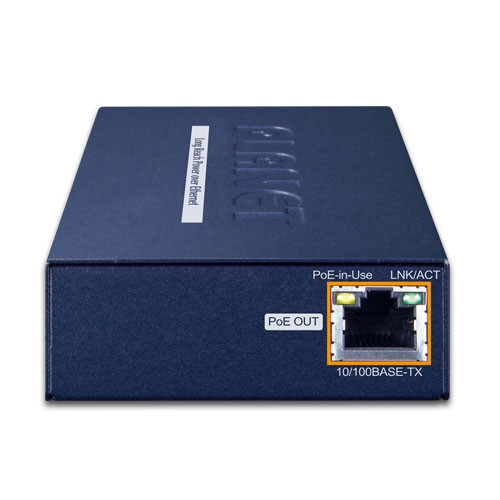

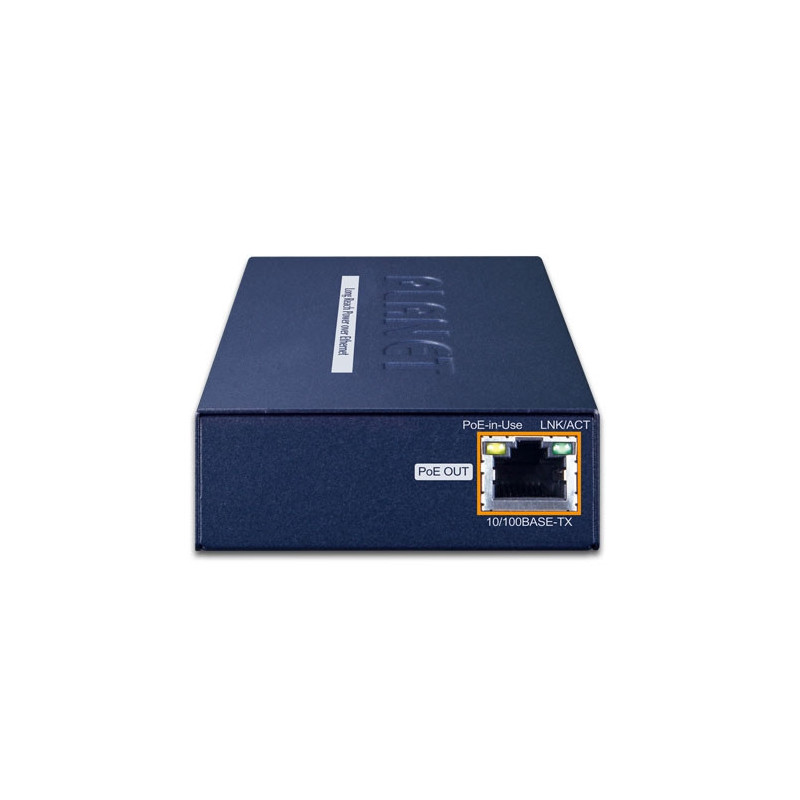

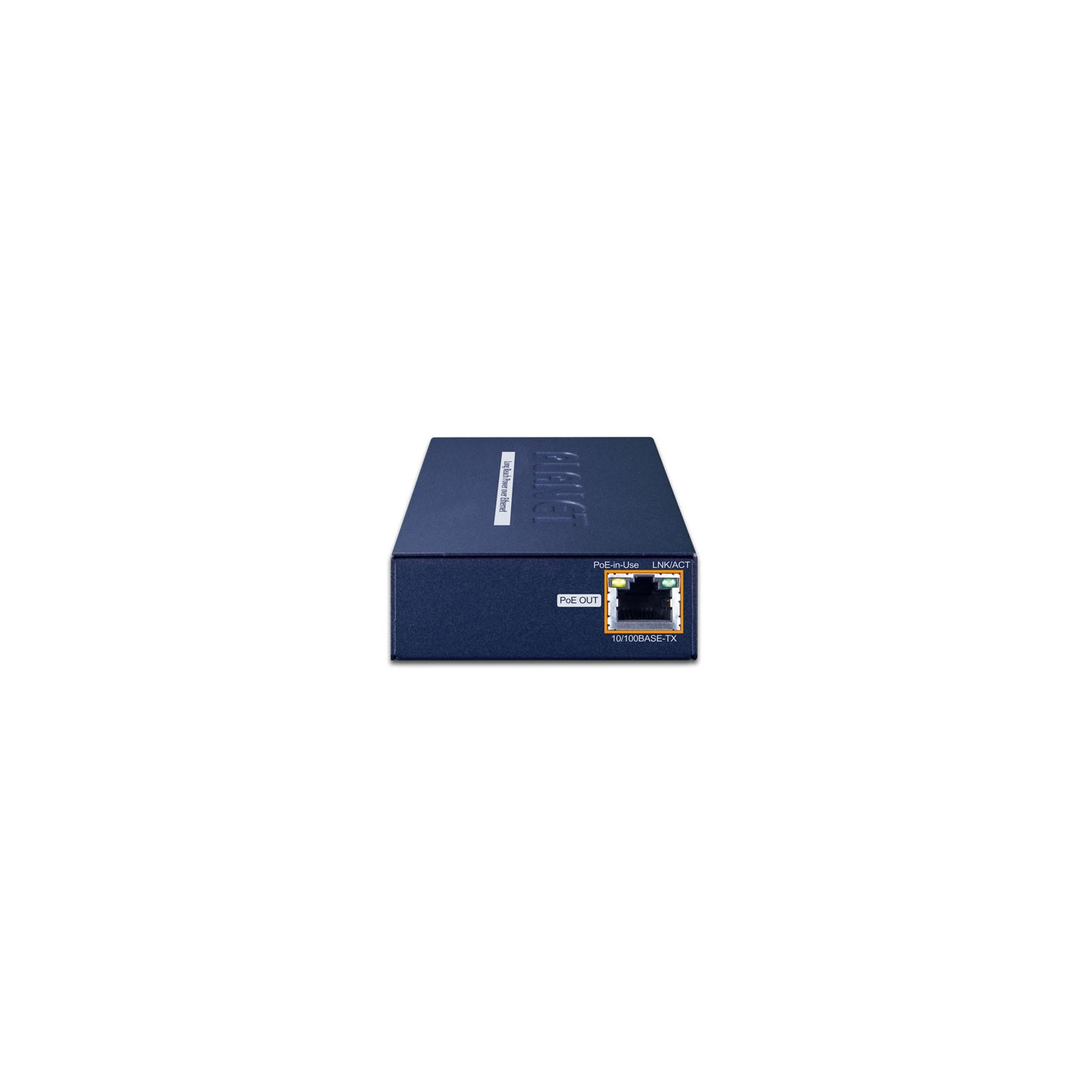

LRP-101CE
■ Cobre: 10/100BASE-TX RJ45, Negociación automática / Auto-MDI/MDI-X
■ Estándar de alimentación a través de Ethernet: IEEE 802.3at/af PoE PSE
(equipo de fuente de alimentación)
■ Salida PoE: 56 V CC, 600 mA máx.
■ Presupuesto PoE: Hasta 25 vatios
■ Modo PoE: End-span, pin RJ45 1/2 (+), 3/6 (-)
■ Velocidad de datos: 100/100 Mbps
■ Cableado: Cat5e o superior
■ Distancia máxima: 100 metros
■ Tamaño máximo de trama: 1522 bytes

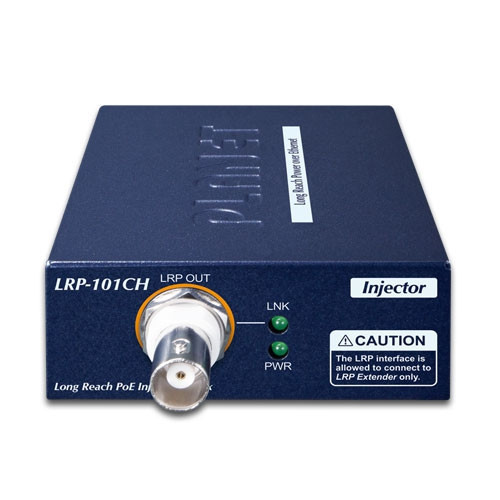

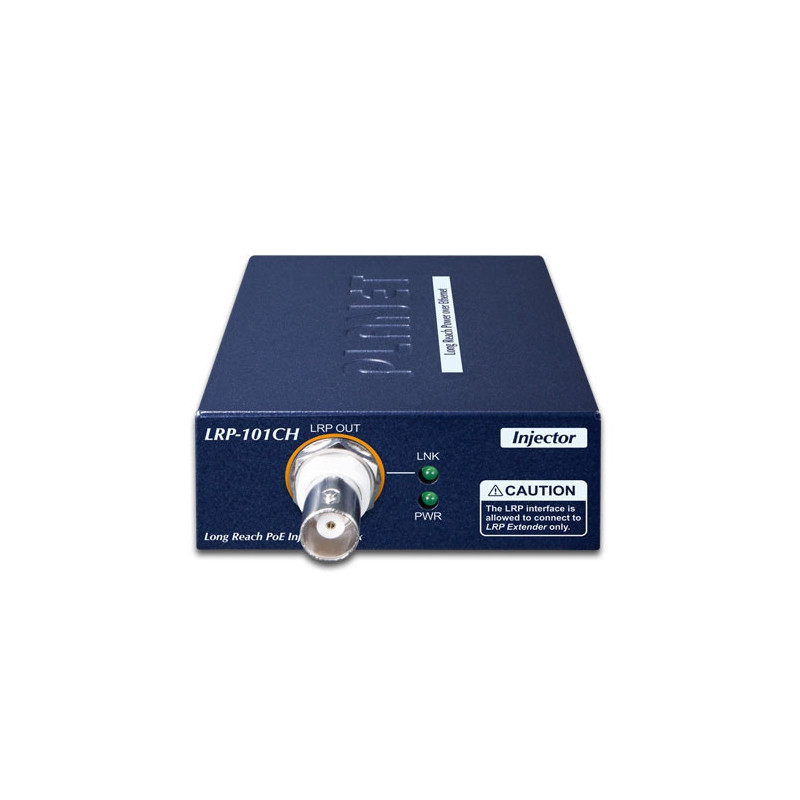

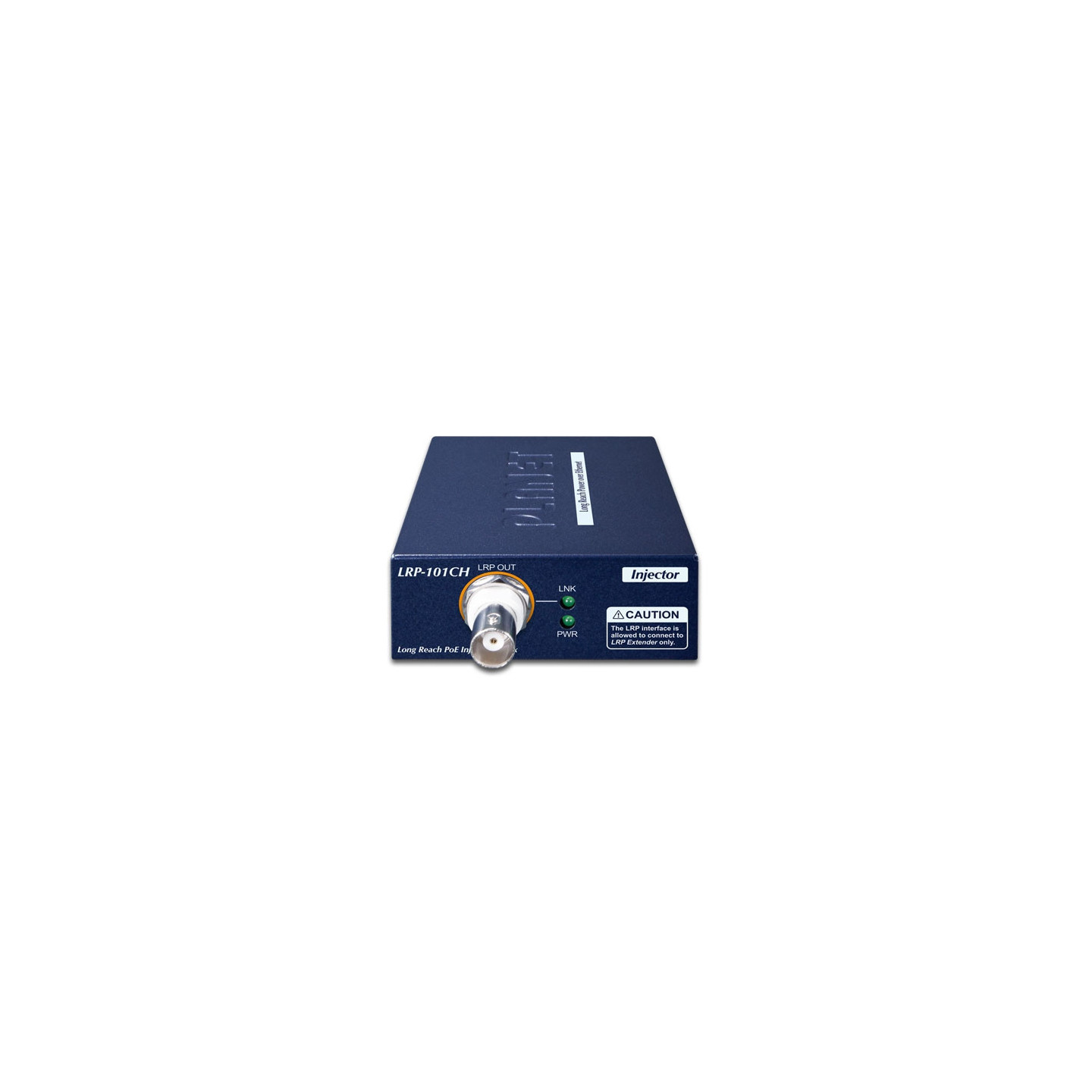

Interfaz PoE de largo alcance LRP-101CH
■ Conectividad: 1 x conector hembra BNC PoE de largo alcance a través de PSE
(equipo de fuente de alimentación)
coaxial ■ Salida de energía: 41 ~ 56 V CC
■ Asignación de pines de alimentación: Polo central
BNC: CC
+ Blindaje BNC: CC-
■ Cableado:
Cable coaxial: cable RG-6 / U de 75 ohmios
, menos de 12 Ω / 1,000 pies.
Cable RG-59/U, menos de 30Ω/1.000 pies.
■ Distancia máxima:
Máx. 200 m con salida PoE+ (656 pies)
Máx. 600 m con salida PoE (1.968 pies)
Máx. 1200 m sin salida PoE (3.937 pies)
■ Estándar Ethernet de largo alcance: IEEE 1901
■ Tipo de modulación: Wavelet-OFDM
■ Seguridad: cifrado AES de 128 bits
■ Banda de frecuencia: 2 ~ 28 MHz
■ Cifrado: AES de 128 bits

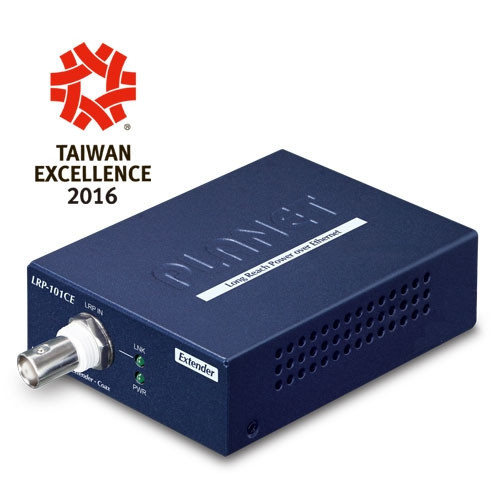

■ Compatibilidad con LRP: LRP-101CE, extensor

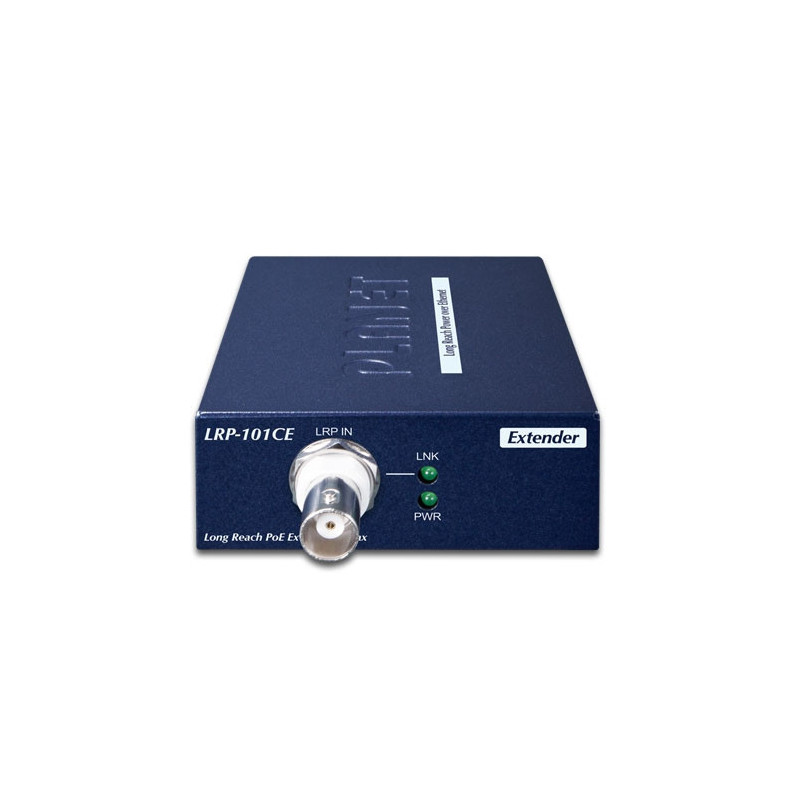

LRP de 1 puerto LRP-101CE

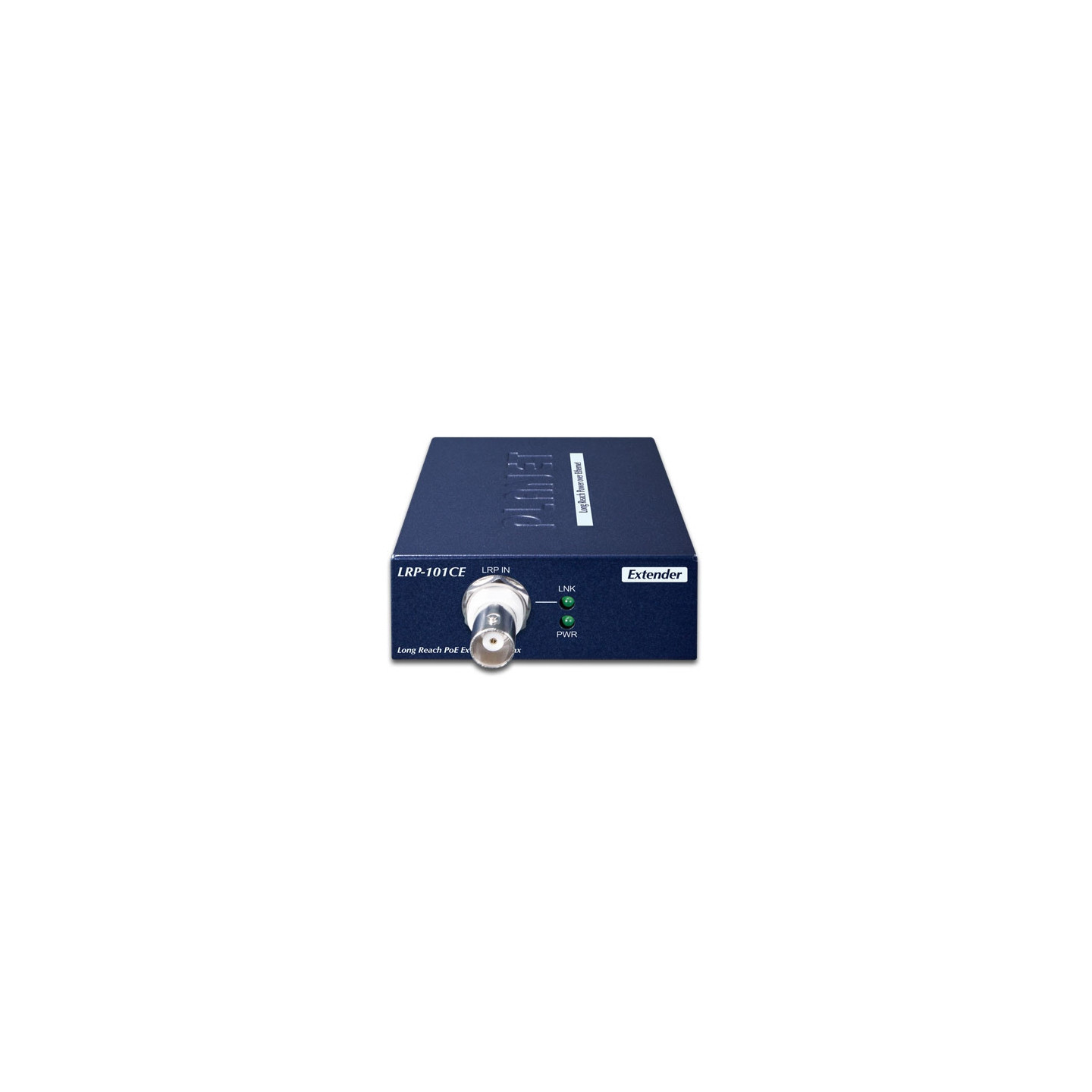

■ Conectividad: 1 x PoE de largo alcance hembra BNC sobre PD
coaxial (dispositivo alimentado)
■ Entrada de energía: 37 ~ 56 V CC
■ Asignación de pines de alimentación: Polo central
BNC: DC+ Blindaje
BNC: DC-
■ Cableado:
Cable coaxial: cable RG-6/U de 75 ohmios
, menos de 12Ω/1.000 pies.
Cable RG-59/U, menos de 30Ω/1.000 pies.
■ Distancia máxima:
Máx. 200 m con salida PoE+ (656 pies)
Máx. 600 m con salida PoE (1.968 pies)
Máx. 1200 m sin salida PoE (3.937 pies)
■ Estándar Ethernet de largo alcance: IEEE 1901
■ Tipo de modulación: Wavelet-OFDM
■ Seguridad: Cifrado AES de 128 bits
■ Banda de frecuencia: 2 ~ 28 MHz
■ Cifrado: AES de 128 bits
■ Compatibilidad con LRP: Con alimentación a través de entrada
coaxial LRP-101CH, inyector
LRP de 1 puerto LRP-822CS, interruptor
LRP de 8 puertos sobre cable coaxial LRP-1622CS, 16 puertos LRP sobre interruptor
coaxial Rendimiento**
Distancia
Velocidad de datos*
(carga / descarga)
LRP-101CE 802.3af/at Capacidad de salida PoE**
LRP-101CH
con 56 V CC en
LRP-101CH
con PoE+ de 30W en
200m
93 / 93 Mbps
29W
16W
400m
93 / 93 Mbps
22W
14W
600m
87 / 91 Mbps
13W
10W
800m
75 / 83 Mbps
10W
8W
1000m
55 / 73 Mbps
8W
7W
Indicadores LED LRP-101CH
4 x LEDs
■ PWR
■ LRP LNK
■ PoE IN
■ LNK/ACT
LRP-101CE
4 x LEDs
■ PWR
■ LRP LNK
■ PoE en uso
■ LNK/ACT
Protección contra descargas electrostáticas 4KV CC
Protección EFT LRP-101CH
■ 2KV
LRP-101CE
■ -
Recinto Caja metálica
Instalación Montaje en pared o carril DIN con kit opcional
Dimensiones (ancho x fondo x alto) 94 x 70,3 x 26,2 mm
Peso LRP-101CH
■ 200g
LRP-101CE
■ 375g

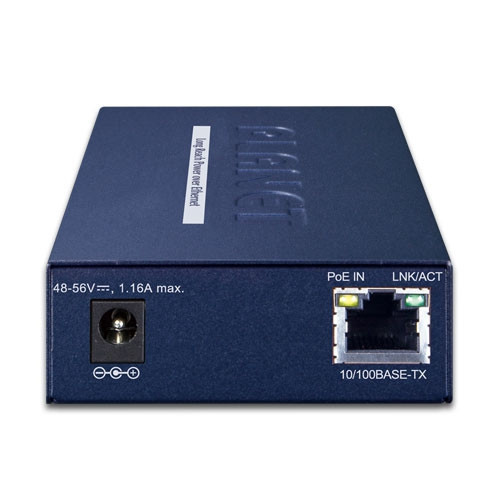

Requisitos de alimentación LRP-101CH
■ Entrada RJ45 PoE: 802.3at/af 48~56V DC
■ Entrada DC: 48~56V DC
LRP-101CE
■ Alimentación BNC a través de entrada coaxial: 44~56V DC
Conformidad con las normas
Cumplimiento de normas IEEE 802.3 10BASE-T Ethernet
IEEE 802.3u 100BASE-TX Fast Ethernet
IEEE 802.3af Alimentación a través de Ethernet (802.3at Tipo 1)
IEEE 802.3at Alimentación a través de Ethernet (802.3at Tipo 2)
Cumplimiento de la normativa FCC Parte 15 Clase A, CE
Medio ambiente
Temperatura En funcionamiento: -20 ~ 70 grados C
Almacenamiento: -40 ~ 75 grados C
Humedad En funcionamiento: 5 ~ 95% (sin condensación)
Almacenamiento: 5 ~ 95% (sin condensación)
Nota
Nota * 1. Carga: LRP-101CE a LRP-101CH, flujo de datos.
Descargar: LRP-101CH a LRP-101CE, flujo de datos.
2.As hay varios valores de resistencia en la categoría de cable RG-59 / U o
RG-6 / U, la velocidad de datos real variará según la calidad del cable de cobre
y los factores ambientales.
**Dependiendo de cuál sea la entrada de alimentación CC/PoE y la longitud del
cable coaxial.
