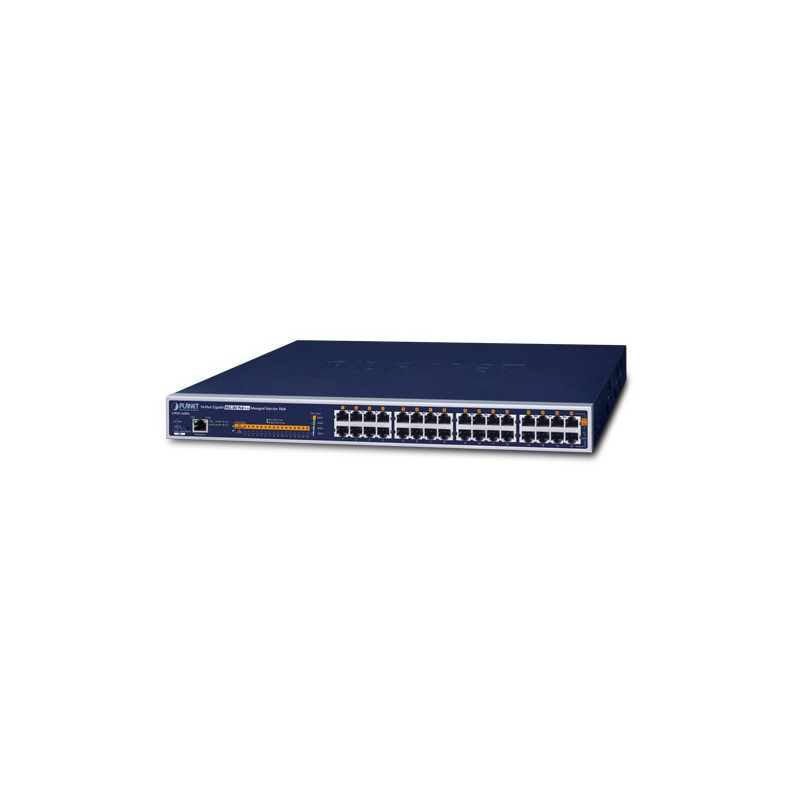

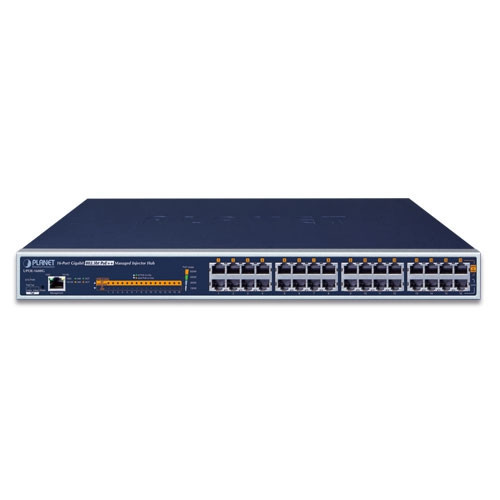

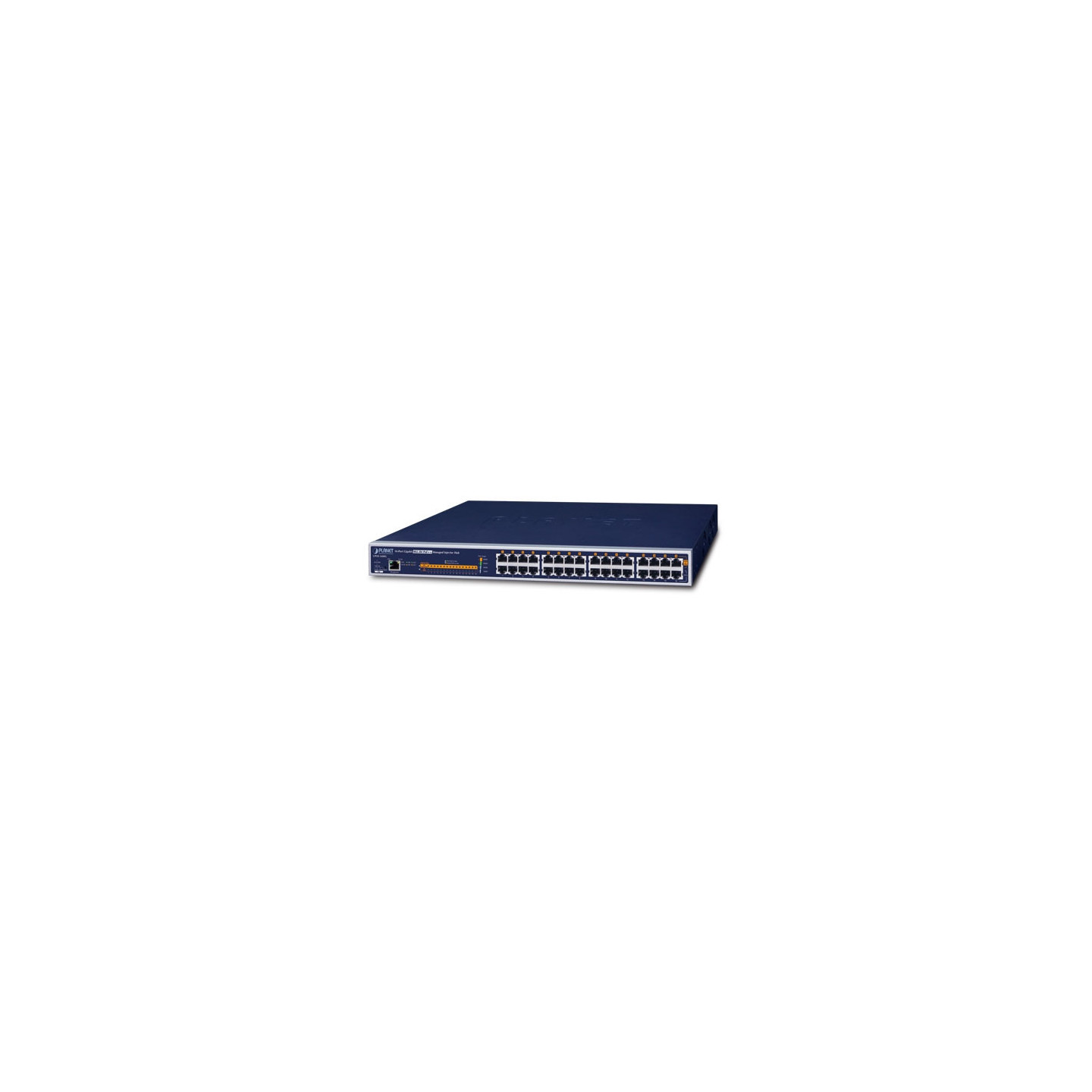

Concentrador de inyector Administrable Gigabit 802.3bt PoE++ de 16 puertos (600 vatios)
El recientemente mejorado UPOE-1600G de PLANET, un concentrador de inyectores PoE++ 802.3bt administrado de alta densidad y montable en bastidor, cuenta con ocho puertos de inyectores PoE++ 802.3bt tipo 4 de 90 vatios 10/100/1000BASE-T y ocho puertos de inyectores PoE++ 802.3bt tipo 3 de 60 vatios 10/100/1000BASE-T con funciones PoE inteligentes de PLANET a través de una interfaz de usuario web para administración remota. Con un presupuesto PoE total de 600 vatios, ofrece energía PoE ultra a través de cables UTP Ethernet que permiten que los datos y la energía se transmitan simultáneamente a un dispositivo remoto alimentado por 802.3bt/at (PD).
El UPOE-1600G ofrece una solución de red PoE++ 802.3bt rápida, segura y rentable para pequeñas empresas y grandes empresas. Está diseñado para actualizar perfectamente una infraestructura de red existente a un sistema de red PoE++ 802.3bt sin reemplazar los conmutadores Ethernet existentes. También permite la centralización de la fuente de alimentación y optimiza la instalación y la gestión de la energía de los dispositivos de red remotos.

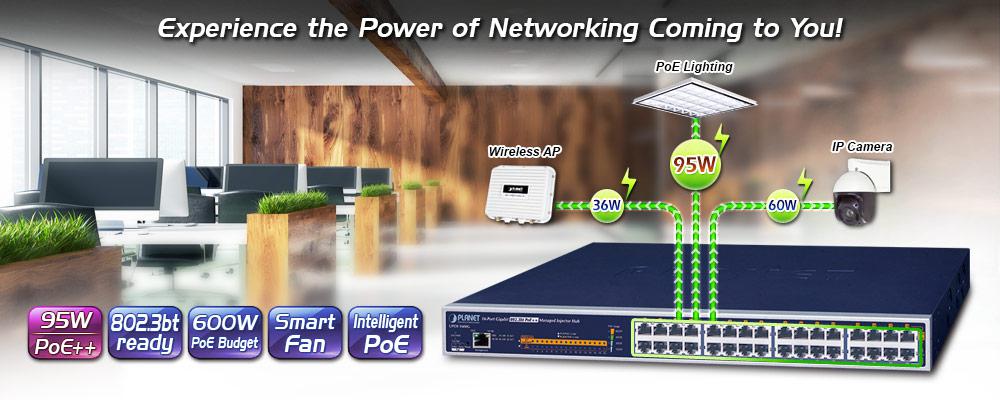

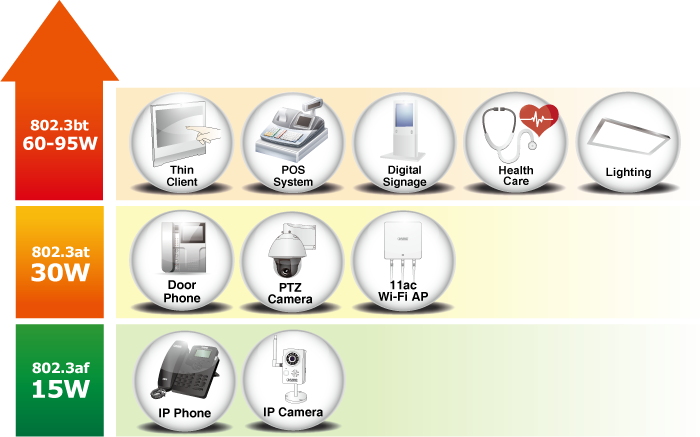

Como el UPOE-1600G adopta el estándar IEEE 802.bt PoE++ y la tecnología PoH, es capaz de generar hasta 95 vatios de energía utilizando los cuatro pares de cableado Ethernet Cat5e/6 estándar para suministrar energía y datos a máxima velocidad a cada dispositivo alimentado (PD) compatible con PoE remoto. Posee el triple de capacidad de potencia que el PoE+ 802.3at convencional y es una solución ideal para satisfacer la creciente demanda de dispositivos de red que consumen más energía, como:

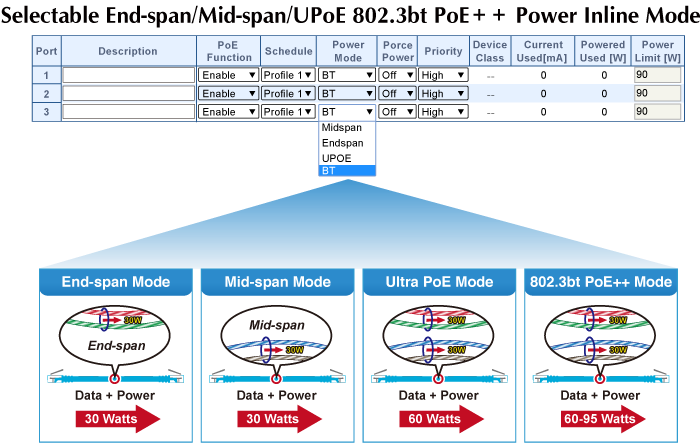

Para satisfacer la demanda de varios dispositivos alimentados que consumen energía PoE estable, el UPOE-1600G admite modos de operación PoE enriquecidos, incluido el modo PoE++ 802.3bt tipo 4 de 90 vatios, el modo PoH (Power over HD-BASE-T) de 95 vatios y el modo de fuerza de 4 pares para resolver la incompatibilidad de dispositivos de red PoE de 4 pares no estándar en el campo.
Vatios PoE |
Modo de funcionamiento PoE |
Modo de potencia de salida |
| 95 W | UPoE/PoH | (Pines 1, 2, 3, 6 + Pines 4, 5, 7, 8) |
| 90 W | 802.3bt PoE++ | (Pines 1, 2, 3, 6 + Pines 4, 5, 7, 8) |
| 72 W | UPoE/PoH | (Pines 1, 2, 3, 6 + Pines 4, 5, 7, 8) |
| 60 W | 802.3bt PoE++ | (Pines 1, 2, 3, 6 + Pines 4, 5, 7, 8) |
| 60 W | Force Power | (Pines 1, 2, 3, 6 + Pines 4, 5, 7, 8) |
| 36 W | PoE de extremo a extremo | (pines 1, 2, 3, 6) |
| 36 W | PoE de extremo a extremo | (pines 4, 5, 7, 8) |

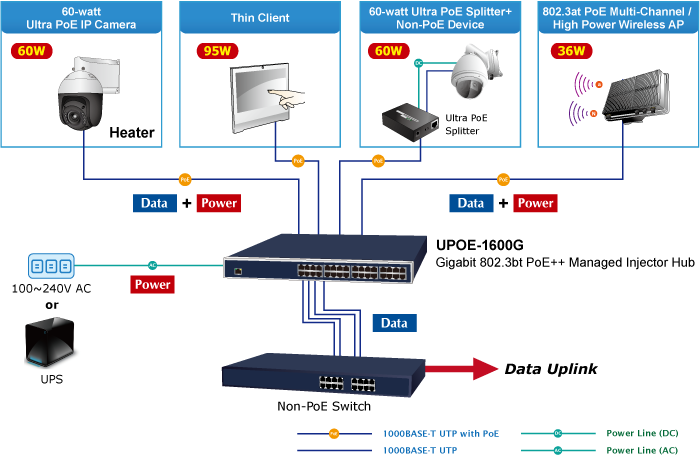

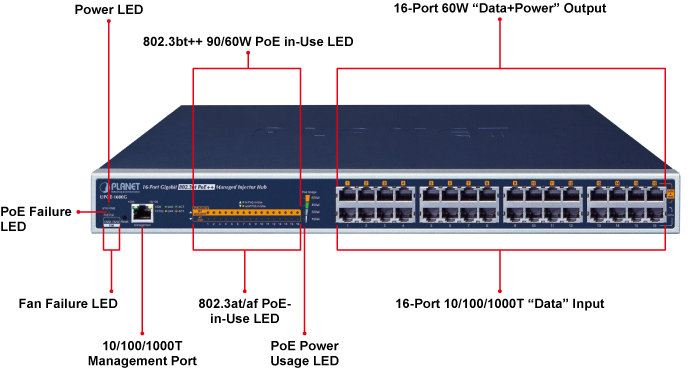

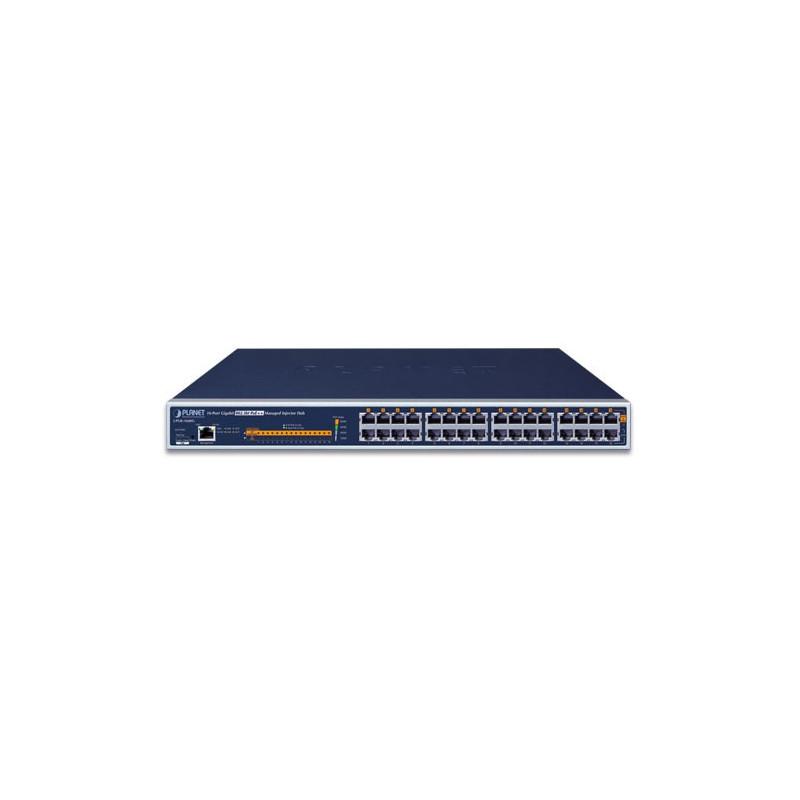

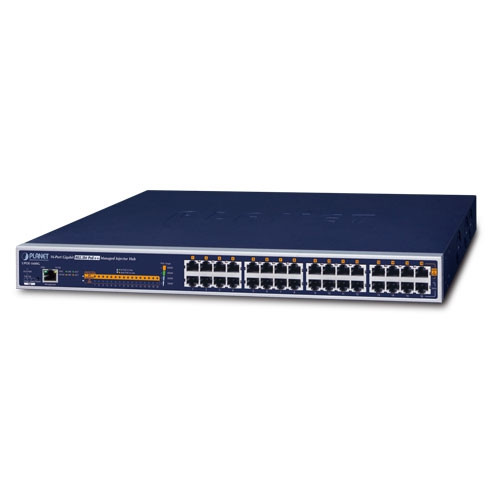

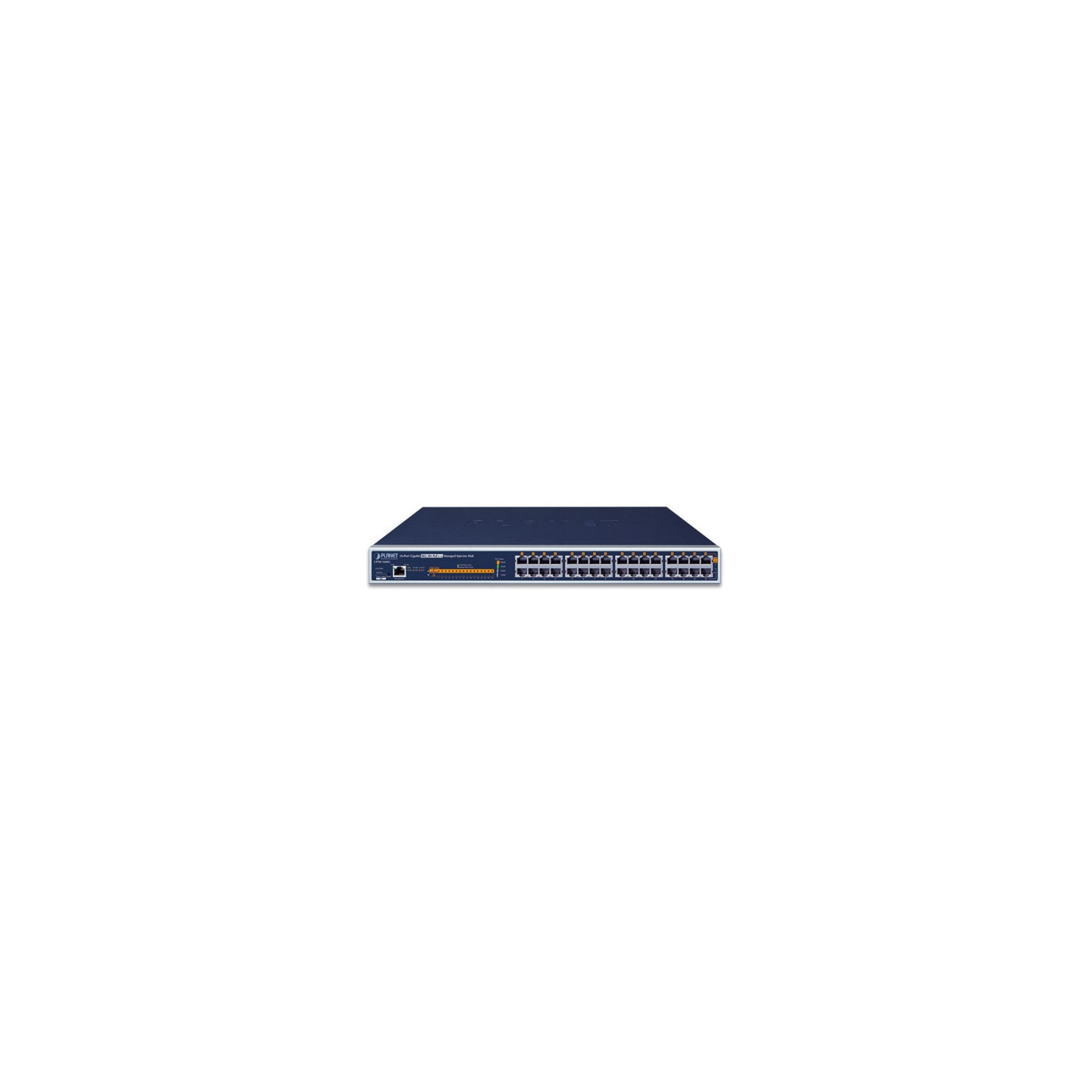

El UPOE-1600G se instala entre un conmutador Ethernet normal y los PD. Hay un total de 32 puertos RJ45 STP en el panel frontal del UPOE-1600G, de los cuales 16 puertos están en la pila inferior y funcionan como "entrada de datos", mientras que los otros 16 puertos están en la pila superior y funcionan como "salida PoE (datos y alimentación)". Tanto la alimentación como los datos se transfieren simultáneamente a través de cables UTP a varios PD 802.3bt/at sin afectar el rendimiento y las funciones de la red existente.
Con datos y alimentación a través de Ethernet desde una unidad, el UPOE-1600G puede reducir la instalación de cables de alimentación y eliminar la necesidad de tomas de corriente dedicadas en la pared, el techo o cualquier lugar inaccesible.
Para administrar de manera eficiente los dispositivos alimentados, el UPOE-1600G proporciona una interfaz de administración web remota en la que los administradores pueden controlar el sistema y las funciones PoE para los dispositivos alimentados. Puede detectar automáticamente el estado de energía de cada puerto y mostrar mensajes en su interfaz de administración web. Estas características también brindan a los usuarios una forma rentable de administrar el dispositivo a través de Internet cuando estén en el trabajo o en casa.
Como es el concentrador de inyector PoE++ administrado para redes VoIP, inalámbricas y de vigilancia, el UPOE-1600G presenta las siguientes funciones especiales de administración PoE:

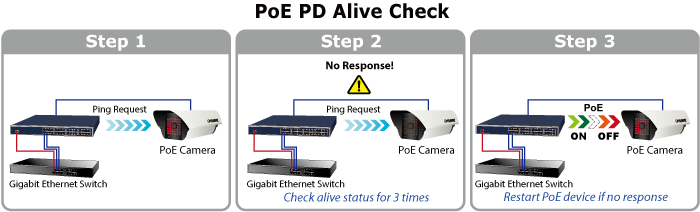

Los productos PoE administrados de PLANET adoptan no solo la tecnología Power over Ethernet, sino también el monitoreo automatizado de PD y el estado de PoE en tiempo real. El UPOE-1600G se puede configurar para supervisar el estado del PD conectado en tiempo real mediante una acción de ping a través del conmutador Ethernet de enlace ascendente. Una vez que el PD deja de funcionar y responder, el UPOE-1600G reciclará la energía del puerto PoE y hará que el PD vuelva a funcionar. También mejorará en gran medida la confiabilidad de la red, ya que el puerto PoE restablecerá la energía del PD, lo que reducirá la carga de administración del administrador.

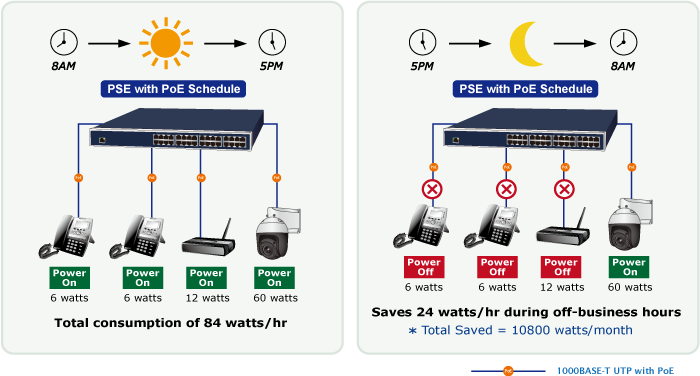

En el marco de la tendencia mundial de ahorro de energía y de la contribución a la protección del medio ambiente en la Tierra, el UPOE-1600G puede controlar eficazmente la fuente de alimentación, además de su capacidad de proporcionar una gran potencia en vatios. La función de "programación de PoE" incorporada le ayuda a habilitar o deshabilitar la alimentación de energía PoE para cada puerto PoE durante intervalos de tiempo específicos y es una función poderosa para ayudar a las PYMES o empresas a ahorrar energía y dinero. También aumenta la seguridad al apagar los dispositivos de salida que no deberían estar en uso durante las horas no laborales.

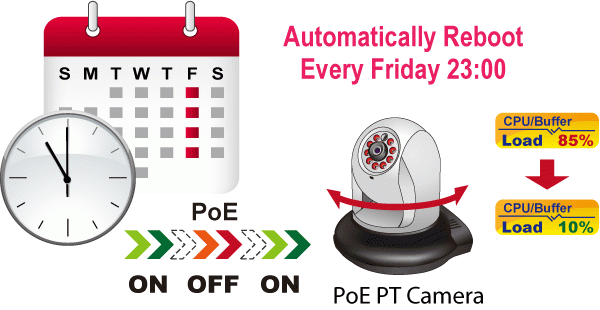

El UPOE-1600G permite que cada una de las cámaras IP PoE o puntos de acceso inalámbricos PoE conectados se reinicie a una hora específica cada semana. Por lo tanto, reducirá la posibilidad de que la cámara IP o el punto de acceso se bloqueen como resultado del desbordamiento del búfer.

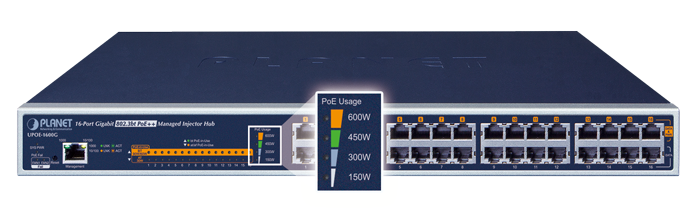

El UPOE-1600G ayuda a los usuarios a monitorear el estado actual del uso de energía PoE de manera fácil y eficiente mediante su indicador LED avanzado. El panel frontal del UPOE-1600G, denominado “PoE Power Usage”, tiene cuatro LED verdes que indican 150 W, 300 W, 450 W y 600 W de uso de energía PoE.

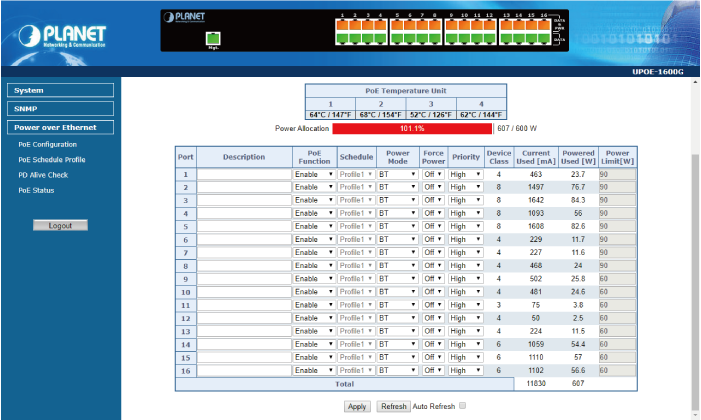

A través del cuadro de uso de energía en la interfaz de administración web, el UPOE-1600G permite al administrador monitorear el estado del uso de energía de los PD conectados en tiempo real.
Con una capacidad de salida PoE de hasta 95 vatios, el UPOE-1600G puede extenderse a una distancia mucho mayor utilizando el extensor PLANET PoE para alimentar el PD PoE que se puede instalar a más de 100 metros de distancia. Al conectar en cadena varios extensores PLANET PoE, ofrece la gran flexibilidad de duplicar, triplicar o cuadriplicar la distancia de la red PoE.
El UPOE-1600G presenta un diseño de bajo ruido y un sistema de ventilación eficaz. Admite la tecnología de ventilador inteligente que controla automáticamente la velocidad del ventilador integrado para reducir el ruido y mantener la temperatura del concentrador de inyectores administrado PoE++ 802.3bt para una capacidad de salida de energía óptima. El UPOE-1600G puede funcionar de manera confiable, estable y silenciosa en cualquier entorno sin afectar su rendimiento.
Interfaz Puertos de entrada de "datos": 16 puertos de salida RJ45
"datos + alimentación": 16 puertos
de gestión RJ45: 1 x RJ45; 10/100/1000BASE-T, negociación automática, auto-MDI/MDIX
Velocidad de datos 10/100/1000Mbps
LED Sistema:
SYS PWR x 1 (verde)
Falla de PoE x 1 (rojo)
Falla del ventilador x 2 (rojo)
Puerto de administración x 2:
1000 (verde)
10/100 (naranja)
por puerto PoE:
802.3bt/UPoE PoE en uso x 1 (verde)
802.3at PoE en uso x1 (naranja)
LED de uso de energía PoE x4 (verde)
Requisitos de alimentación 100-240 V CA, 50/60 Hz, 8 A
Consumo de energía 800 vatios (máx.)/2729BTU
Ventilación Ventilador x 3
Dimensiones (ancho x fondo x alto) 444 x 301 x 44 mm, altura 1U
Recinto Metal
Peso 4,8 kg
Estándar PoE 802.3bt PoE++ PSE
Compatible con versiones anteriores de IEEE 802.3at PoE PSE
Tipo de fuente de alimentación PoE ■ 802.3bt
■ UPoE
■ Tramo final
■ Tramo medio
■ Fuerza
Salida de alimentación PoE Por puerto 52 V CC
■ Modo 802.3bt, Puerto-1 a Puerto-8: máximo 90
vatios ■ Modo 802.3bt, Puerto-9 a Puerto-16: máximo 60 vatios
■ Modo UPoE, Puerto-1 a Puerto-8: máximo 95
vatios ■ Modo UPoE, Puerto-9 a Puerto-16: máximo 72 vatios
■ Modo de fin de tramo: máximo 36 vatios
■ Modo de tramo medio: máximo 36 vatios
Asignación de pines de alimentación ■ 802.3bt: 1/2(-), 3/6(+), 4/5(+), 7/8(-)
■ UPoE: 1/2(-), 3/6(+), 4/5(+), 7/8(-)
■ Tramo final: 1/2(-), 3/6(+)
■ Tramo medio: 4/5(+), 7/8(-)
Presupuesto de energía PoE 600 vatios (máx.)
Número de PD 802.3bt tipo 4 de 90 W 6
Número de PD 802.3bt tipo 3 de 60 W 10
Número de PD 802.3at 16
Interfaz de gestión Web, PLANET Smart Discovery Lite
Función de gestión Configuración de las funciones del sistema/gestión
Actualización
del firmware web Trampa SNMP para la notificación de alarmas de eventos
Gestión de PoE Límite de energía por consumo
Modo
de administración PoE Programación
de energía por puerto Habilitación/deshabilitación
de energía por puerto Selección del modo de operación PoE por puerto Prioridad
de alimentación de energía Protección
contra sobretemperatura Uso y estado
actual por puerto Consumo
total de energía Comprobación
de PD vivo Reciclaje de energía programado
Cumplimiento normativo FCC Parte 15 Clase A, CE
Cumplimiento de normas IEEE 802.3 10BASE-T Ethernet
IEEE 802.3u 100BASE-TX Fast Ethernet
IEEE 802.3ab 1000BASE-T Gigabit Ethernet
IEEE 802.3af Alimentación a través de Ethernet IEEE 802.3at Alimentación a través de Ethernet
Plus
IEEE 802.3bt Alimentación a través de Ethernet Plus Plus RFC
768: UDP
RFC 791: IP
RFC 2068 HTTP
RFC 1157: SNMP v1
RFC 1902: SNMP v2c
RFC 2273: SNMPv3
RFC 5424: Syslog
Cable de red 10BASE-T: 4 pares UTP Cat5 hasta 100 m (328 pies)
100BASE-TX: 4 pares UTP Cat5 hasta 100 m (328 pies)
1000BASE-T: 4 pares UTP Cat5e/6 hasta 100 m (328 pies)
EIA/TIA- 568 STP de 100 ohmios (100 m)
Operativo Temperatura: 0 ~ 50 grados C
Humedad relativa: 5 ~ 90% (sin condensación)
Almacenamiento Temperatura: -10 ~ 70 grados C
Humedad relativa: 5 ~ 90% (sin condensación)
