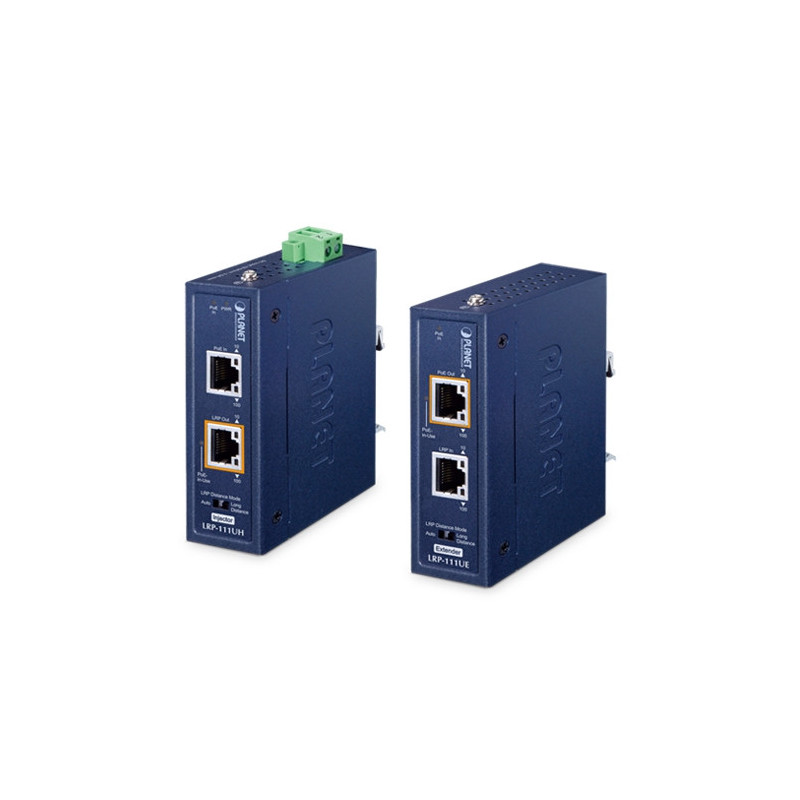

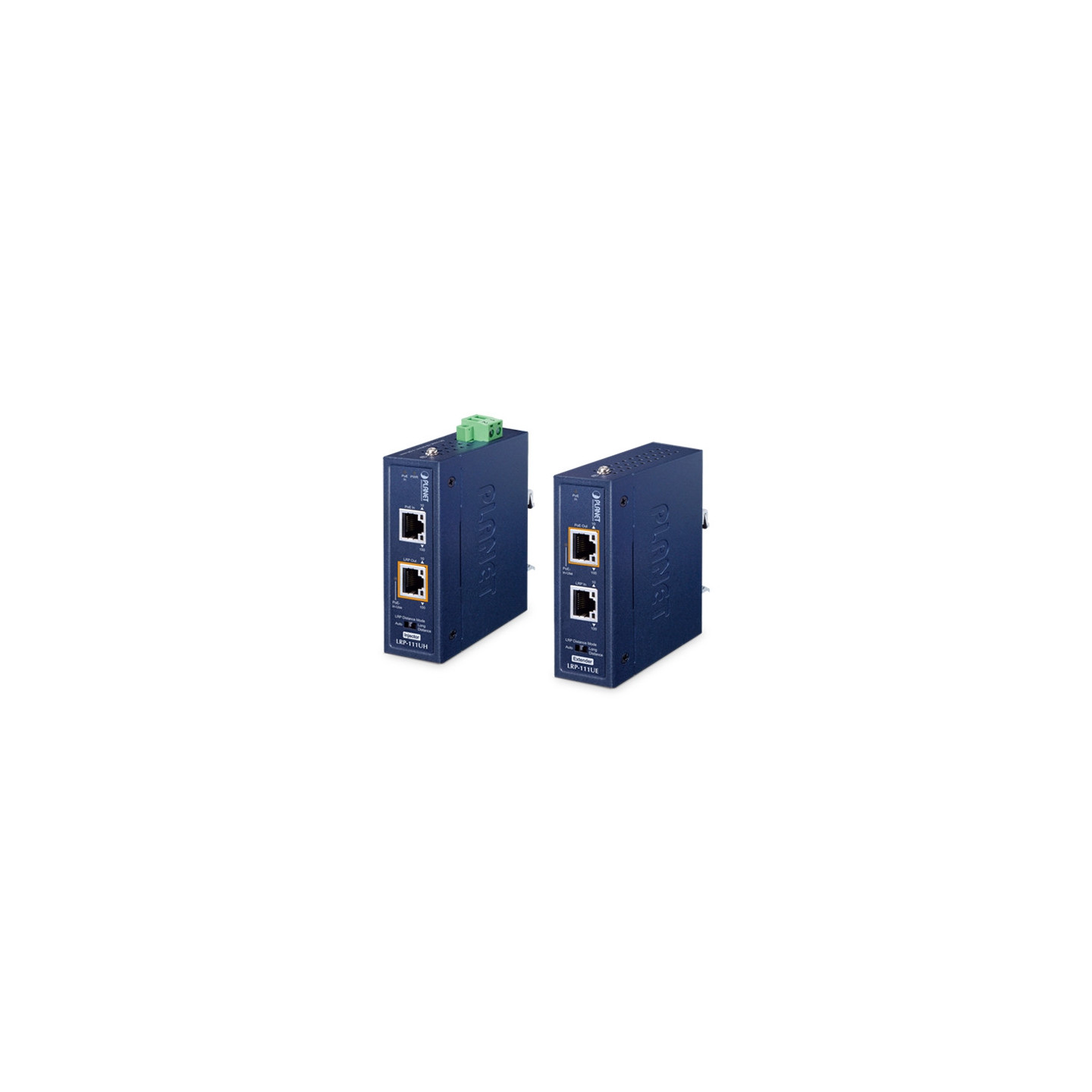

PLANET LRP-111U-KIT

LRP-111U-KIT

LRP-111UH LRP-111UE

Funciones

Inyector PoE de largo alcance Extensor PoE de largo alcance

Especificaciones de hardware

Interfaz Ethernet

      LRP-111UH LRP-111UE

Cobre 10/100BASE-TX RJ45

semidúplex o dúplex completo/detección automática, MDI/MDI-X

Estándar de alimentación a través de Ethernet IEEE 802.3bt PoE PD (dispositivo alimentado) IEEE 802.3bt PoE PSE

(equipo de fuente de alimentación)

Entrada PoE Admite PSE de tramo medio y final Rango de entrada: 52 ~ 54 V CC Admite PSE de tramo medio y final

Salida PoE － 54 V CC, 1,1 A máx.

Presupuesto de PoE － Hasta 60 vatios

Modo PoE － Tramo final + tramo medio,

pin RJ45 1/2 (-), 3/6 (+), 4/5 (+), 7/8 (-)

Velocidad de datos 10/100 Mbps

Cableado Cable UTP Cat5e o superior

Distancia máxima 100m

Tamaño máximo de fotograma 1522 bytes

Interfaz PoE de largo alcance

      LRP-111UH LRP-111UE

Conectividad 1 conector RJ45 de 10/100 Mbps PoE de

largo alcance a través de UTP PSE 1 conector RJ45 de

10/100 Mbps PoE de largo alcance a través de UTP PD

Entrada de energía － 52-54 V CC

Potencia de salida 54 V CC －

Asignación de pin de alimentación RJ45 Pin 1, 2, 4, 5 VCC+

RJ45 Pin 3, 6, 7, 8 VCC- RJ45 Pin 1, 2, 4, 5 VCC+

RJ45 Pin 3, 6, 7, 8 VCC-

Cableado Cable UTP Cat.5e o superior

Distancia máxima Máx. 500 m con salida PoE++ a 100 Mbps (328 pies)

Máx. 800 m con salida PoE++ a 10 Mbps (1.640 pies)

Rendimiento

Distancia

Velocidad de datos

LRP-111UE 802.3bt Capacidad de salida PoE

LRP-111UH con 54V DC in

LRP-111UH con bt PoE++ en

100m

100 Mbps

65,62 W

66,74 W

200m

100 Mbps

53,42 W

57,77 W

300m

100 Mbps

38,82 W

39,9 W

400m

100 Mbps

34,2 W

35.374W

500m

100 Mbps

27,26 W

29,6 W

600m

10 Mbps

22,6 W

23.754W

700m

10 Mbps

17,91 W

17,91 W

800m

10 Mbps

15,56 W

15,56 W

Nota:LRP-111UKIT tiene una longitud máxima de cable de 800 m con una velocidad de 10 Mbps. A una longitud de cable de 500 m, la velocidad aumenta a 100 Mbps.

Interruptor DIP Modo de puerto de largo alcance: Automático:

modo de negociación automática con una velocidad de datos máxima de 100 Mbps y una distancia

de cable UTP de 500 metros Larga distancia: puerto de largo alcance equipado con una velocidad de datos de 10 Mbps y admite una distancia de cable UTP de hasta 800 metros

Conector Bloque de terminales extraíble de 2 pines

Consumo de energía LRP-111UH:

Máx. 3 vatios (sistema activado)

Máx. 98 vatios (Ethernet + PoE a plena carga)

LRP-111UE:

Máx. 4 vatios (sistema activado)

Máx. 98 vatios (Ethernet + PoE a plena carga)

Dimensiones (ancho x fondo x alto) 30 x 70 x 104 mm

Peso LRP-111UH:

240 g

LRP-111UE:

238 g

Recinto Caja metálica de tamaño compacto IP 30

Instalación Kit de carril DIN o oreja de montaje en pared

Protección contra descargas electrostáticas 6KV CC

Indicadores LED LRP-111UH:

5 x LEDs

PWR

PoE en PoE En

uso

Velocidad de Lan (10:Verde 100: Ámbar)

Velocidad LRP (10:Verde 100: Ámbar)

LRP-111UE:

4 x LEDs

PoE en PoE En

uso

Velocidad de LAN (10:Verde 100: Ámbar)

Velocidad LRP (10:Verde 100:Ámbar)

Conformidad con las normas

Cumplimiento de la normativa FCC Parte 15 Clase A, CE

Pruebas de estabilidad IEC 60068-2-32 (caída libre)

IEC 60068-2-27 (choque)

IEC 60068-2-6 (vibración)

Cumplimiento de normas IEEE 802.3 10BASE-T Ethernet

IEEE 802.3u 100BASE-TX Fast Ethernet

IEEE 802.3af Alimentación a través de Ethernet (802.3at Tipo 1)

IEEE 802.3at Alimentación a través de Ethernet (802.3at Tipo 2)

IEEE 802.3bt Alimentación a través de Ethernet (802.3bt Tipo 3)

IEEE 802.3bt Alimentación a través de Ethernet (802.3bt Tipo 4)

Medio ambiente

Temperatura En funcionamiento: -40 ~ 75 grados C

Almacenamiento: -40 ~ 85 grados C

Humedad En funcionamiento: 5 ~ 90% (sin condensación)

Almacenamiento: 5 ~ 95% (sin condensación)

Nota La velocidad y el rendimiento del LRP-111U-KIT están relacionados con la calidad del cable utilizado.
