Controlador de visión ultra compacto AMD Ryzen™ V1000 con E/S específicas de visión y control en tiempo real

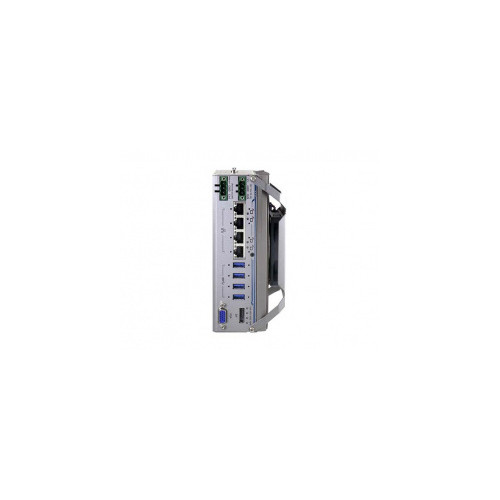

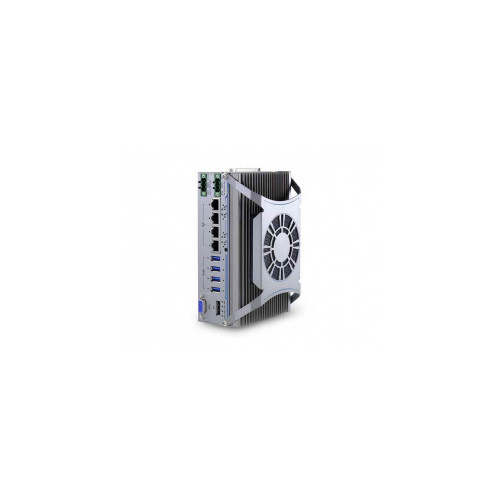

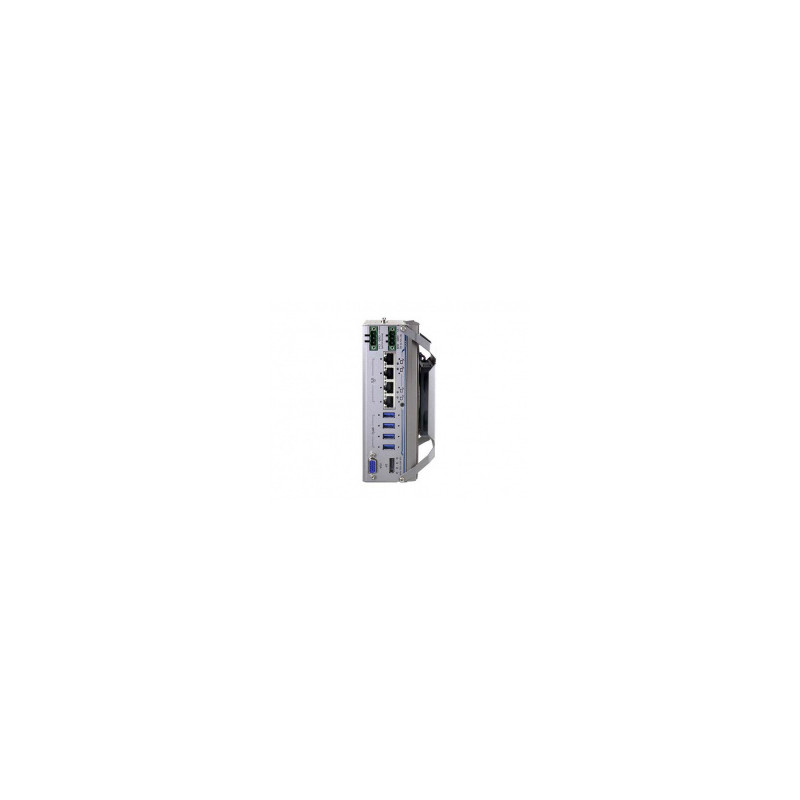

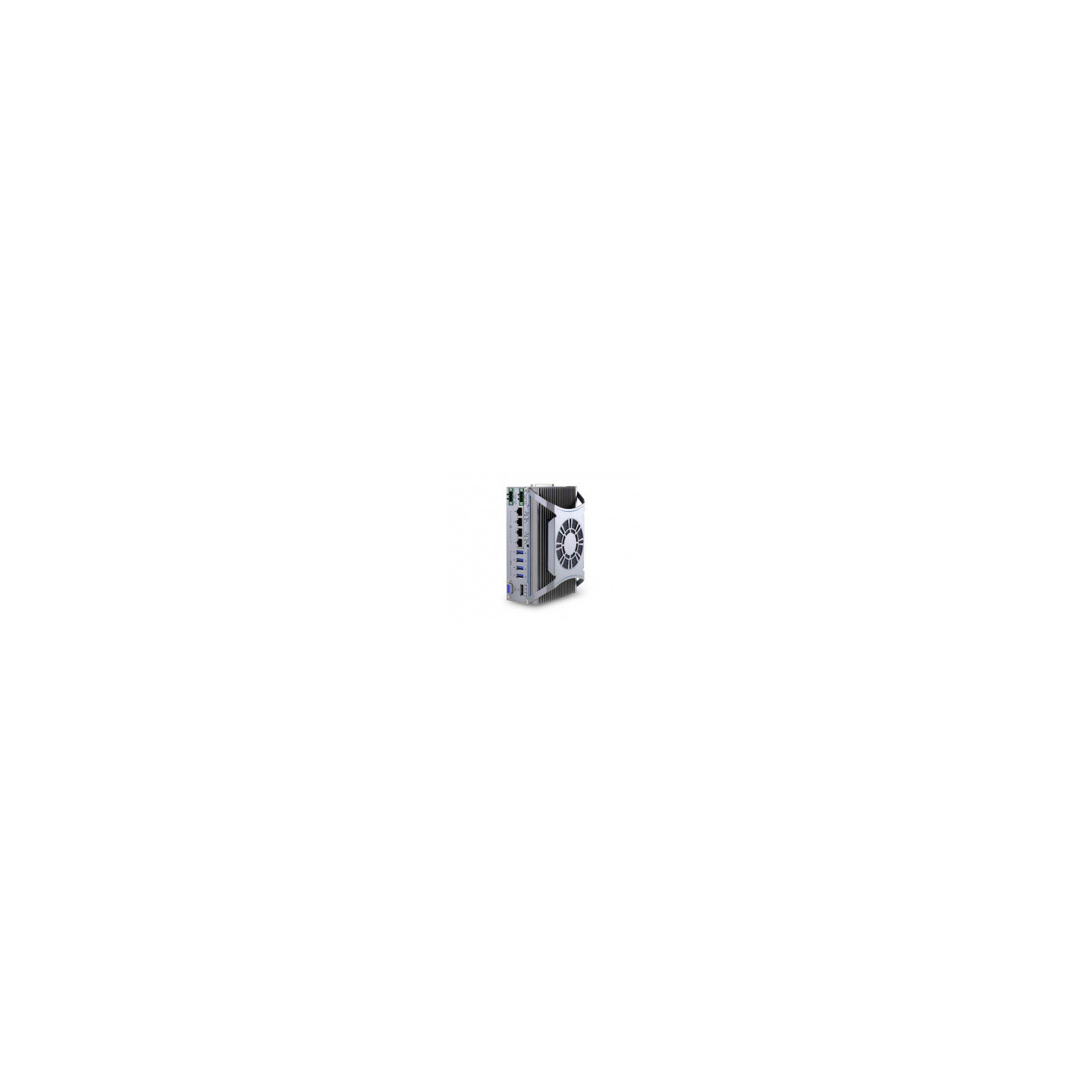

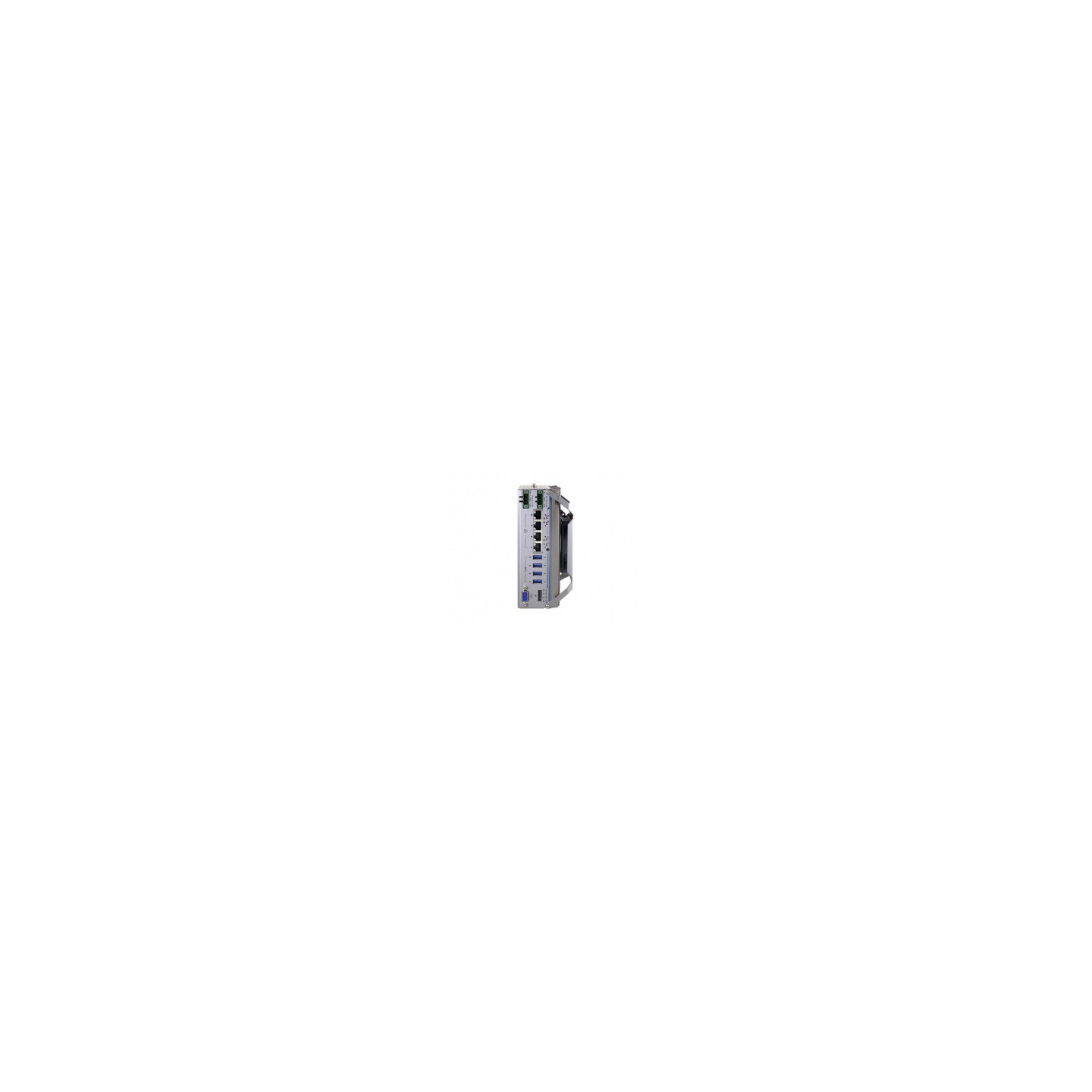

Nuvis-534RT es un controlador de visión ultracompacto y de alto rendimiento con interfaces de cámara integradas, E/S específicas de visión y control en tiempo real para aplicaciones de visión artificial. Equipado con el procesador AMD Ryzen™ Embedded V1807B de 4 núcleos y 8 hilos, proporciona un rendimiento excelente equivalente al de las CPU de escritorio convencionales, al tiempo que conserva unas dimensiones compactas de 8,2 cm x 11,8 cm x 17,6 cm (3,4" x 4,6" x 6,9").
Nuvis-534RT ofrece configuraciones únicas de E/S orientadas a la visión, que incluyen un controlador de iluminación de corriente constante para impulsar directamente las luces LED, una salida de disparo aislada de 12 V para activar cámaras, una entrada de codificador para adquirir información de posición y DIO para conectarse a sensores/actuadores. Todas las E/S orientadas a la visión anteriores pueden ser gestionadas por la tecnología patentada DTIO V2 o NuMCU de Neousys para garantizar un disparo/respuesta en tiempo real en una escala de microsegundos.
La combinación de alto rendimiento y tamaño reducido le da a Nuvis-534RT una ventaja distintiva de 1-2 golpes donde el sistema de visión se puede implementar fácilmente con cámaras USB 3.1 Gen1 y GigE y sin restricciones de espacio.
Nuvis-534RT-DTIO
Controlador de visión ultra compacto AMD Ryzen™ V1807B con E/S específicas de visión y control en tiempo real por DTIO
Nuvis-534RT-NuMCU
Controlador de visión ultra compacto AMD Ryzen™ V1807B con E/S específicas de visión y control en tiempo real de NuMCU
| System Core | |
|---|---|
| Processor | AMD Ryzen™ V1807B CPU (4C/ 8T, 2M Cache, 3.35/ 3.8 GHz,35W - 54W TDP) |
| Graphics | Vega GPU with 11 compute units |
| Memory | Up to 32 GB DDR4-3200 SDRAM by one SODIMM sockets |
| Vision-Specific I/O Interface | |
| LED Lighting Controller | 4-CH LED lighting controller output , supporting - Constant current mode (up to 2 A per channel, 100 kHz dimming control) - Constant voltage mode (24 VDC, 100 kHz dimming control) |
| Camera Trigger | 4-CH camera trigger output (12 VDC output) |
| Encoder Input | 1-CH quadrature encoder input (A/ B/ Z) |
| Isolated Digital Output | 4-CH isolated high-speed DO (< 2 us transient time, for strobe/PWM) 4-CH isolated high-current DO (up to 500 mA rated current) |
| Isolated Digital Input | 8-CH isolated high-speed digital input (< 2 us transient time) |
| Real-time I/O Control | Patented MCU-based real-time I/O control with DTIO V2 or NuMCU firmware |
| General I/O Interface | |
| Ethernet port | 4x Gigabit Ethernet ports by Intel® I350-AM4 controller |
| PoE+ | IEEE 802.3at PoE+ PSE, 80 W total power budget |
| USB | 4x USB 3.1 Gen1 (5 Gbps) ports |
| Video Port | 1x VGA connector, supporting 1920 x 1200 resolution 1x DP connector, supporting 4k2k resolution |
| Serial Port | 1x Software-programmable RS-232/422/485 ports (COM1) 3x 3-wire RS-232 ports (COM2/3/4) or 1x RS-422/485 port (COM2) |
| Audio | 1x 3.5 mm jack for mic-in and speaker-out |
| Storage Interface | |
|---|---|
| M.2 | 1x M.2 2280 M key NVMe socket (PCIe Gen3 x2)for NVMe SSD |
| Power Supply | |
| DC Input | 1x 3-pin pluggable terminal block for 8V to 35V DC input |
| Remote Ctrl. & Status Output | 1x3-pin pluggable terminal block for remote control and PWR LED output |
| Mechanical | |
| Dimension | 82 mm (W) x 118 mm (D) x 176 mm (H) |
| Weight | 1.5 kg |
| Mounting | DIN-rail mount (standard) or Wall-mount (optional) |
| Fan | External-accessible 80mm x 80mm fan for system heat dissipation |
| Environmental | |
| Operating Temperature | -25°C ~ 70°C */** |
| Storage Temperature | -40°C ~85°C |
| Humidity | 10%~90% , non-condensing |
| Vibration | Operating, MIL-STD-810G, Method 514.6, Category 4 |
| Shock | Operating, MIL-STD-810G, Method 516.6, Procedure I, Table 516.6-II |
| EMC | CE/FCC Class A, according to EN 55032 & EN 55024 |
* For sub-zero and over 60°C operating temperature, a wide temperature HDD or Solid State Disk (SSD) is required.
** Operating temperature is up to 70°C only if external-accessible fan is installed.
