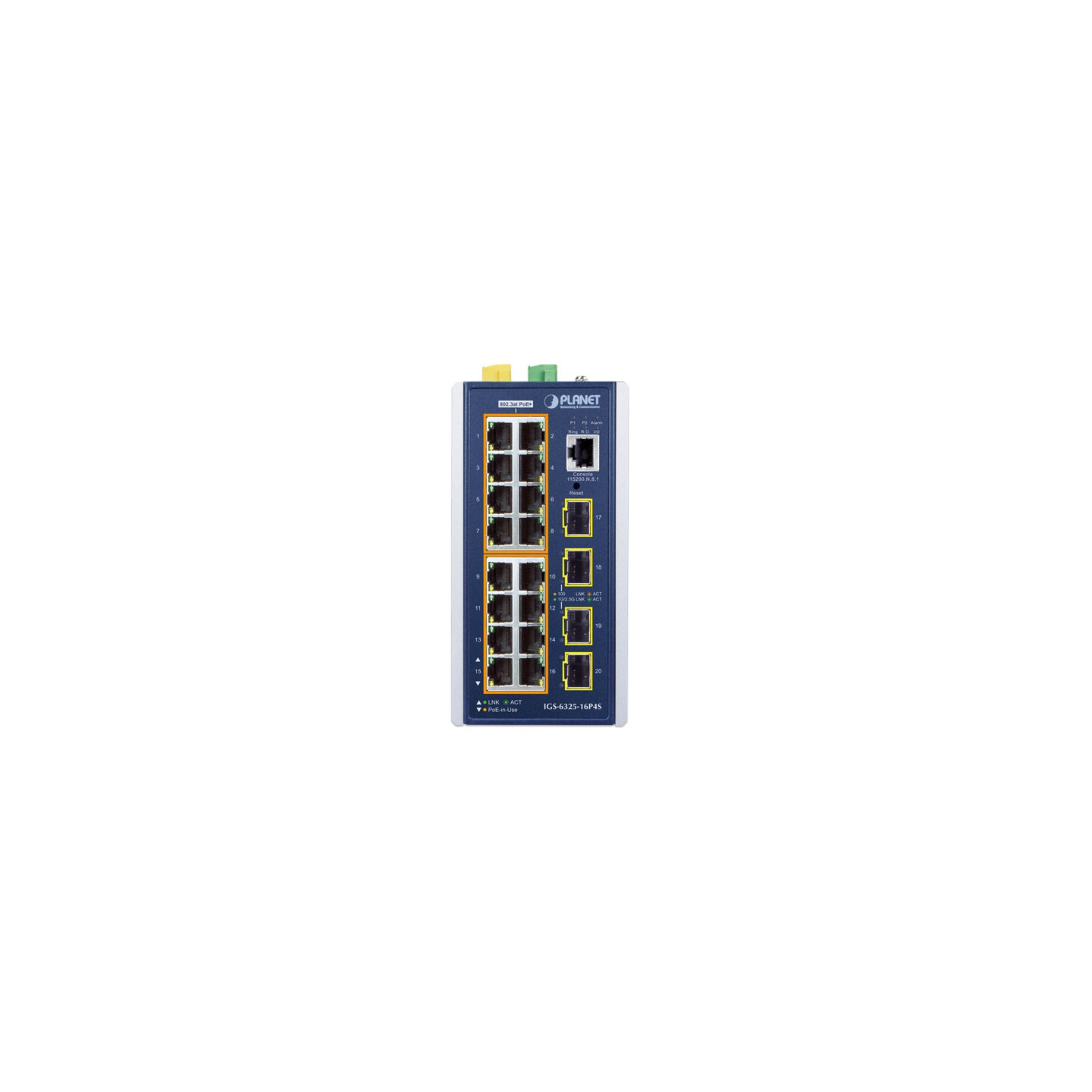

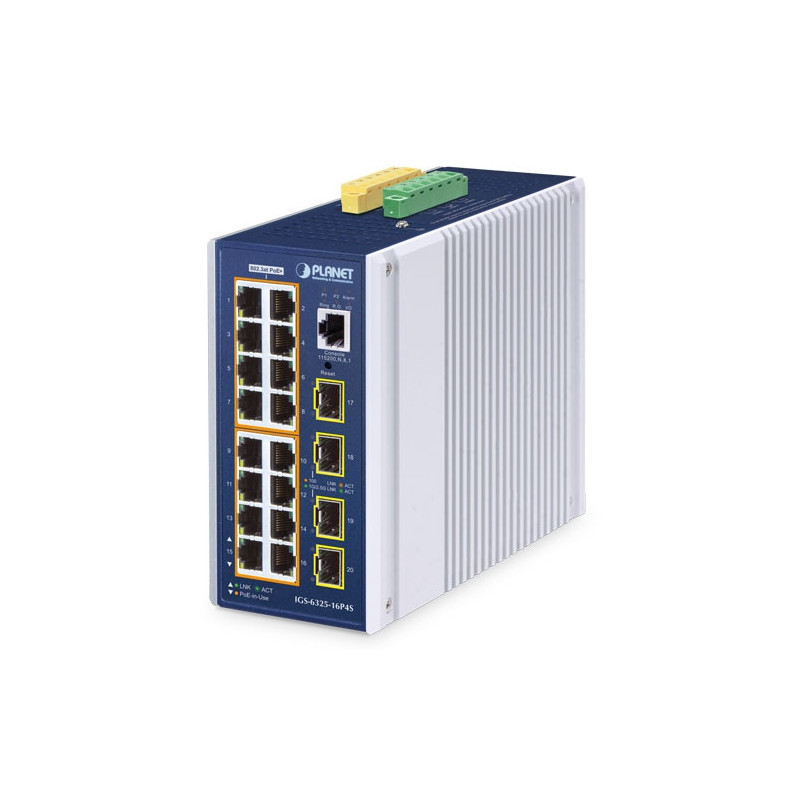

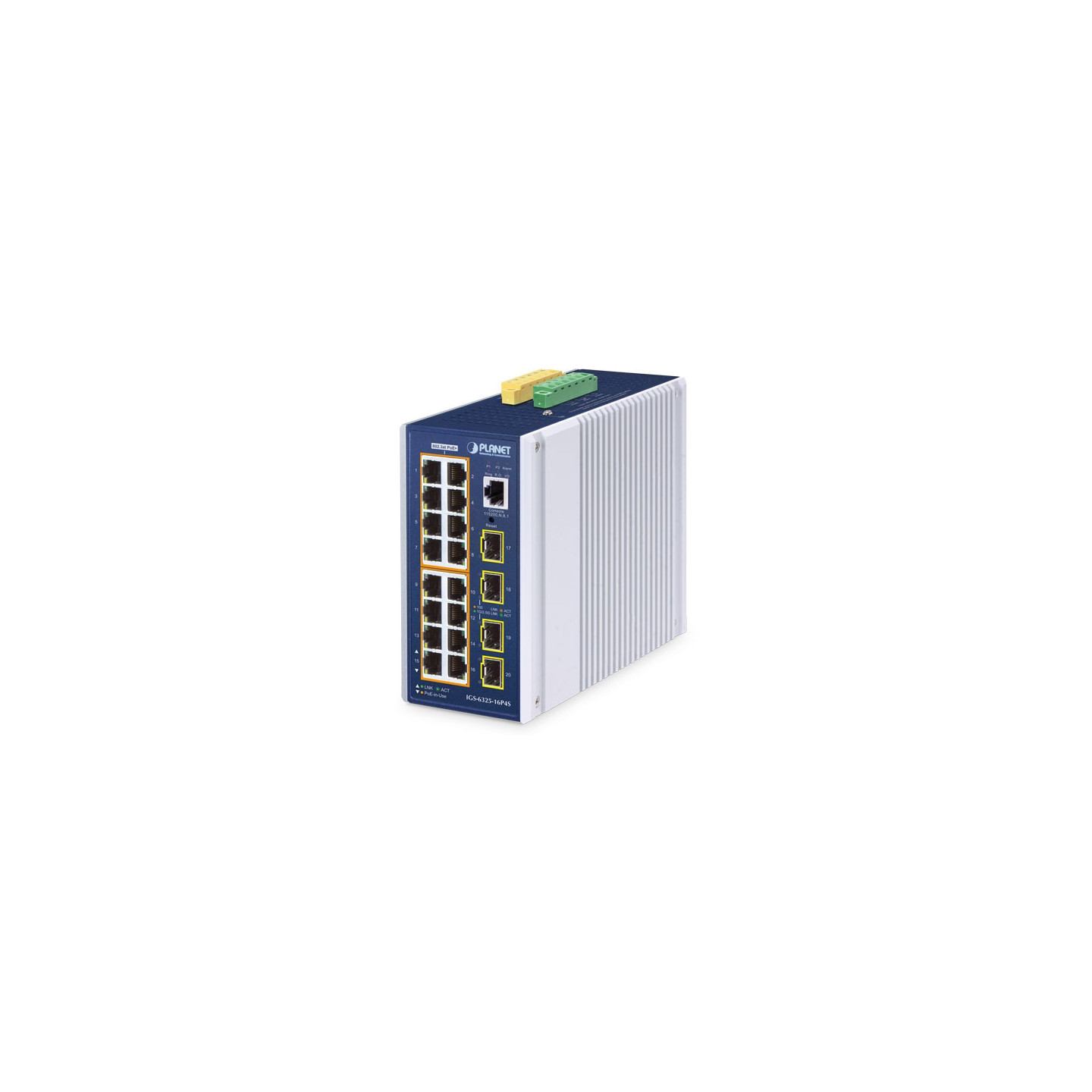

PLANET IGS-6325-16P4S

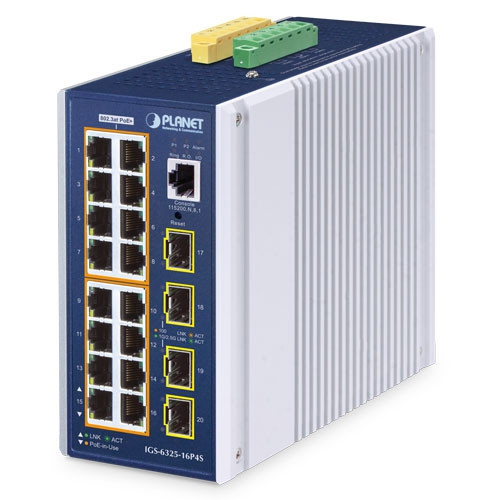

Especificaciones de hardware

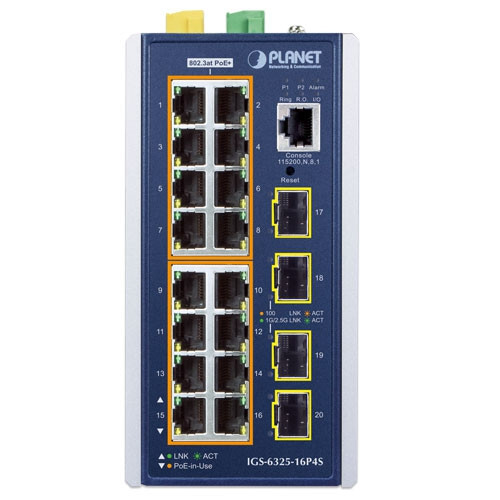

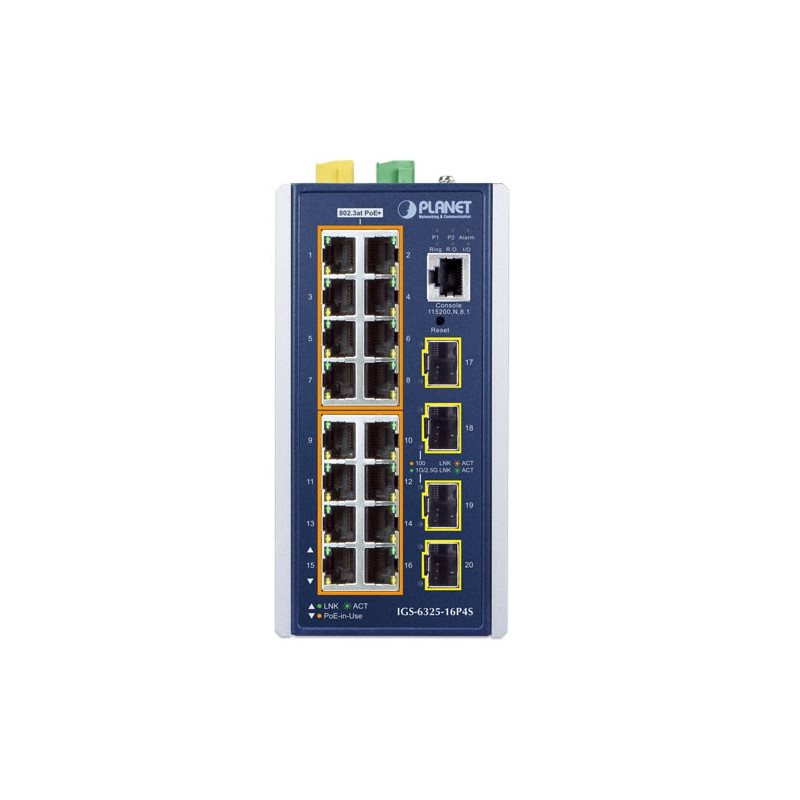

Puertos de cobre 16 puertos RJ45 10/100/1000BASE-T auto-MDI/MDI-X

Tragamonedas SFP 4 interfaces SFP 1000BASE-SX/LX/BX (Port-17 a Port-20)

Compatible con 100BASE-FX y 2500BASE-X SFP

Puerto de inyector PoE 16 puertos con función de inyector PoE 802.3at/af (Puerto-1 a Puerto-16)

Consola 1 puerto serie RJ45 a RS232 (115200, 8, N, 1)

Botón de reinicio < 5 segundos: reinicio del sistema

> 5 segundos: Predeterminado de fábrica

Protección contra descargas electrostáticas 6KV CC

Recinto Carcasa de aluminio IP30

Instalación Kit de carril DIN y kit de montaje en pared

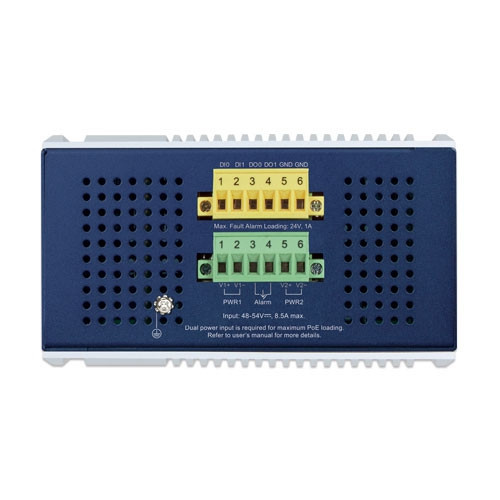

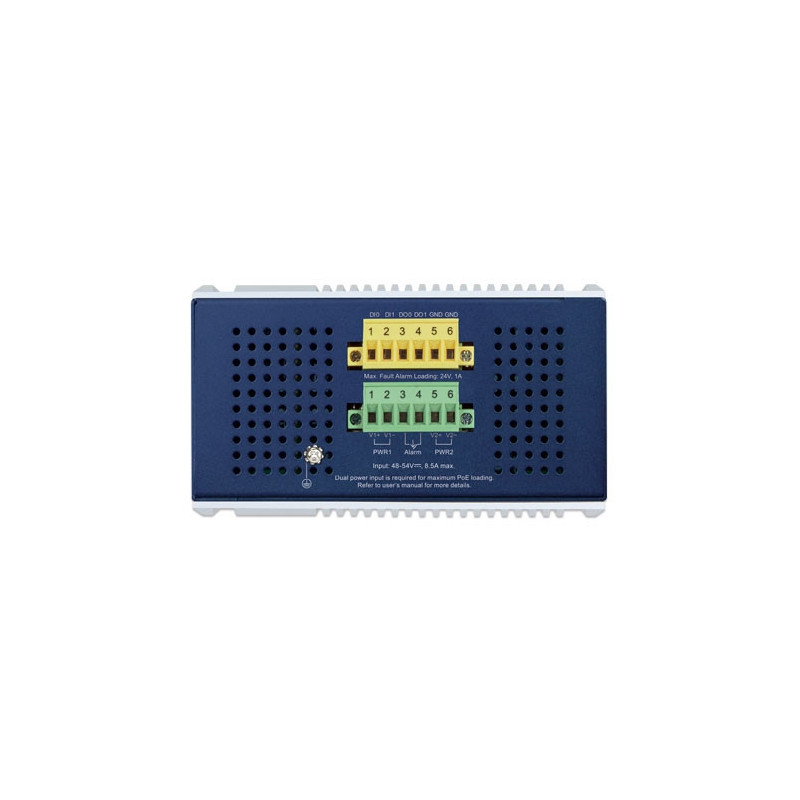

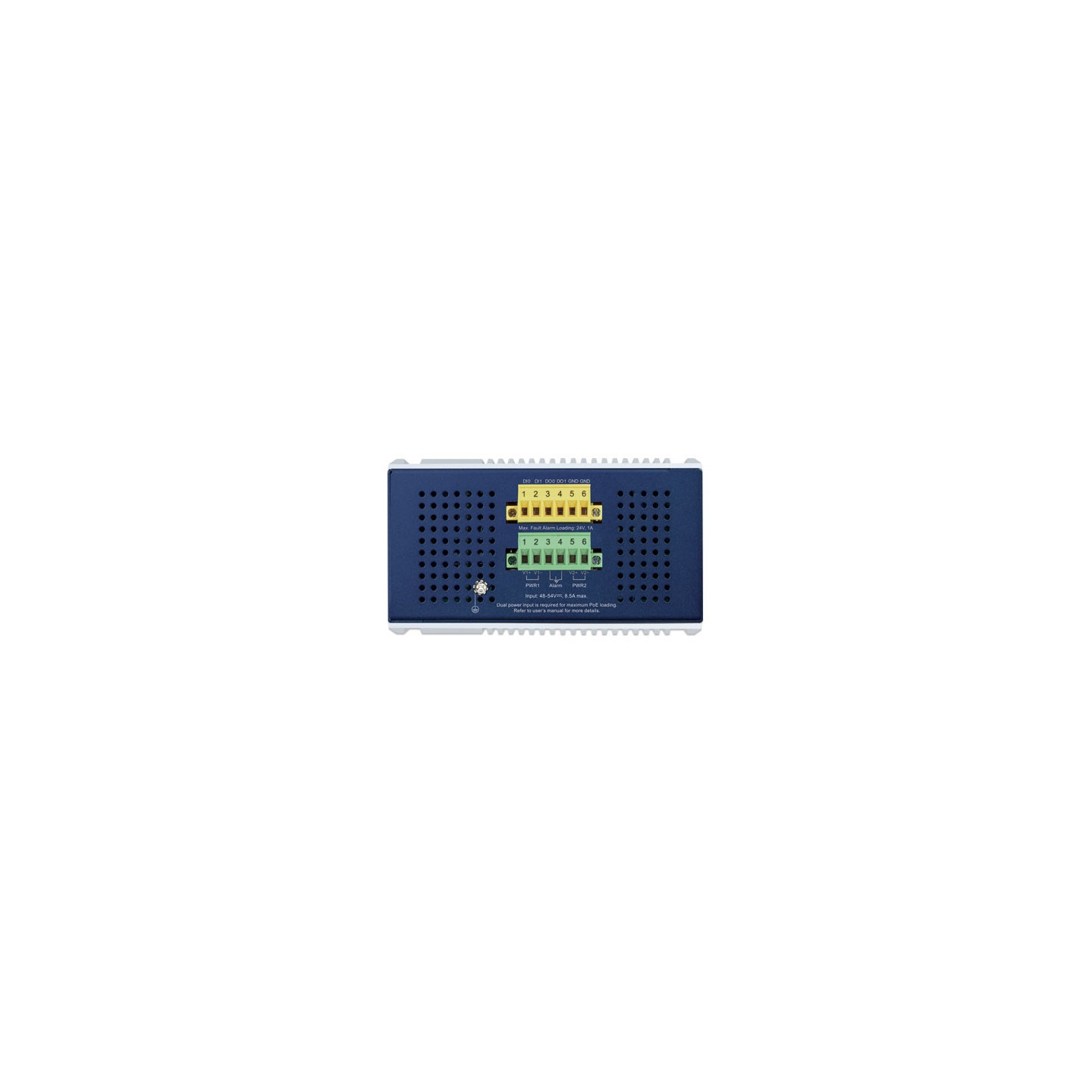

Conector Bloque de terminales extraíble de 6 pines para entrada

de alimentación Pin 1/2 para Power 1, Pin 3/4 para alarma de fallo, Pin 5/6 para Power 2

Bloque de terminales extraíble de 6 pines para interfaz

DI/DO Pin 1/2 para DI 1 y 2, Pin 3/4 para DO 1 y 2, Pin 5/6 para GND

Alarma Una salida de relé para corte de energía. Capacidad de transporte de corriente del relé de alarma: 1A @ 24V DC

Entrada digital 2 entradas digitales (DI)

Nivel 0: -24 V ~ 2,1 V (±0,1 V)

Nivel 1: 2,1 V ~ 24 V (±0,1 V)

Carga de entrada a 24 V CC, 10 mA máx.

Salida digital 2 salidas digitales (DO)

Colector abierto a 24 V CC, 100 mA máx.

Dimensiones (ancho x fondo x alto) 76 x 135 x 152 mm

Peso 1530g

Requisitos de alimentación Doble 48~54 V CC (se recomiendan >51 V CC para salida PoE+)

Consumo de energía Máx. 17,4 vatios/59,334 BTU (Encendido sin conexión)

Máx. 394 vatios/1343,54 BTU (Carga completa con función PoE)

Indicador LED Sistema:

Alimentación 1 (verde)

Alimentación 2 (verde)

Alarma de fallo (rojo)

Anillo (verde)

Propietario del anillo (verde)

DIDO (rojo)

por 10/100/1000T RJ45 PoE+ Puertos:

PoE en uso (ámbar)

LNK/ACT (verde)

por interfaz SFP:

100 LNK/ACT (ámbar)

1G/2,5G LNK/ACT (verde)

Especificaciones de Switch

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 52 Gbps/sin bloqueo

Rendimiento (paquete por segundo) 38.6Mpps@ paquete de 64 bytes

Tabla de direcciones 16K entradas, aprendizaje automático de direcciones de origen y antigüedad

Búfer de datos compartidos 32 Mbits

Bastidor Jumbo 10K bytes

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

completo Contrapresión para semidúplex

Alimentación a través de Ethernet

Estándar PoE Alimentación a través de Ethernet Plus / PSE IEEE 802.3at

Tipo de fuente de alimentación PoE Tramo final

Salida de alimentación PoE Estándar

IEEE 802.3af Por puerto 48 V ~ 51 V CC, máx. 15,4 vatios

Estándar

IEEE 802.3at Por puerto 51 V ~ 54 V CC, máx. 36 vatios

Asignación de pines de alimentación 1/2(+), 3/6(-)

Presupuesto de energía PoE Entrada

de potencia de señal 240 W máximo (dependiendo de la entrada de energía)

Entrada

de alimentación dual 360 W máximo (dependiendo de la entrada de energía)

※ La entrada de alimentación dual debe ser la misma que el voltaje de CC, como 54 V dual

Número máx. de PD de clase 2 16

Número máx. de PD de clase 3 16

Número máx. de PD de clase 4 10

Funciones de gestión de PoE

Modo PoE mejorado Estándar/Heredado/Fuerza

Gestión de PoE Verificación

de PD Alive Reciclaje de energía programado Programación de PoE

Monitoreo de

uso de

PoE Extensión de PoE

Detección en vivo de dispositivos PoE activos Sí

Reciclaje de energía PoE Sí, horario diario o predefinido

Programación de PoE 4 perfiles de programación

Modo de extensión PoE Sí, máx. hasta 160 metros

Función de capa 3

IP Interfaces Máx. 128 interfaces VLAN

Tabla de enrutamiento Máx. 128 entradas

de enrutamiento Máx. 4K H/W entradas de tabla de enrutamiento

Protocolos de enrutamiento Enrutamiento

estático de hardware IPv4 Enrutamiento

estático de hardware IPv6 RIPv2

IPv4 OSPFv2 enrutamiento

dinámico IPv6 OSPFv3

Función de capa 2

Configuración de puertos Deshabilitación/habilitación

de puertos Negociación automática Selección

del modo dúplex completo y semidúplex de 10/100/1000 Mbps Deshabilitación/habilitación

del control de flujo Control del modo de ahorro de energía

Estado del puerto Muestre el modo dúplex de velocidad de cada puerto, el estado del enlace, el estado del control de flujo,

el estado de la negociación automática, el estado del enlace troncal

Duplicación de puertos TX / RX / Ambos

Monitor

de varios a 1 RMirror - Analizador de puerto conmutado remoto (Cisco RSPAN)

Admite hasta 5 sesiones

VLAN VLAN basada en etiquetas IEEE 802.1Q, hasta 255 grupos

de VLAN Tunelización IEEE 802.1ad Q-in-Q VLAN privada perimetral

(PVE)

VLAN basada en MAC VLAN

basada en protocolo VLAN

de voz

MVR (registro de VLAN de multidifusión)

GVRP (GARP VLAN Registration Protocol

) Hasta 4K grupos de VLAN, de 4094 ID de VLAN

Agregación de enlaces IEEE 802.3ad LACP/troncal

estática Admite

transporte de puertos estáticos (20 puertos/10 grupos máx.)

LACP dinámico (20 puertos/10 grupos máx.)

Protocolo de árbol de expansión Protocolo de árbol de expansión IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s Protección BPDU

Indagación IGMP Indagación IPv4 IGMP (v1/v2/v3), hasta 255 grupos

de multidifusión Compatibilidad con

el modo de consulta IPv4 IGMP Filtrado de puertos IGMP Filtrado de

puertos Registro de VLAN de multidifusión

Espionaje MLD Indagación IPv6 MLD (v1/v2), hasta 255 grupos

de multidifusión Compatibilidad con el modo de consulta IPv6 MLD

Control de ancho de banda Control de

ancho de banda por puerto Entrada: 500 Kb ~ 1000 Mbps

Salida: 500 Kb ~ 1000 Mbps

ANILLO Compatible con ERPS, cumple con ITU-T G.8032v1 y v2

Tiempo de recuperación < 50ms

Sincronización IEEE 1588v2 PTP (Precision Time Protocol)

Reloj

transparente de igual a igual Reloj transparente de extremo a extremo

QoS Basado en la clasificación del tráfico, prioridad estricta y prioridad de 8 niveles WRR

para el número

de puerto de conmutación

Prioridad

802.1p Campo DSCP/TOS de la etiqueta

VLAN 802.1Q en el paquete IP

Funciones de seguridad

Lista de control de acceso ACL basada en IP/ACL

basada en MAC ACL basada en:

Dirección

MAC Dirección

IP Tipo

de protocolo Ethertype

ID de VLAN Prioridad

DSCP

802.1p Hasta 512 entradas

Seguridad Seguridad portuaria

Protección de origen IP, hasta 512 entradas

Inspección ARP dinámica, hasta 1K entradas

Control de autoridad de línea de comandos basado en el nivel

de usuario Dirección MAC estática, hasta 64 entradas

AAA Cliente

RADIUS Cliente TACACS+

Control de acceso a la red Control

de acceso a la red basado en puertos IEEE 802.1x Autenticación

basada en MAC Autenticación local/RADIUS

Administración

Interfaces de administración básicas Consola; Telnet; Navegador; SNMP v1, v2c

Interfaces de gestión seguras SSHv2, TLSv1.2, SNMP v3

Gestión de sistemas Actualización de firmware por protocolo HTTP a través de la red

Ethernet Carga/descarga de configuración a través del protocolo

HTTP

LLDP NTP

PLANET Smart Discovery Utility

Aplicación PLANET CloudViewerPro

Gestión de eventos Syslog

remoto SMTP de registro

del sistema

ONVIF Detección de

dispositivos ONVIF Supervisión de

dispositivos ONVIF Mapa de planta

MIB SNMP RFC 1213 MIB-II

RFC 2863 IF-MIB

RFC 1493 MIB

de puente RFC 1643 MIB

Ethernet RFC 2863 Interfaz MIB RFC 2665 MIB

similar al éter RFC 2819 RMON MIB (grupos 1, 2, 3 y 9)

RFC 2737 MIB

de entidad RFC 2618 RADIUS MIB

RFC 2933 IGMP-STD-MIB

RFC 3411 SNMP-Frameworks-MIB

RFC 4836 MAU-MIB

IEEE 802.1X PAE

LLDP

RFC 4292 IP MIB

de reenvío RFC 4293 IP MIB

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Pruebas de estabilidad IEC60068-2-32 (caída libre)

IEC60068-2-27 (choque)

IEC60068-2-6 (vibración)

Cumplimiento de normas IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX/100BASE-FX

IEEE 802.3z Gigabit SX/LX

IEEE 802.3ab Gigabit 1000T

IEEE 802.3x control de flujo y contrapresión

Troncal de puerto IEEE 802.3ad con LACP

Protocolo de árbol de expansión IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s Clase de servicio

IEEE 802.1p Etiquetado

de VLAN IEEE 802.1Q Apilamiento

de VLAN IEEE 802.1ad Q-in-Q IEEE 802.1X Autenticación de puertos Control

de red IEEE 802.1ab LLDP

IEEE 802.3af Alimentación a través de Ethernet IEEE 802.3at Alimentación a través de Ethernet

Plus

IEEE 802.3ah OAM

IEEE 802.1ag Gestión de fallos de conectividad (CFM)

IEEE 802.3az Ethernet de eficiencia energética (EEE)

IEEE 1588 PTPv2

RFC 768 UDP

RFC 783 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP versión 3

RFC 2710 MLD versión 1

RFC 3810 MLD versión 2

ITU G.8032 Anillo

ERPS ITU-T G.8032 Anillo

ERPS ITU-T Y.1731 Supervisión del rendimiento

Medio ambiente

Temperatura de funcionamiento -40 ~ 75 grados C

Temperatura de almacenamiento -40 ~ 85 grados C

Humedad 5 ~ 95% (sin condensación)
