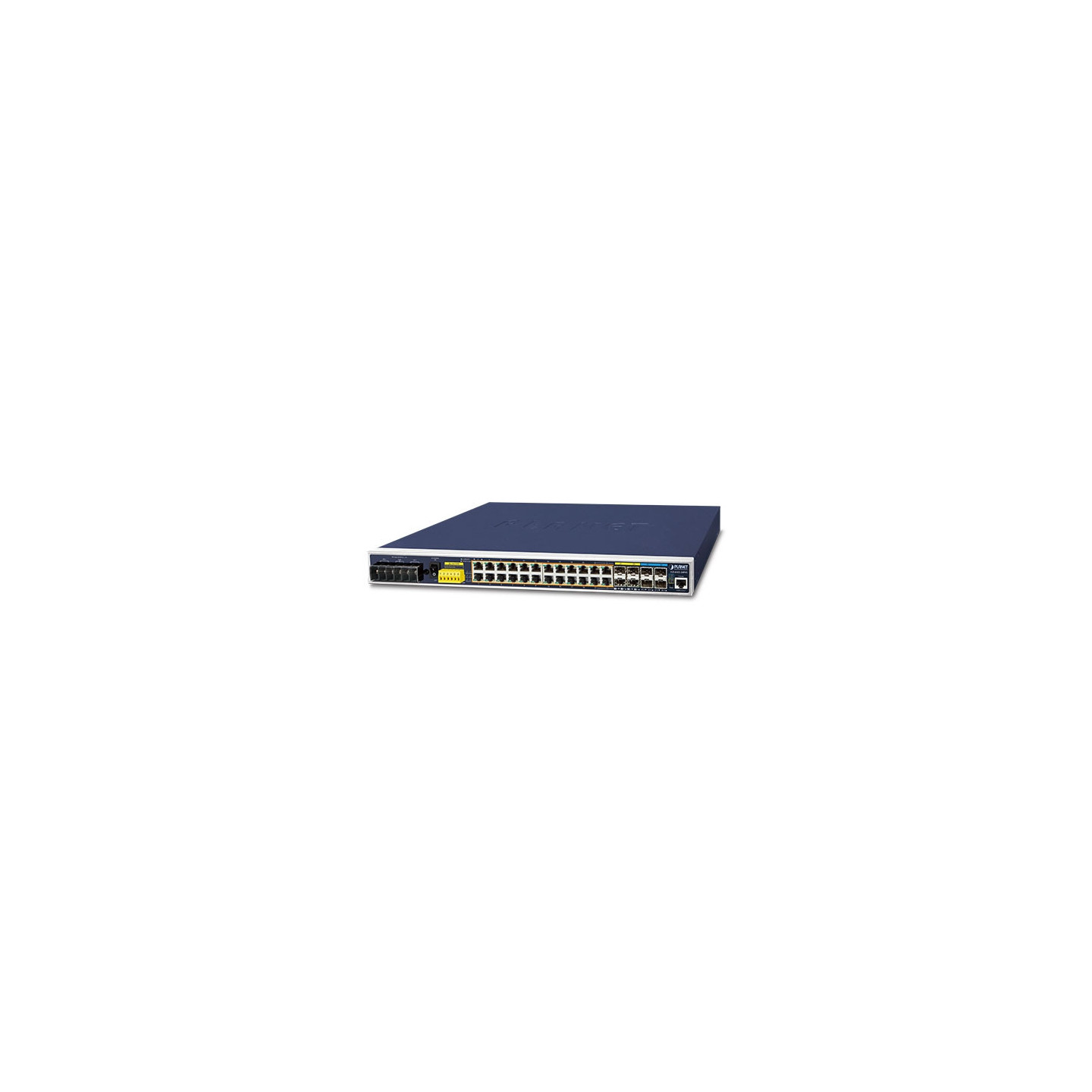

Switch Ethernet Administrable industrial L3 de 24 puertos 10/100/1000T-802.3at PoE + 4 puertos 10G SFP+

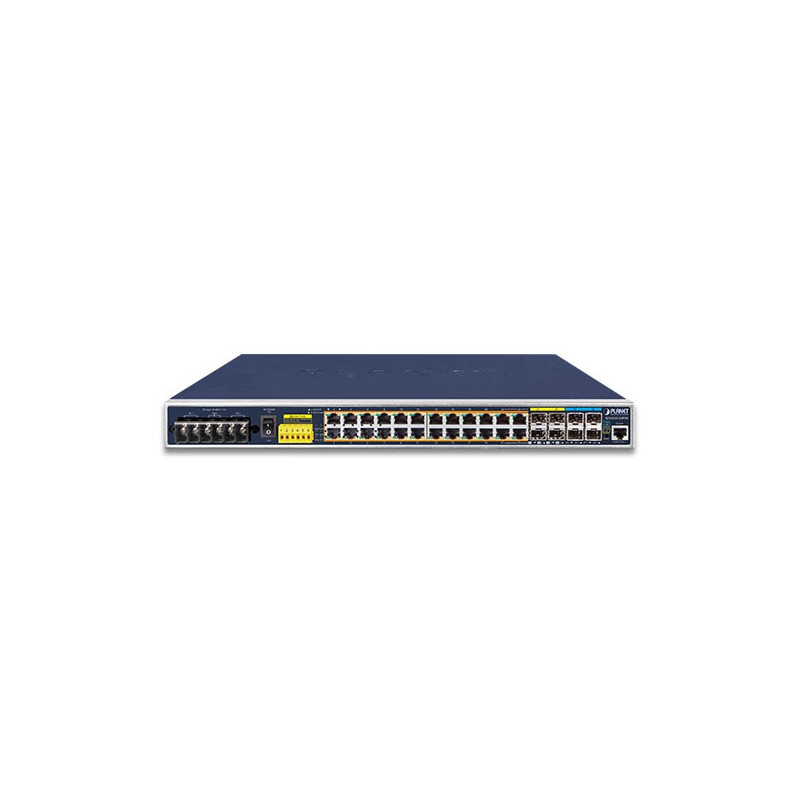

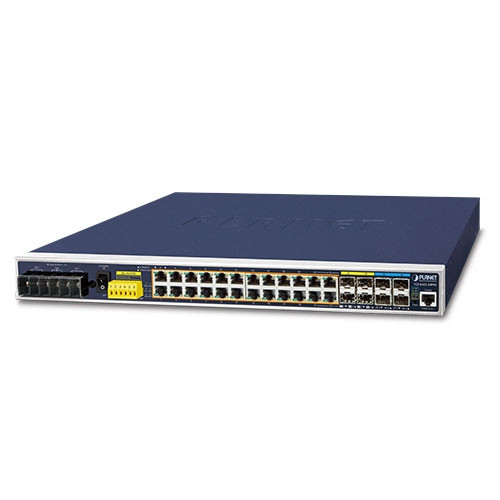

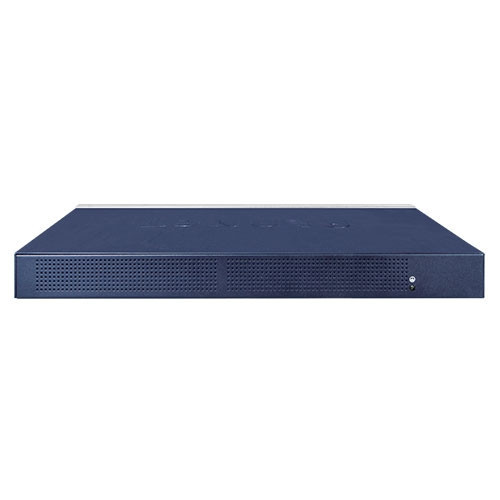

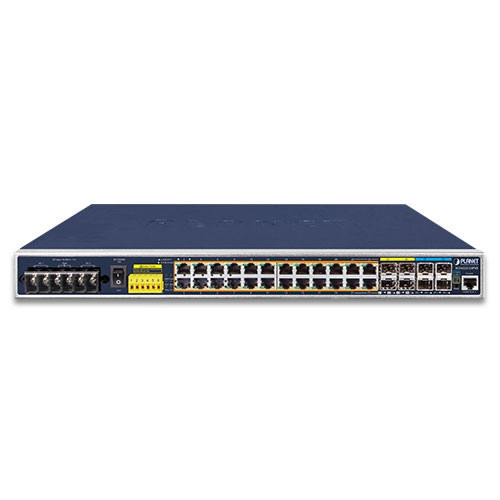

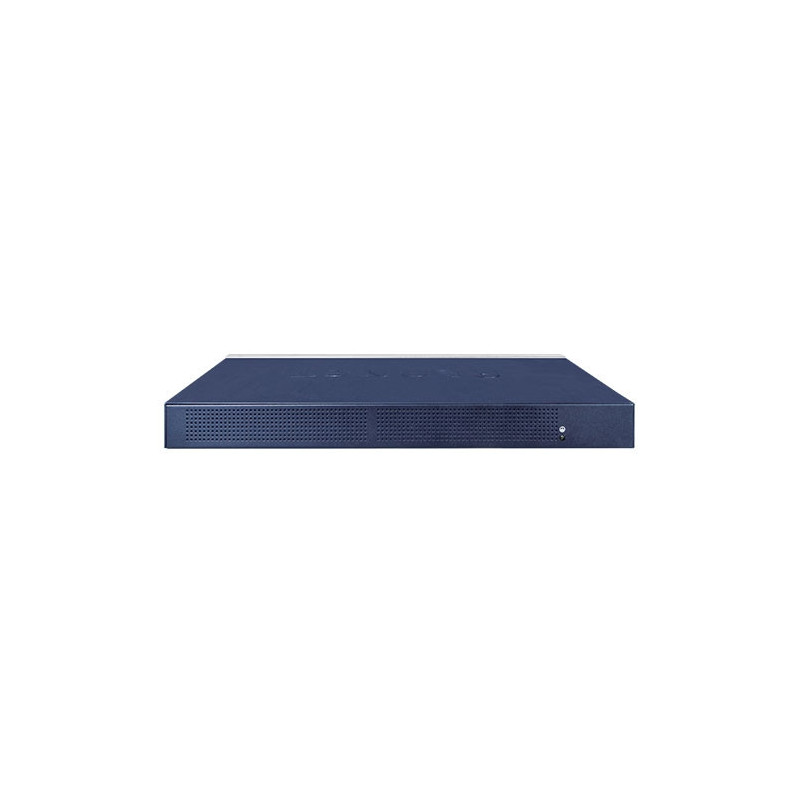

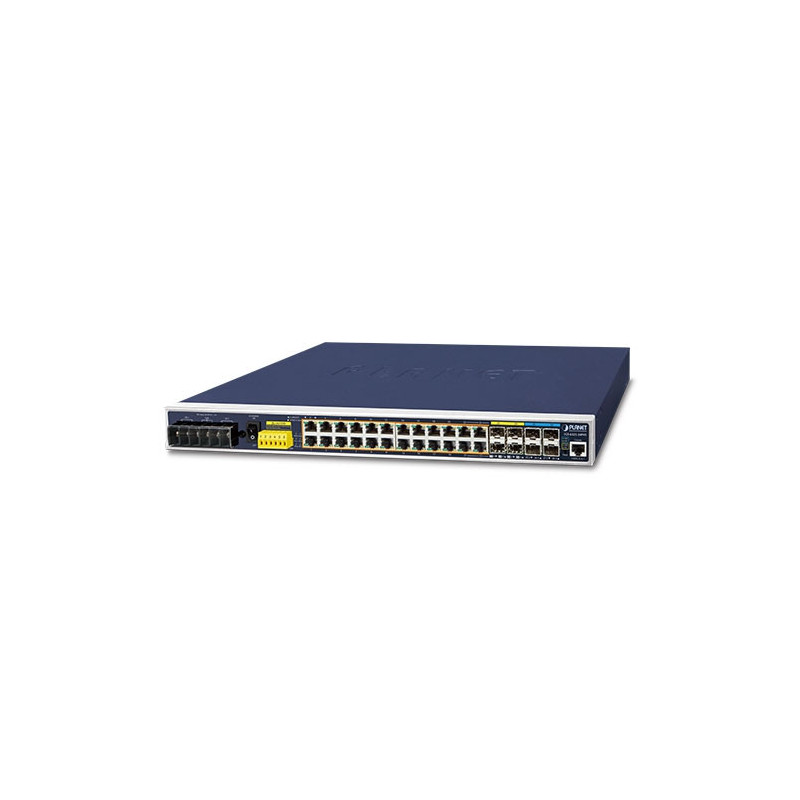

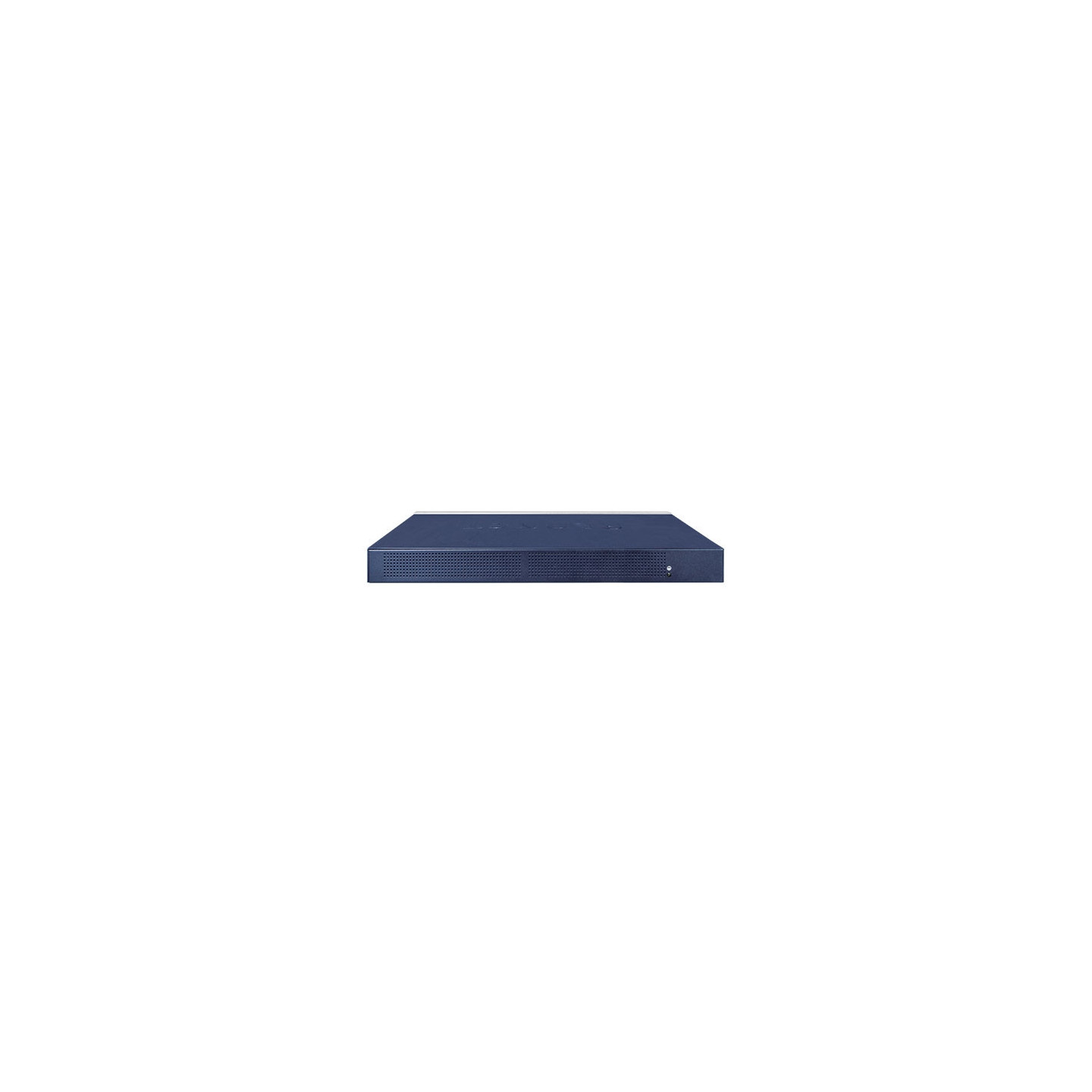

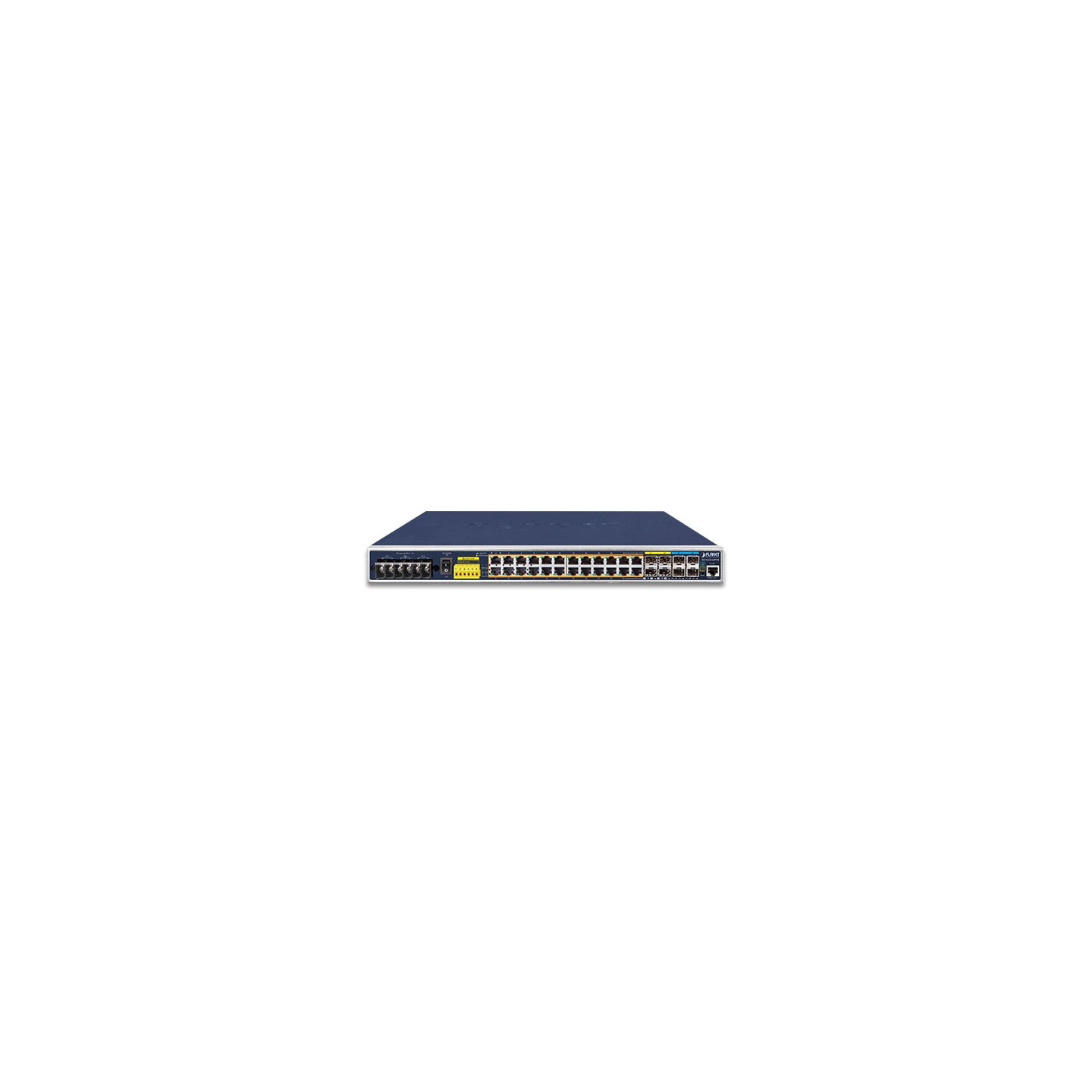

El conmutador PoE+ gestionado industrial PLANET IGS-6325-24P4X L3 cuenta con 24 puertos PoE+ 10/100/1000BASE-T 802.3at con cada puerto con una potencia de hasta 36 vatios, 4 puertos SFP compartidos y 4 puertos SFP+ 10G en una caja de 1U. Con un enlace ascendente de 10 Gbps, el IGS-6325-24P4X puede manejar cantidades extremadamente grandes de datos en una topología segura que se vincula a una red troncal industrial o servidores de alta capacidad. Proporciona interfaces de administración IPv6 / IPv4 avanzadas y fáciles de usar, abundantes funciones de conmutación L2 / L4, capacidad de enrutamiento dinámico OSPFv2 de capa 3 y tecnología avanzada ITU-G.8032 ERPS Ring para mejorar la capacidad de autorrecuperación rápida y las funciones PoE inteligentes PLANET para controlar la vigilancia IP exterior PoE y las aplicaciones de red inalámbrica. Es capaz de funcionar de forma fiable, estable y silenciosa en el rango de temperatura de -40 a 75 grados C.
Puertos de cobre 24 puertos 10/100/1000BASE-T RJ45 auto-MDI/MDI-X
Tragamonedas SFP/mini-GBIC 4 interfaces SFP 100/1000BASE-X, compartidas con el puerto 21 al puerto 24
Compatible con versiones anteriores del transceptor SFP 100BASE-FX
Tragamonedas SFP+ 4 interfaces SFP+ de 10 Gb BASE-SR/LR (del puerto 25 al puerto 28)
compatibles con versiones anteriores de 1000BASE-SX/LX/BX y 2500BASE-X SFP
Puerto de inyector PoE 24 puertos con función de inyector PoE 802.3af/at con Port-1 a Port-24
Consola 1 puerto serie RJ45 a RS232 (115200, 8, N, 1)
Arquitectura de conmutadores Almacenamiento y reenvío
Estructura de conmutadores 128 Gbps/sin bloqueo
Rendimiento (paquete por segundo) 95.2Mpps@ paquete de 64 bytes
Tabla de direcciones 16K entradas, aprendizaje automático de direcciones de origen y antigüedad
Búfer de datos compartidos 32 millones de bits
Control de caudal Fotograma de pausa IEEE 802.3x para dúplex
completo Contrapresión para semidúplex
Bastidor Jumbo 10K bytes
Botón de reinicio < 5 segundos: reinicio del sistema
> 5 segundos: Predeterminado de fábrica
Protección contra descargas electrostáticas 5KV DC
Recinto Carcasa metálica IP30
Instalación Kit de montaje en bastidor
Conector Bloque de terminales fijo de 6 pines para entrada
de alimentación Pin 1/2 para Power 1, Pin 3/4 para alarma de fallo, Pin 5/6 para Power 2
Bloque de terminales extraíble de 6 pines para interfaz
DI/DO Pin 1/2 para DI 1 y 2, Pin 3/4 para DO 1 y 2, Pin 5/6 para GND
Alarma Una salida de relé para corte de energía. Capacidad de transporte de corriente del relé de alarma: 1A @ 24V DC
DI&DO 2 entradas digitales (DI):
Nivel 0: -24 V ~ 2,1 V (±0,1 V)
Nivel 1: 2,1 V ~ 24 V (±0,1 V)
Corriente de entrada máxima: 10 mA
2 salidas digitales (DO):
Colector abierto a 24 V CC, 100 mA máx.
Indicadores LED Sistema:
DC 1 (verde)
DC 2 (verde)
Alarma de falla (rojo)
Anillo (verde)
Propietario del anillo (verde) DIDO (rojo)
por 10/100/1000T Interfaces RJ45 PoE+ (puerto 1 a puerto 24):
PoE en uso (Amer)
LNK/ACT (Verde)
Interfaces SFP combinadas de 100/1000 Mbps (del puerto 21 al puerto 24):
1000 Mbps LNK/ACT (verde)
100 Mbps LNK/ACT (Amer)
1/2,5/10 Gbps Interfaces SFP+ (del puerto 25 al puerto 28):
1G/2,5G LNK/ACT (verde)
LNK/ACT de 10 Gbps (Amer)
Dimensiones (ancho x fondo x alto) 443,7 x 301,5 x 44 mm, altura 1U
Peso 3800g
Requisitos de alimentación Doble 48~56 V CC (se recomiendan >53 V CC para salida PoE+), 11 A
Consumo de energía Máx. 33 vatios/112,51 BTU (Encendido sin conexión)
Máx. 540 vatios/1841,13 BTU (Carga completa con función PoE)
Estándar PoE Alimentación a través de Ethernet Plus / PSE IEEE 802.3at
Tipo de fuente de alimentación PoE Tramo final
Salida de alimentación PoE Estándar IEEE 802.3af
- Por puerto 48 V ~ 51 V CC (dependiendo de la fuente de alimentación), máx. 15,4 vatios
Estándar IEEE 802.3at
- Por puerto 52 V ~ 56 V CC (dependiendo de la fuente de alimentación), máx. 36 vatios
Asignación de pines de alimentación 1/2 (+), 3/6 (-)
Presupuesto de energía PoE Entrada de alimentación de 48 V
- Entrada de alimentación única: 240 W máximo (dependiendo de la entrada de energía)
- Entrada de alimentación dual: 300 W máximo (dependiendo de la entrada de energía)
Entrada de alimentación de 52 ~ 56 V
- Entrada de alimentación única: 240 W máximo (dependiendo de la entrada de energía)
- Entrada de alimentación dual: 440 W máximo (dependiendo de la entrada de energía)
※ La entrada de alimentación dual debe ser la misma que el voltaje de CC, como 56 V dual
Número máx. de PD de clase 2 24
Número máx. de PD de clase 3 24
Número máx. de PD de clase 4 16
Configuración de puertos Deshabilitación/habilitación
de puertos Negociación automática Selección
del modo dúplex completo y semidúplex de 10/100/1000 Mbps Deshabilitación/habilitación
del control de flujo Control del modo de ahorro de energía
Estado del puerto Muestre el modo dúplex de velocidad de cada puerto, el estado del enlace, el estado del control de flujo,
el estado de la negociación automática, el estado del enlace troncal
Duplicación de puertos TX / RX / Ambos
monitores de varios a 1
VLAN VLAN
basada en etiquetas IEEE 802.1Q Tunelización
Q-in-Q IEEE 802.1ad VLAN privada (PVE)
VLAN basada en MAC VLAN
basada en protocolo VLAN
de voz MVR (registro de VLAN de multidifusión)
GVRP (protocolo de registro de VLAN GARP)
Hasta 4K grupos de VLAN, de 4096 ID de VLAN
Agregación de enlaces IEEE 802.3ad LACP/troncal
estática Admite 14 grupos de troncales con 16 puertos por grupo de troncales
Protocolo de árbol de expansión Protocolo de árbol de expansión IEEE 802.1D Protocolo
de árbol de expansión rápida IEEE 802.1w Protocolo
de árbol de expansión múltiple IEEE 802.1s
QoS Basado en la clasificación del tráfico, prioridad estricta y prioridad de 8 niveles WRR
para el número
de puerto de conmutación
Prioridad
802.1p Campo DSCP/TOS de la etiqueta
VLAN 802.1Q en el paquete IP
Indagación IGMP Indagación IPv4 IGMP (v1/v2/v3), hasta 255 grupos
de multidifusión Compatibilidad con el modo de consulta IPv4 IGMP
Espionaje MLD Indagación IPv6 MLD (v1/v2), hasta 255 grupos
de multidifusión Compatibilidad con el modo de consulta IPv6 MLD
Lista de control de acceso ACL basada en IP/ACL
basada en MAC Hasta 256 entradas
Control de ancho de banda Control de
ancho de banda por puerto Entrada: 10 Kbps ~ 13000 Mbps
Salida: 100 Kbps ~ 13000 Mbps
IP Interfaces Máx. 128 interfaces VLAN
Tabla de enrutamiento Máx. 128 entradas de ruta
Protocolos de enrutamiento Enrutamiento
estático de hardware IPv4 Enrutamiento
estático de hardware IPv6 Enrutamiento dinámico IPv4 OSPFv2
Interfaces de administración básicas Consola; Telnet; Navegador; SNMP v1, v2c
Interfaces de gestión seguras SSH, TLS, SSL, SNMP v3
MIB SNMP RFC 1213 MIB-II
RFC 1493 MIB
de puente RFC 1643 MIB
Ethernet RFC 2863 Interfaz MIB
RFC 2665 MIB
similar al éter RFC 2819 RMON MIB (grupos 1, 2, 3 y 9)
RFC 2737 Entidad MIB
RFC 2618 RADIUS MIB
RFC 2933 IGMP-STD-MIB
RFC 3411 SNMP-Frameworks-MIB
FC 4292 IP Forward MIBIEEE 802.1X PAE
LLDP
Cumplimiento normativo FCC Parte 15 Clase A, CE
Cumplimiento de normas IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3z Gigabit SX/LX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3ae 10Gigabit Ethernet
IEEE 802.3x control de flujo y contrapresión
IEEE 802.3ad puerto troncal con LACP
IEEE 802.1D Protocolo
de árbol de expansión rápida IEEE 802.1w IEEE 802.1w Protocolo
de árbol de expansión múltiple IEEE 802.1s Clase de servicio
IEEE 802.1p Etiquetado
de VLAN IEEE 802.1Q Apilamiento de VLAN IEEE 802.1ad Q-in-Q Control de red de autenticación de puertos
IEEE 802.1X LLDP
IEEE 802.1ab IEEE 802.3af Alimentación a través de Ethernet
IEEE 802.3at Alimentación a través de Ethernet Plus
IEEE 1588 PTPv2
RFC 768 UDP
RFC 783 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP versión 3
RFC 2710 MLD versión 1
RFC 3810 MLD versión 2
ITU G.8032 Anillo ERPS
Temperatura de funcionamiento -40 ~ 75 grados C
Temperatura de almacenamiento -40 ~ 85 grados C
Humedad 5 ~ 95% (sin condensación)
