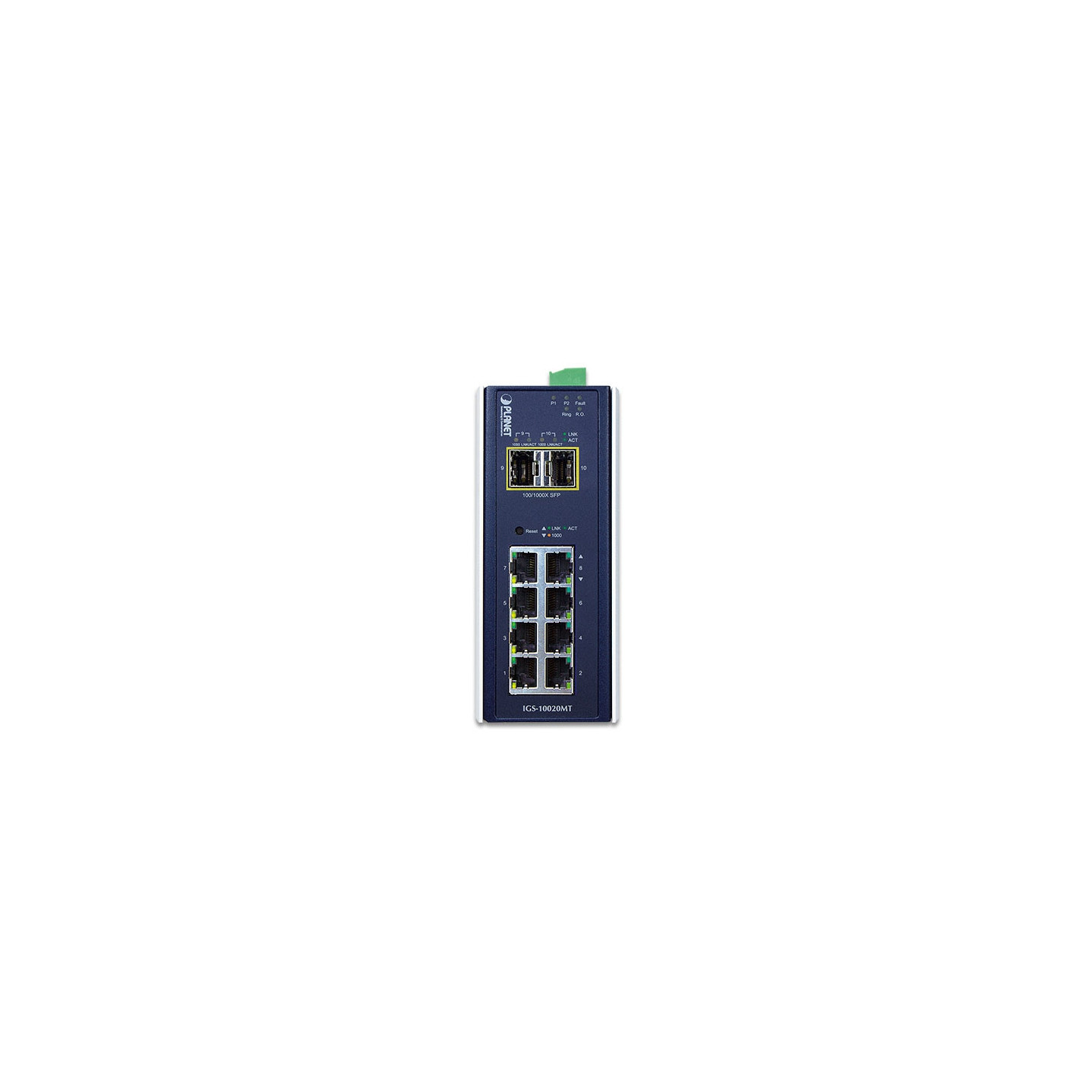

PLANET IGS-10020MT

Especificaciones de hardware

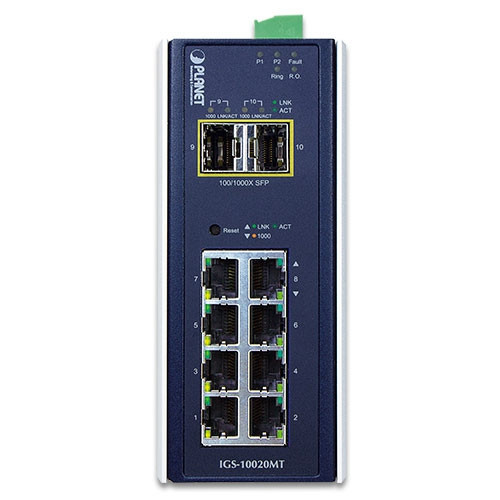

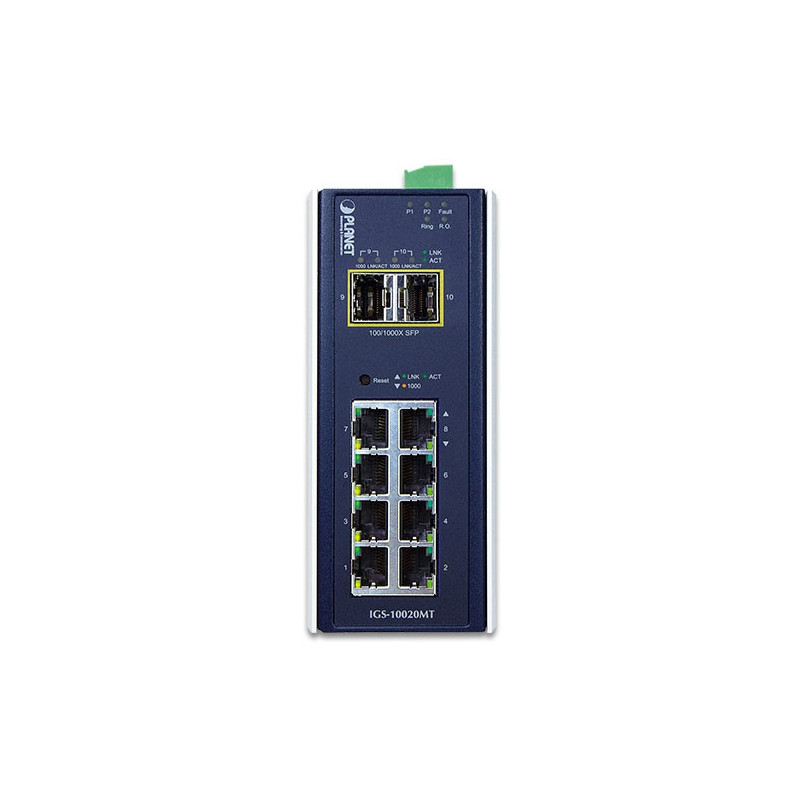

Puertos de cobre 8 puertos 10/100/1000BASE-T RJ-45 Auto-MDI/MDI-X

Tragamonedas SFP/mini-GBIC 2 puertos SFP mini-GBIC 100/1000/2500BASE-X (Puerto-9 y Puerto-10)

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 26 Gbps / sin bloqueo

Rendimiento (paquete por segundo) 14.8Mpps

Tabla de direcciones Entradas 8K, aprendizaje y envejecimiento automático de direcciones de origen

Búfer de datos compartidos 512 kilobytes

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex completo. Contrapresión para semidúplex

Bastidor Jumbo 9Kbytes

Botón de reinicio < 5 segundos: reinicio del sistema

> 5 segundos: Predeterminado de fábrica

Protección contra descargas electrostáticas 6KV CC

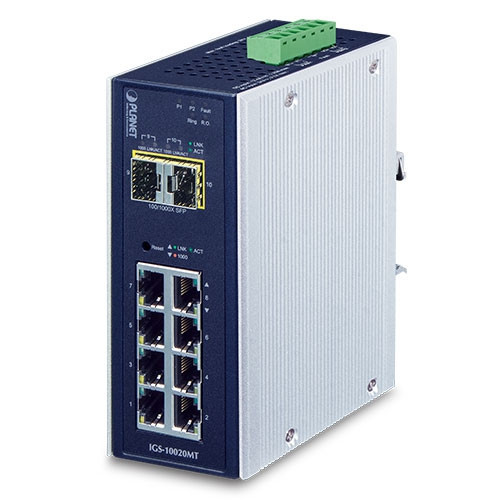

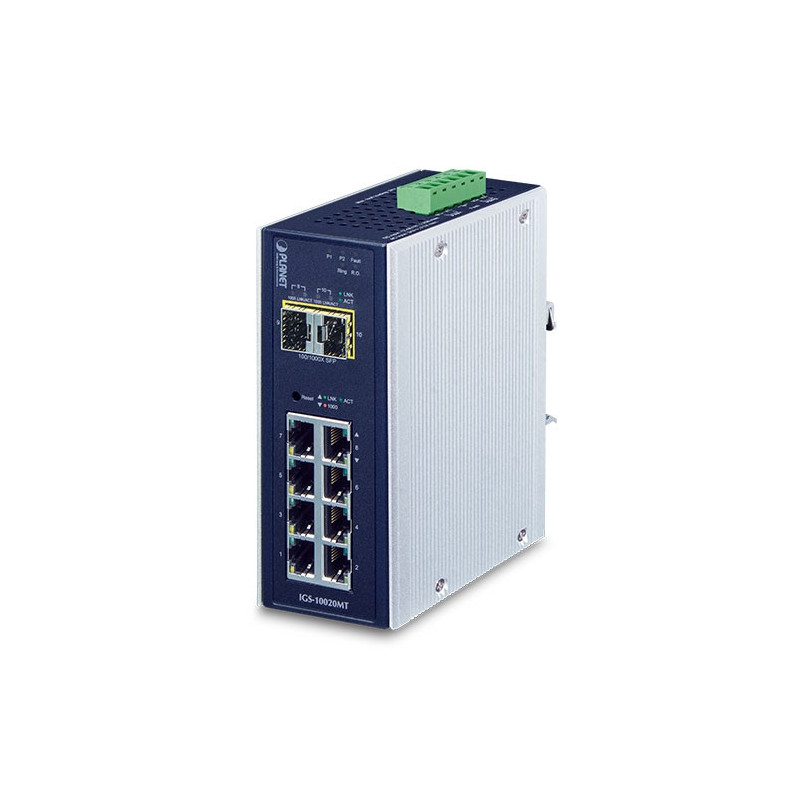

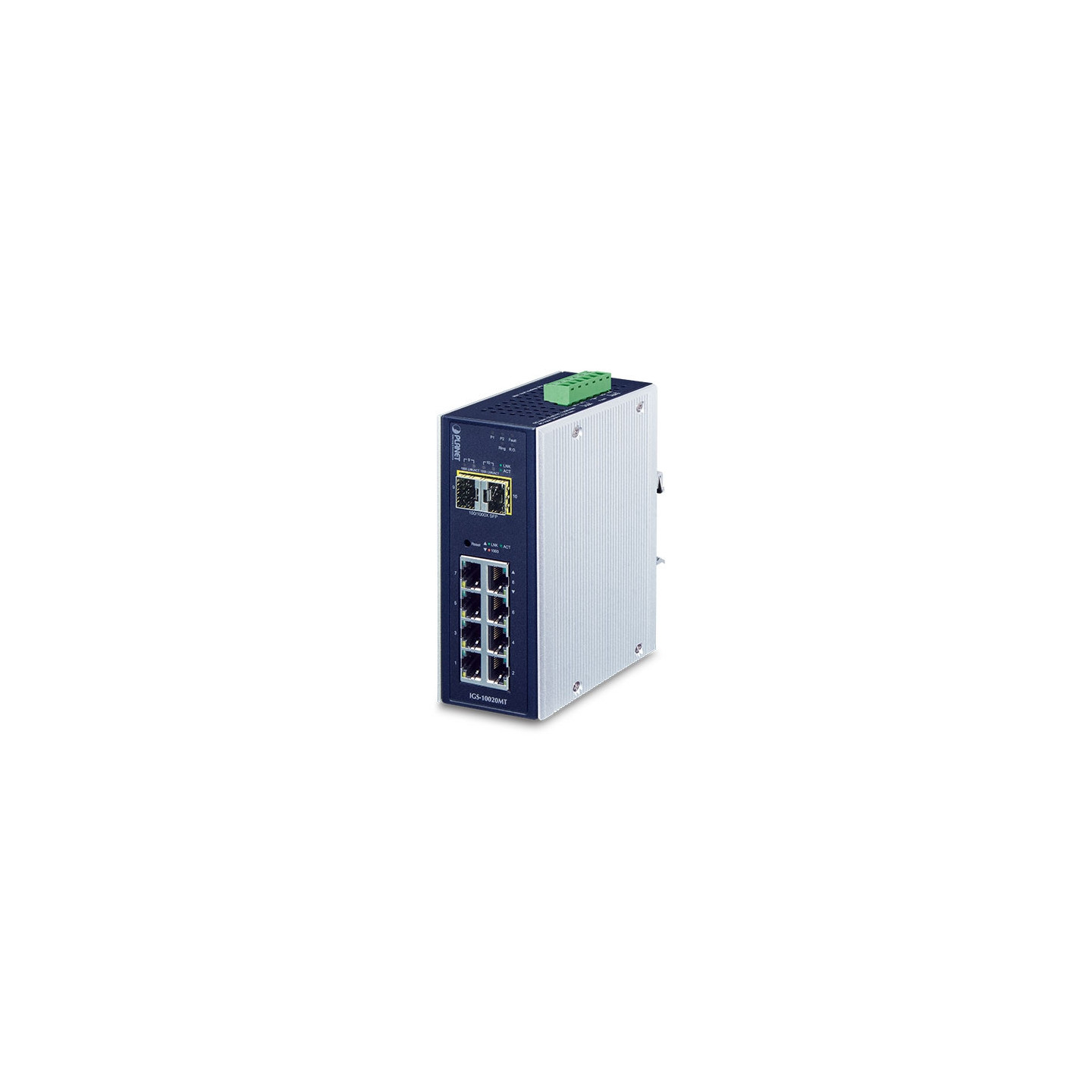

Recinto Carcasa metálica de aluminio IP30

Instalación Kit de carril DIN y kit de montaje en pared

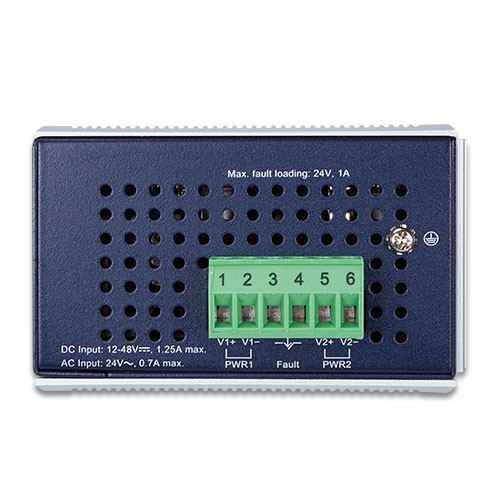

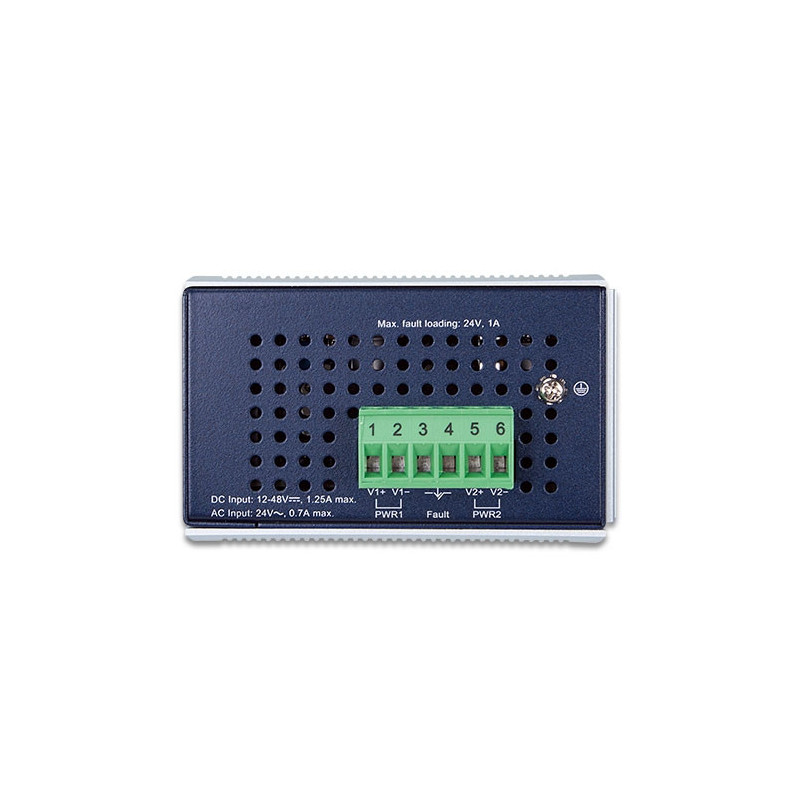

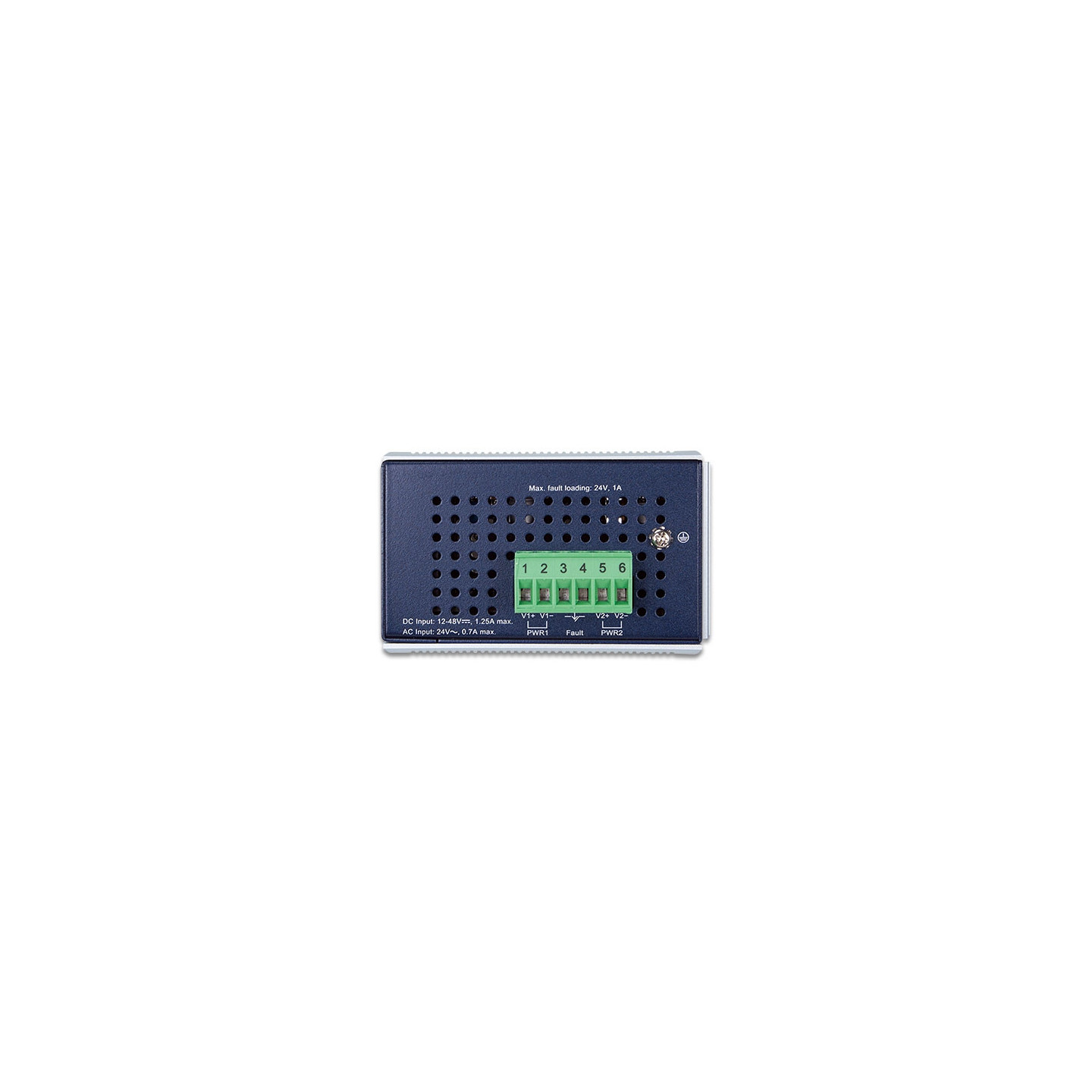

Conector Bloque de terminales extraíble de 6 pines para entrada

de alimentación Pin 1/2 para Power 1, Pin 3/4 para alarma de fallo, Pin 5/6 para Power 2

Alarma Una salida de relé para corte de energía.

Capacidad de transporte de corriente del relé de alarma: 1A @ DC 24V

Indicador LED Sistema:

Alimentación 1 (verde)

Alimentación 2 (verde)

Alarma de falla (verde)

Anillo (verde)

R.O. (verde)

por 10/100/1000T Puertos RJ-45:

LNK/ACT (verde)

1000 (naranja)

por 100/1000/2500BASE-X SFP Interfaz:

1G/2.5G LNK/ ACT (Verde)

100 LNK/ACT (Naranja)

Dimensiones (ancho x fondo x alto) 56 x 87,8 x 135 mm

Peso 720 g

Requisitos de alimentación Doble 12 ~ 48 V CC

24 V CA

Consumo de energía 10 vatios / 34BTU (carga completa)

Función de capa 2

Interfaces de administración básicas Navegador web, Telnet remoto, SNMP v1, v2c

Interfaz de administración segura SSHv2, TLSv1.2, SNMPv3

Configuración de puertos Deshabilitación/habilitación

de puertos Negociación automática Selección

de modo dúplex completo y semidúplex de 10/100/1000 Mbps Control de flujo Deshabilitar/habilitar

Control del modo de ahorro de energía

Estado del puerto Muestre el modo dúplex de velocidad, el estado del enlace, el estado del control de flujo, el estado de la negociación automática y el estado del enlace troncal de cada puerto.

Duplicación de puertos TX/RX/Ambos

Monitor de Muchos a 1

VLAN VLAN etiquetada con 802.1Q, hasta 255 grupos

de VLAN Tunelización Q-in-Q VLAN privada perimetral

(PVE)

VLAN basada en MAC VLAN

basada en protocolo VLAN

de voz MVR (registro de VLAN de multidifusión)

Hasta 4K grupos de VLAN, de 4095 ID de VLAN

Agregación de enlaces IEEE 802.3ad LACP / troncal estática

Admite 5 grupos de troncales con 10 puertos por troncal

QoS Basado en la clasificación del tráfico, prioridad estricta y prioridad de 8 niveles WRR

para la conmutación

- Número

de puerto - Prioridad

802.1p - Etiqueta

VLAN 802.1Q - Campo DSCP/TOS en el paquete IP

Indagación IGMP IGMP (v1/v2/v3) Indagación, hasta 255 grupos

de multidifusión Compatibilidad con el modo IGMP Querier

Espionaje MLD Indagación MLD (v1/v2), hasta 255 grupos

de multidifusión Compatibilidad con el modo MLD Querier

Lista de control de acceso ACL basada en IP / ACL

basada en MAC Hasta 123 entradas

Control de ancho de banda Control de

ancho de banda por puerto Entrada: 500 Kb ~ 80 Mbps

Salida: 64 Kb ~ 80 Mbps

MIB SNMP RFC-1213 MIB-II

IF-MIB

RFC-1493 MIB

de puente RFC-1643 MIB

Ethernet RFC-2863 MIB

de interfaz RFC-2665 MIB

similar al éter RFC-2819 RMON MIB (grupos 1, 2, 3 y 9)

RFC-2737 MIB

de entidad RFC-2618 MIB

de cliente RADIUS RFC-2933 IGMP-STD-MIB

RFC3411 SNMP-Frameworks-MIB

IEEE 802.1X PAE

LLDP

MAU-MIB

Función de capa 3

IP Interfaces Máx. 8 interfaces VLAN

Tabla de enrutamiento Máx. 32 entradas de ruta

Protocolos de enrutamiento Enrutamiento estático de software IPv4 Enrutamiento

estático de software IPv6

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Pruebas de estabilidad IEC60068-2-32 (caída libre)

IEC60068-2-27 (choque)

IEC60068-2-6 (vibración)

Cumplimiento de normas IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX/100BASE-FX

IEEE 802.3ab Gigabit 1000T

IEEE 802.3z Gigabit SX/LX

IEEE 802.3bz 2.5GBASE-X

IEEE 802.3x control de flujo y contrapresión

IEEE 802.3ad puerto troncal con LACP

IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w IEEE

802.1s Protocolo

de árbol de expansión múltiple Clase de servicio

IEEE 802.1p Etiquetado

de VLAN IEEE 802.1Q Apilamiento de VLAN IEEE 802.1ad Q-in-Q Control de red de autenticación de puertos

IEEE 802.1X LLDP

IEEE 802.3ah OAM

IEEE 802.1ag Gestión de fallos de conectividad (CFM)

IEEE 1588 PTPv2

RFC 768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP versión 3

RFC 2710 MLD versión 1

FRC 3810 MLD versión 2

ITU-T G.8032 Anillo

ERPS ITU-T Y.1731 Supervisión de rendimiento

Medio ambiente

Operativo Temperatura: -40 ~ 75 grados C

Humedad relativa: 5 ~ 95% (sin condensación)

Almacenamiento Temperatura: -40 ~ 75 grados C

Humedad relativa: 5 ~ 95% (sin condensación)
