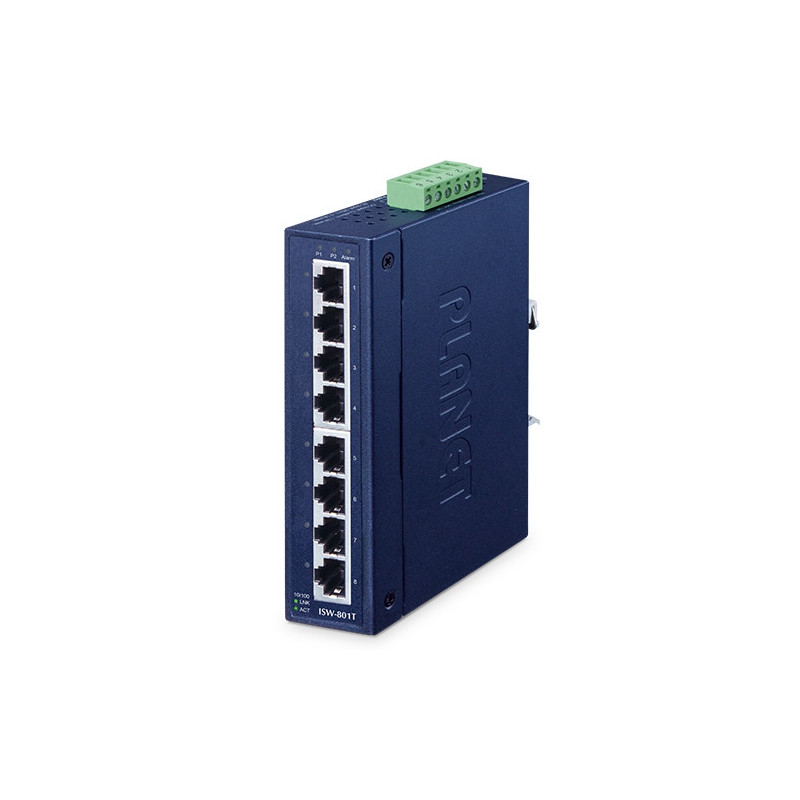

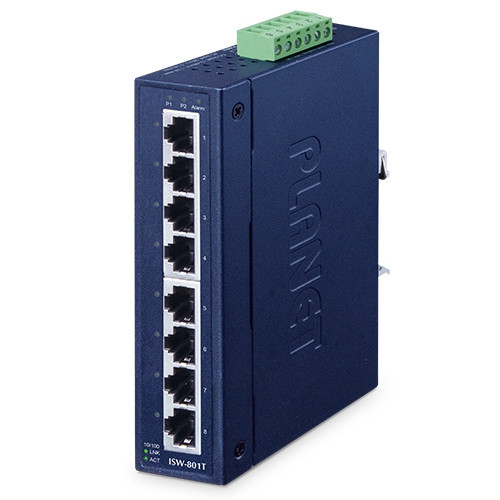

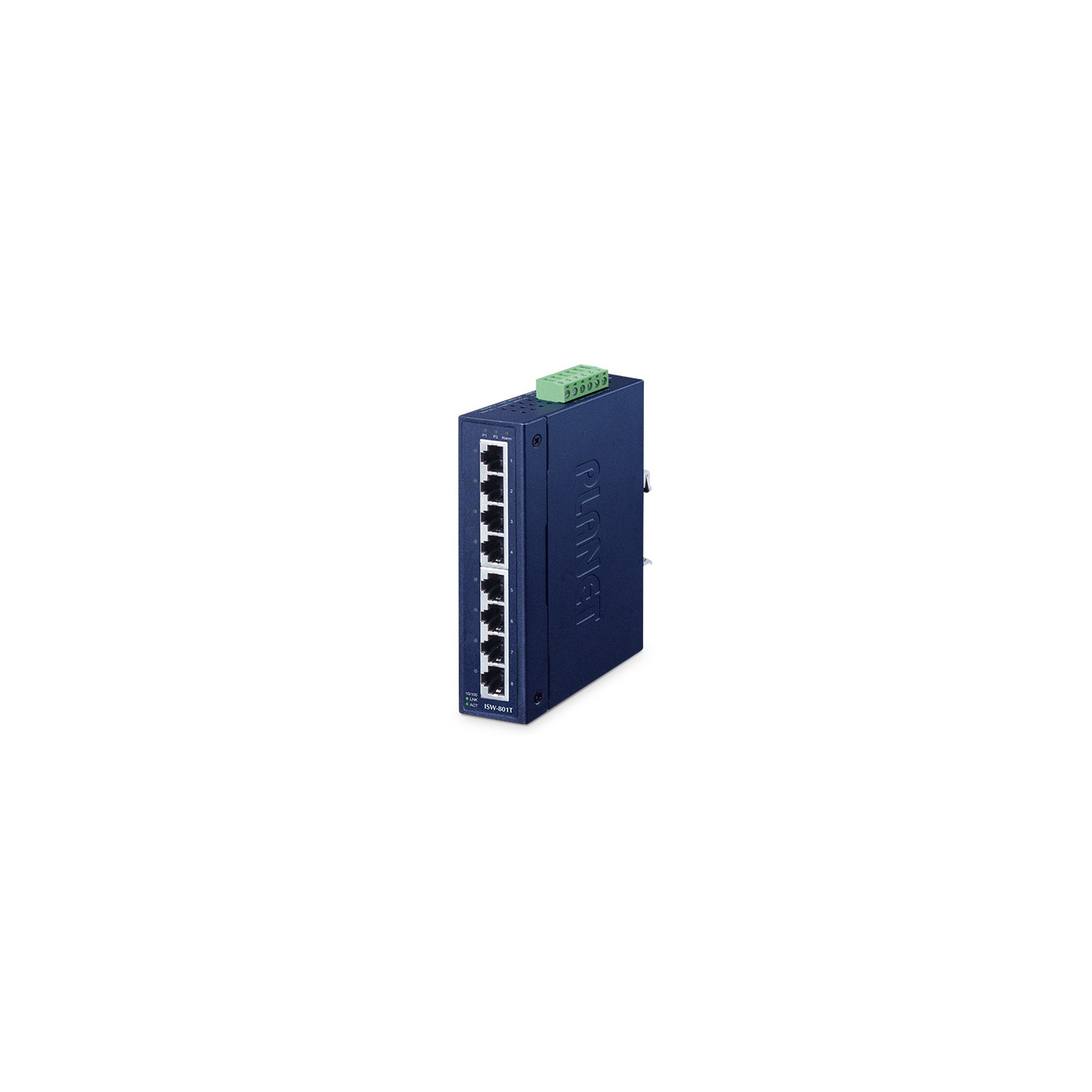

Switch Fast Ethernet industrial 10/100TX de 8 puertos

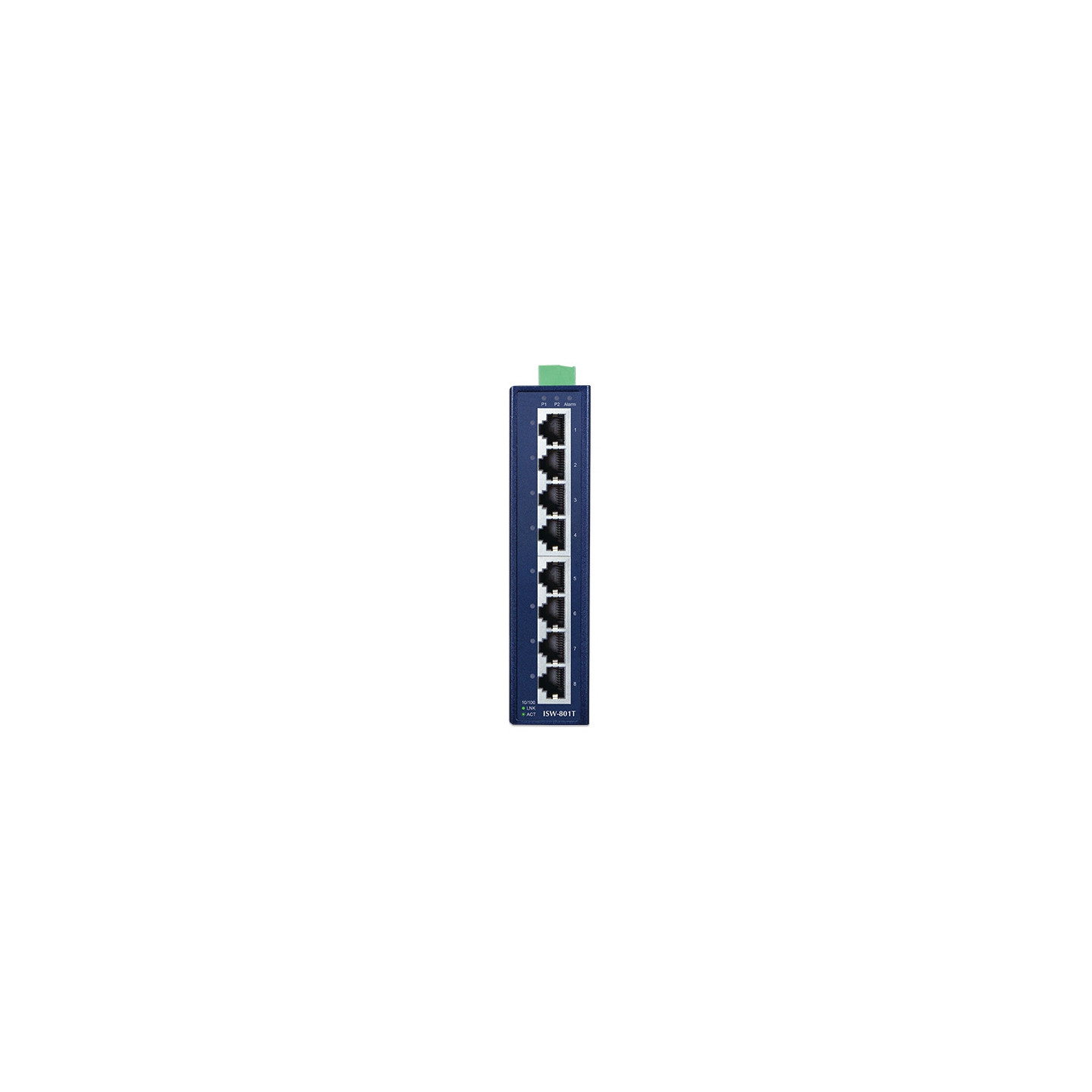

El Switch Fast Ethernet industrial de 8 puertos 10/100TX PLANET ISW-801T está diseñado para aplicaciones industriales, con 8 puertos de 10/100 Mbps de negociación automática, una carcasa resistente pero compacta con clasificación IP30 y un sistema de alimentación redundante versátil (12 ~ 48 V CC o 24 V CA). El ISW-801T funciona de manera eficiente en entornos hostiles, con un rango de temperatura de funcionamiento de -40 a 75 grados Celsius.
En respuesta a la creciente demanda de infraestructura IIoT (Industrial Internet of Things), el ISW-801T está diseñado para una fácil implementación de redes industriales con su capacidad Plug and Play. Además, garantiza una transmisión rápida y estable y fiable de datos y energía. El ISW-801T también es compatible con el paso de tráfico PROFINET con QoS, lo que lo convierte en una opción ideal para integrarse con sistemas de automatización industrial y mejorar la comunicación entre dispositivos en un entorno de fábrica.
Versión de hardware 3

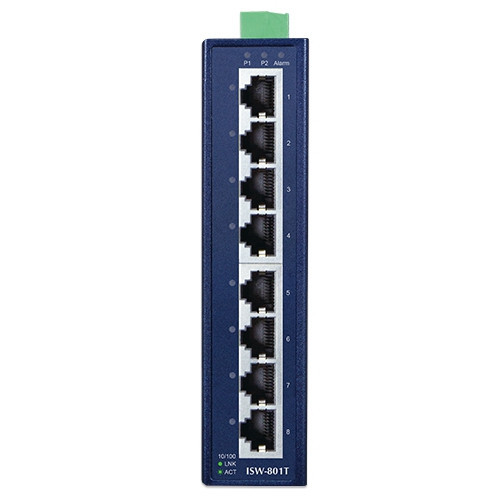

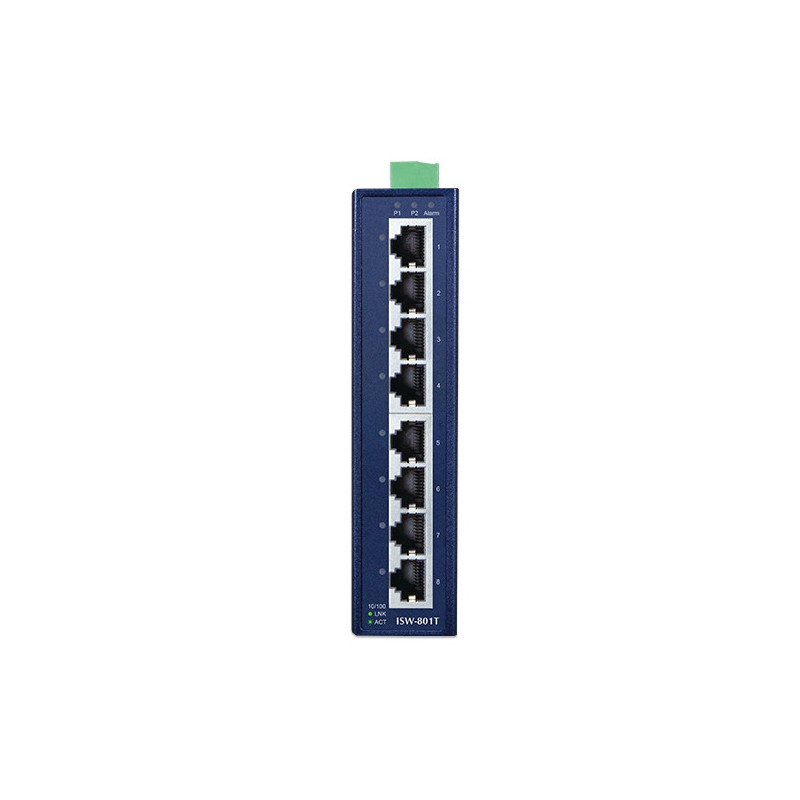

Puertos de cobre 8 x 10/100BASE-TX RJ45 TP auto-MDI/MDI-X, negociación automática

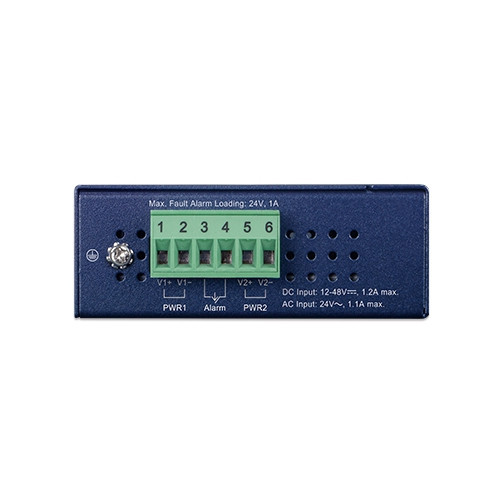

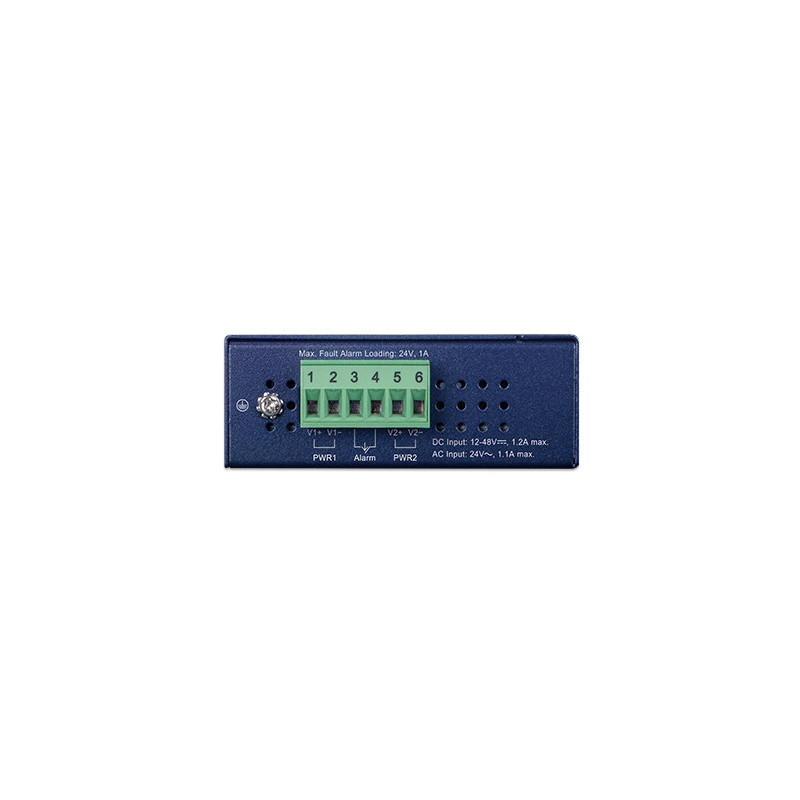

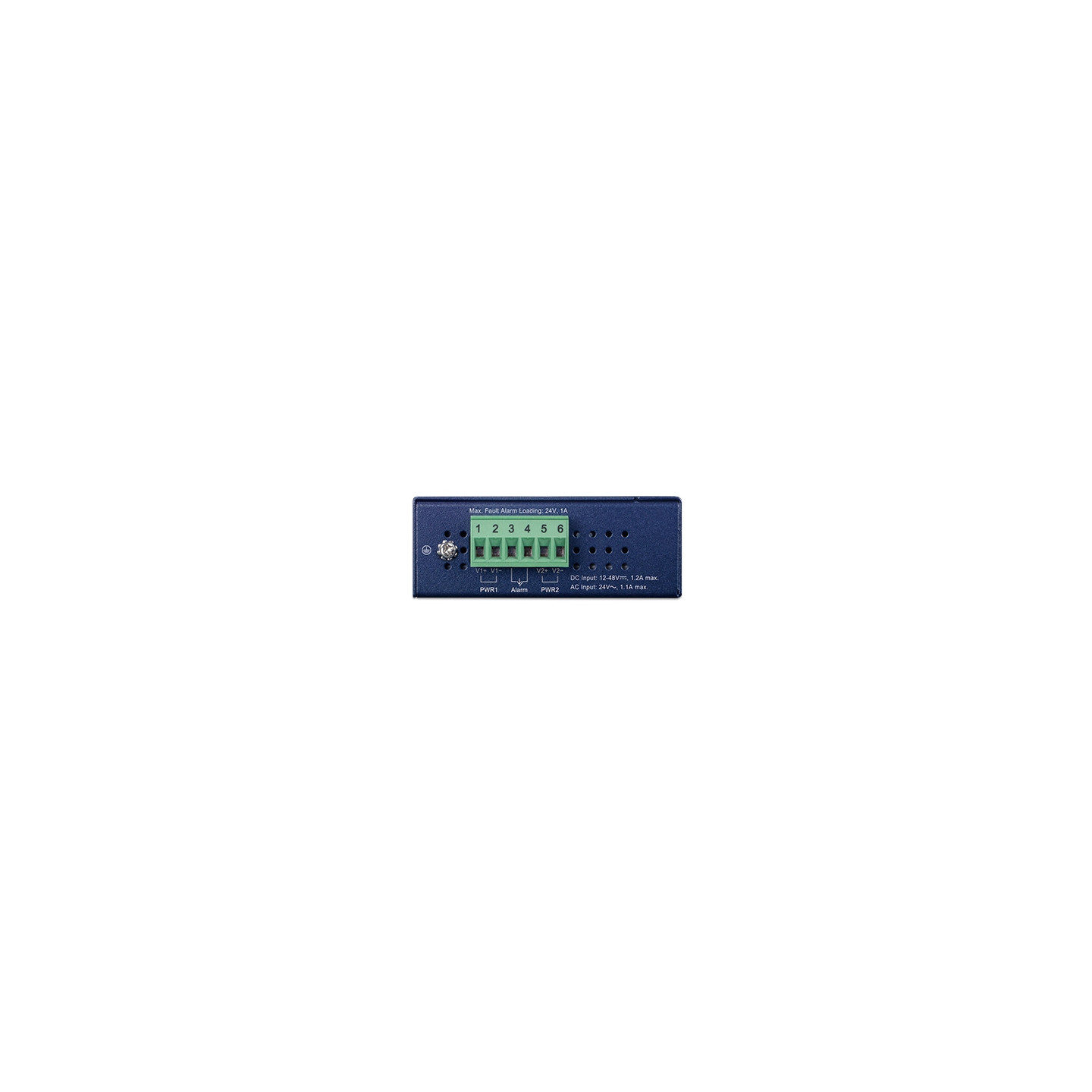

Conector Bloque
de terminales extraíble de 6 pines Pin 1/2 para Power 1; Pin 3/4 para alarma de fallo; Pin 5/6 para alimentación 2
Alarma Proporciona una salida de relé para fallas de energía; Capacidad de transporte de corriente del relé de alarma: 1A @ DC 24V
LED 3 x LED para el sistema y la alimentación:
Verde: Alimentación de CC 1
Verde: Alimentación de CC 2
Rojo: Alarma
de alimentación 1 x LED para cada puerto de cobre:
Verde: 10/100Mbps LNK/ACT
Protección contra descargas electrostáticas 6KV
Protección EFT 6KV
Requisitos de alimentación 12 ~ 48 V CC, alimentación redundante con protección de polaridad inversa, soporte de alimentación de 24 V CA
Consumo de energía / Disipación Máx. 0,9 vatios/3,07 BTU (encendido sin conexión)
Máx. 2,1 vatios/7,16 BTU (Ethernet a plena carga)
Instalación Kit de carril DIN y oído de montaje en pared
Recinto Carcasa metálica con clasificación IP30
Dimensiones (ancho x fondo x alto) 32 x 87,8 x 135 mm
Peso 428 g
Esquema de procesamiento de interruptores Almacenamiento y reenvío
Tabla de direcciones 1K
Búfer de datos compartidos 448K bits
Control de caudal Contrapresión para semidúplex, fotograma de pausa IEE 802.3x para dúplex completo
Estructura de conmutadores 1,6 Gbps
Rendimiento (paquete por segundo) 1.19Mpps
Cables de red 10/100BASE-TX
Nº de cat. Cable UTP 3, 4, 5, 5e, 6 (máx. 100 metros)
EIA/TIA-568 STP de 100 ohmios (máx. 100 metros)
Cumplimiento de normas IEEE 802.3 Ethernet
IEEE 802.3u Fast Ethernet
IEEE 802.3x Full Duplex Control
de flujo IEEE 802.3az Ethernet
de eficiencia energética PROFINET Paso de tráfico con QoS
Cumplimiento normativo FCC Parte 15 Clase A, CE
Pruebas de estabilidad IEC60068-2-32 (caída libre)
IEC60068-2-27 (choque)
IEC60068-2-6 (vibración)
Temperatura En funcionamiento: -40 ~ 75 grados C
Almacenamiento: -40 ~ 75 grados C
Humedad En funcionamiento: 5% a 95%, almacenamiento: 5% a 95% (sin condensación)
