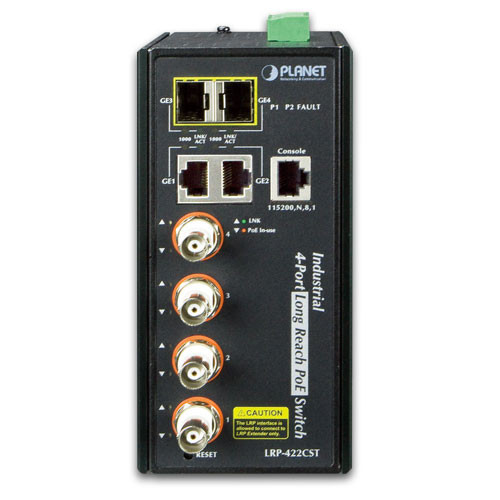

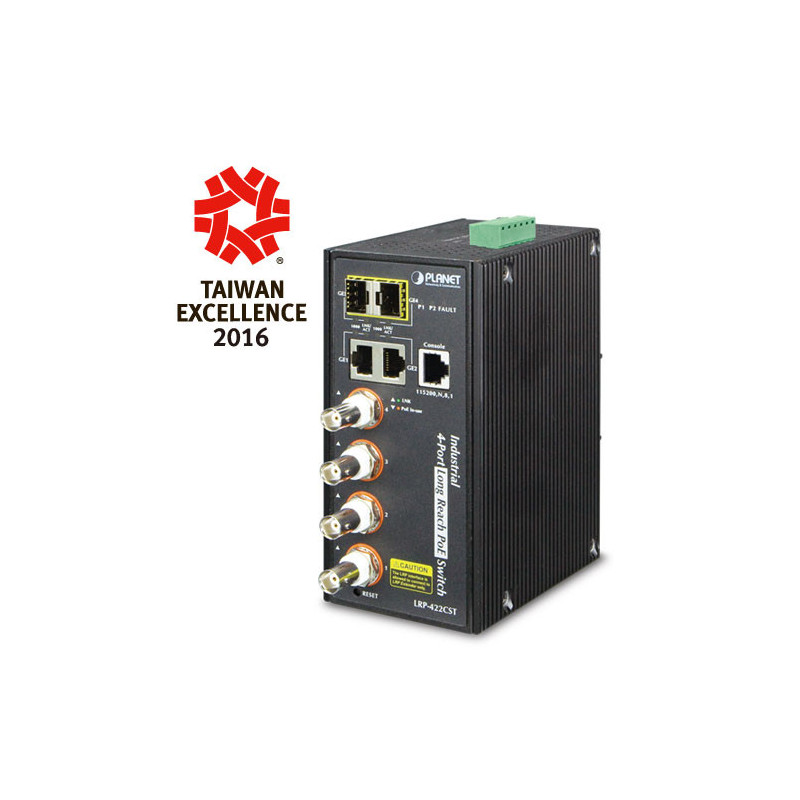

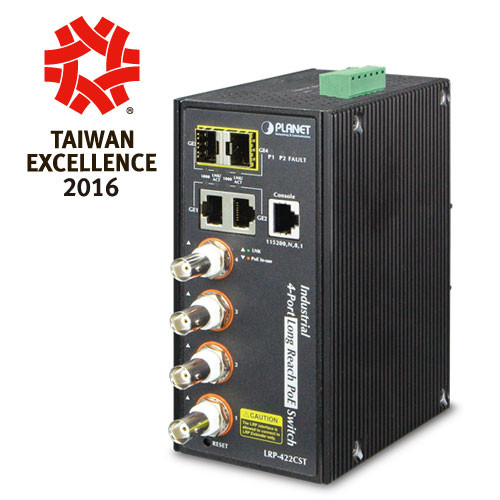

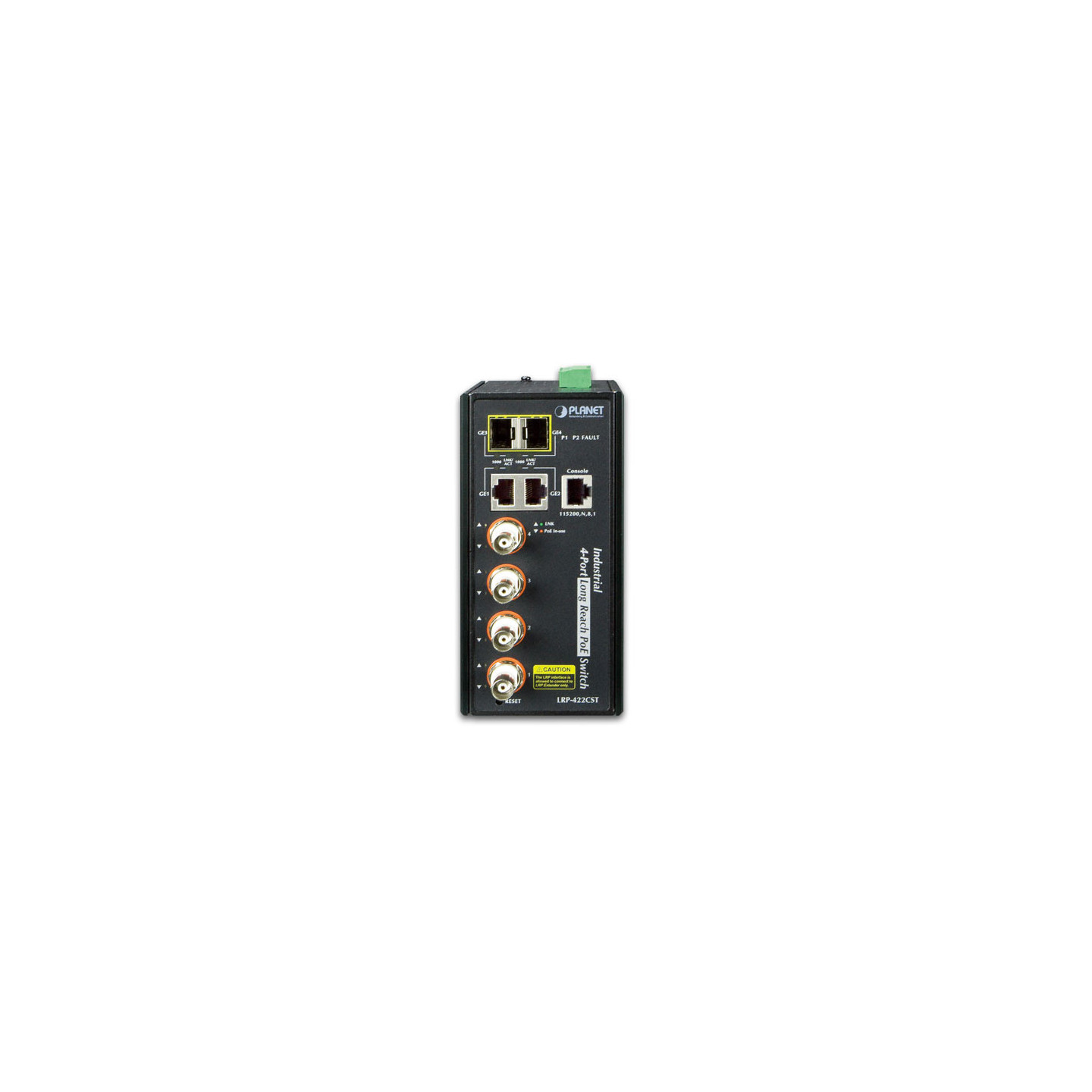

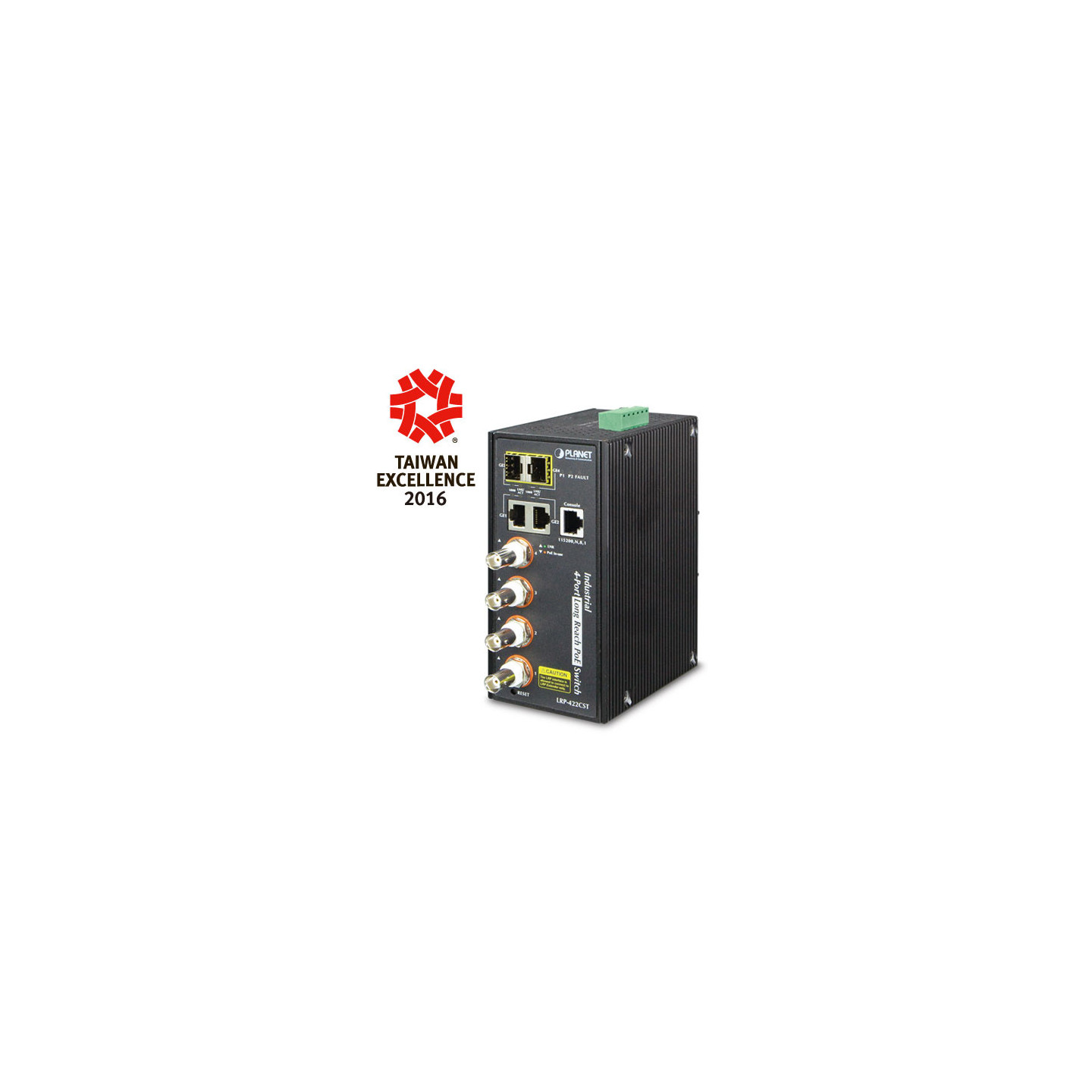

PLANET LRP-422CST
Switch industrial coaxial de 4 puertos + 2 puertos 10/100/1000T + 2 puertos 100/1000X SFP de largo alcance sobre conmutador gestionado coaxial
La solución PoE de largo alcance de PLANET permite a todas las empresas y proveedores de servicios de red configurar una infraestructura IP en una ubicación remota donde los dispositivos alimentados compatibles con PoE 802.3af/at pueden recibir datos y energía a través de conmutadores PLANET y extensores e inyectores PLANET LRP a larga distancia, pero no limitado a los 100 metros normales.
Conmutador PoE inteligente de largo alcance en red
coaxial PLANET LRP-422CST, un nuevo Switch PoE multicanal de largo alcance, cuenta con una red Ethernet y PoE extendida de hasta 1 kilómetro a través de los cables coaxiales existentes que van a múltiples dispositivos compatibles con PoE. Proporciona administración de pila dual IPv6 / IPv4 y motor de conmutación Gigabit L2 / L4 incorporado junto con 4 puertos BNC con función de inyector PoE de largo alcance, 2 puertos de cobre Gigabit y 2 ranuras de fibra SFP 100/1000BASE-X adicionales. Cada uno de los puertos BNC proporciona 36 vatios de potencia con un presupuesto de energía total de hasta 150 vatios. Como conmutador PoE avanzado, el LRP-422CST cuenta con funciones PoE inteligentes para mejorar la disponibilidad de las aplicaciones críticas. Proporciona una solución de red PoE rápida, segura y rentable para actualizar la infraestructura de cable coaxial existente del sistema analógico al sistema de vigilancia IP HD.
Detalle de productos
Especificaciones de hardware
Ethernet Interfaces ■ Cobre
• 2 x 10/100/1000BASE-T RJ45
• Negociación automática/Auto-MDI/MDI-X
■ Fibra óptica
• 2 ranuras
SFP 100/1000BASE-X • Soporta modo dual de 100/1000Mbps y DDM
■ Jumbo Frame
• 10Kbytes con GE1 a GE4
Interfaces PoE de largo alcance ■ Conectividad
• 4 x conectores hembra BNC
• PoE de largo alcance a través de PSE (equipo de fuente de alimentación)
coaxial - Polo central BNC: CC + / Hi - Blindaje BNC: CC -/Lo
■ Salida de potencia
• Por puerto 48 ~ 56 V CC, 36 vatios (máx.)
■ Presupuesto
de energía total • 150 vatios (máx.)
■ Cableado
• Cable coaxial: 75 ohmios
• Cable RG-6/U (recomendado)
■ Distancia
máxima • Máx. 200 m con salida PoE+ (1.640 pies)
• Máx. 400 m con salida PoE (2.624 pies)
• Máx. 1200 m sin salida PoE (3.937 pies)
■ Estándar
Ethernet de largo alcance • IEEE 1901
■ Tipo
de modulación • Wavelet-OFDM
■ Seguridad
• Cifrado
AES de 128 bits
■ Banda de
frecuencia • 2 ~ 28MHz
■ Rendimiento
Distancia RG-6/U
Velocidad de datos*
LRP-101CE
PoE Output@25 grados C*
TX**
RX**
200m
93,9 Mbps
93,5 Mbps
21,7 W
400m
90.4Mpbs
90,3 Mbps
19,04 W
600m
82,1 Mbps
80 Mbps
13,5 W
800m
69,9 Mbps
69,4 Mbps
10,35 W
1000m
52,2 Mbps
50,2 Mbps
8.01W
1200m
31,7 Mbps
37,8 Mbps
---
* La velocidad de datos real y la salida PoE varían según la calidad del cable de cobre y los factores ambientales. El resultado de rendimiento anterior se basa en las pruebas realizadas a través del cable coaxial RG-6/U.
** TX: Del LRP-422CST al LRP-101CE
RX: del LRP-101CE al LRP-422CST
■ Múltiples nodos
• Hasta 4 extensores LRP dentro de 1 km Cable coaxial RG-6/U*
* Los nodos extensores reales varían según la calidad del cable de cobre y los factores ambientales.
■ Compatibilidad
LRP • LRP-101CE: 1 puerto 10/100TX PoE PSE + 1 puerto coaxial PoE de largo alcance extensor
Consola 1 puerto serie RS232 a RJ45 (115200, 8, N, 1)
Arquitectura de conmutadores Almacenamiento y reenvío
Estructura de conmutadores 8,8 Gbps/sin bloqueo
Tabla de direcciones 8K entradas
Búfer de datos compartidos 4,1 megabits
Control de caudal Fotograma de pausa IEEE 802.3x para dúplex
completo Contrapresión para semidúplex
Botón de reinicio < 5 segundos: reinicio del sistema
> 5 segundos: Predeterminado de fábrica
Protección EST 6KV CC
Protección contra descargas electrostáticas 6KV CC
Recinto Carcasa de aluminio IP30
Instalación Kit de carril DIN y kit de montaje en pared
Conector Bloque de terminales extraíble de 6 pines para entrada
de alimentación Pin 1/2 para alimentación 1; Pin 3/4 para alarma de fallo; Pin 5/6 para alimentación 2
Alarma Una salida de relé para corte de energía. Capacidad de transporte de corriente del relé de alarma: 1A @ 24V AC
LED Sistema:
Alimentación 1 (verde)
Alimentación 2 (verde)
Alarma de fallo (rojo)
Por puerto LRCP:
LNK/ACT (verde)
PoE en uso (naranja)
por puerto Gigabit:
LNK/ACT (verde)
1000 (naranja)
Dimensiones (ancho x fondo x alto) 72 x 107 x 152 mm
Peso 1.150 g
Requisitos de alimentación De 48 a 56 V CC
Consumo de energía 9,5 vatios/32,42 BTU (sistema encendido)
165 vatios/563,0 BTU (carga completa)
Funciones de capa 2
Duplicación de puertos TX/RX/ambos
monitores de varios a 1
VLAN VLAN
basada en etiquetas 802.1Q Hasta 256 grupos de VLAN, de un total de 4094 ID de VLAN
Tunelización
Q-in-Q 802.1ad VLAN de protocolo de VLAN
de voz VLAN
privada (puerto protegido)
GVRP
Agregación de enlaces IEEE 802.3ad LACP y troncal
estática Admite 4 grupos de troncales con 4 puertos para cada grupo
Protocolo de árbol de expansión STP/RSTP/MSTP
Indagación IGMP IGMP (v2/v3) Indagación
IGMP Querier
Hasta 256 grupos de multidifusión
Espionaje MLD Indagación MLD (v1/v2), hasta 256 grupos de multidifusión
Lista de control de acceso ACL basada en IP IPv4/IPv6 / ACL basada en MAC
QoS 8 ID de mapeo a colas de prioridad de 8 niveles - Número
de
puerto - Prioridad
802.1p - Etiqueta
VLAN 802.1Q - Campo DSCP en el paquete
IP Clasificación de tráfico basada en clasificación, prioridad estricta y WRR
Seguridad Autenticación
basada en puertos IEEE 802.1X Cliente RADIUS integrado para cooperar con el servidor
RADIUS Autenticación
de acceso de usuario RADIUS/TACACS+ Enlace
de puerto IP-MAC Filtro
MAC Dirección MAC
estática DHCP Snooping y DHCP Option82
STP Protección BPDU, filtrado de BPDU y reenvío de
BPDU Prevención
de ataques DoS Inspección
ARP Protección de fuentes IP
Funciones de gestión
Interfaces de administración básicas Navegador web/Telnet/SNMP v1, v2c
Actualización de firmware mediante protocolo HTTP/TFTP a través de la red
Ethernet Syslog
remoto/local Registro
del sistema Protocolo
LLDP SNTP
Interfaces de gestión seguras SSH, SSL, SNMP v3
MIB SNMP RFC 1213 MIB-II
RFC 1215 Trampas genéricas
RFC 1493 MIB
de puente RFC 2674 Extensiones de MIB de
puente RFC 2737 MIB de entidad (versión 2)
RFC 2819 RMON (1, 2, 3, 9)
RFC 2863 MIB
de grupo de interfaz RFC 3635 MIB similar a Ethernet
Conformidad con las normas
Cumplimiento de la normativa FCC Parte 15 Clase A, CE
Cumplimiento de normas Línea
de alimentación de banda ancha IEEE 1901 IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3z Gigabit SX/LX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3x control de flujo y contrapresión
IEEE 802.3ad puerto troncal con LACP
IEEE 802.1D Protocolo
de árbol de expansión rápida IEEE 802.1w Protocolo
de árbol de expansión rápida IEEE 802.1s Protocolo
de árbol de expansión múltiple IEEE 802.1p Clase de servicio
Etiquetado de VLAN IEEE 802.1Q Autenticación de puerto
IEEE 802.1X Control
de red IEEE 802.1ab LLDP
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP v3
RFC 2710 MLD v1
RFC 3810 MLD v2
Medio ambiente
Operativo Temperatura: -20 ~ 75 grados C
Humedad relativa: 5 ~ 95% (sin condensación)
Almacenamiento Temperatura: -40 ~ 85 grados C
Humedad relativa: 5 ~ 95% (sin condensación)
