Switch industrial PoE+ 10/100TX 802.3at de 4 puertos más 100FX

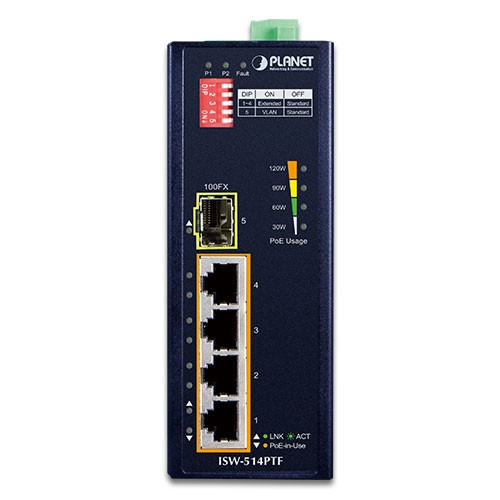

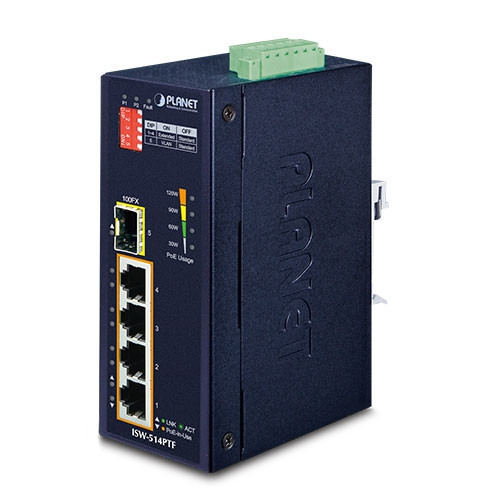

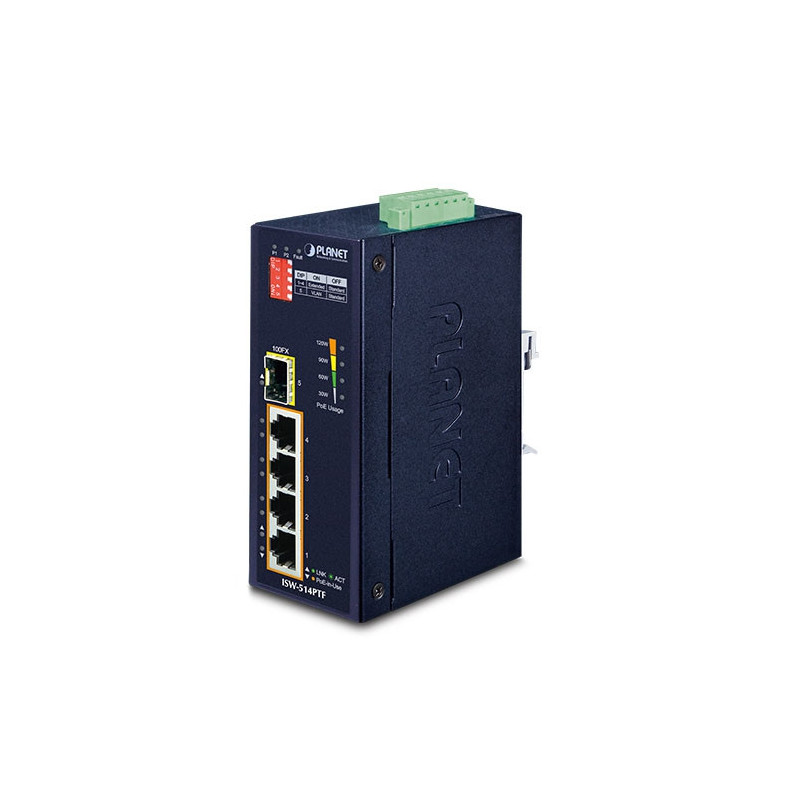

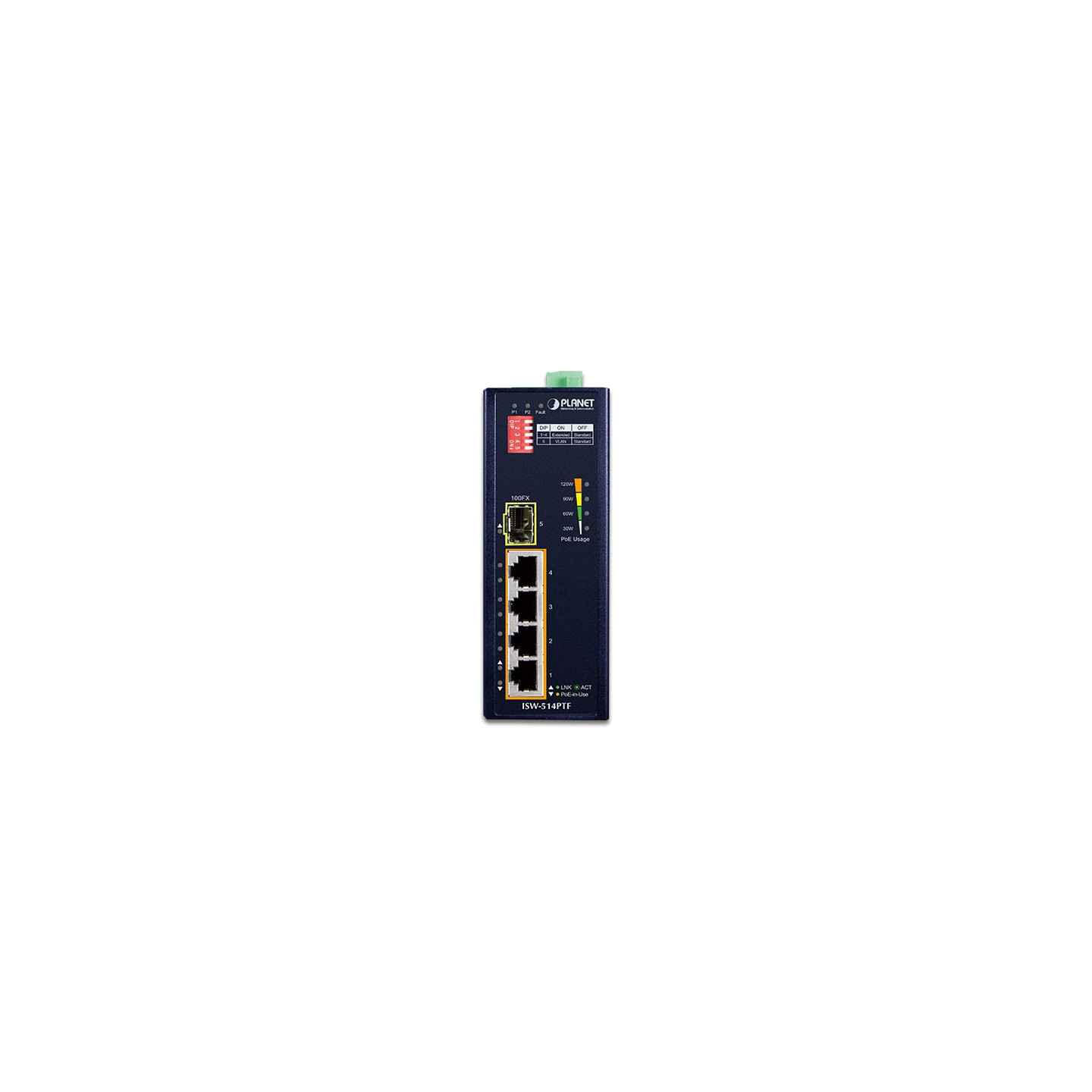

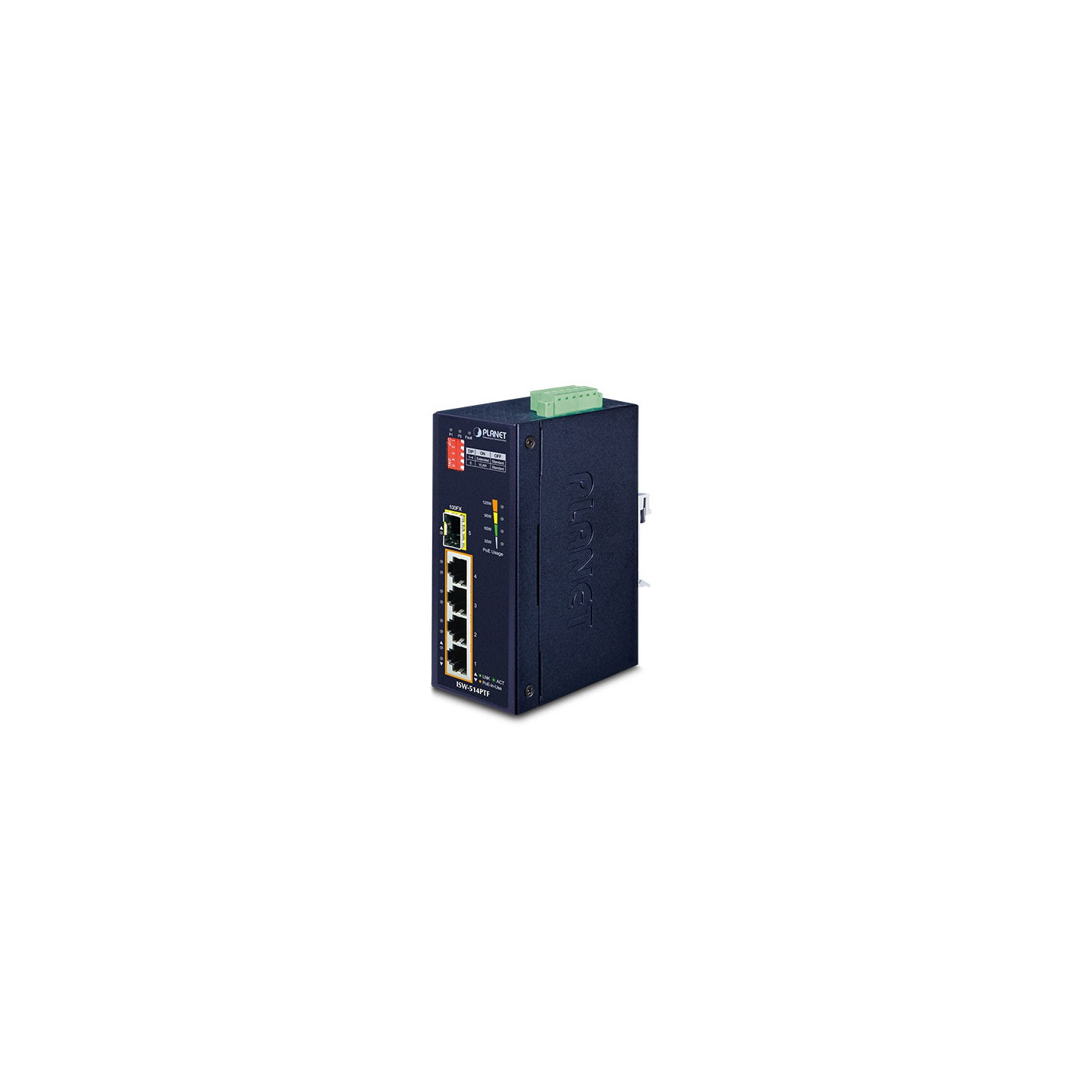

Con diseño Plug and Play, el Switch PoE+ Fast Ethernet no Administrable de tipo carril DIN de grado industrial PLANET ISW-514PTF, que cuenta con cuatro puertos IEEE 802.3at PoE+ 10/100BASE-TX y 1 interfaz de fibra óptica 100BASE-FX adicional para la conexión de enlace ascendente, permite detectar y configurar automáticamente periféricos internos y externos.
El ISW-514PTF está diseñado con un sistema de alimentación redundante y es capaz de funcionar de forma fiable, estable y silenciosa en cualquier entorno endurecido sin afectar a su rendimiento. Viene con un presupuesto de energía total de hasta 120 vatios para diferentes tipos de aplicaciones PoE y una temperatura de funcionamiento que oscila entre -40 y 75 grados C en una carcasa metálica resistente IP40.
Puertos de cobre Cuatro puertos 10/100BASE-TX RJ45 auto-MDI/MDI-X (puertos 1 a 4)
Puertos de inyector PoE Cuatro puertos con función de inyector PoE+ 802.3af/at (puertos 1 a 4)
Puerto SFP Un puerto 100BASE-FX SFP

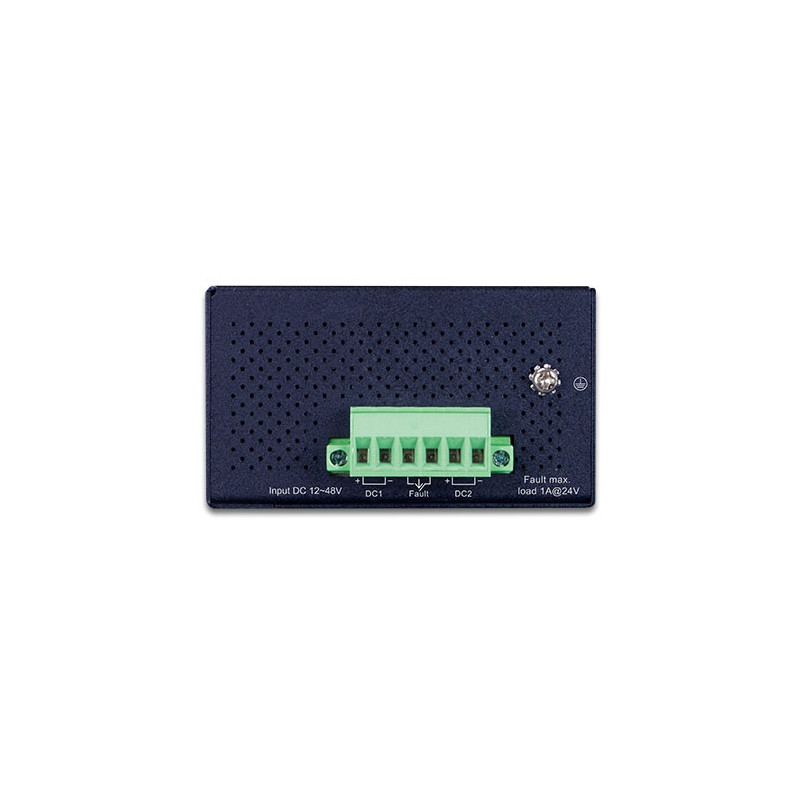

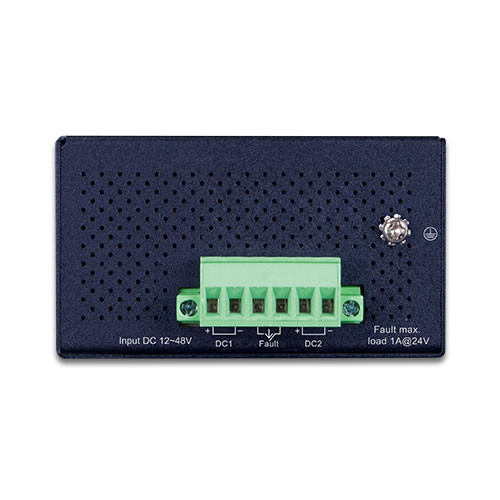

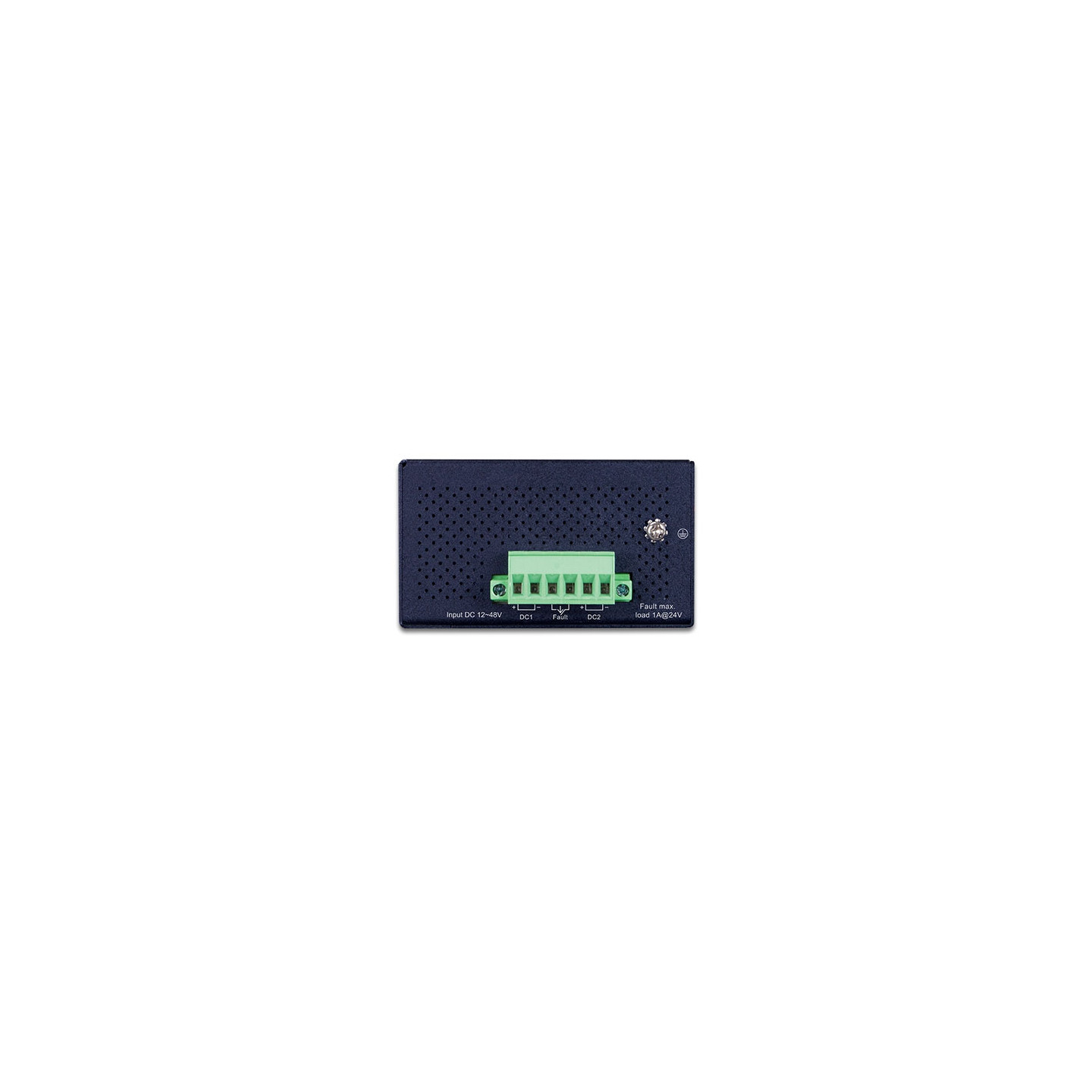

Conector Bloque
de terminales extraíble de 6 pines Pin 1/2 para alimentación 1
Pin 3/4 para alarma
de fallo de alimentación Pin 5/6 para alimentación 2
Conmutador DIP (puertos 1 a 4) Modo estándar: distancia de transmisión PoE de 30 vatios de 100 m a una velocidad de 10/100 Mbps
Modo VLAN: "Protección VLAN basada en puertos" donde los puertos se pueden aislar entre sí a través de un conmutador DIP. Solo el Port-5 puede visitar otros puertos.
Modo extendido: distancia de transmisión PoE de 25 vatios de 250 m a una velocidad de 10 Mbps
Requisitos de alimentación 12 ~ 54 V CC, 7 A (máx.)
Consumo de energía Máx. 7 vatios/23.8BTU@54V entrada de CC (sistema)
Máx. 133 vatios/453BTU@54V entrada de CC (Ethernet + PoE a plena carga)
Alarma Una salida de relé para corte de energía.
Capacidad de transporte de corriente del relé de alarma: 1A @ 24V AC
Dimensiones (ancho x fondo x alto) 50 x 87,8 x 135 mm
Peso 613 g
Recinto Carcasa metálica IP40
Instalación Carril DIN/ de montaje en pared
Protección contra descargas electrostáticas 5KV
Indicadores LED 3 x LED para el sistema y la alimentación:
Verde: Alimentación de CC 1
Verde: Alimentación de CC 2
Rojo: Alarma
de falla de energía 2 x LED para PoE + puerto de cobre (puertos 1 a 4):
Verde: LNK/ACT (10/100Mbps)
Ámbar: PoE en uso
1 x LED para el puerto 100BASE-FX (puerto 5):
Verde: LNK/ACT (100 Mbps)
4 x LED para uso de PoE (W) (de menor a mayor):
Ámbar: 30 W, 60 W, 90 W y 120 W
Arquitectura de conmutadores Almacenamiento y reenvío
Estructura de conmutadores 1 Gbps/sin bloqueo
Rendimiento (paquete por segundo) 0.74Mpps @64 bytes
Tabla de direcciones Entradas de 1K
Bastidor Jumbo 1536 bytes
Control de caudal Contrapresión para trama de pausa
IEEE 802.3x semidúplex para dúplex completo
Estándar PoE Alimentación a través de Ethernet Plus / PSE IEEE 802.3at
Tipo de fuente de alimentación PoE Tramo final
Asignación de pines de alimentación 1/2 (+), 3/6 (-)
Salida de alimentación PoE Por puerto 54 V CC, máx. 36 vatios
Presupuesto de energía PoE (máx.) 120 W máximo @54V CC
, 90 W maximum@24V CC
, 60 W maximum@12V CC
Número máx. de PD de clase 2 4
Número máx. de PD de clase 3 4
Número máx. de PD de clase 4 4
Cumplimiento normativo FCC Parte 15 Clase A, CE
Pruebas de estabilidad IEC 60068-2-32 (caída libre)
IEC 60068-2-27 (choque)
IEC 60068-2-6 (vibración)
Cumplimiento de normas IEEE 802.3 Ethernet
IEEE 802.3u Fast Ethernet
IEEE 802.3x Control de flujo y contrapresión IEEE
802.3af Alimentación a través de Ethernet
IEEE 802.3at Alimentación a través de Ethernet Plus
Temperatura En funcionamiento: -40 ~ 75 grados C
Almacenamiento: -40 ~ 85 grados C
Humedad En funcionamiento: 5 ~ 95% (sin condensación)
Almacenamiento: 5 ~ 95% (sin condensación)
