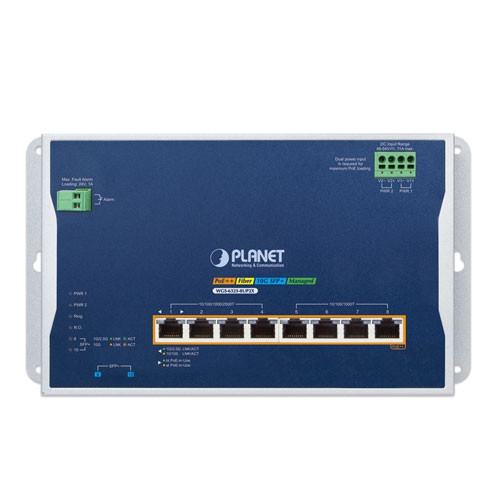

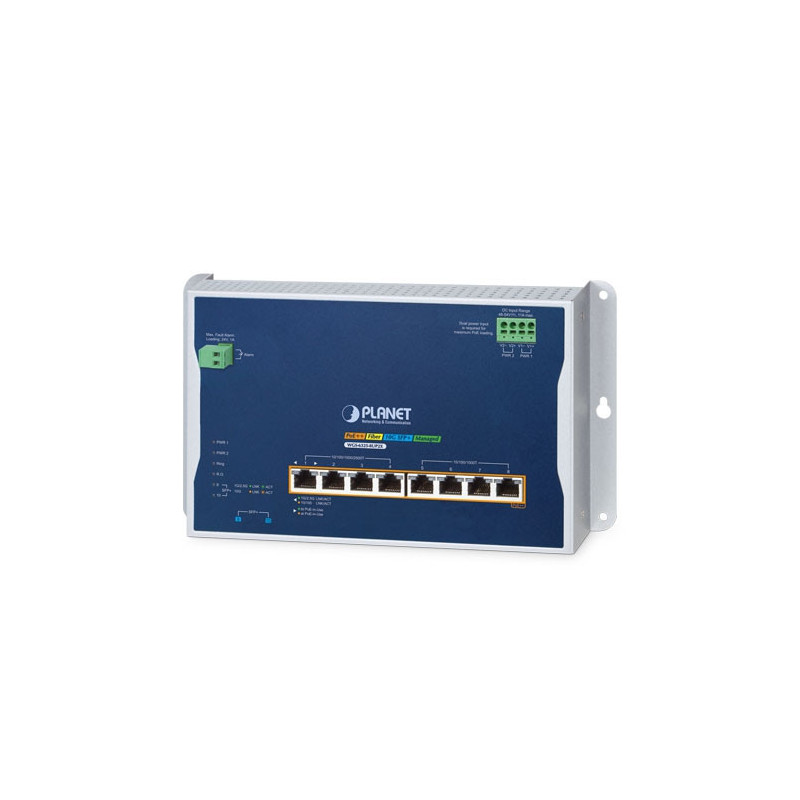

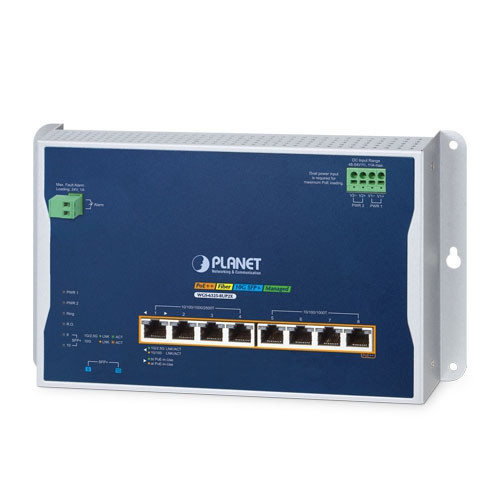

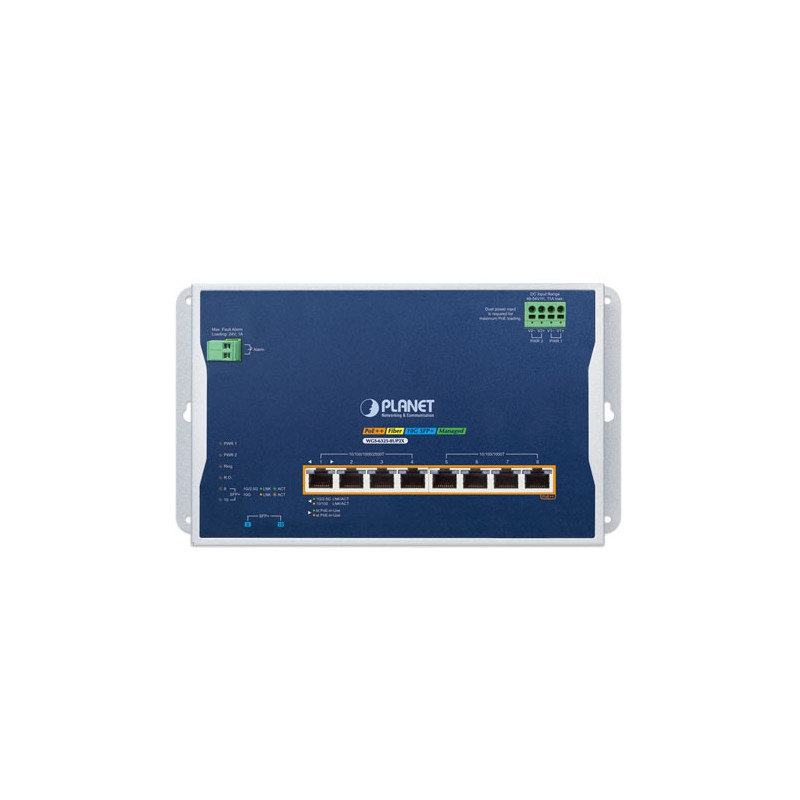

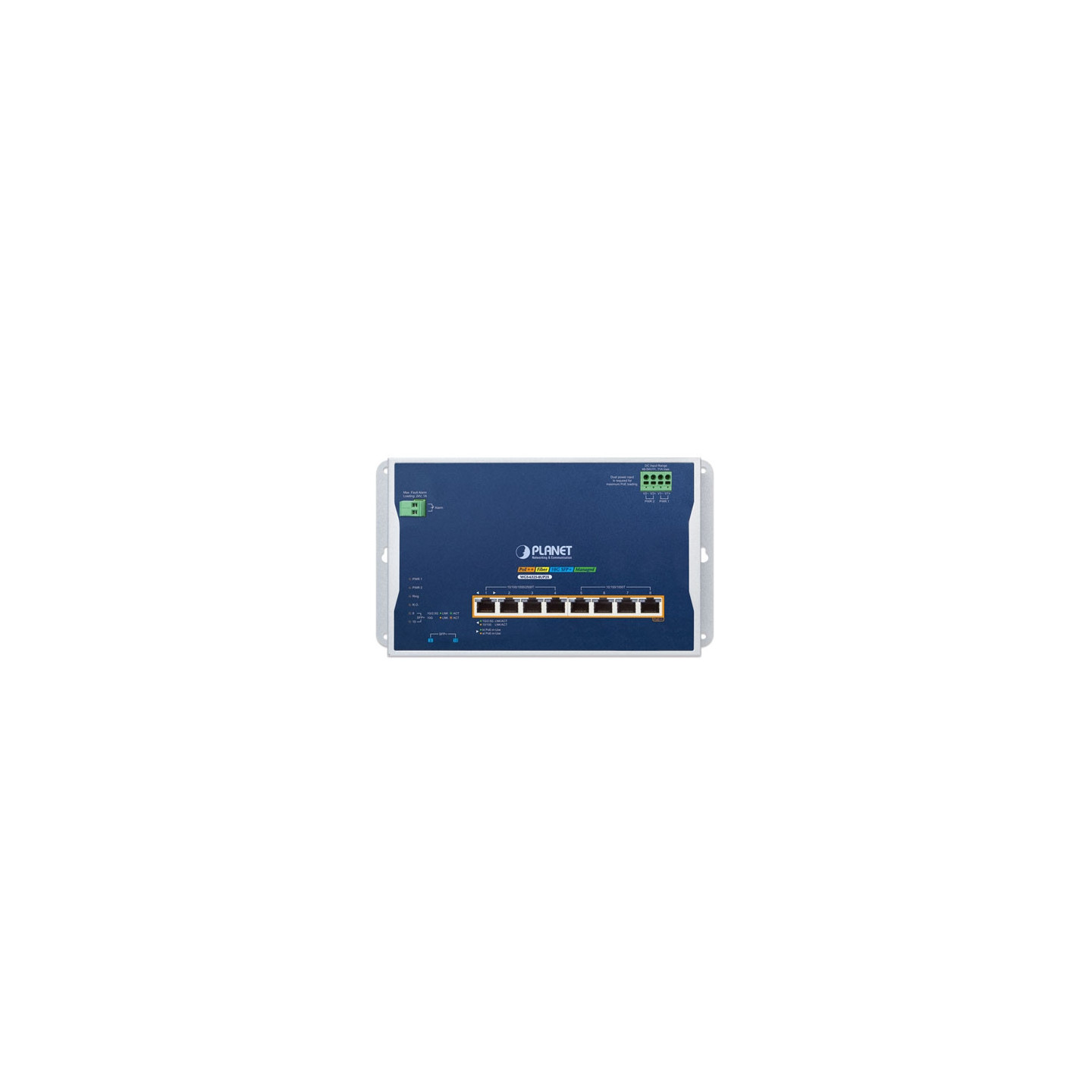

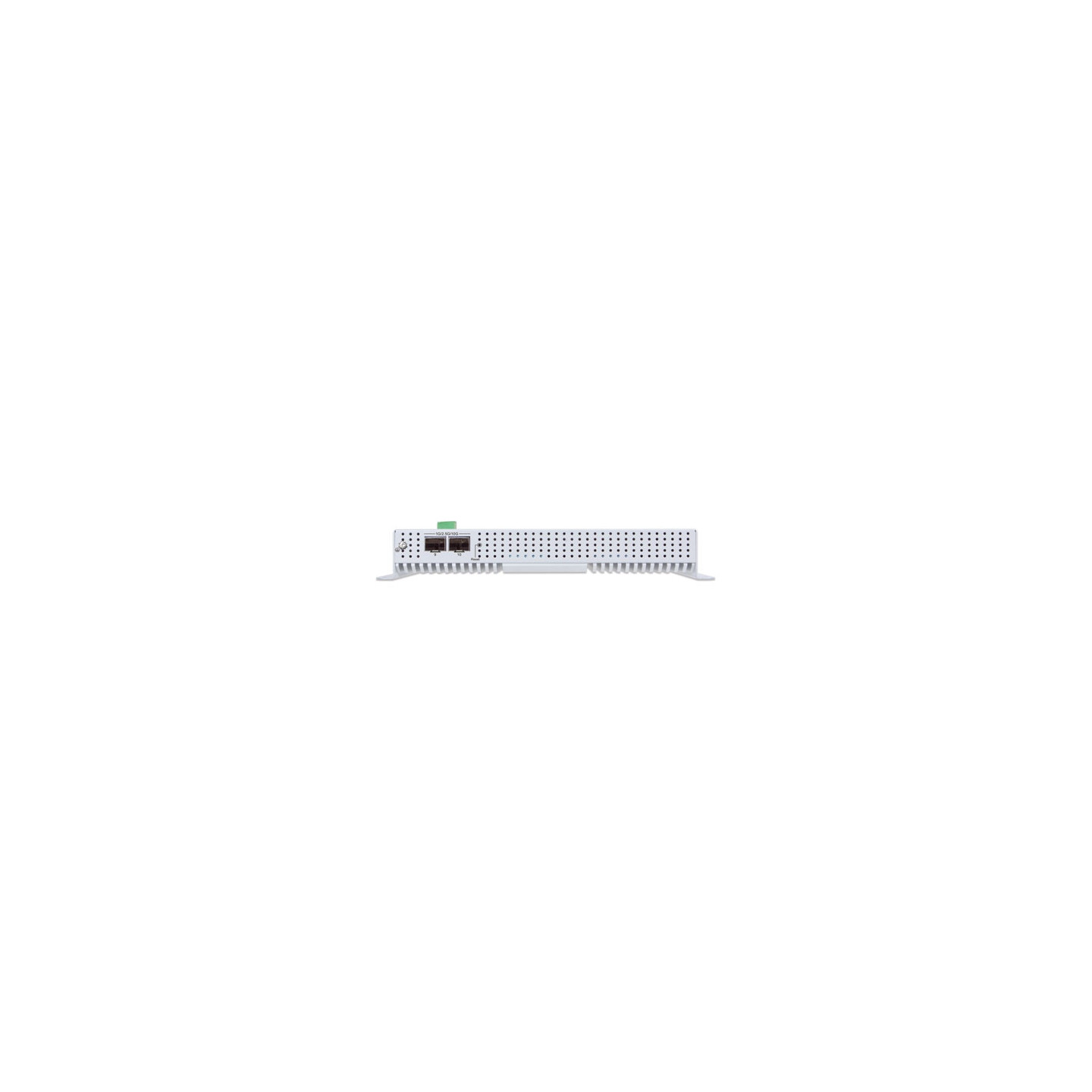

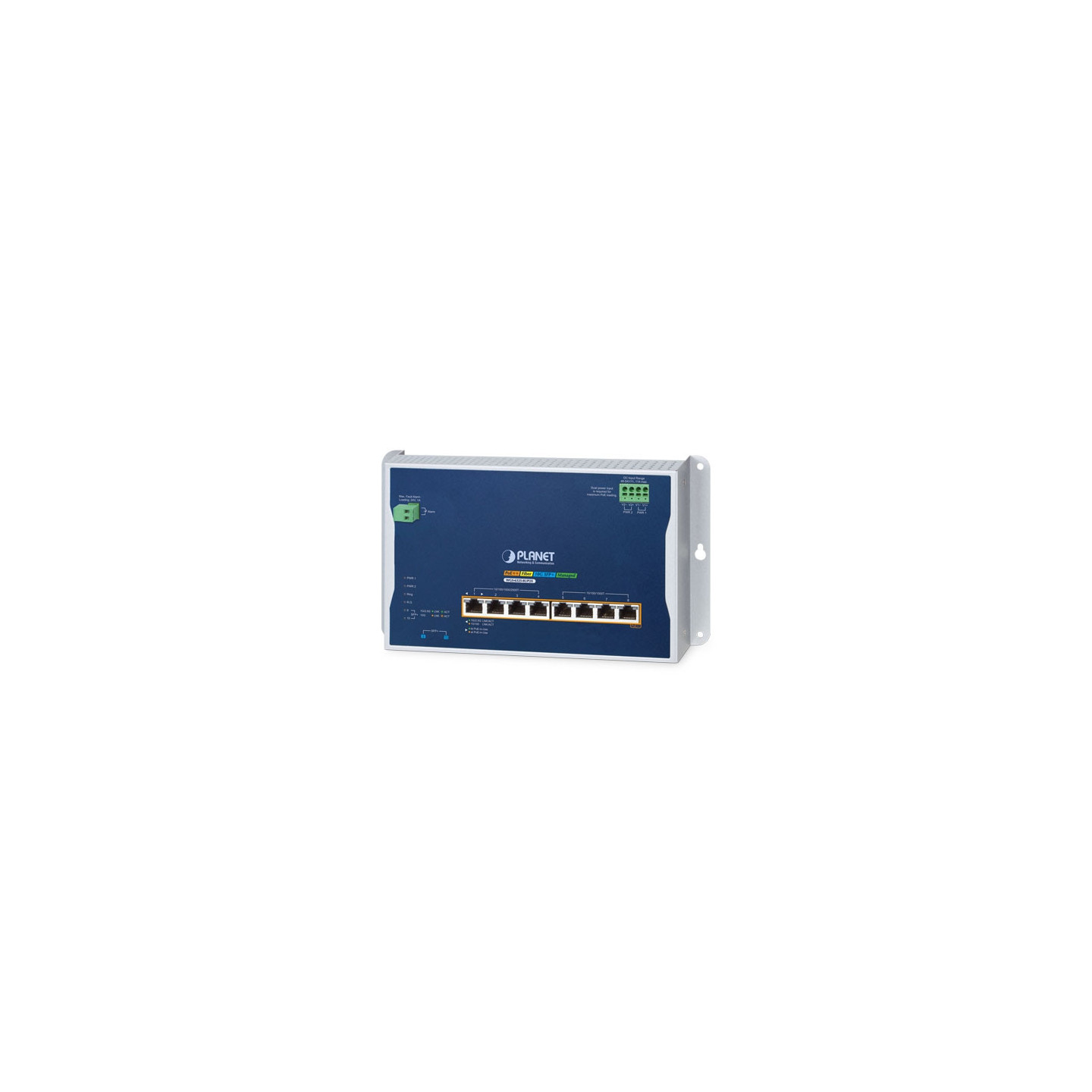

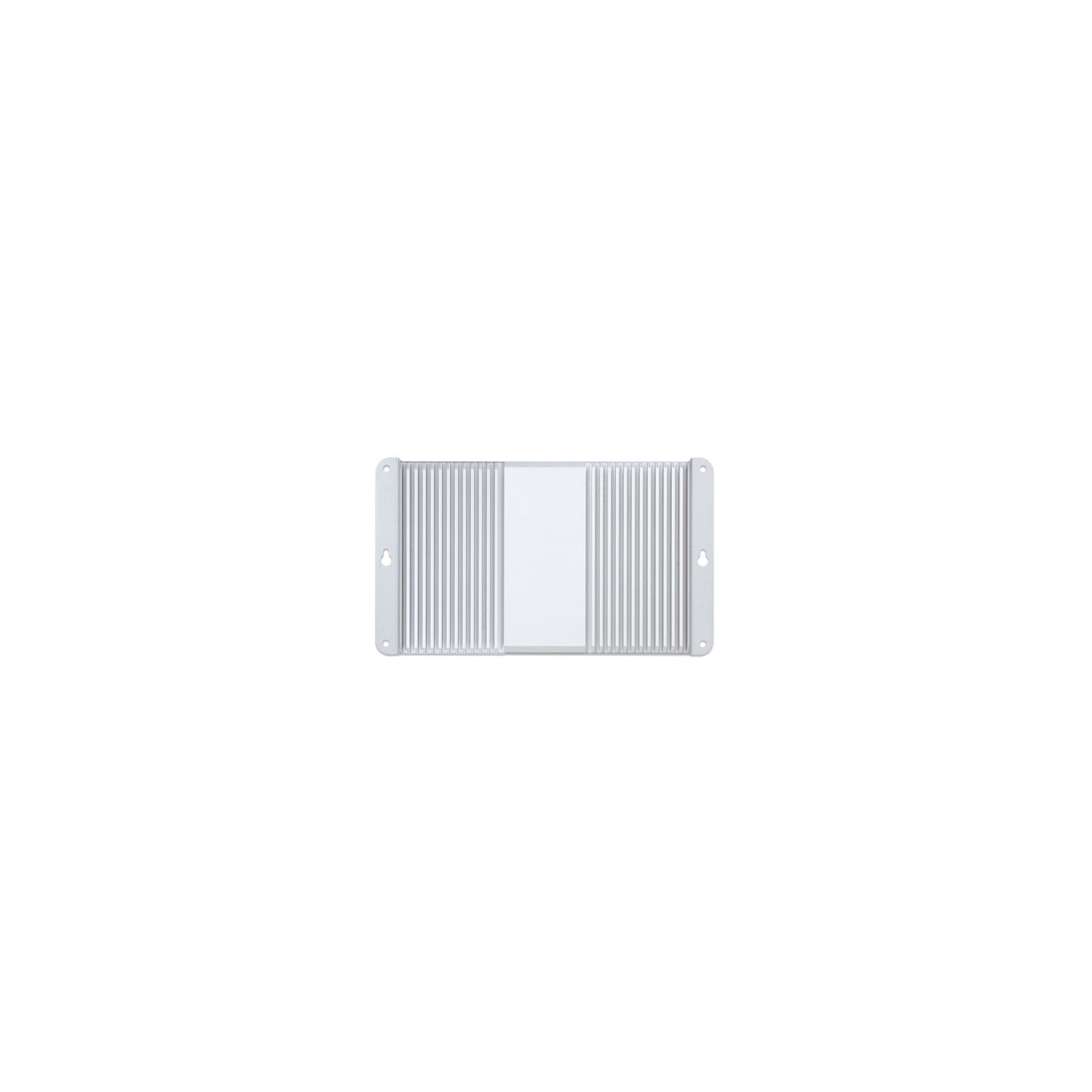

PLANET WGS-6325-8UP2X
Switch Administrable de montaje en pared industrial L3 de 4 puertos 2.5G 802.3bt PoE + 4 puertos 10/100/1000T 802.3bt PoE + 2 puertos 10G SFP+ de montaje en pared
Switch Administrable PoE++ montado en la pared con Switch L3 avanzada y seguridad
PLANET WGS-6325-8UP2X es un Switch Administrable PoE++ industrial de montaje en pared que cuenta con funciones PoE inteligentes PLANET para mejorar la disponibilidad de las aplicaciones industriales. Proporciona administración de pila dual IPv6/IPv4 y ofrece una combinación versátil de puertos, incluidos cuatro puertos 10/100/1000/2500BASE-T y cuatro puertos 10/100/1000BASE-T. Lo que lo distingue es que la capacidad PoE de 95 vatios en estos puertos ofrece una amplia potencia para varias aplicaciones PoE. Para conectarse a una infraestructura de red más amplia, este conmutador cuenta con dos puertos SFP+ 1G/2.5G/10GBASE-X adicionales, lo que garantiza una transmisión de datos de alta velocidad y una conectividad perfecta. Con un presupuesto de energía total de hasta 480 vatios para diferentes tipos de aplicaciones PoE, y con un rendimiento rápido y una temperatura de funcionamiento que oscila entre -40 y 75 grados C en una carcasa metálica IP30 compacta pero resistente, el WGS-6325-8UP2X es una solución ideal para satisfacer la demanda de las siguientes aplicaciones de red
Detalle de productos
Especificaciones de hardware
Puertos de cobre 4 puertos RJ45 10/100/1000/2500BASE-T auto-MDI/MDI-X (puertos 1 a 4)
4 puertos 10/100/1000BASE-T RJ45 auto-MDI/MDI-X (puertos 5 a 8)

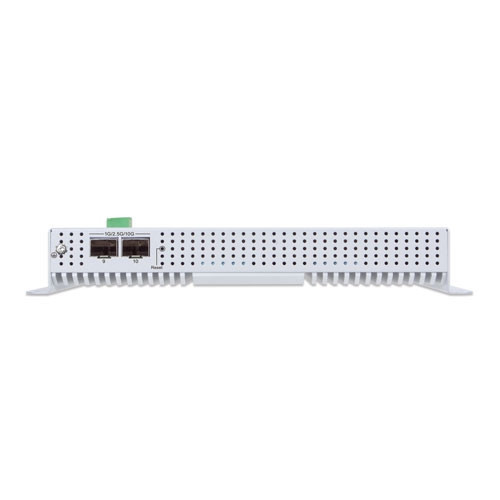

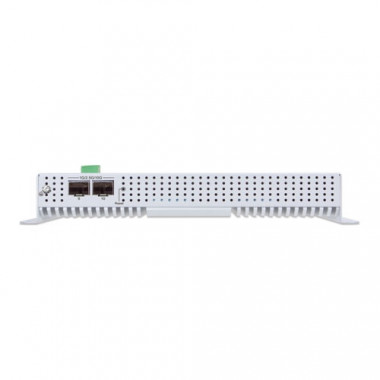

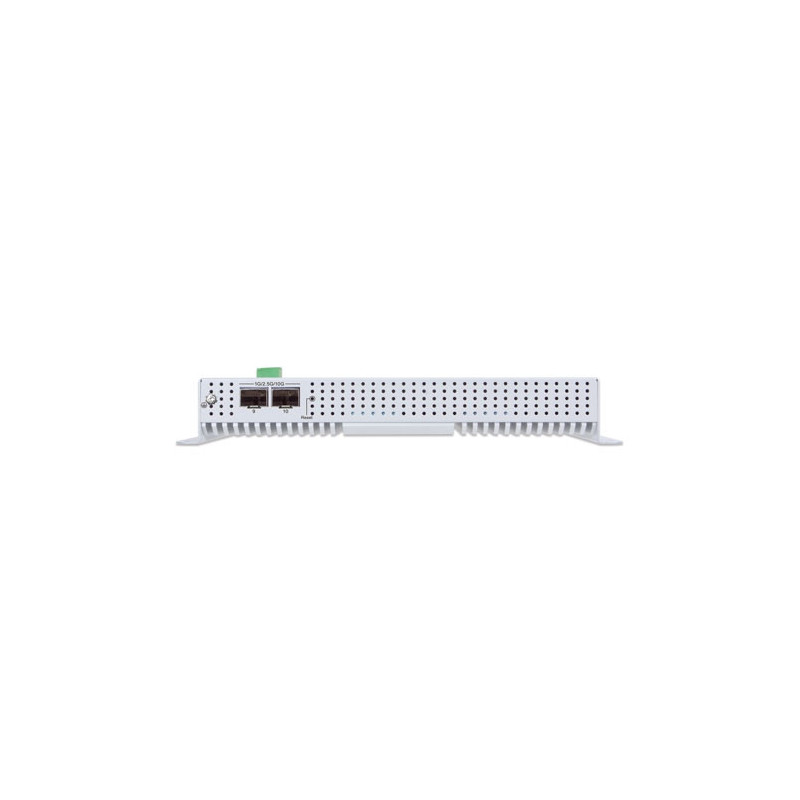

Tragamonedas SFP+ 2 interfaces SFP+ 1G/2.5G/10GBASE-X
Puerto de inyector PoE 8 puertos con función de inyector PoE++ 802.3bt (puertos 1 a 8)
CARNERO 512MBytes
Memoria flash 64MBytes
Botón de reinicio < 5 segundos: reinicio del sistema
> 5 segundos: Predeterminado de fábrica
Conector Bloque de terminales de 4 pines para entrada
de alimentación Pin 1/2 para alimentación 1 (Pin 1: V+ / Pin 2: V-)
Pin 3/4 para alimentación 2 (Pin 3: V+ / Pin 4: V-)
Bloque de terminales de 2 pines para alarma de evento
Alarma Una salida de relé para corte de energía. Capacidad de transporte de corriente del relé de alarma: 1A @ 24V DC
Recinto Carcasa de aluminio IP30

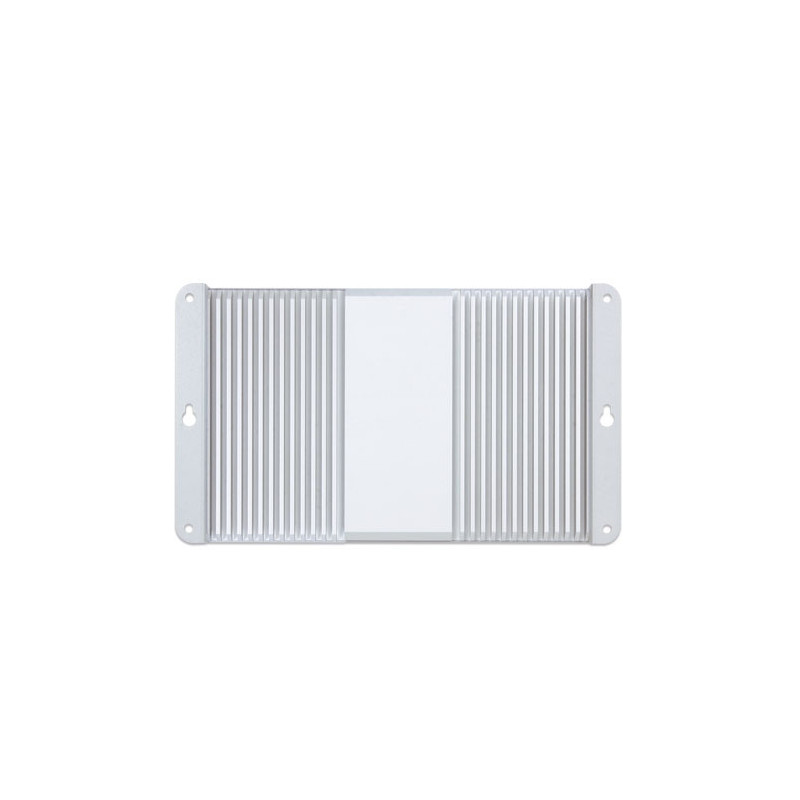

Instalación Montaje en pared
Dimensiones (ancho x fondo x alto) 245 x 36 x 140 mm
Peso 1.230 g
Requisitos de alimentación 48 ~ 54 V CC
(se recomiendan >52 V CC para PoE++ y PoE+ salida)
Se requiere una entrada de alimentación dual para una carga
de potencia máxima Corriente máxima: 11 A
Consumo de energía Sistema encendido:
Máx. 13,22 vatios/45,08 BTU @54V entrada de CC (presupuesto PoE de 240 vatios)
Máx. 16,97 vatios/57,87 BTU Entrada de CC @54V (presupuesto PoE de 480 vatios)
Carga completa con función PoE++ 802.3bt:
Máx. 256,2 vatios/874,19 BTU @Single Entrada de 54 V CC (presupuesto de PoE de 240 vatios)
Máx. 496,9 vatios/1694,43 BTU @Dual Entrada de 54 V CC (presupuesto de PoE de 480 vatios)
Protección contra descargas electrostáticas 6KV CC
Indicador LED Sistema:
PWR 1 (verde)
PWR 2 (verde)
anillo (verde)
propietario del anillo (verde)
por 10/100/1000/2500T RJ45 PoE++ Puertos:
1000/2500 LNK/ACT (verde)
10/100 LNK/ACT (ámbar)
802.3bt PoE en uso (verde)
802.3af/at PoE en uso (ámbar)
por interfaz SFP+:
1G/2.5G LNK/ACT (verde)
10G LNK/ACT (ámbar)
Especificaciones de Switch
Arquitectura de conmutadores Almacenamiento y reenvío
Estructura de conmutadores 68 Gbps/sin bloqueo
Rendimiento (paquete por segundo) 50.592Mbps@ paquete de 64 bytes
Tabla de direcciones Entradas de 8K, aprendizaje automático de direcciones de origen y antigüedad
Búfer de datos compartidos 4,1 Mbits
Control de caudal Fotograma de pausa IEEE 802.3x para dúplex
completo Contrapresión para semidúplex
Bastidor Jumbo 10Kbytes
Botón de reinicio < 5 segundos: reinicio del sistema
> 5 segundos: Predeterminado de fábrica
Alimentación a través de Ethernet
Estándar PoE IEEE 802.3bt PoE++ Tipo-4 PSE
Retrocompatible con 802.3at PoE+ PSE
Tipo de fuente de alimentación PoE 802.3bt
Fuerza de tramo
medio
Salida de alimentación PoE Por puerto 54 V CC
802.3bt Modo tipo 4: máximo 95 vatios
Modo de fin de tramo: máximo 36 vatios Modo
de intervalo medio: máximo 36 vatios Modo de
fuerza: máximo 95 vatios
Asignación de pines de alimentación 802.3bt: 1/2(-), 3/6(+),4/5(+), 7/8(-)
Tramo final: 1/2(-), 3/6(+)
Tramo medio: 4/5(+), 7/8(-)
Presupuesto de energía PoE Entrada de alimentación única: 240 W máximo (dependiendo de la entrada de energía)
Entrada de alimentación dual: 480 W máximo (dependiendo de la entrada de energía)
※ La entrada de alimentación dual debe ser la misma que el voltaje de CC, como 54 V dual
Número máx. de PD de clase 3 8
Número máx. de PD de clase 4 8
Número máx. de PD de clase 8 5
Funciones de gestión de PoE
Detección activa de dispositivos PoE Sí
Reciclaje de energía PoE Sí, horario diario o predefinido
Programación de PoE 4 perfiles de programación
Modo de extensión PoE Sí, máx. 160 metros
Gestión de sistemas PoE PoE del sistema Control
de administración Control del presupuesto de energía PoE total Entrada
automática de energía y control
de presupuesto PoE Modo heredado PoE Alarma
de umbral de sobretemperatura Alarma de umbral de uso de PoE
Gestión de puertos PoE Habilitación/deshabilitación/programación
de puertos Control
del modo PoE 802.3bt
802.3at End-span
802.3at Mid-span
Force mode
Prioridad de puerto
Funciones de capa 3
IP Interfaces Máx. 32 interfaces VLAN
Tabla de enrutamiento Máx. 32 entradas
de enrutamiento estático Máx. 1K entradas de enrutamiento dinámico
Protocolos de enrutamiento IPv4 RIPv2
IPv4 OSPFv2 enrutamiento
dinámico IPv6 OSPFv3 enrutamiento
dinámico IPv4 hardware enrutamiento
estático de hardware IPv6
Función de capa 2
Configuración de puertos Deshabilitación/habilitación
de puertos Negociación automática Selección
de modo dúplex completo y semidúplex de 10/100/1000/2500/10000Mbps Control de flujo deshabilitación/habilitación
de control de capacidad de enlace de puerto
Estado del puerto Muestre el modo dúplex de velocidad de cada puerto, el estado del enlace, el estado del control de flujo,
el estado de la negociación automática, el estado del enlace troncal
Duplicación de puertos TX/RX/ambos
Monitor
de varios a 1 RMirror - Analizador de puertos conmutados remotos (Cisco RSPAN)
Admite hasta 5 sesiones
VLAN VLAN
basada en etiquetas IEEE 802.1Q Tunelización
IEEE 802.1ad Q-in-Q VLAN privada perimetral (PVE)
VLAN basada en MAC VLAN
basada en protocolo VLAN
de voz MVR (registro de VLAN de multidifusión)
GVRP
Hasta 4K grupos de VLAN, de 4096 ID de VLAN
Agregación de enlaces IEEE 802.3ad LACP/troncal
estática Admite
transporte de puertos estáticos (10 puertos/5 grupos máx.)
LACP dinámico (10 puertos/5 grupos máx.)
Protocolo de árbol de expansión Protocolo de árbol de expansión IEEE 802.1D Protocolo
de árbol de expansión rápida IEEE 802.1w Protocolo
de árbol de expansión múltiple IEEE 802.1s Protección BPDU
Indagación IGMP Indagación Ipv4 IGMP (v1/v2 /v3) Compatibilidad con
el modo de consulta IGMP IPv4 Filtrado de puertos de
indagación IGMP Hasta 255 grupos de
multidifusión Registro de VLAN de multidifusión
Espionaje MLD Indagación
en Ipv6 MLD (v1/v2) Compatibilidad con
el modo Querier MLD de Ipv6 Hasta 255 grupos de multidifusión
Control de ancho de banda Control de
ancho de banda por puerto Entrada: 500 Kb ~ 1000 Mbps
Salida: 500 Kb ~ 1000 Mbps
ANILLO Admite ERPS, cumple con ITU-T G.8032v1 y v2
Tiempo de recuperación < 10ms @ 3 nodos Tiempo de
recuperación < 50ms @ 16 nodos
Soporta anillo mayor y subanillo
Sincronización IEEE 1588v2 PTP (Precision Time Protocol)
Reloj
transparente de igual a igual Reloj transparente de extremo a extremo
QoS Basado en la clasificación del tráfico, prioridad estricta y prioridad de 8 niveles WRR
para el número
de puerto de conmutación
Prioridad
802.1p Campo DSCP/TOS de la etiqueta
VLAN 802.1Q en el paquete IP
Funciones de seguridad
Lista de control de acceso ACL basada en IP/ACL
basada en MAC ACL basada en:
Dirección
MAC Dirección
IP Tipo
de protocolo Ethertype
ID de VLAN Prioridad
DSCP
802.1p Hasta 512 entradas
Seguridad Seguridad portuaria
Protección de origen IP, hasta 512 entradas
Inspección ARP dinámica, hasta 1K entradas
Control de autoridad de línea de comandos basado en el nivel
de usuario Dirección MAC estática, hasta 64 entradas
AAA Cliente
RADIUS Cliente TACACS+
Control de acceso a la red Control
de acceso a la red basado en puertos IEEE 802.1x Autenticación
basada en MAC Autenticación local/RADIUS
Funciones de gestión
Interfaces de administración básicas Telnet; Navegador; SNMP v1, v2c
Interfaces de gestión seguras SSHv2, TLS v1.2, SNMPv3
Gestión de sistemas Actualización de firmware por protocolo HTTP a través de la red
Ethernet Carga/descarga de configuración a través del protocolo
HTTP
LLDP NTP
PLANET Smart Discovery Utility
Aplicación PLANET CloudViewerPro
Gestión de eventos Syslog
remoto SMTP de registro
del sistema
ONVIF Detección de
dispositivos ONVIF Monitoreo de
dispositivos ONVIF Mapa de planta
MIB SNMP RFC 1213 MIB-II
IF-MIB
RFC 1493 MIB
de puente RFC 1643 MIB
Ethernet RFC 2863 MIB
de interfaz RFC 2665 MIB
similar a Ether RFC 2819 RMON MIB (grupos 1, 2, 3 y 9)
RFC 2737 MIB
de entidad RFC 2618 MIB
de cliente RADIUS RFC 2933 IGMP-STD-MIB
RFC 3411 SNMP-Frameworks-MIB
IEEE 802.1X PAE
LLDP
MAU-MIB
MIB DE ALIMENTACIÓN A TRAVÉS DE Ethernet
Conformidad con las normas
Cumplimiento normativo FCC Parte 15 Clase A, CE
Pruebas de estabilidad IEC60068-2-32 (caída libre)
IEC60068-2-27 (choque)
IEC60068-2-6 (vibración)
Cumplimiento de normas IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3z Gigabit SX/LX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3bz 2.5GBASE-T
IEEE 802.3ae 10Gb/s Ethernet
IEEE 802.3x control de flujo y contrapresión
IEEE 802.3ad puerto troncal con LACP
IEEE 802.1D Protocolo
de árbol de expansión IEEE 802.1w Protocolo
de árbol de expansión rápida IEEE 802.1s Protocolo
de árbol de expansión múltiple Clase de servicio
IEEE 802.1p Etiquetado
de VLAN IEEE 802.1Q Apilamiento de VLAN IEEE 802.1ad Q-in-Q Autenticación de puertos
IEEE 802.1X Control de red IEEE
802.1ab LLDP
IEEE 802.3af Alimentación a través de Ethernet
IEEE 802.3at Alimentación a través de Ethernet Plus
IEEE 802.3bt Alimentación a través de Ethernet Plus IEEE
802.3ah OAM
IEEE 802.1ag Gestión de fallos de conectividad (CFM)
IEEE 802.3az Ethernet de eficiencia energética (EEE)
IEEE 1588 PTPv2
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP v3
RFC 2710 MLD versión 1
RFC 3810 MLD versión 2
ITU-T G.8032 Conmutación
de protección de anillo Ethernet ITU-T Y.1731 Supervisión de rendimiento
Medio ambiente
Operativo Temperatura: -40 ~ 75 grados C
Humedad relativa: 5 ~ 95% (sin condensación)
Almacenamiento Temperatura: -40 ~ 85 grados C
Humedad relativa: 5 ~ 95% (sin condensación)
