PLANET

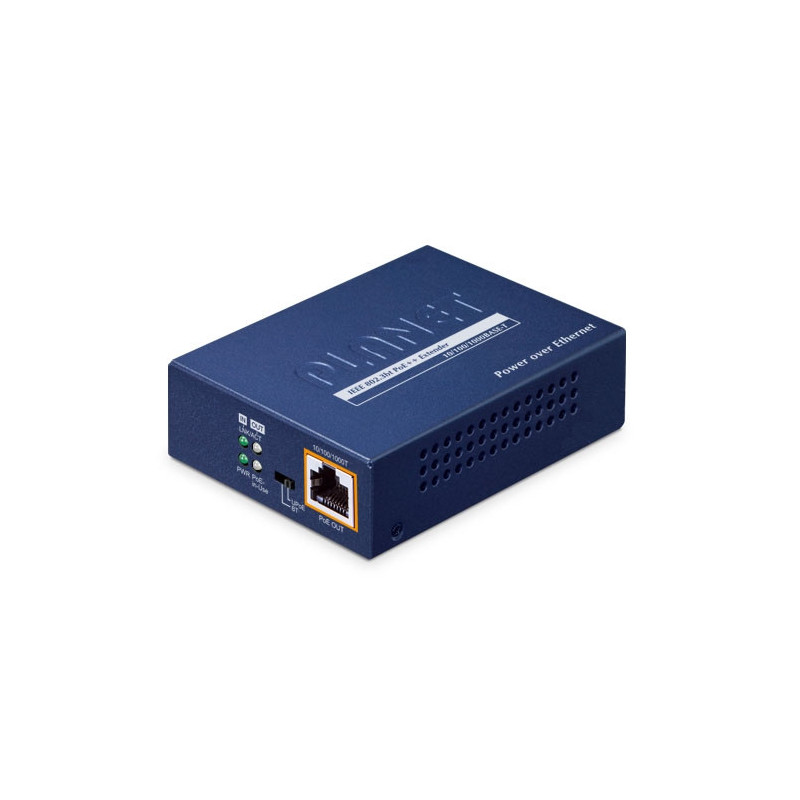

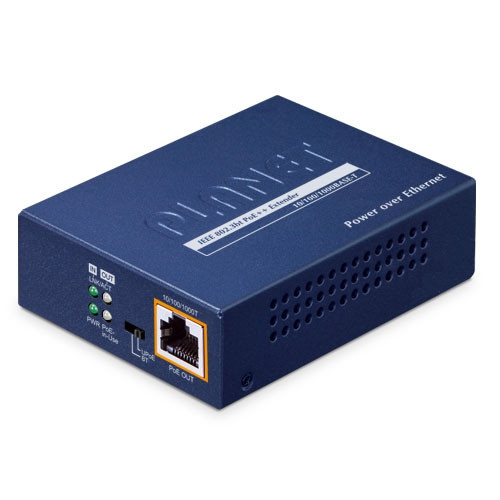

PLANET POE-E301

Name: PLANET POE-E301
Brand: PLANET
SKU: POE-E301
Availability: OutOfStock
Rating: 5 (1 reviews)

Extensor Gigabit PoE++ de 802.3bt a 802.3bt de 1 puerto

Contáctenos por este producto

Solución de extensión de datos Gigabit y PoE++ 802.3bt de larga distancia

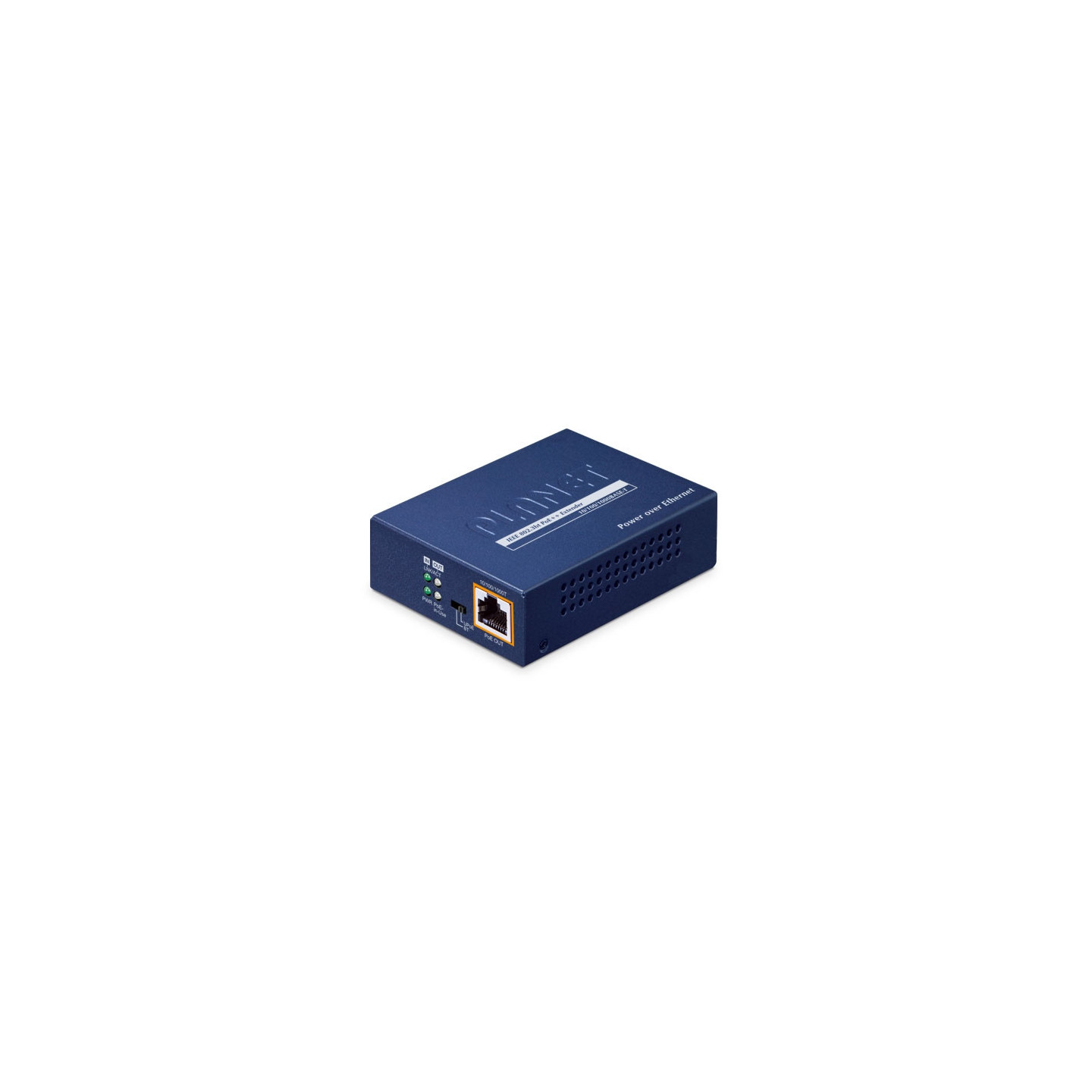

PLANET POE-E301 es un extensor simple que extiende la distancia de transmisión de datos Gigabit Ethernet y de alimentación por Ethernet IEEE 802.3bt/802.3at/802.3af a través del cable UTP Cat. 5/5e/6 estándar de 100 m (328 pies) a 200 m, 300 m, 400 m y un máximo de 400 m. El POE-E301 puede obtener una potencia PoE máxima de 95 vatios desde el puerto de entrada PoE++ 802.3bt y el puerto de salida puede suministrar una potencia máxima de 65 vatios, lo que proporciona una solución simple para lograr aplicaciones de red de cobertura más amplia sin necesidad de un adaptador de alimentación externo.

No importa cuántos dispositivos de red compatibles con PoE, como cámaras IP PoE, puntos de acceso inalámbricos PoE y teléfonos IP PoE, se implementen, se instalan fácilmente sin la necesidad de tener una toma de corriente adicional. Sin embargo, debido a la limitación del cableado UTP, solo se utilizan hasta 100 metros (328 pies) de cable. Por lo tanto, el POE-E301 está diseñado como el extensor para transmitir datos Gigabit Ethernet y alimentación PoE++ 802.3bt a otra distancia de 100 m. Al conectar en cadena varios POE-E301, la distancia se puede triplicar o cuadriplicar para satisfacer sus necesidades.

Con su capacidad para proporcionar extensión de datos 802.3bt PoE++ y Gigabit Ethernet, el POE-E301 es una solución de red ideal para proveedores de servicios, campus y áreas públicas. Le permite administrar la energía de manera centralizada de manera fácil, eficiente y rentable sin importar cuán remota sea la ubicación.

Plug and Play, y fácil instalación del cableado

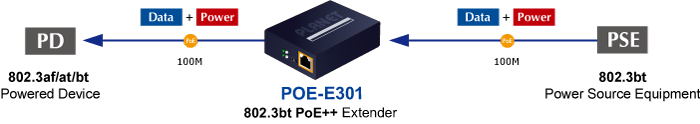

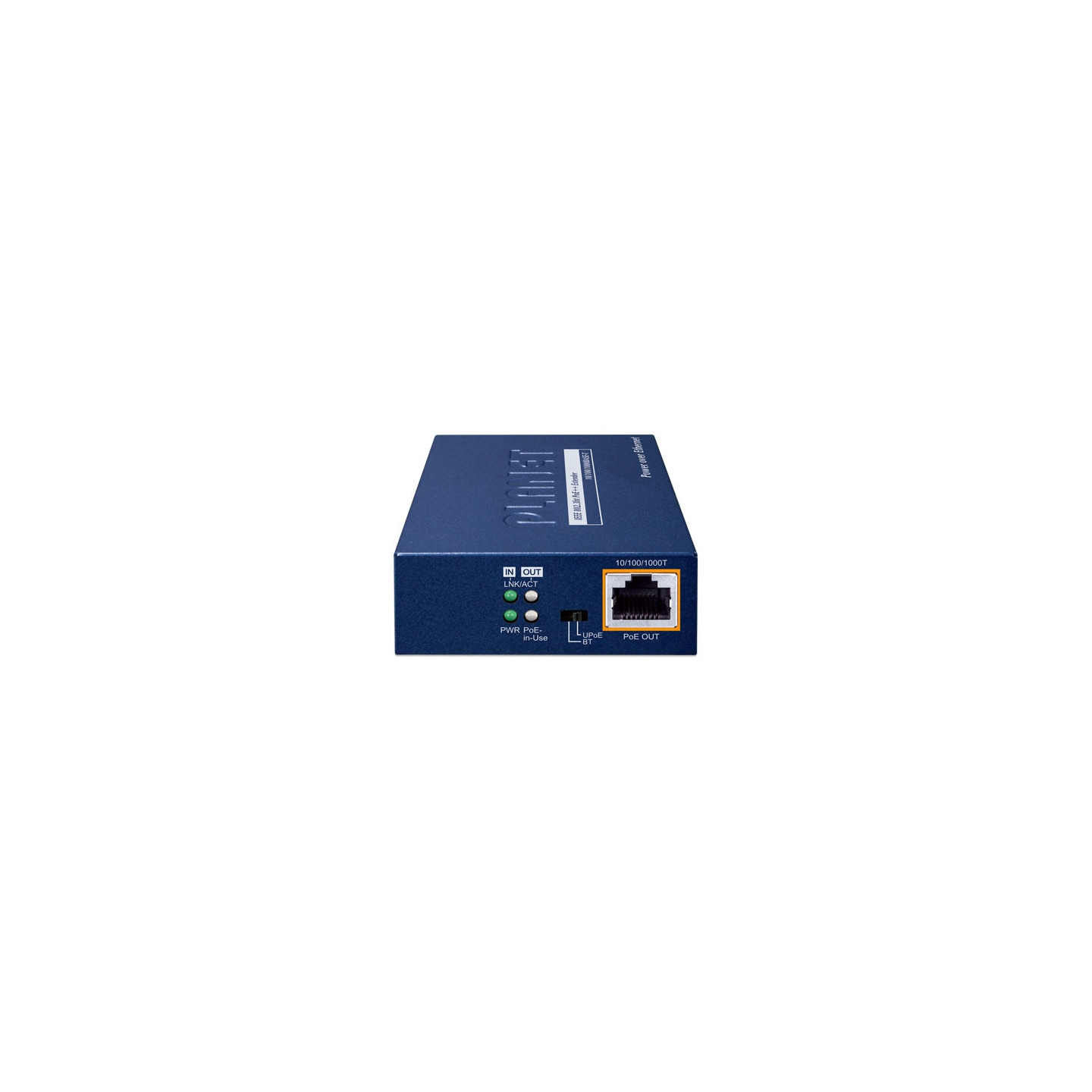

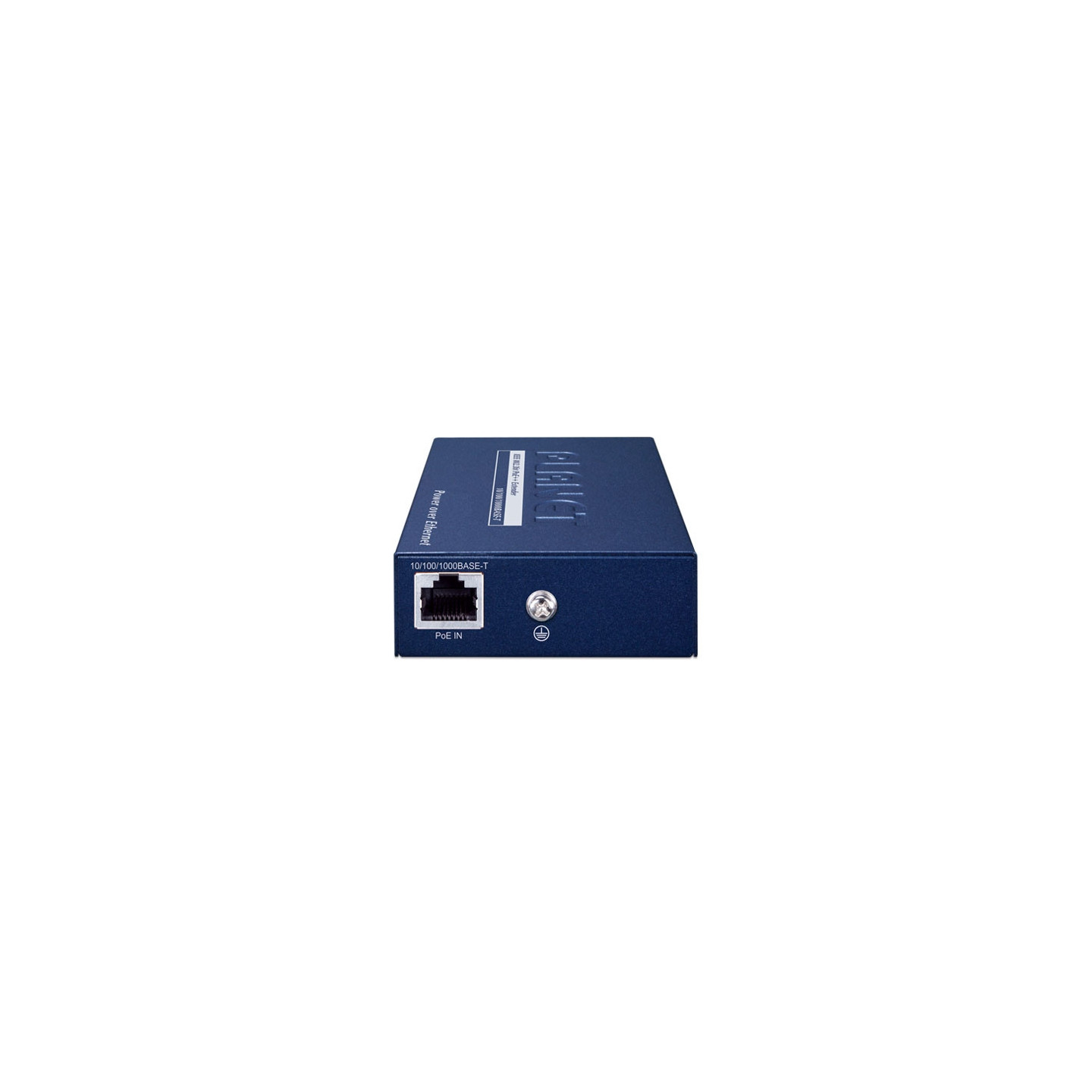

El extensor PoE Gigabit 802.3af/at/bt POE-E301 es bastante fácil de instalar mediante la sencilla configuración plug and play. Se utiliza entre un equipo de fuente de alimentación (PSE) y un dispositivo alimentado (PD). El POE-E301 inyecta energía al PD sin afectar el rendimiento de transmisión de datos. Ofrece una solución rentable y rápida para duplicar el alcance estándar de PoE de 100 a 200 metros. El extensor PoE 802.3af/at/bt de 2 puertos compacto POE-E301, adecuado para su uso, cuenta con 2 puertos de negociación automática de 1000 Mbps, de los cuales el puerto "PoE IN" funciona como entrada PoE (datos y energía) y el puerto "PoE OUT" en el otro lado funciona como salida PoE (datos y energía). El puerto "PoE OUT" también es el inyector de energía para transmitir voltaje de CC a través del cable Cat. 5/5e/6 y transferir datos y energía simultáneamente entre el PSE y un PD.

Detalle de productos

Descarga

Manual

EM-POE-E301_v1.0

Descarga: (1.23MB)

Hoja de Datos

C-POE-E301_L

Descarga: (8.74MB)

Especificaciones de hardware

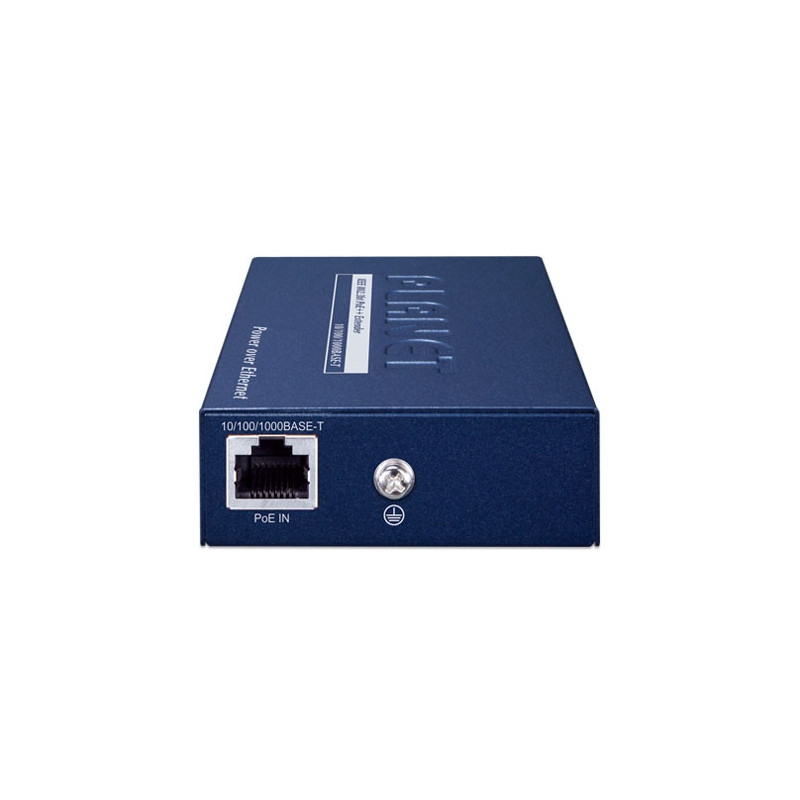

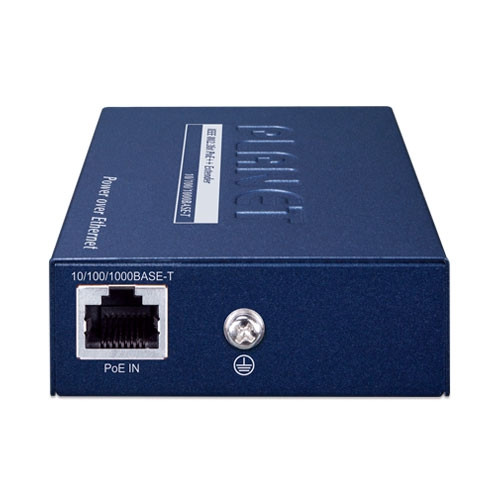

Entrada PoE 1 x Ethernet 10/100/1000BASE-T con IEEE 802.3bt/at/af PoE "Datos + DC" en

auto MDI/MDI-X, conector RJ45 de negociación automática

Salida PoE 1 x Ethernet 10/100/1000BASE-T con salida

IEEE 802.3bt/at/af PoE "Datos + DC" Auto MDI/MDI-X, conector RJ45 de negociación automática

Interruptor DIP Selección de opciones de alimentación de energía PoE (BT/UPOE)

Dimensiones (ancho x fondo x alto) 93,5 x 70 x 26 mm

Peso 258 g

Requisitos de alimentación Cumple con IEEE 802.3bt PoE++ con voltaje dentro de 52 V-56 V CC

Cumple con IEEE 802.3af PoE con voltaje dentro de 44 V-56 V CC

Consumo de energía 2,4 vatios (máximo del sistema) /PoE Salida a un máximo de 60 vatios

Recinto Metal

Instalación Montaje en pared o en carril DIN

Protección ESD (Ethernet): 2KV

Sobretensión (EFT para energía): 2KV

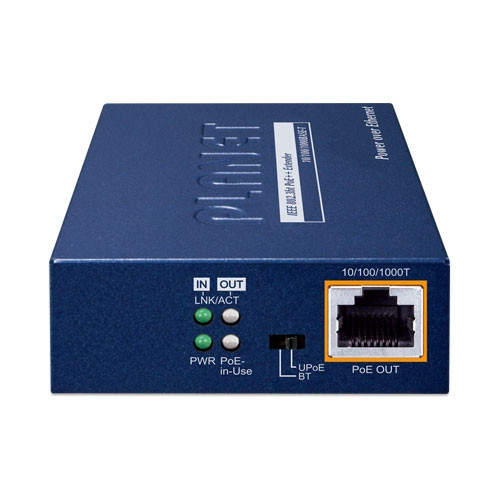

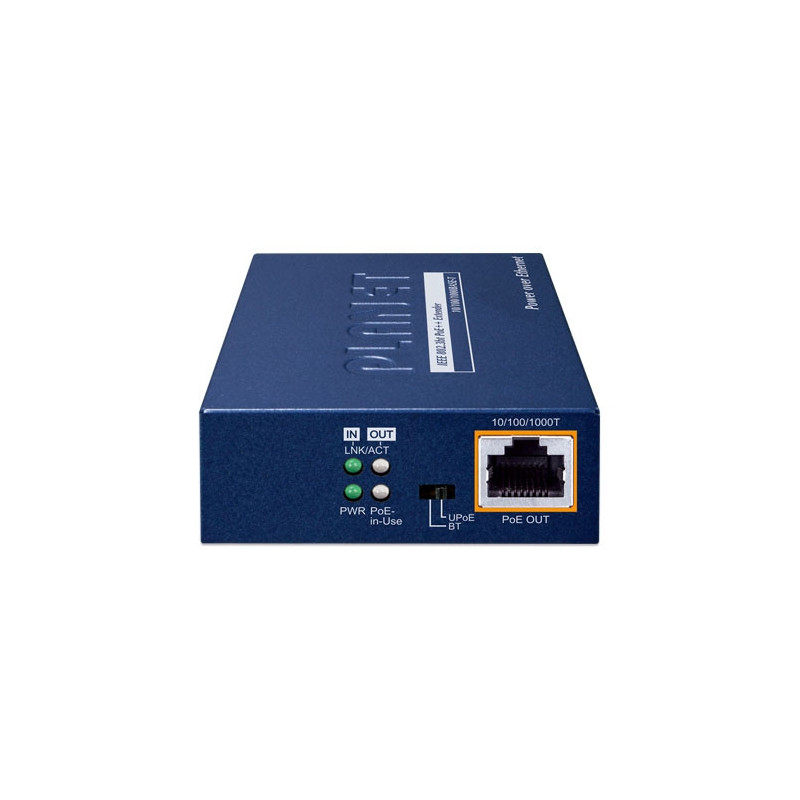

Indicadores LED 1 x PWR (verde)

1 x PoE IN Data (verde)

1 x PoE OUT Data (verde)

1 x PoE Out : PoE en uso (verde: BT PD; Ámbar UPOE PD)

Cable de red 10BASE-T: UTP de 4 pares Cat. 5 hasta 100 m (328 pies)

100BASE-TX: 4 pares UTP Cat. 5 hasta 100 m (328 pies)

1000BASE-T: 4 pares UTP Cat. 5e, 6, hasta 100 m (328 pies)

EIA/TIA- 568 STP de 100 ohmios (100 m, 328 pies)

Especificaciones de Switch

Velocidad de datos 10/100/1000Mbps

Arquitectura de conmutadores Almacenamiento y reenvío

Rendimiento del conmutador 10 Mbps: 14880pps@64Bytes

100 Mbps: 148810pps@64Bytes

1000 Mbps: 1488000pps@64Bytes

Tamaño máximo de fotograma 9K bytes

Control de caudal Contrapresión para trama de pausa

IEEE 802.3x semidúplex para dúplex completo

Alimentación a través de Ethernet

Estándar PoE Puerto

de entrada "PoE" IEEE 802.3bt Alimentación a través de Ethernet Plus PD de tramo final/tramo medio PD clase 4 PD

por puerto

de "salida PoE" PSE

de alimentación a través de Ethernet Plus IEEE 802.3bt Alimentación a través de Ethernet Plus Compatible con versiones anteriores del estándar IEEE 802.3af/at Power over Ethernet

Tipo de fuente de alimentación PoE Tramo final + Tramo medio

Alimentación PoE Puerto

de entrada "PoE" 50-56 V CC, máx. 95 vatios Entrada

PoE Puerto

"Salida PoE" 55 V CC, máx. 65 vatios Presupuesto PoE

Asignación de pines de alimentación Puerto

"PoE In" 1/2 (-), 3/6 (+); 4/5 (+), 7/8 (-)

Puerto

"PoE Out" 1/2 (-), 3/6 (+); 4/5 (+), 7/8 (-)

Distancia máxima 400 metros con instalación en cadena de 3 unidades
