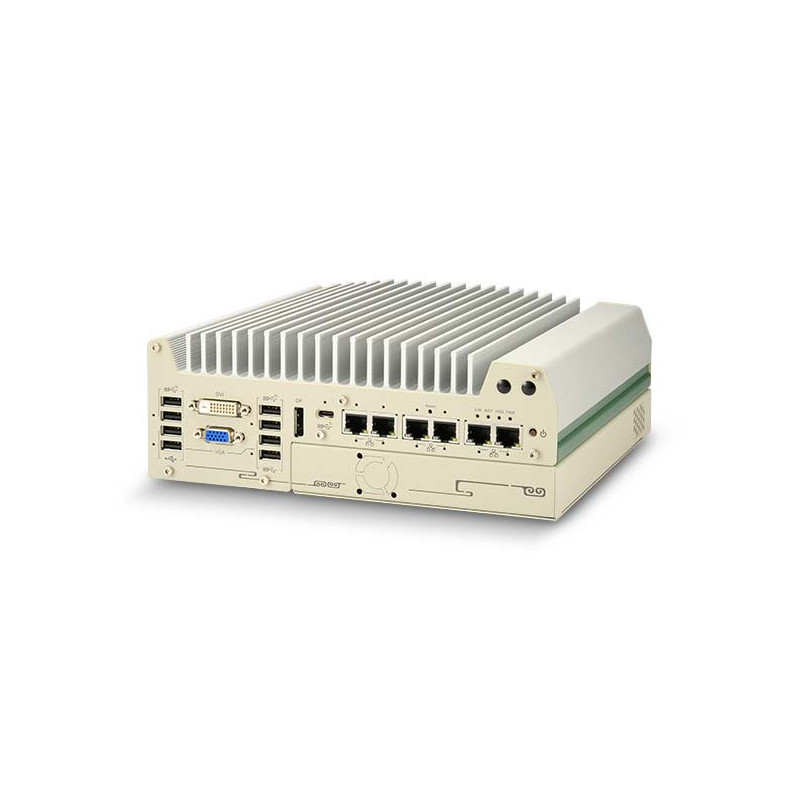

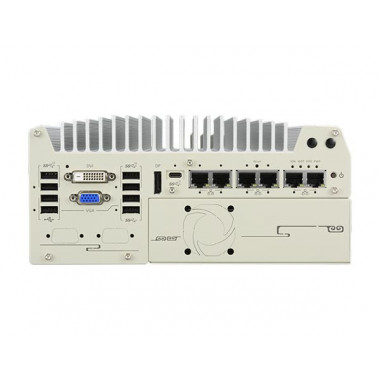

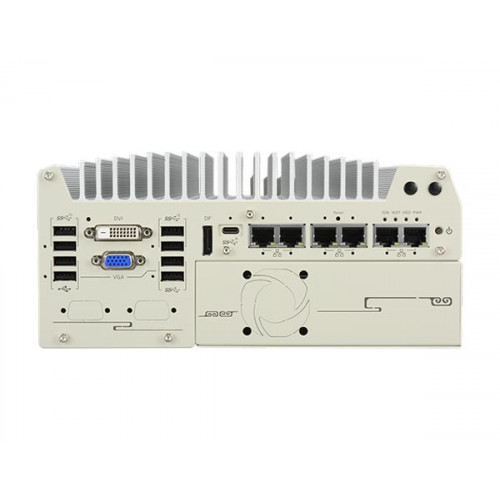

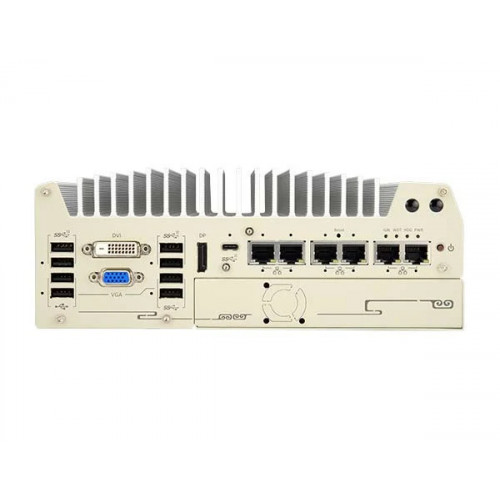

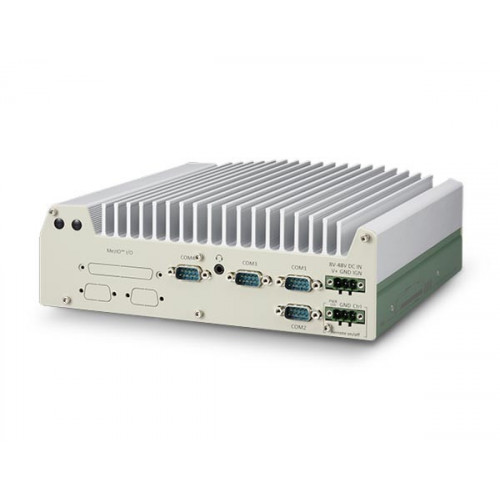

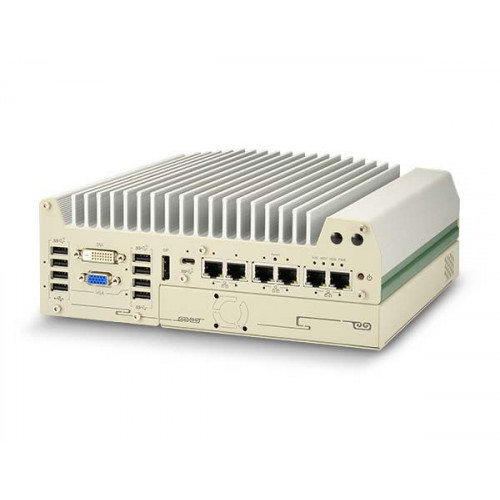

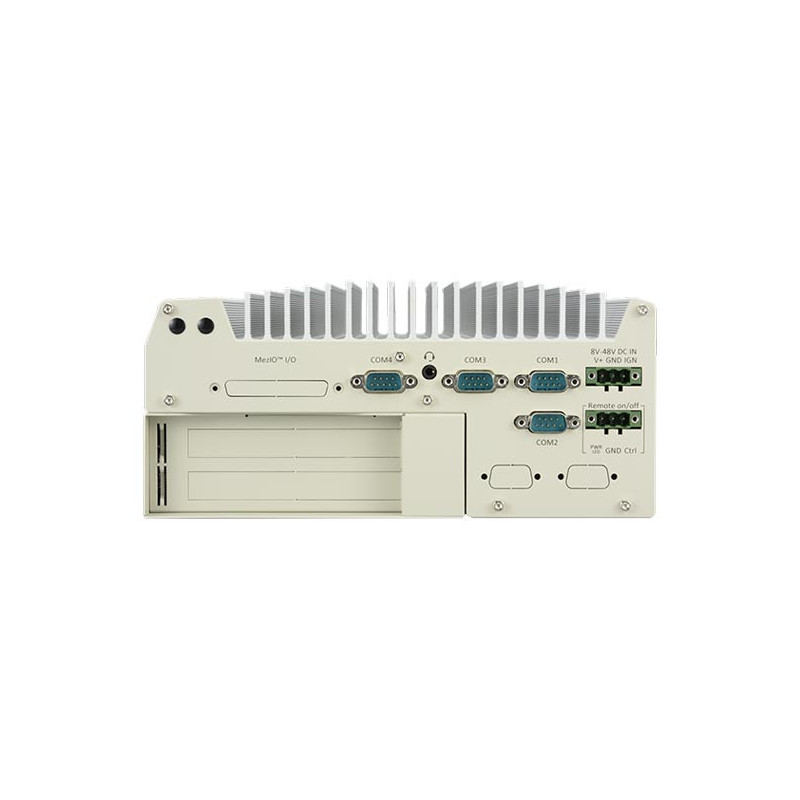

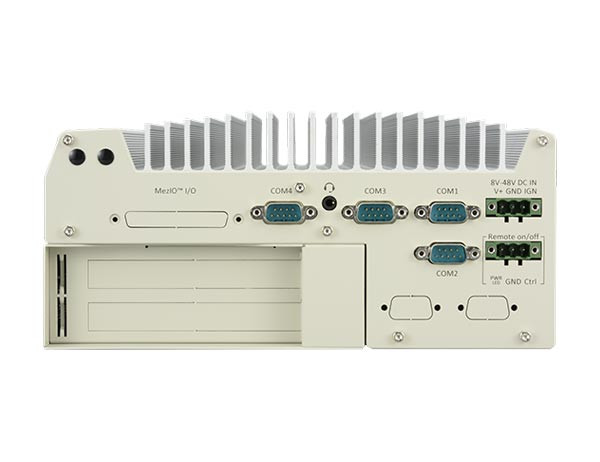

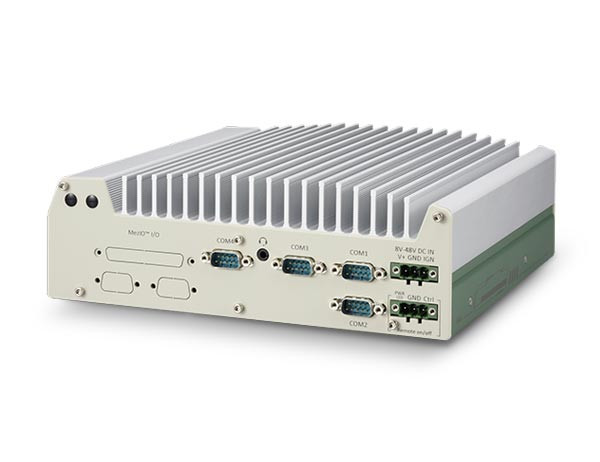

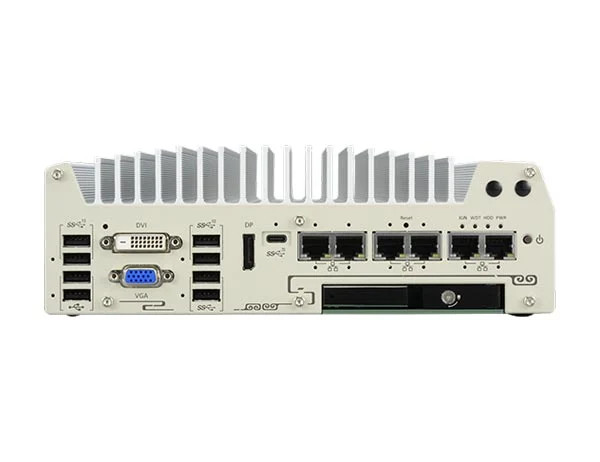

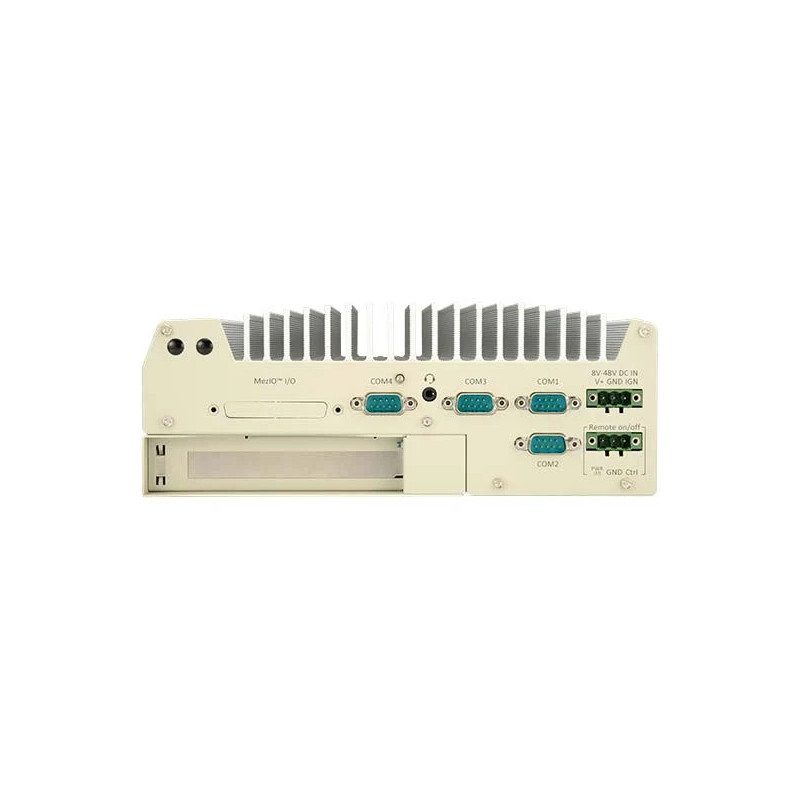

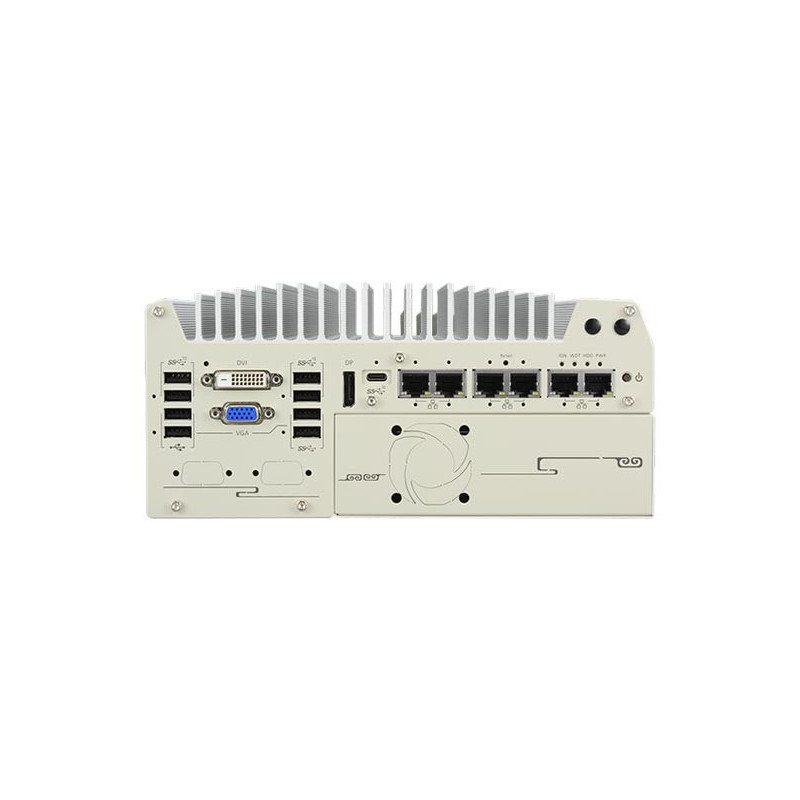

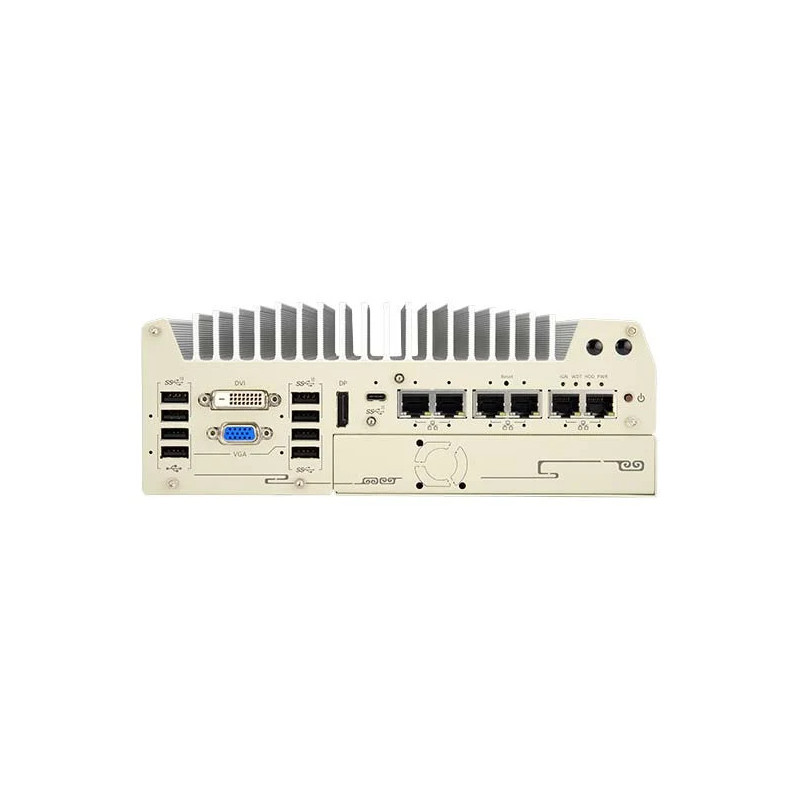

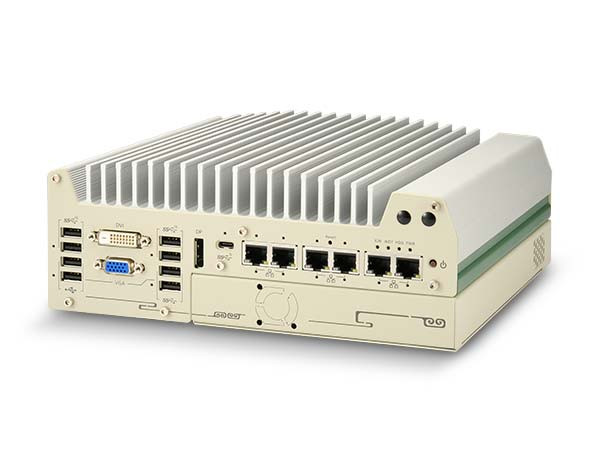

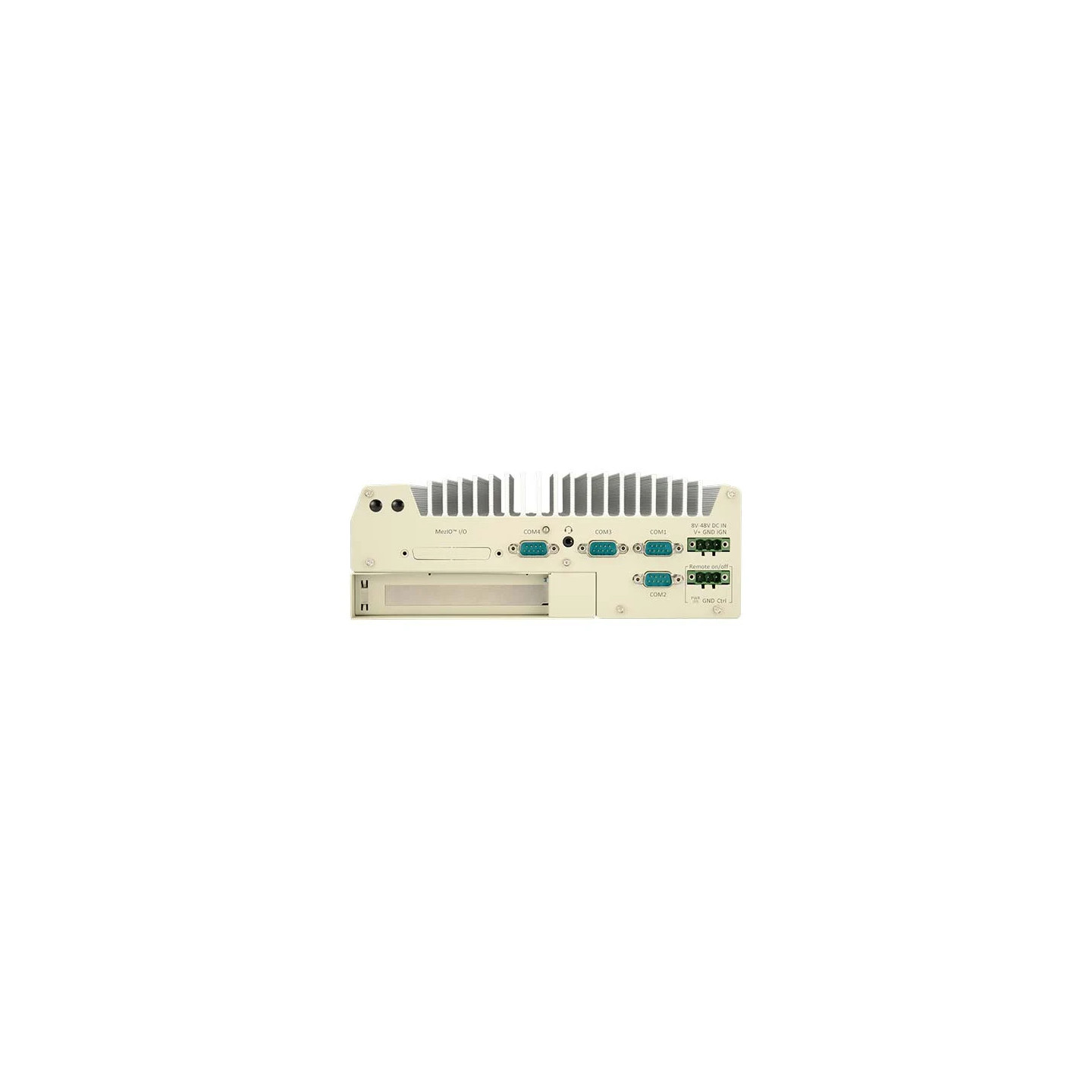

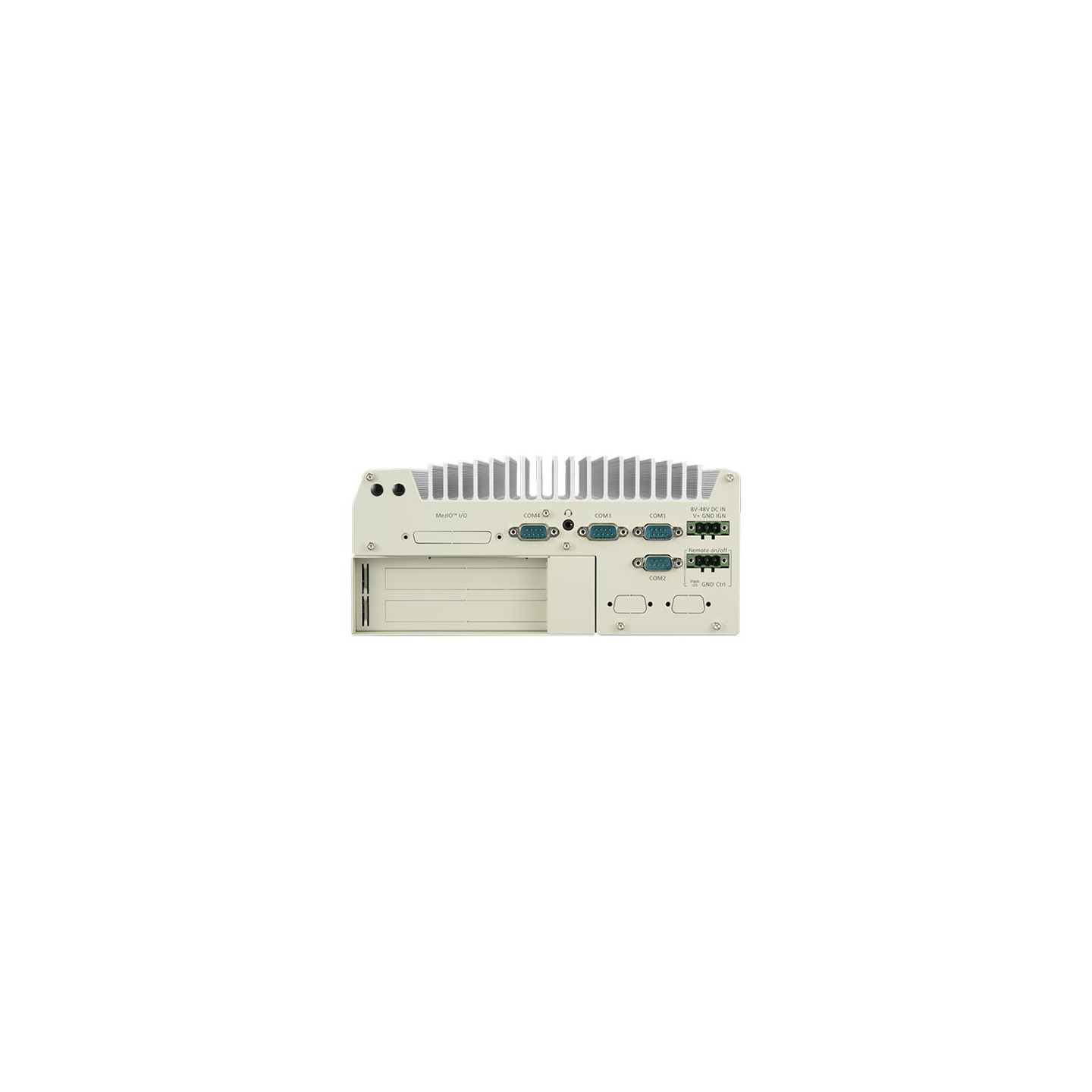

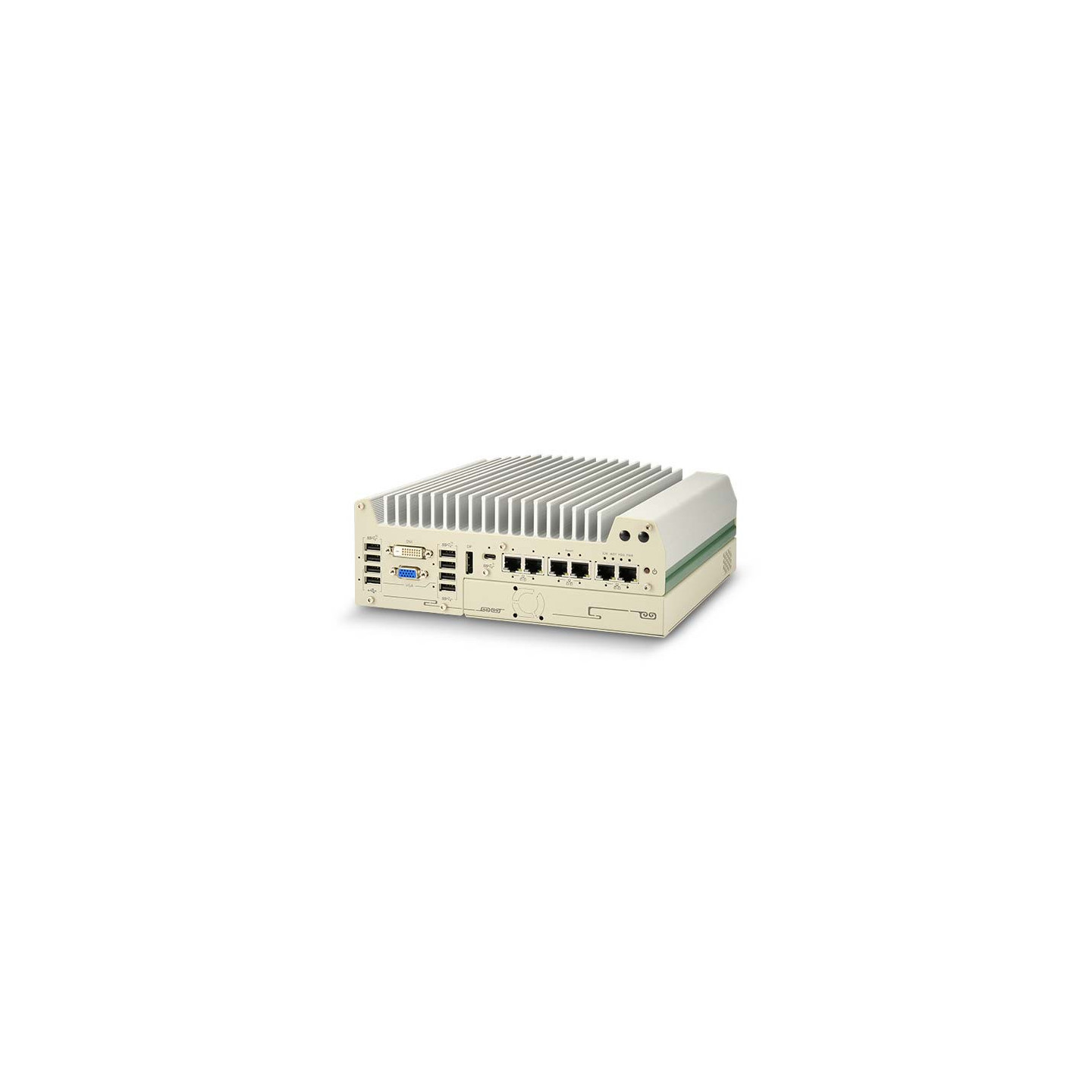

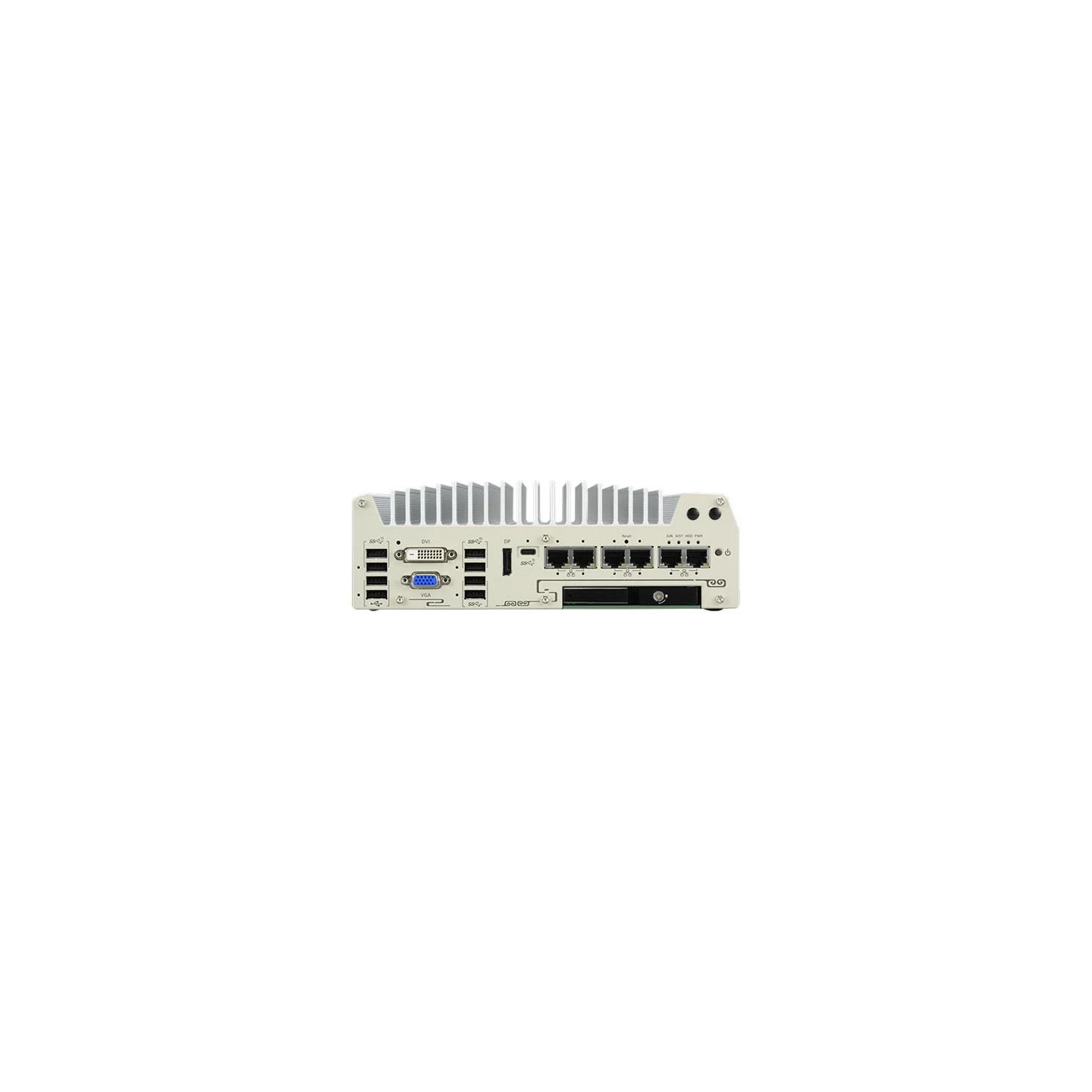

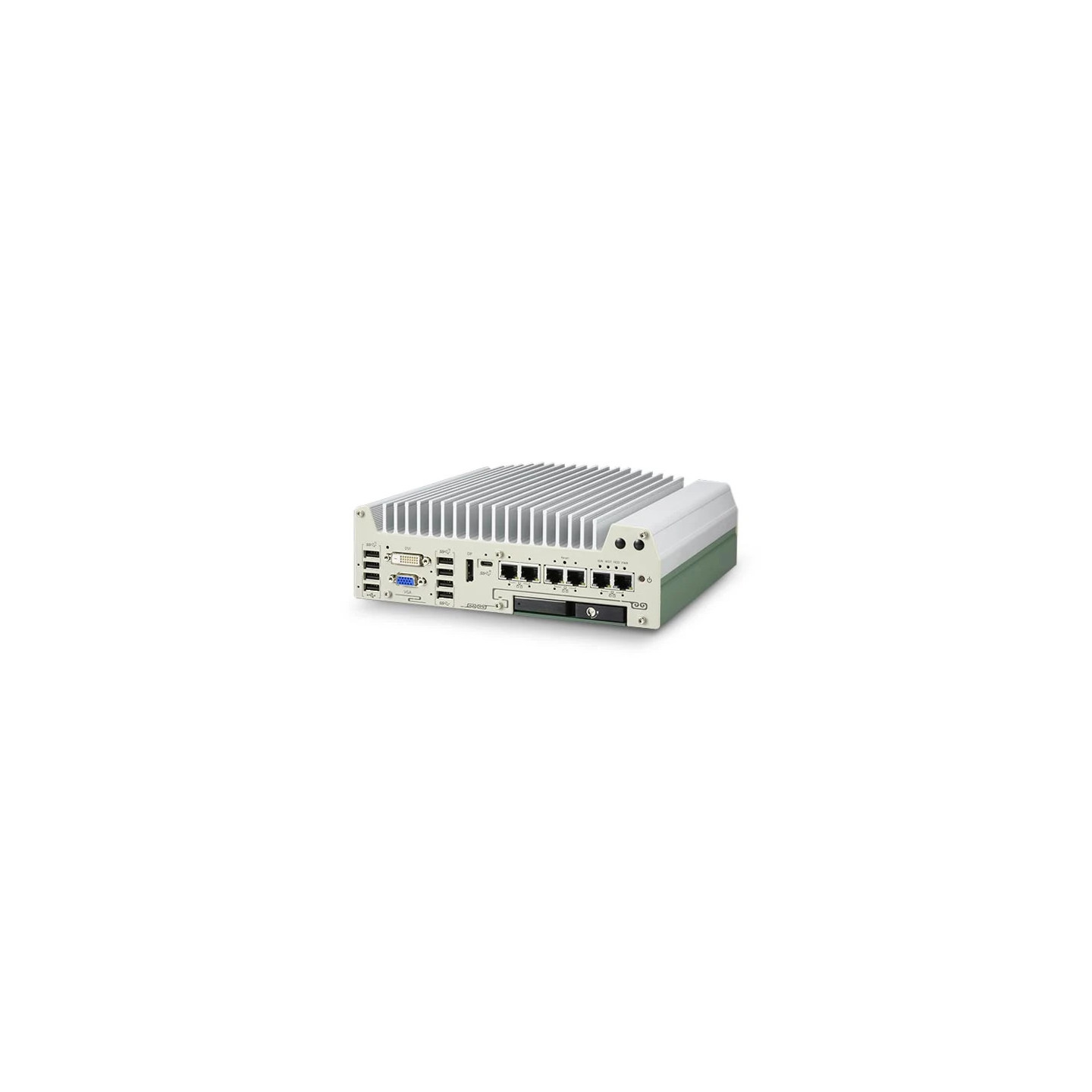

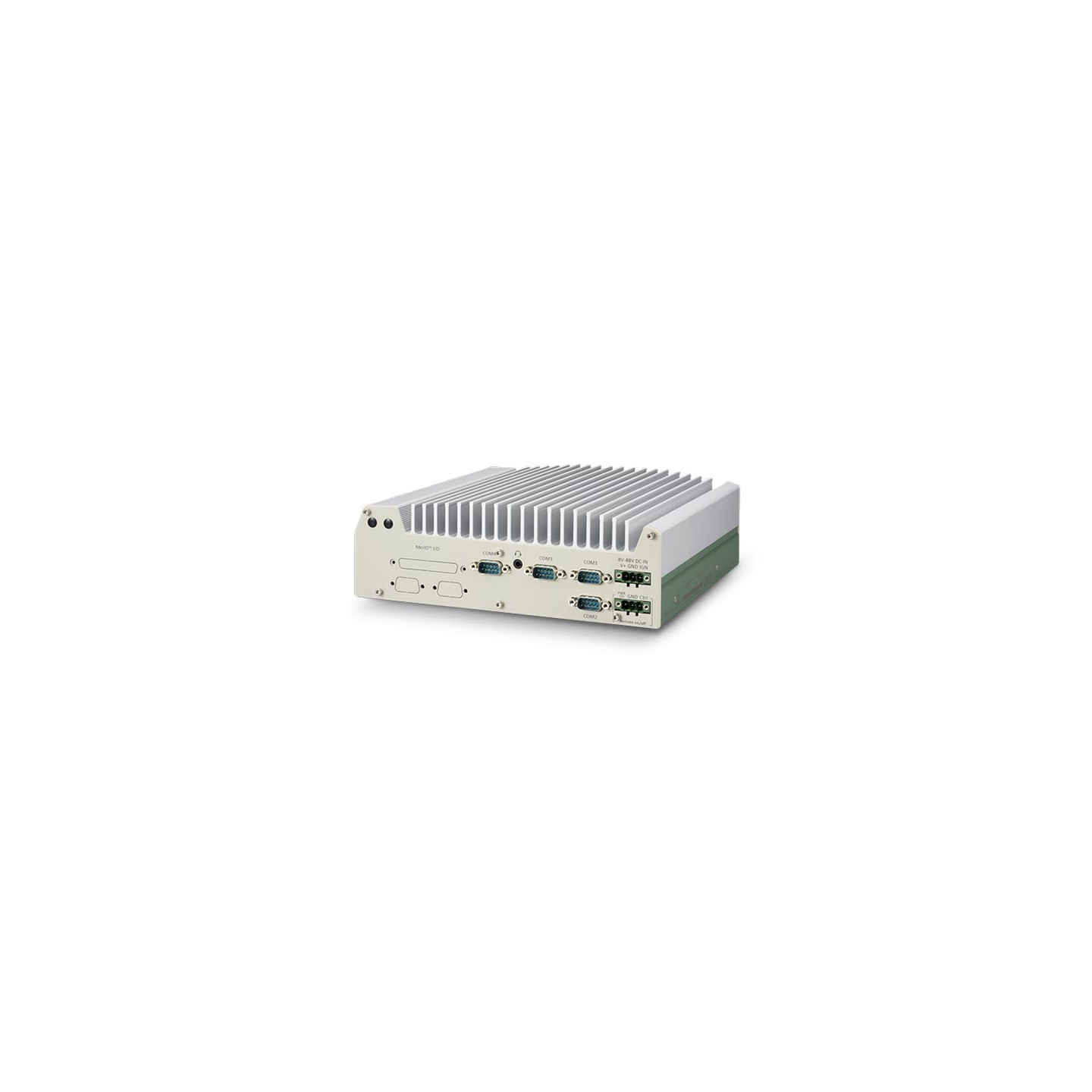

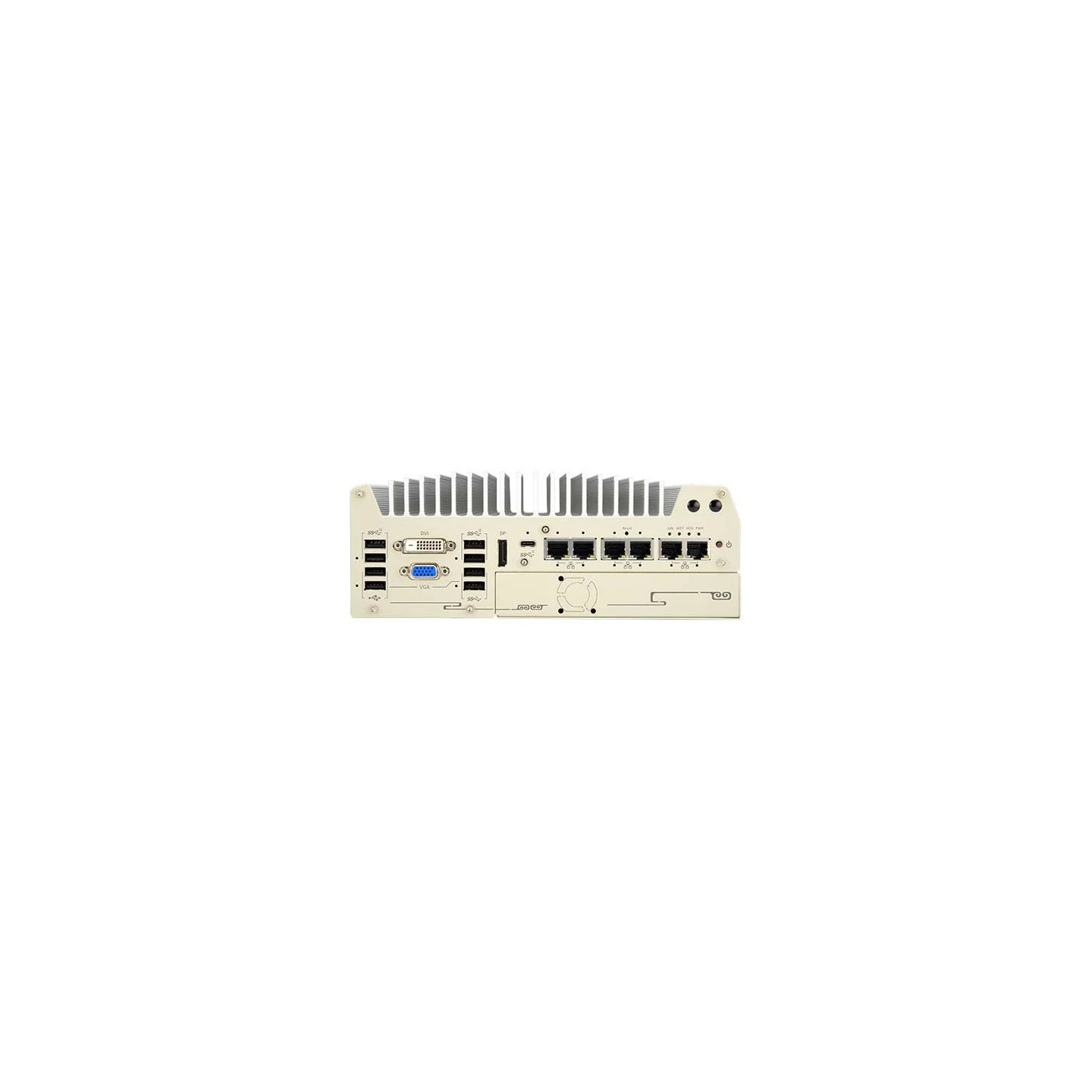

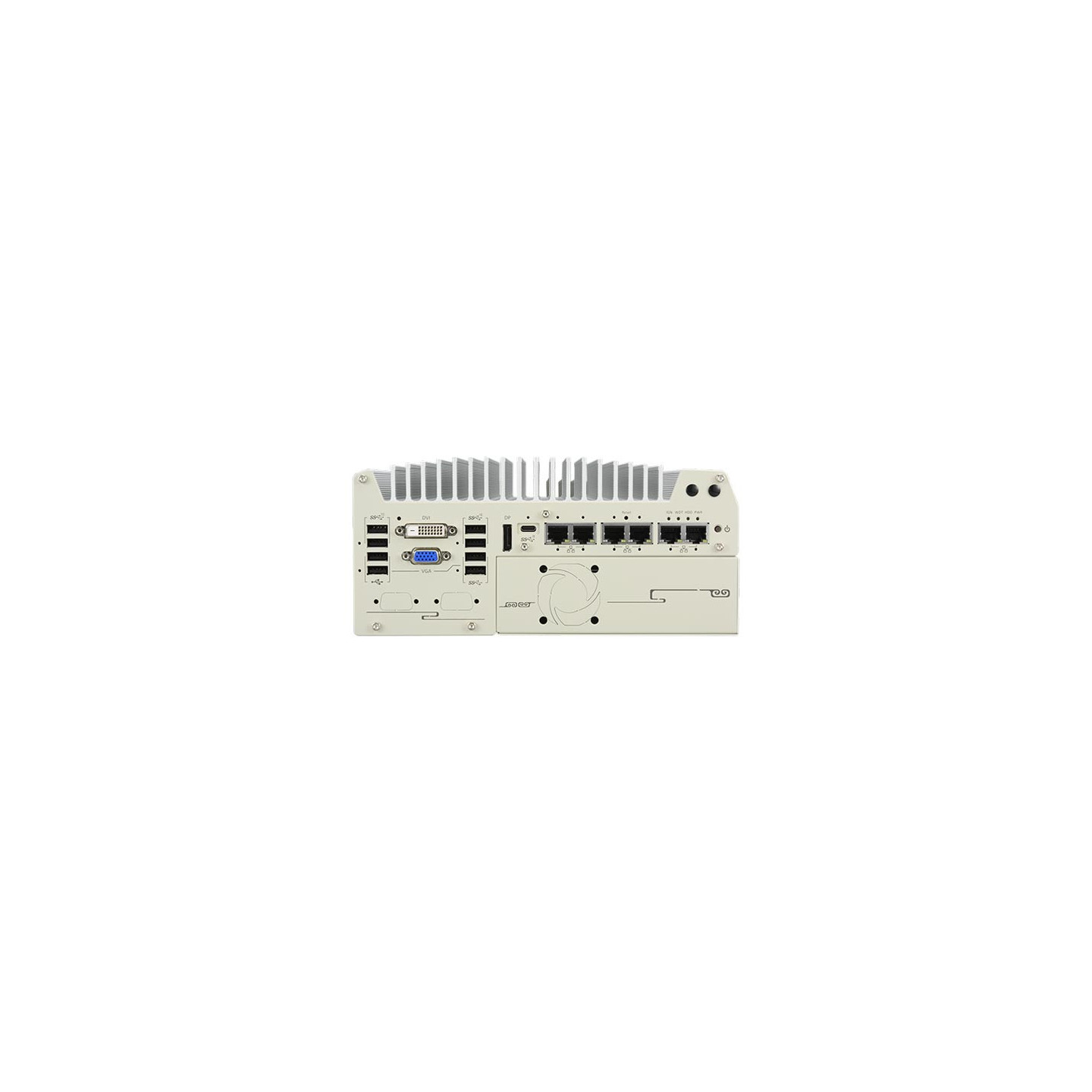

PC industrial Intel® Core™ sin ventilador de 14.ª/13.ª generación con 6 2,5 GbE, USB 3.2 tipo C, casete patentado e interfaz MezIO®
La serie Nuvo-9000 es el nuevo ordenador embebido robusto de Neousys basado en la plataforma Intel® de 14ª/13ª/12ª generación. Beneficiándose de la fotolitografía Intel® 7 de última generación, el último procesador de escritorio Core™ viene con hasta 24 núcleos y 32 hilos y presenta un increíble aumento del rendimiento computacional. Combinando el aumento del ancho de banda de memoria DDR5 y la lectura/escritura de disco de alta velocidad PCIe Gen4 NVMe, los usuarios pueden esperar una mejora general del rendimiento del sistema de hasta 2 veces en comparación con las plataformas anteriores de 10ª u 11ª generación.
La serie Nuvo-9000 hereda el diseño de casete de expansión patentado de Neousys para proporcionar una gran versatilidad al permitir la instalación adicional de tarjetas complementarias PCIe o PCI. Hay tres opciones de casete de expansión disponibles para la serie Nuvo-9000, el Nuvo-9000E cuenta con una sola ranura PCIe x16 Gen3; Nuvo-9000DE tiene dos ranuras PCIe x16 y Nuvo-9000P tiene una sola ranura PCI. Para los usuarios que necesitan un almacenamiento más flexible, Nuvo-9000LP tiene una bandeja de disco duro de 2,5" en lugar de un casete de expansión para admitir un disco duro/SSD de 2,5" intercambiable en caliente.
Las funciones de E/S también se han mejorado de forma integral. Además de los seis puertos 2,5G y Gigabit Ethernet con opción PoE+ PSE, la serie Nuvo-9000 cuenta con un puerto USB 3.2 Gen2x2 tipo-C que ofrece un ancho de banda de 20 Gbps para el intercambio de datos con dispositivos externos, además de otros seis puertos USB 3.2 tipo-A para la conectividad de cámara USB3. También tiene una ranura M.2 Gen4x4 mejorada para admitir el último SSD NVMe para aumentar la velocidad de lectura/escritura del disco hasta 7000 MB/s. Para los requisitos de E/S no cumplidos, los usuarios pueden utilizar el casete de expansión para agregar una tarjeta PCIe/PCI específica de la función, la interfaz MezIO propietaria y las interfaces mini-PCIe/M.2 internas. Con su diseño térmico probado en el campo, importantes actualizaciones de CPU y E/S, y múltiples métodos de expansión, la serie Neousys Nuvo-9000 se adapta a sus necesidades de robustez, rendimiento y versatilidad para una variedad de aplicaciones.

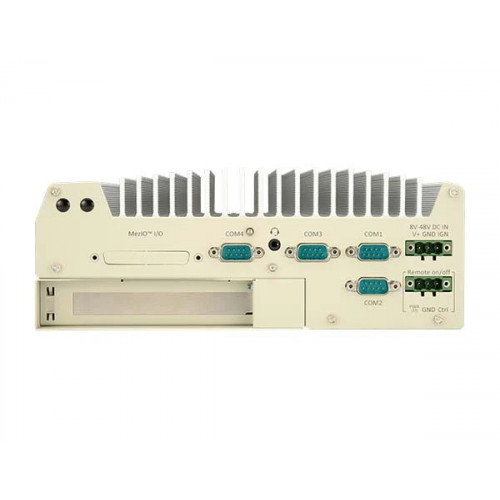

Nuvo-9002E
Ordenador integrado Intel® Core Rugged™ de 14ª/13ª/12ª generación con 2 2,5 GbE/GbE, USB 3.2 tipo C, casete PCIe de una sola ranura e interfaz MezIO®
Nuvo-9002P
Ordenador integrado Intel® Core Rugged™ de 14ª/13ª/12ª generación con 2 2,5 GbE/GbE, USB 3.2 Tipo-C, casete PCI de una sola ranura e interfaz MezIO®
Nuvo-9006E
Ordenador integrado Intel® Core Rugged™ de 14ª/13ª/12ª generación con 6 2,5 GbE/GbE, USB 3.2 Tipo-C, casete PCIe de una sola ranura e interfaz MezIO®
Nuvo-9006P
Ordenador integrado Intel® Core Rugged™ de 14ª/13ª/12ª generación con 6 2,5 GbE/GbE, USB 3.2 Tipo-C, casete PCI de una sola ranura e interfaz MezIO®
Nuvo-9002E-UL
Ordenador integrado Intel® Core Rugged™ de 14ª/13ª/12ª generación con 2 2,5 GbE/GbE, USB 3.2 tipo C, casete PCIe de una sola ranura, interfaz MezIO® y certificación UL
Nuvo-9002P-UL
Ordenador integrado Intel® Core Rugged™ de 14ª/13ª/12ª generación con 2 2 2,5 GbE/GbE, USB 3.2 tipo C, casete PCI de una sola ranura, interfaz MezIO® y certificación UL
Nuvo-9006E-UL
Ordenador integrado Intel® Core Rugged™ de 14ª/13ª/12ª generación con 6 unidades de 2,5 GbE/GbE, USB 3.2 tipo C, casete PCIe de una sola ranura, interfaz MezIO® y certificación UL
Nuvo-9006P-UL
Ordenador integrado Intel® Core Rugged™ de 14ª/13ª/12ª generación con 6 unidades de 2,5 GbE/GbE, USB 3.2 tipo C, casete PCI de una sola ranura, interfaz MezIO® y certificación UL

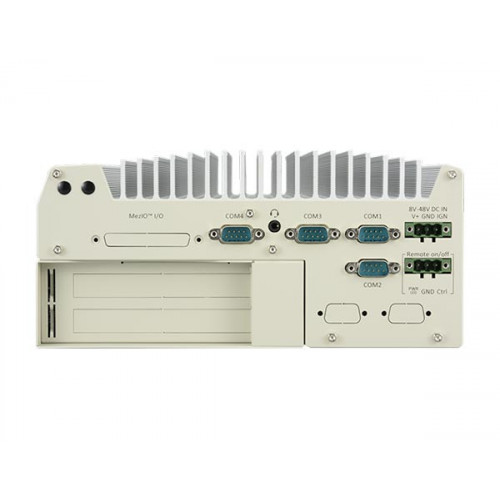

Nuvo-9002DE
Ordenador integrado Intel® Core Rugged™ de 14ª/13ª/12ª generación con 2 2,5 GbE/GbE, USB 3.2 tipo C, casete PCIe de doble ranura e interfaz MezIO®
Nuvo-9006DE
Ordenador integrado Intel® Core Rugged™ de 14ª/13ª/12ª generación con 6 2,5 GbE/GbE, USB 3.2 tipo C, casete PCIe de doble ranura e interfaz MezIO®
Nuvo-9002DE-UL
Ordenador integrado Intel® Core Rugged™ de 14ª/13ª/12ª generación con 2 2,5 GbE/GbE, USB 3.2 tipo C, casete PCIe de doble ranura, interfaz MezIO® y certificación UL
Nuvo-9006DE-UL
Ordenador integrado Intel® Core Rugged™ de 14ª/13ª/12ª generación con 6 unidades de 2,5 GbE/GbE, USB 3.2 tipo C, casete PCIe de doble ranura, interfaz MezIO® y certificación UL

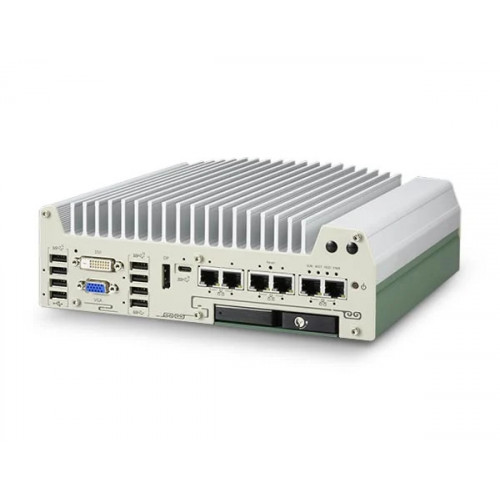

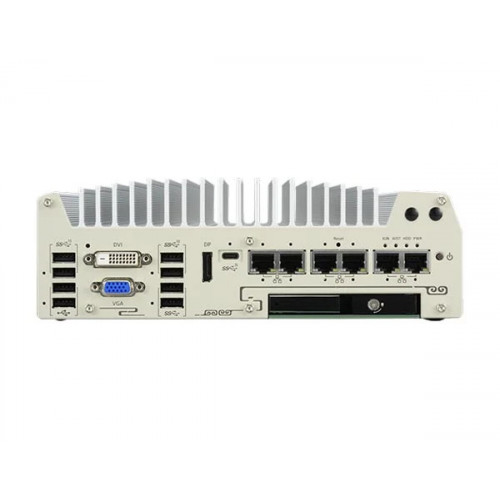

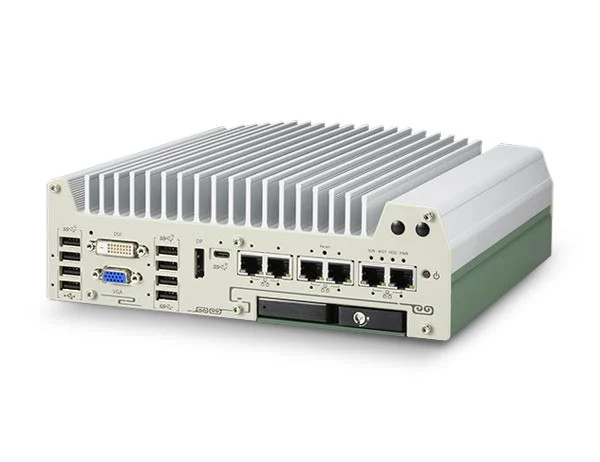

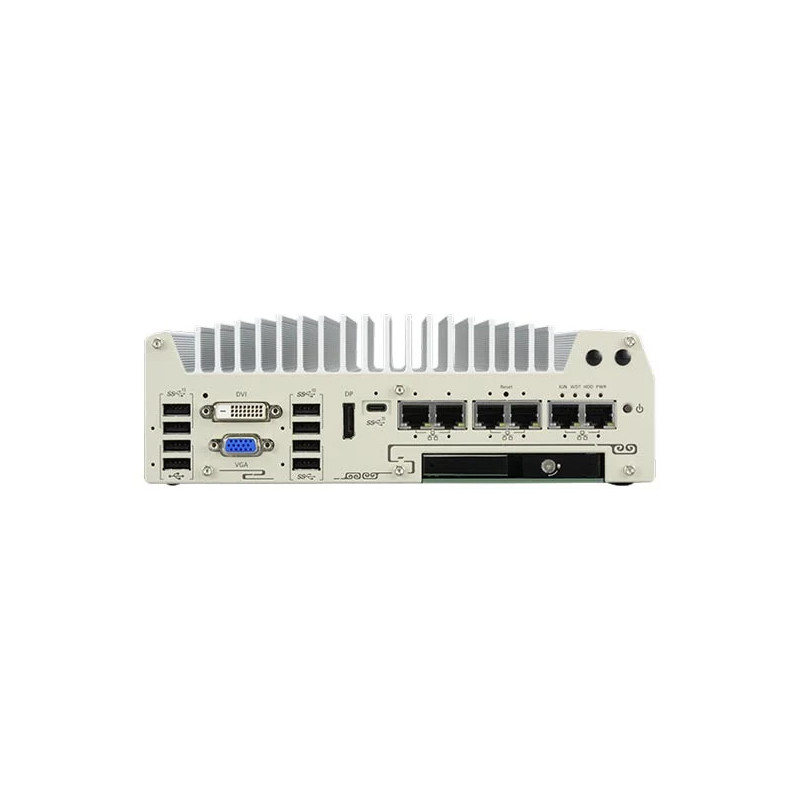

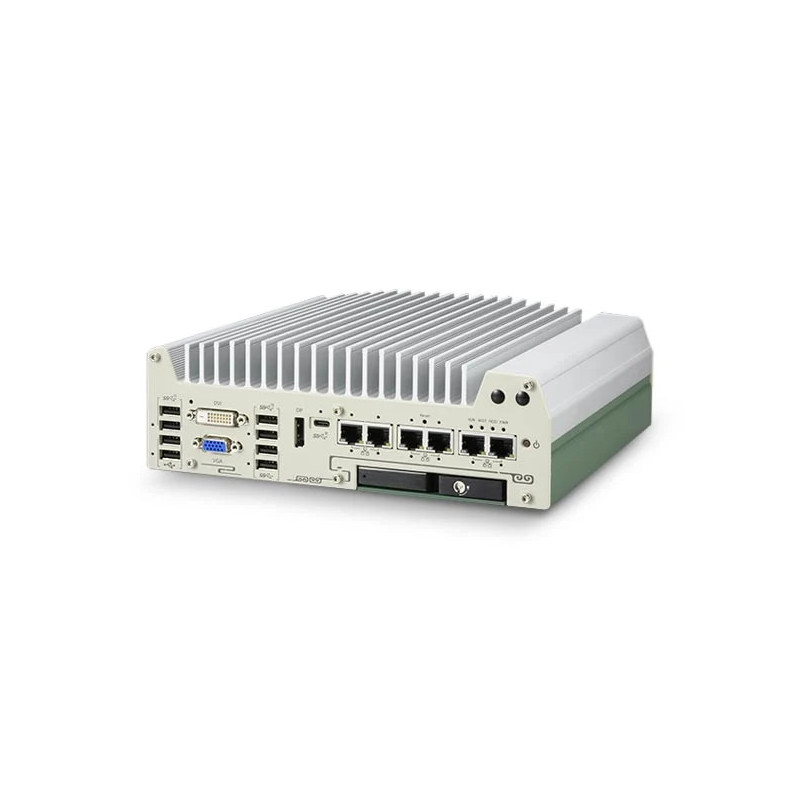

Nuvo-9002LP
Ordenador integrado Intel® Core Rugged™ de 14ª/13ª/12ª generación con 2 2,5 GbE/GbE, USB 3.2 Tipo-C, interfaz MezIO® y bandeja de disco duro de 2,5"
Nuvo-9006LP
Ordenador integrado Intel® Core Rugged™ de 14ª/13ª/12ª generación con 6 unidades de 2,5 GbE/GbE, USB 3.2 tipo C, interfaz MezIO® y bandeja de disco duro de 2,5"
Nuvo-9002LP-UL
Ordenador integrado Intel® Core Rugged™ de 14ª/13ª/12ª generación con 2 2,5 GbE/GbE, USB 3.2 Tipo-C, interfaz MezIO®, bandeja de disco duro de 2,5" y certificación UL
Nuvo-9006LP-UL
Ordenador integrado Intel® Core Rugged™ de 14ª/13ª/12ª generación con 6 unidades de 2,5 GbE/GbE, USB 3.2 tipo C, interfaz MezIO®, bandeja de disco duro de 2,5" y certificación UL
Opción de 802.3at PoE+ PSE para 2,5 GbE, puerto 3~, puerto 6
El módulo MezIO® de Neousys ofrece señales de ordenador, carriles de alimentación y señales de control a través de un conector de alta velocidad. Transforma los sistemas embebidos de Neousys en sistemas específicos para aplicaciones con E/S orientadas a la aplicación, como RS-232/422/485, DIO aislado y control de potencia de encendido.
(Haga clic aquí para obtener detalles de los módulos MezIO® compatibles)
DINRAIL-O
Conjunto de montaje en carril DIN para la serie Nuvo-9000
Dmpbr-Nuvo5000_7000
Conjunto de soportes de amortiguación patentado por Neousys para la serie Nuvo-9000
Fankit-25
Conjunto de ventilador para cassette de 1 ranura, 25x25x10 mm
PA-160W-OW
Adaptador de corriente CA-CC de 160 W de 20 V/8 A; 18AWG/120cm; terminales de extremo de cable para bloque de terminales, temperatura de funcionamiento: -30 °C a 70 °C.
(recomendado para CPU de 35 W)
PA-280W-ET2
Adaptador de corriente CA/CC de 280 W, 24 V/11,67 A; 16AWG / 100cm; terminales de extremo de cable para bloque de terminales, temperatura de funcionamiento: -30 °C a 60 °C.
(recomendado para CPU de 65 W o CPU de 35 W con opción PoE+)
| System Core | ||
|---|---|---|
| Processor | Supporting Intel® 14th-Gen Core™ CPU (LGA1700 socket, 65W/ 35W TDP) - Intel® Core™ i9-14900/ i9-14900T - Intel® Core™ i7-14700/ i7-14700T - Intel® Core™ i5-14500/ i5-14400/ i5-14500T - Intel® Core™ i3-14100/ i3-14100T |
|
| Supporting Intel® 13th-Gen Core™ CPU[1] (LGA1700 socket, 65W/ 35W TDP) - Intel® Core™ i9-13900E/ i9-13900TE - Intel® Core™ i7-13700E/ i7-13700TE - Intel® Core™ i5-13500E/ i5-13400E/ i5-13500TE - Intel® Core™ i3-13100E/ i3-13100TE |
Support Intel® 12th-Gen Core™ CPU (LGA1700 socket, 35W/ 65W TDP) - Intel® Core™ i9-12900E/ i9-12900TE - Intel® Core™ i7-12700E/ i7-12700TE - Intel® Core™ i5-12500E/ i5-12500TE - Intel® Core™ i3-12100E/ i3-12100TE - Intel® Pentium® G7400E/ G7400TE - Intel® Celeron® G6900E/ G6900TE |
|
| Chipset | Intel® Q670E platform controller hub | |
| Graphics | Integrated Intel® UHD Graphics 770 (32EU) / 730 (24EU) | |
| Memory | Up to 64 GB DDR5 4800 SDRAM (two SODIMM slots) | |
| AMT | Supports Intel vPro/ AMT 16.0 | |
| TPM | Supports dTPM 2.0 | |
| I/O Interface | ||

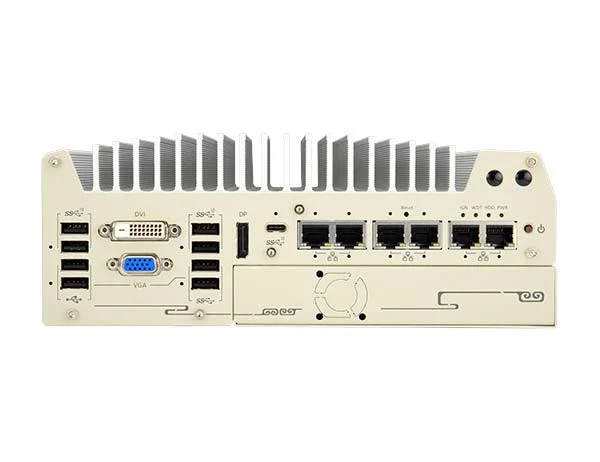

| Ethernet Port[2] | 1x 2.5G Ethernet by I226-IT/ I225-IT and 1x Gigabit Ethernet by I219-LM (Nuvo-9002E/ P/ DE/ LP) with screw-lock 5x 2.5G Ethernet by I226-IT/ I225-IT and 1x Gigabit Ethernet by I219-LM (Nuvo-9006E/ P/ DE/ LP) with screw-lock |
|
| PoE+ | Optional IEEE 802.3at PoE+ PSE for Port 3 ~ Port 6 100 W total power budget | |
| USB | 1x USB 3.2 Gen2x2 (20 Gbps) port in type-C connector with screw-lock 4x USB 3.2 Gen2x1 (10 Gbps) ports in type-A connectors 2x USB 3.2 Gen 1x1 (5 Gbps) ports in type-A connectors 2x USB 2.0 ports |
|
| Video Port (Integrated Graphics) |
1x VGA, supporting 1920 x 1200 resolution 1x DVI-D, supporting 1920 x 1200 resolution 1x DisplayPort, supporting 4096 x 2304 resolution |
|

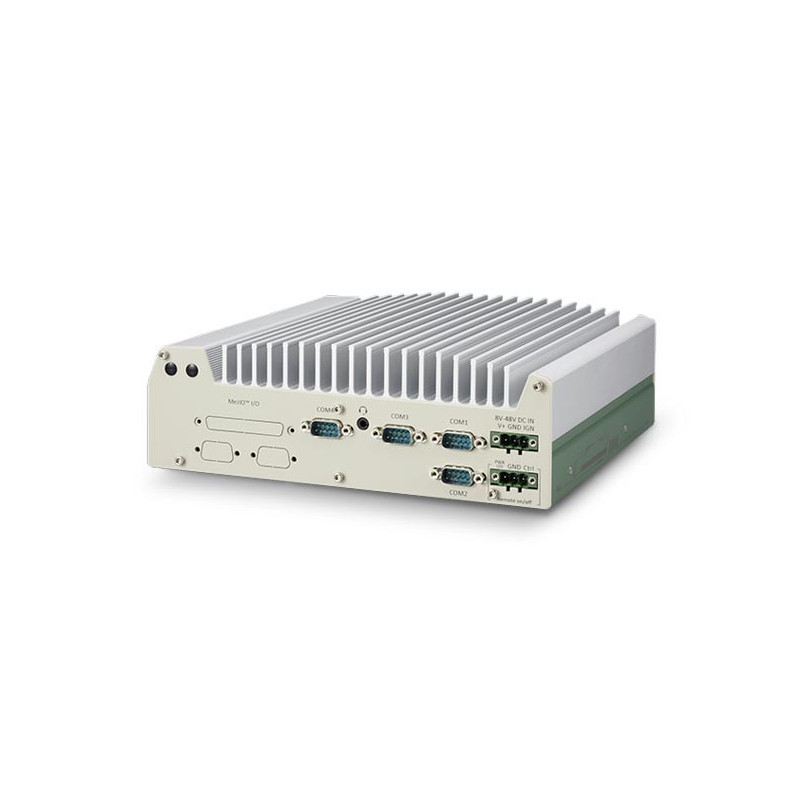

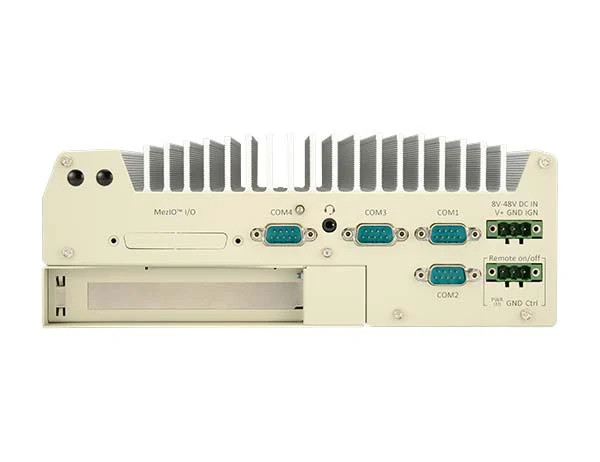

| Serial Port | 2x software-programmable RS-232/ 422/ 485 ports (COM1/ COM2) 2x RS-232 ports (COM3/ COM4) |
|
| Audio | 1x 3.5 mm jack for mic-in and speaker-out | |
| Storage Interface | ||
| SATA HDD | 2x internal SATA port for 2.5” HDD/ SSD installation, supporting RAID 0/ 1(Nuvo-9000E/ 9000P/ 9000DE) 1x hot-swappable 2.5" HDD tray (7mm HDD/ SSD) and 1x internal 2.5" SATA port, supporting RAID 0/ 1 (Nuvo-9000LP) |
|
| M.2 NVMe | 1x M.2 2280 M key NVMe socket (PCIe Gen4x4) for NVMe SSD | |
| Expansion Bus | |
|---|---|
| PCI/PCI Express | 1x PCIe x16 slot@Gen3, 8-lanes PCIe signals in Cassette (Nuvo-9002E/ 9006E) 2x PCIe x16 slots@Gen3, 8-lanes PCIe signals in Cassette (Nuvo-9002DE/ 9006DE) 1x PCI slot in Cassette (Nuvo-9002P/ 9006P) |
| Mini PCI Express | 1x full-size mini PCI Express socket |
| M.2 | 1x M.2 2242/3052 B key socket with SIM slot for M.2 5G/ 4G module |
| Expandable I/O | 1x MezIO® expansion port for Neousys MezIO® modules |
| Power Supply | |
| DC Input | 1x 3-pin pluggable terminal block for 8 to 48V DC input 1x 3-pin pluggable terminal block for 24V DC input (UL series) |
| Remote Ctrl. & LED Output | 1x 3-pin pluggable terminal block for remote control and PWR LED output |
| Mechanical | |
| Dimension | 240 mm (W) x 225 mm (D) x 90 mm (H) (Nuvo-9000E/ P series) 240 mm (W) x 225 mm (D) x 110.5 mm (H) (Nuvo-9000DE series) 240 mm (W) x 225 mm (D) x 79 mm (H) (Nuvo-9000LP series) |
| Weight | 3.58 kg (Nuvo-9000E/ P series)/ 3.89 kg (Nuvo-9000DE series) 3.36 kg (Nuvo-9000LP series) |
| Mounting | Wall-mount (standard) or DIN-rail mount (optional) |
| Environmental | |
| Operating Temperature | with 35W CPU -25°C ~ 70°C [3] with 65W CPU -25°C ~ 70°C [3]/[4] (configured as 35W TDP) -25°C ~ 50°C [3]/[4] (configured as 65W TDP) |
| Storage Temperature | -40°C ~ 85°C |
| Humidity | 10%~90% , non-condensing |
| Vibration | MIL-STD-810H, Method 514.8, Category 4 |
| Shock | MIL-STD-810H, Method 516.8, Procedure I |
| EMC | CE/FCC Class A, according to EN 55032 & EN 55035 |
| Safety | UL 62368-1, IEC62368-1 (UL series only) |
[1]A BIOS update may be required for the system to recognize 13th-Gen processors. Please contact Neousys Technology for more information.
[2]Due to I225-IT specification limitation, for systems running 2.5G Ethernet link speeds, please limit the operating temperature to 60°C.
[3] For sub-zero operating temperature, a wide temperature HDD or Solid State Disk (SSD) is required.
[4] For CPU operating at 65W mode, the highest operating temperature shall be limited to 50°C and thermal throttling may occur when sustained full-loading applied. Users can configure CPU power in BIOS to allow higher operating temperature.
