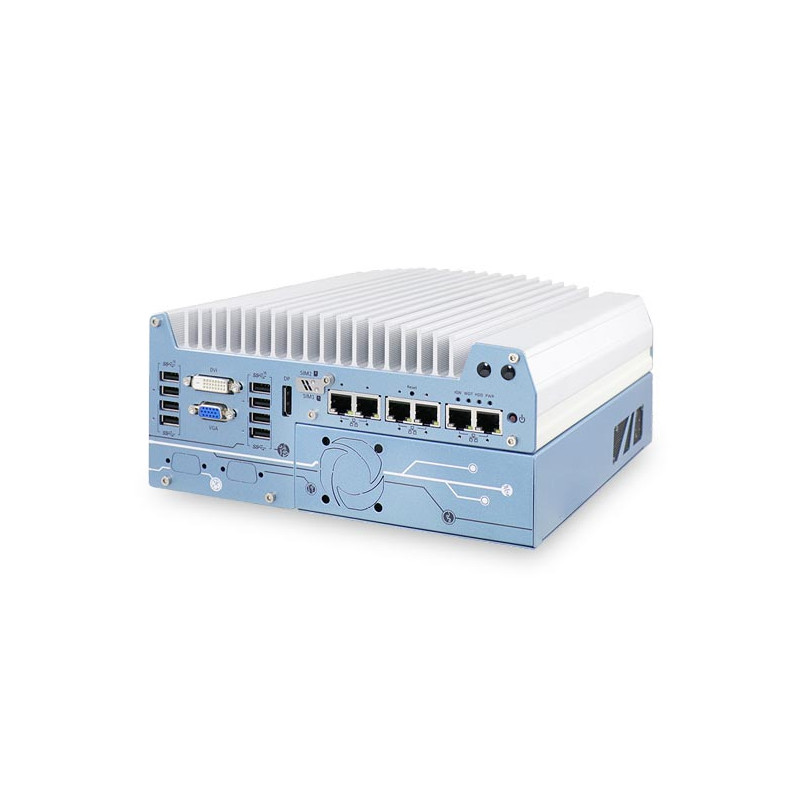

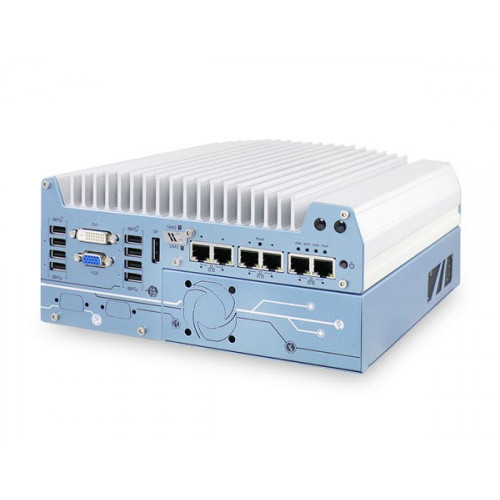

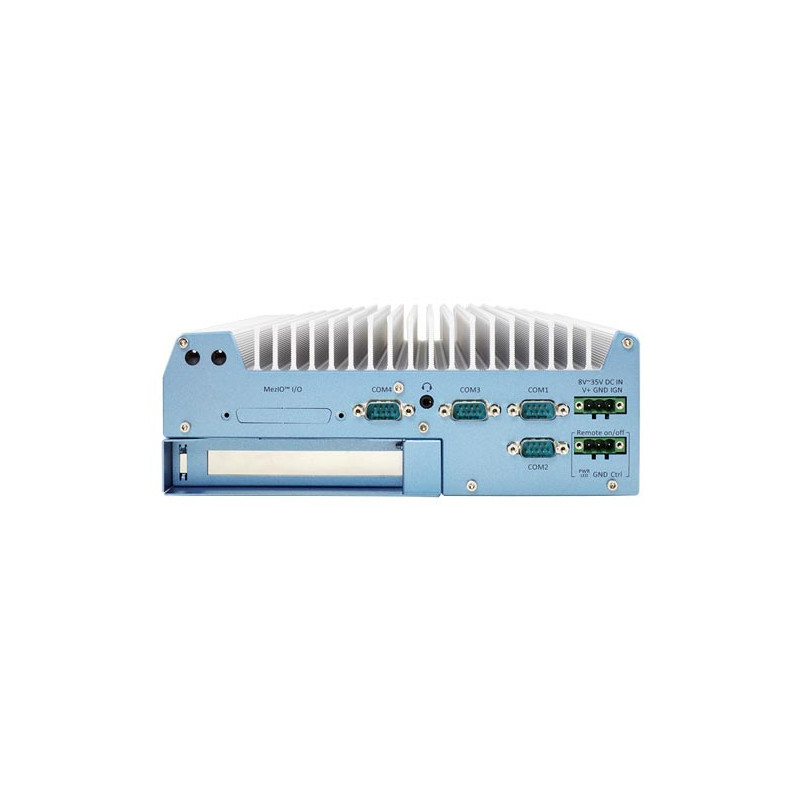

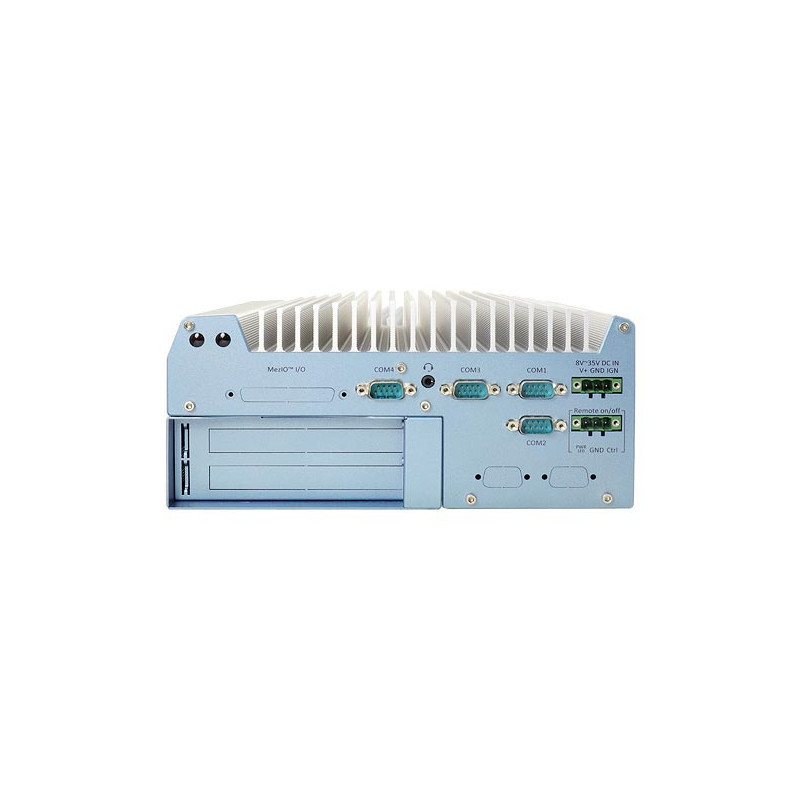

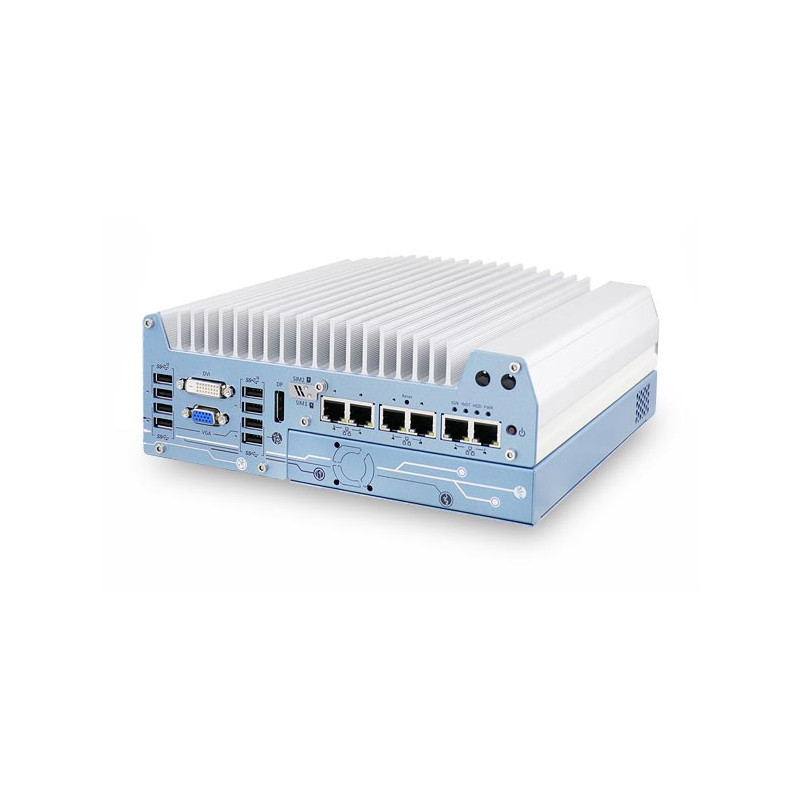

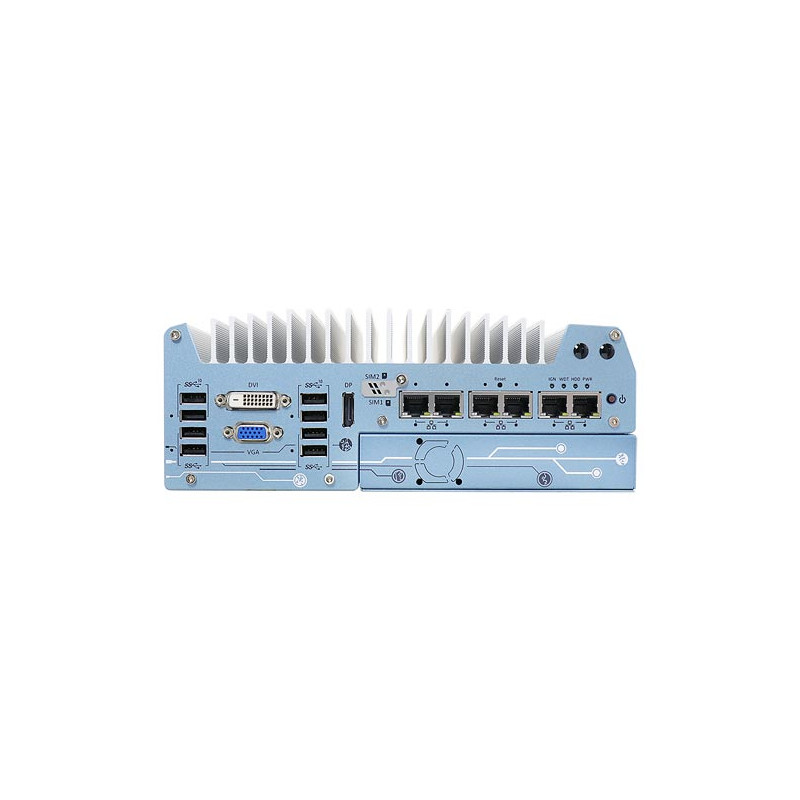

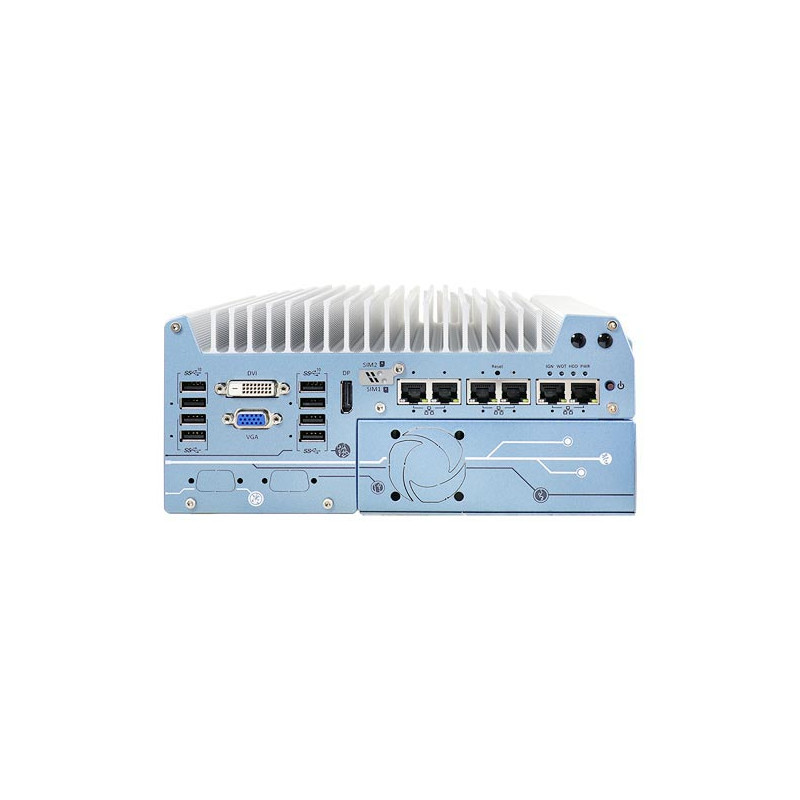

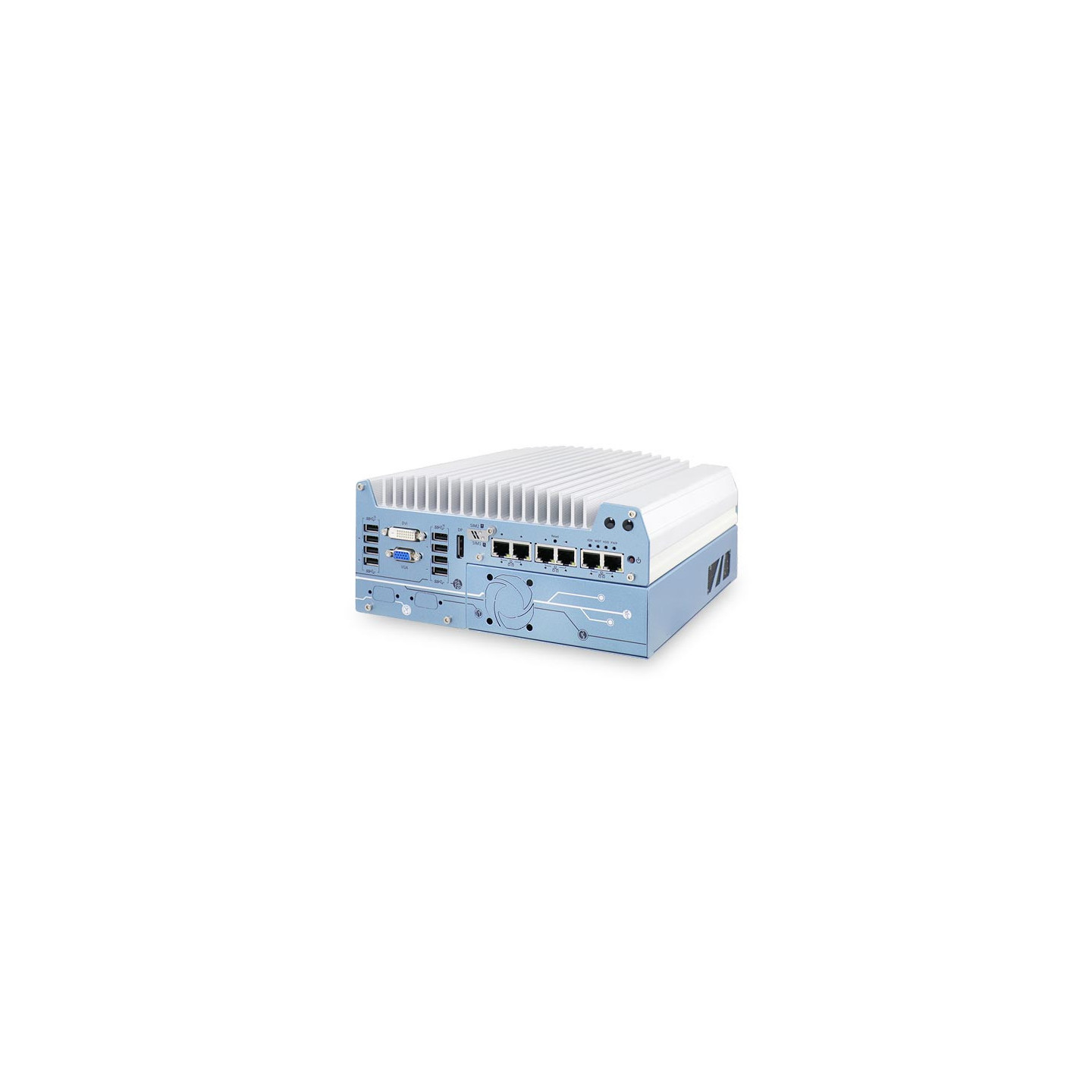

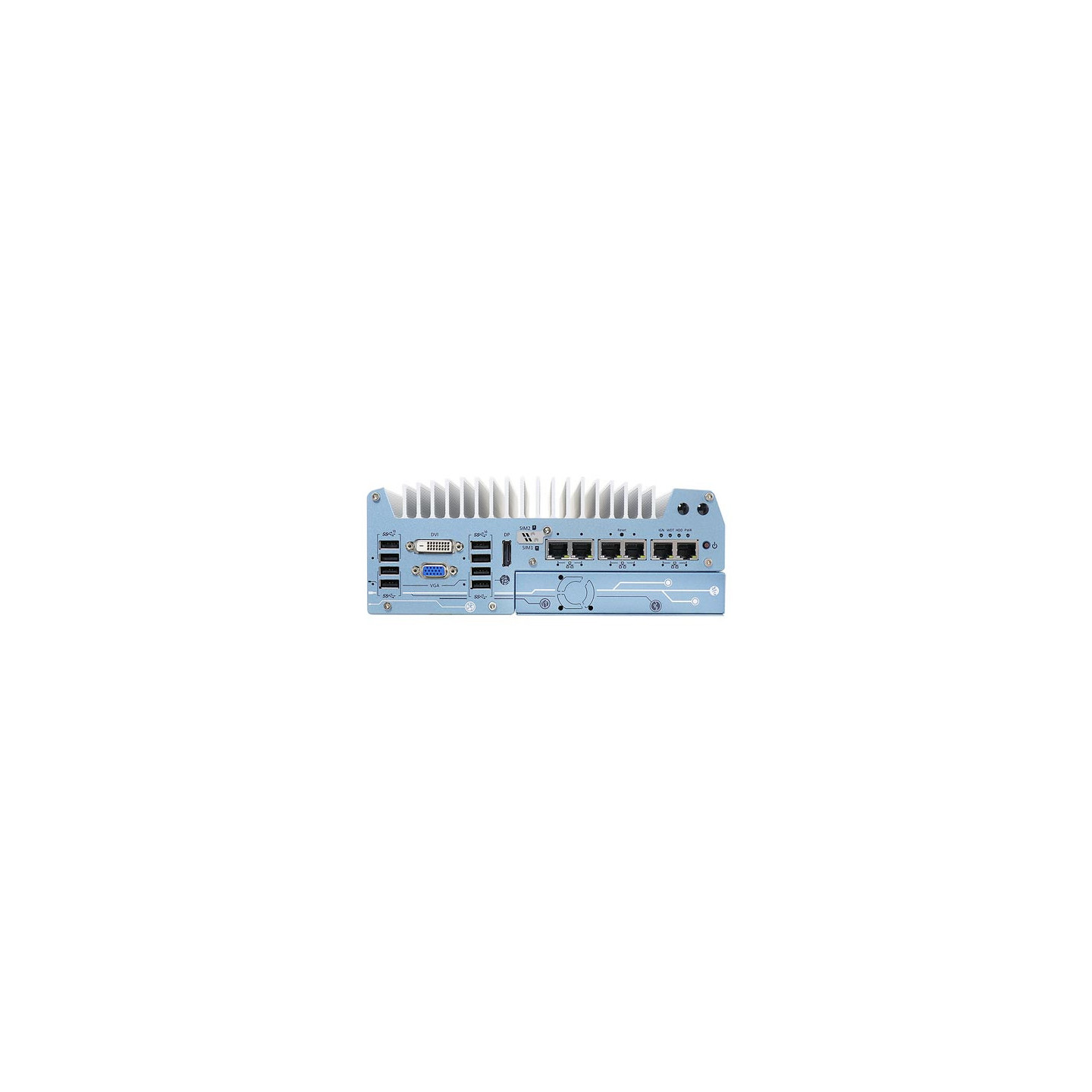

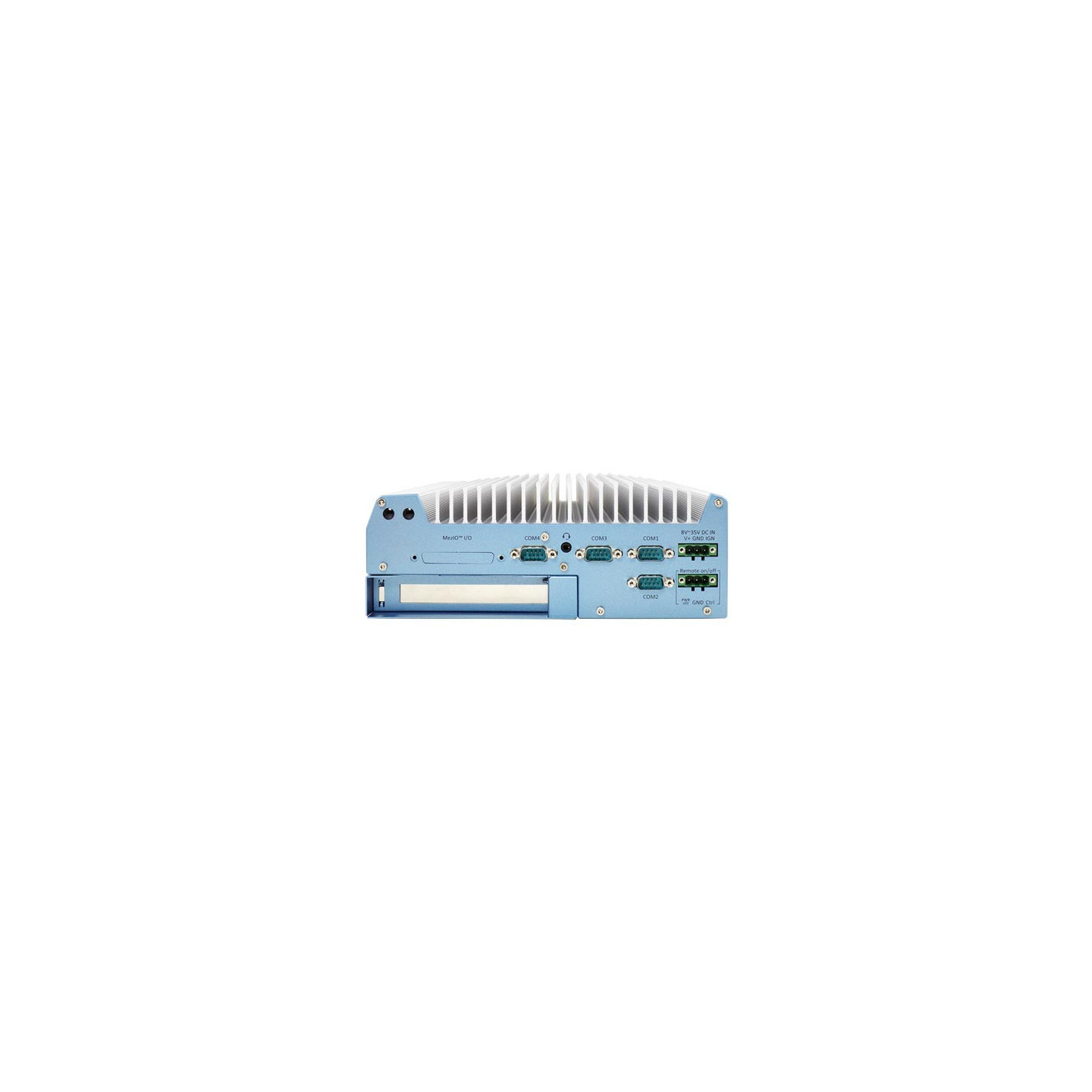

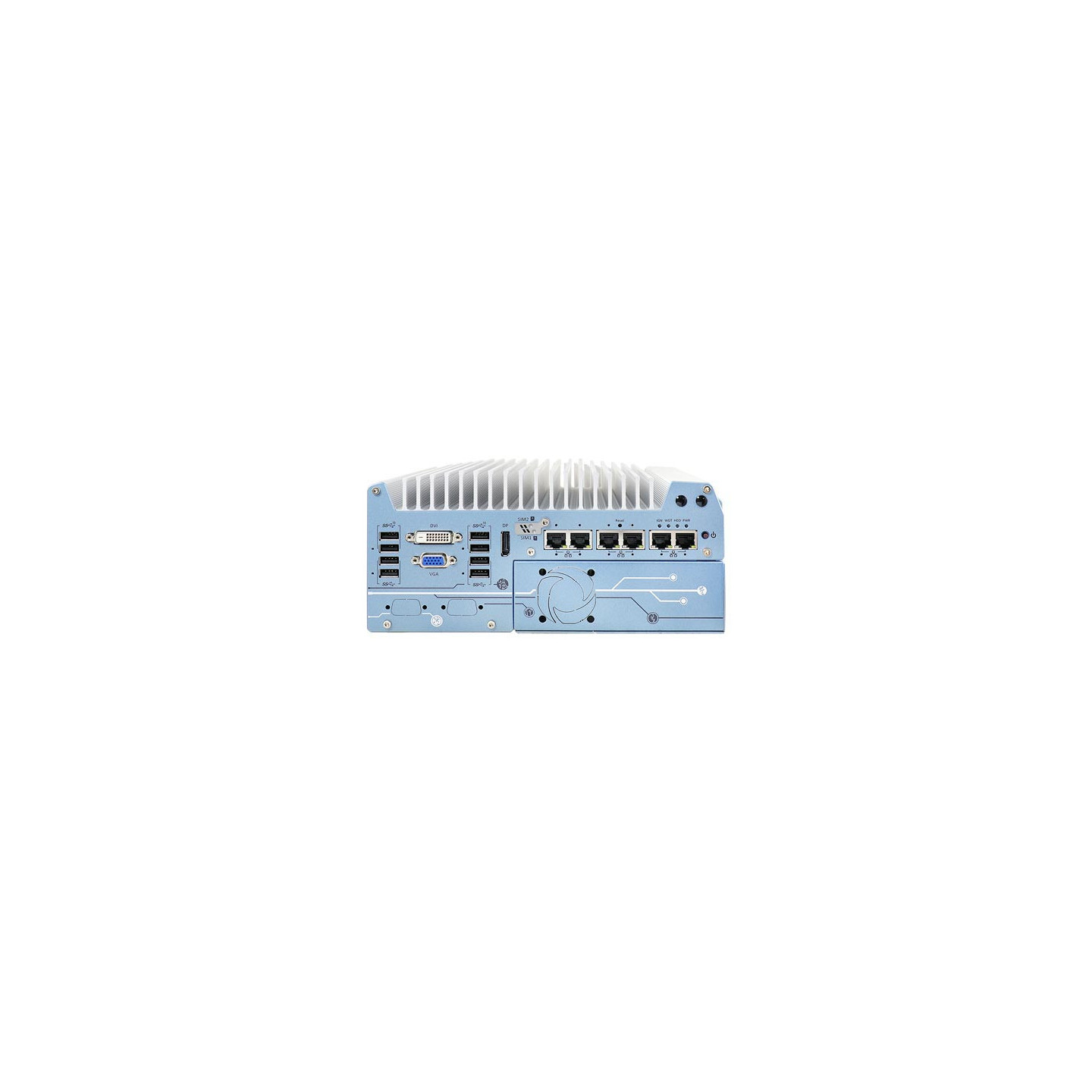

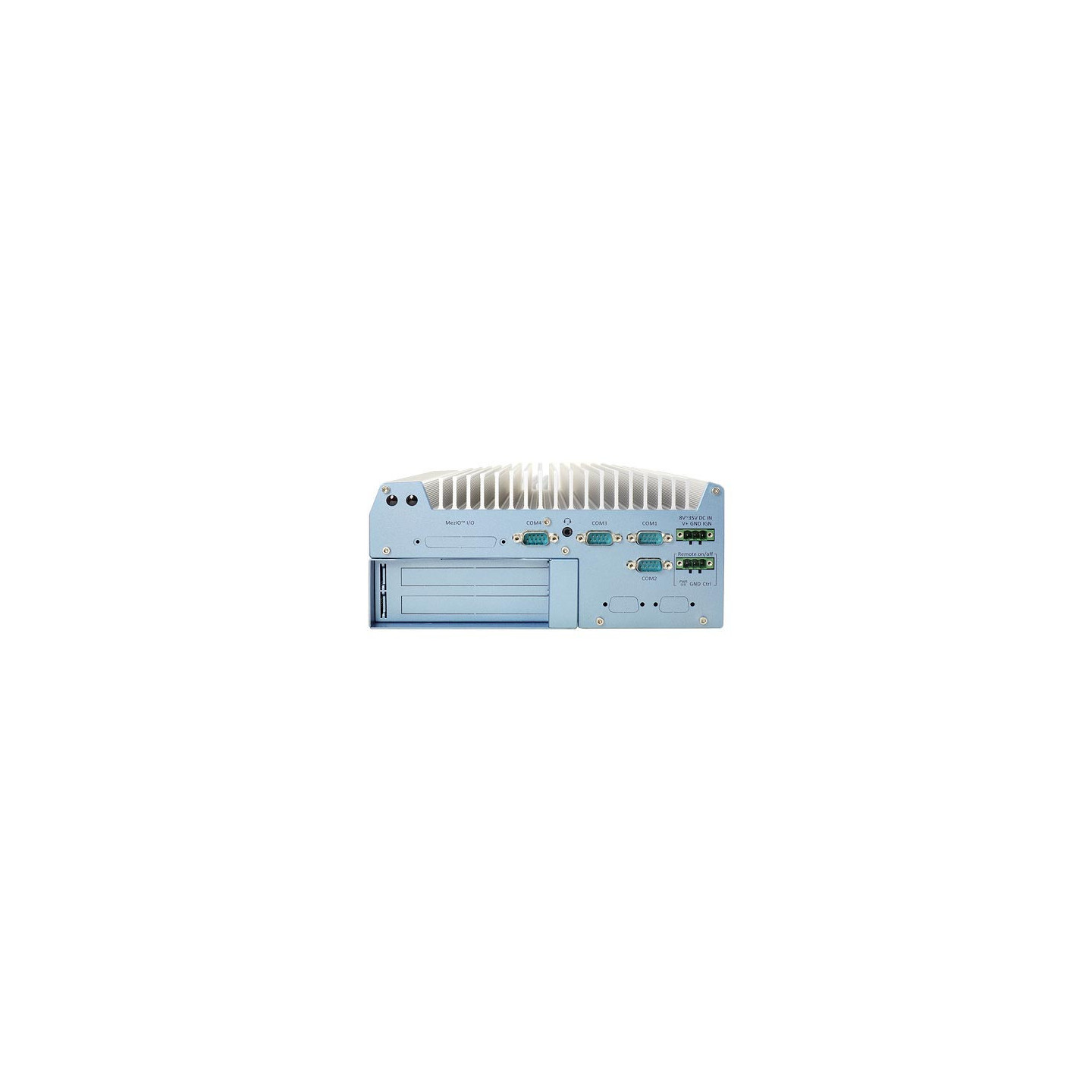

NEOUSYS Serie Nuvo-7000

Name: NEOUSYS Serie Nuvo-7000
Brand: NEOUSYS
SKU: Serie Nuvo-7000
Availability: OutOfStock
Rating: 5 (1 reviews)

Ordenador Intel® Core™ i7/i5/i3 Rugged sin ventilador de 9ª/8ª generación con 6x GbE, casete patentado e interfaz MezIO™

Contáctenos por este producto

Tamaño compacto de 255 x 173 x 76 mm
CPU Intel® Core™ de 35 W LGA1151 de 9.ª/8.ª generación
Funcionamiento robusto sin ventilador de -25 °C a 60 °C
2 GbE y 4 USB 3.1 Gen1
2 puertos RS-232/422/485 y 2 puertos RS-232
Salidas de pantalla doble VGA + DVI
Soporta 1x M.2 2280 SSD (señal SATA)
Admite 1 disco duro/SSD SATA de 3,5" o 2,5"

Visión general

Nuvo-7501 es un ordenador integrado sin ventilador rentable, compacto y potente con un tamaño de 255 x 173 x 76 mm. Equipado con una CPU Intel® Core™ hexa/octa core de 9ª/8ª generación, ofrece una mejora del rendimiento informático de más del 50% con respecto a la generación anterior.

Nuvo-7501 está diseñado para ser simple y compacto, al tiempo que conserva los elementos esenciales de una solución robusta y sin ventilador integrada. Cuenta con E/S como 2x GbE, 4x USB 3.1 Gen1 y 4x puertos COM para aplicaciones industriales comunes. Además de la ranura SATA M.2 2280 (señal SATA) y también puede soportar un SSD/HDD de 2,5" o un HDD de 3,5". Su modelo derivado, Nuvo-7505D, ofrece DIO aislado y COM aislado, que pueden proteger el controlador contra bucles de tierra en entornos hostiles.

El Nuvo-7501 ha conservado materiales de calidad que todos los sistemas Neousys utilizan y el flujo de diseño / estrictos procedimientos de prueba que debe soportar. Es una plataforma integrada sin ventilador que ha dado en el clavo en términos de costo, tamaño y rendimiento. Nuvo-7501 es una solución integrada sin ventilador ideal para diversas aplicaciones industriales.

Información sobre pedidos

Nuvo-7501

Ordenador integrado compacto sin ventilador Intel® Core™ i7/i5/i3 de 8ª/9ª generación con 2 puertos GbE y 4 puertos COM COM

Nuvo-7505D

Ordenador integrado compacto sin ventilador Intel® Core™ i7/i5/i3 de 9ª/8ª generación con DIO aislado, COM aislado y 2x GbE

Accesorios opcionales

PA-120W-OW

Adaptador de corriente de 120 W CA / CC 20 V / 6 A; 18AWG / 120cm; terminales de extremo de cable para bloque de terminales, temperatura de funcionamiento: -30 a 70 °C

DINRAIL-31

Conjunto de montaje en carril DIN para Nuvo-7501

Detalle de productos

Descarga

Manual

Nuvo-7000-series-user-manual

Descarga: (8MB)

Hoja de Datos

nuvo-7000-9th-gen-fanless-embedded-computer

Descarga: (284.95KB)

System Core
Processor	Supporting Intel® 9th/ 8th-Gen CPU (LGA1151 socket, 65W/ 35W TDP) - Intel® Core™ i7-8700/ i7-8700T/ i7-9700E/ i7-9700TE - Intel® Core™ i5-8500/ i5-8500T/ i5-9500E/ i5-9500TE - Intel® Core™ i3-8100/ i3-8100T/ i3-9100E/ i3-9100TE - Intel® Pentium® G5400/ G5400T - Intel® Celeron® G4900/ G4900T
Chipset	Intel® Q370 Platform Controller Hub
Graphics	Integrated Intel® UHD Graphics 630
Memory	Up to 64 GB DDR4 2666/ 2400 SDRAM (two SODIMM slots)
AMT	Supports AMT 12.0
TPM	Supports TPM 2.0

I/O Interface

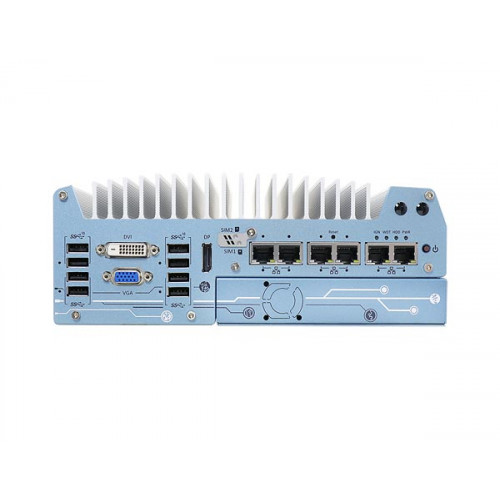

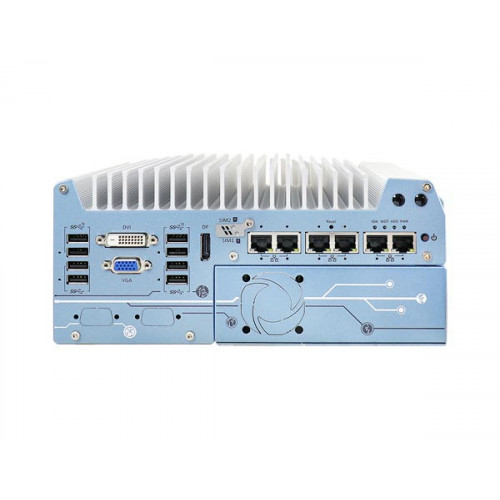

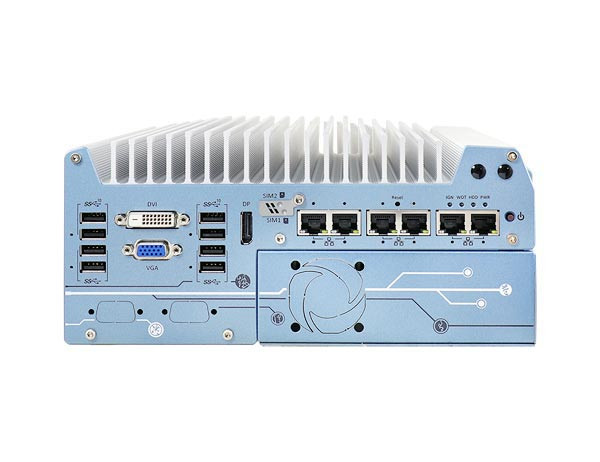

Ethernet Port	2x Gigabit Ethernet ports by I219 and I210 (Nuvo-7002E/ P/ DE) 6x Gigabit Ethernet ports by I219 and 5x I210 (Nuvo-7006E/ P/ DE)
POE+	Optional IEEE 802.3at PoE+ PSE for Port 3 ~ Port 6 100 W total power budget
USB	4x USB 3.1 Gen2 (10 Gbps) ports 4x USB 3.1 Gen1 (5 Gbps) ports
Video Port	1x VGA connector, supporting 1920 x 1200 resolution 1x DVI-D connector, supporting 1920 x 1200 resolution 1x DisplayPort connector, supporting 4096 x 2304 resolution

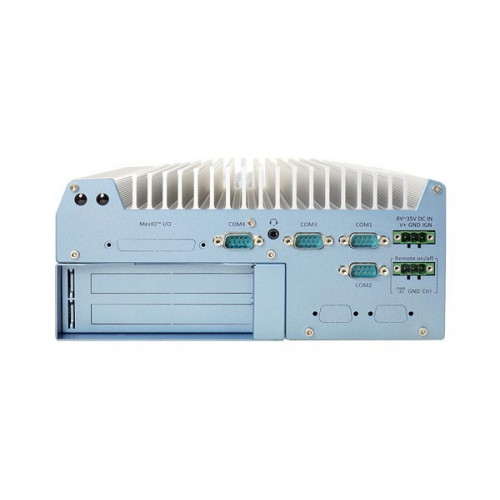

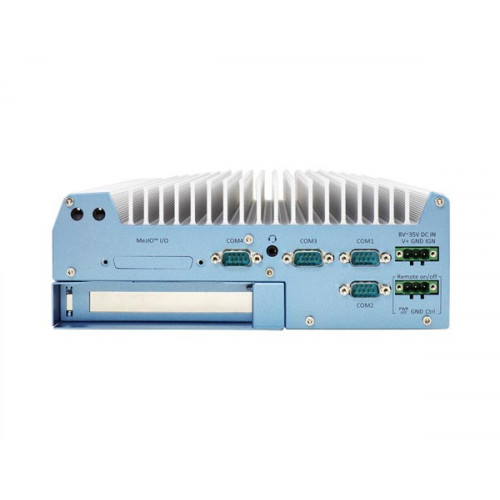

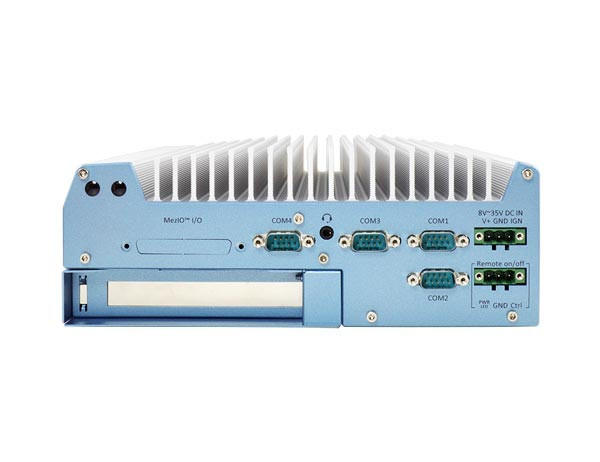

Serial Port	2x software-programmable RS-232/422/485 ports (COM1/ COM2) 2x RS-232 ports (COM3/ COM4)
Audio	1x 3.5 mm jack for mic-in and speaker-out

Internal Expansion Bus
PCI/PCI Express	1x PCIe x16 slot @ Gen3, 8-lanes PCIe signals in Cassette (Nuvo-7000E) 1x PCI slot in Cassette (Nuvo-7000P) 2x PCIe x16 slots @ Gen3, 8-lanes PCIe signals in Cassette (Nuvo-7000DE)
Mini PCI-E	1x full-size mini PCI Express socket with internal SIM socket (mux with mSATA)
M.2	1x M.2 2242 B key socket with dual front-accessible SIM sockets, supporting dual SIM mode with selected M.2 LTE module
Expandable I/O	1x MezIO™ expansion port for Neousys MezIO™ modules

Storage interface
SATA HDD	2x internal SATA port for 2.5" HDD/ SSD installation, supporting RAID 0/ 1
M.2	1x M.2 2280 M key socket (PCIe Gen3/ x4) for NVMe SSD or Intel® Optane™ memory installation (supports SATA signal)
mSATA	1x full-size mSATA port (mux with mini-PCIe)

Power Supply
DC Input	1x 3-pin pluggable terminal block for 8V to 35V DC input
Remote Ctrl. & LED Output	1x 3-pin pluggable terminal block for remote control and PWR LED output

Mechanical
Dimension	240 mm (W) x 225 mm (D) x 90 mm (H) (Nuvo-7000E/ P series) 240 mm (W) x 225 mm (D) x 110.5 mm (H) (Nuvo-7000DE series)
Weight	3.58 kg (Nuvo-7000E/P series) 3.7 kg (Nuvo-7000DE series)
Mounting	Wall-mounting (standard) or DIN-Rail mounting (optional)

Environmental
Operating temperature	with 35W CPU -25°C ~ 70°C with 65W CPU** -25°C ~ 70°C /* (configured as 35W TDP) -25°C ~ 50°C /* (configured as 65W TDP)
Storage temperature	-40°C ~ 85°C
Humidity	10% ~ 90% , non-condensing
Vibration	Operating, MIL-STD-810G, Method 514.6, Category 4
Shock	Operating, MIL-STD-810G, Method 516.6, Procedure I, Table 516.6-II
EMC	CE/FCC Class A, according to EN 55032 & EN 55024
Safety	UL62368-1, IEC62368-1

* For i7-8700 running at 65W mode, the highest operating temperature shall be limited to 50°C and thermal throttling may occur when sustained full-loading applied. Users can configure CPU power in BIOS to obtain higher operating temperature.
**For sub-zero operating temperature, a wide temperature range HDD or Solid State Disk (SSD) is required.
