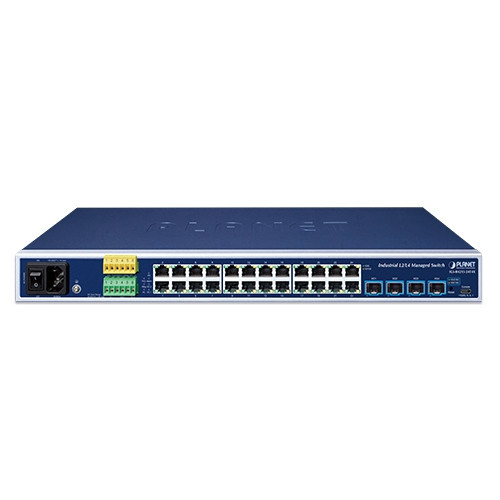

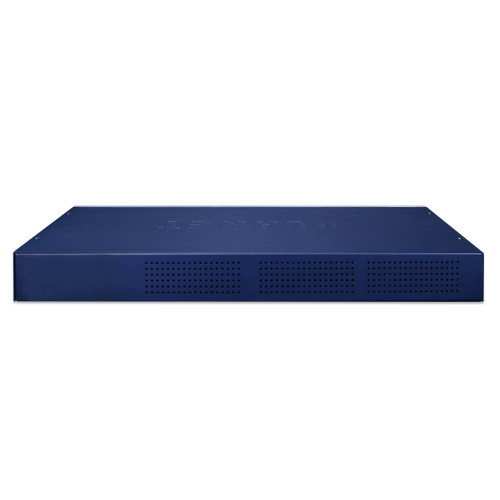

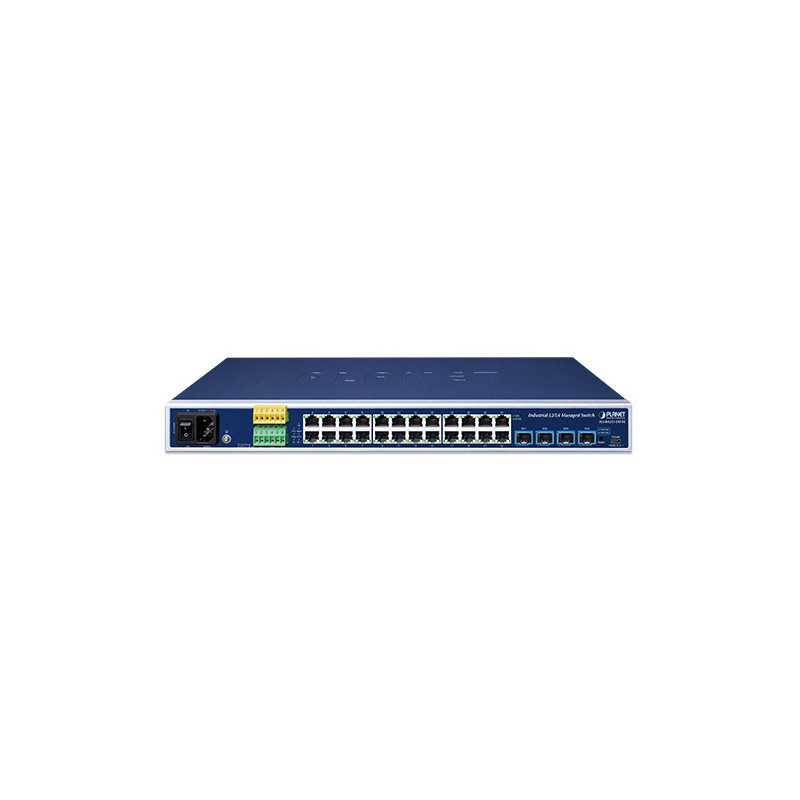

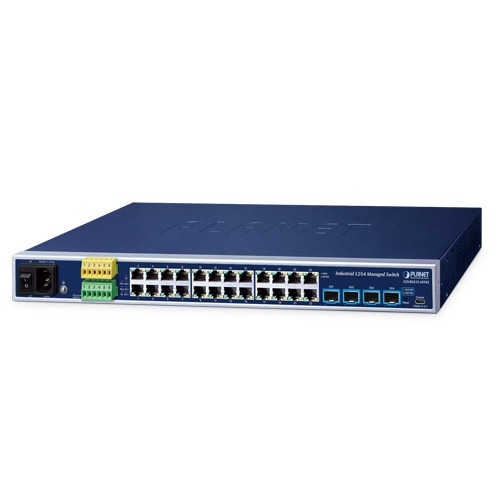

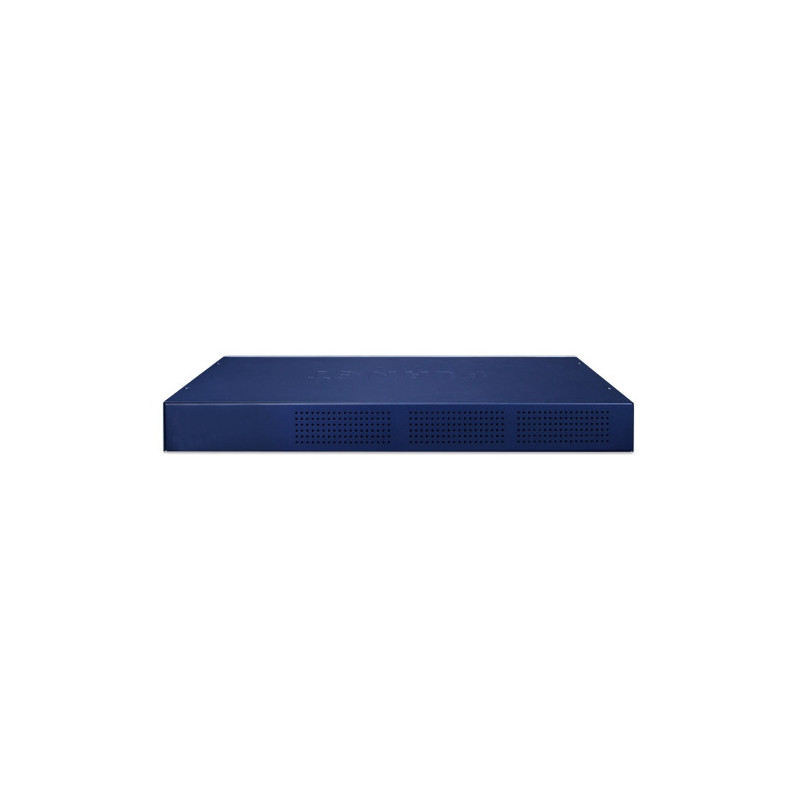

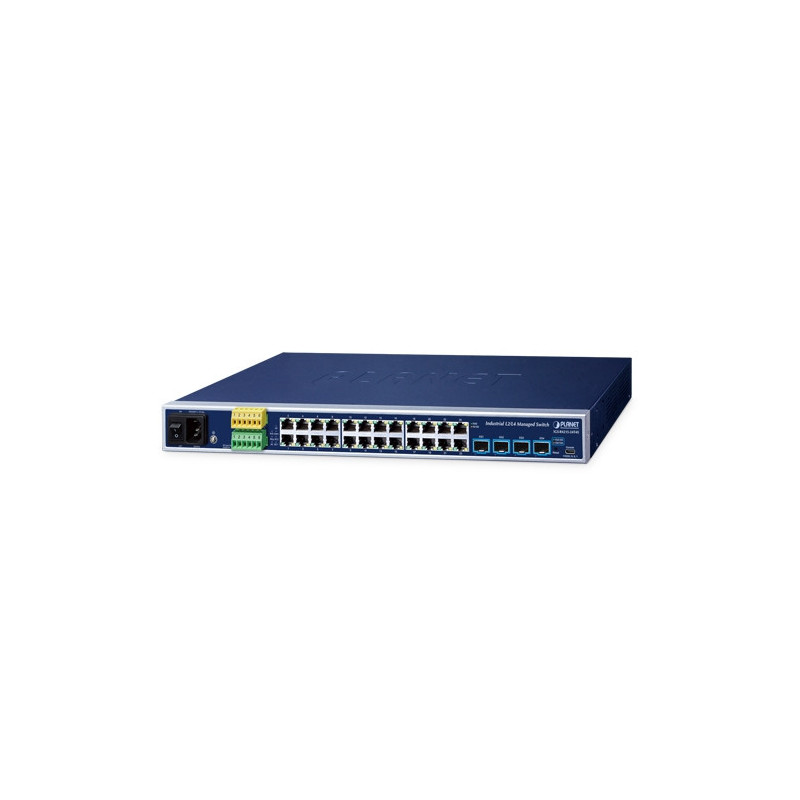

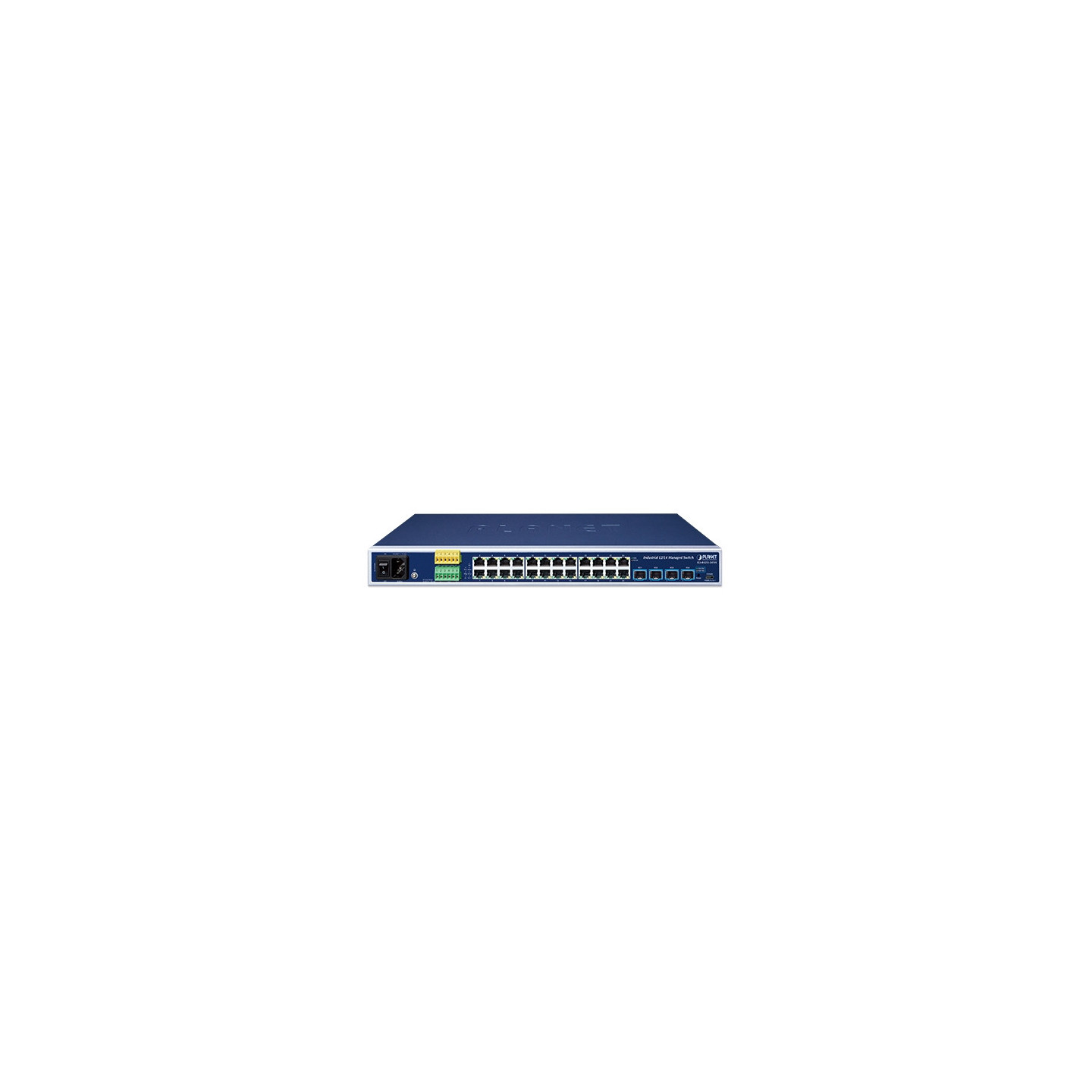

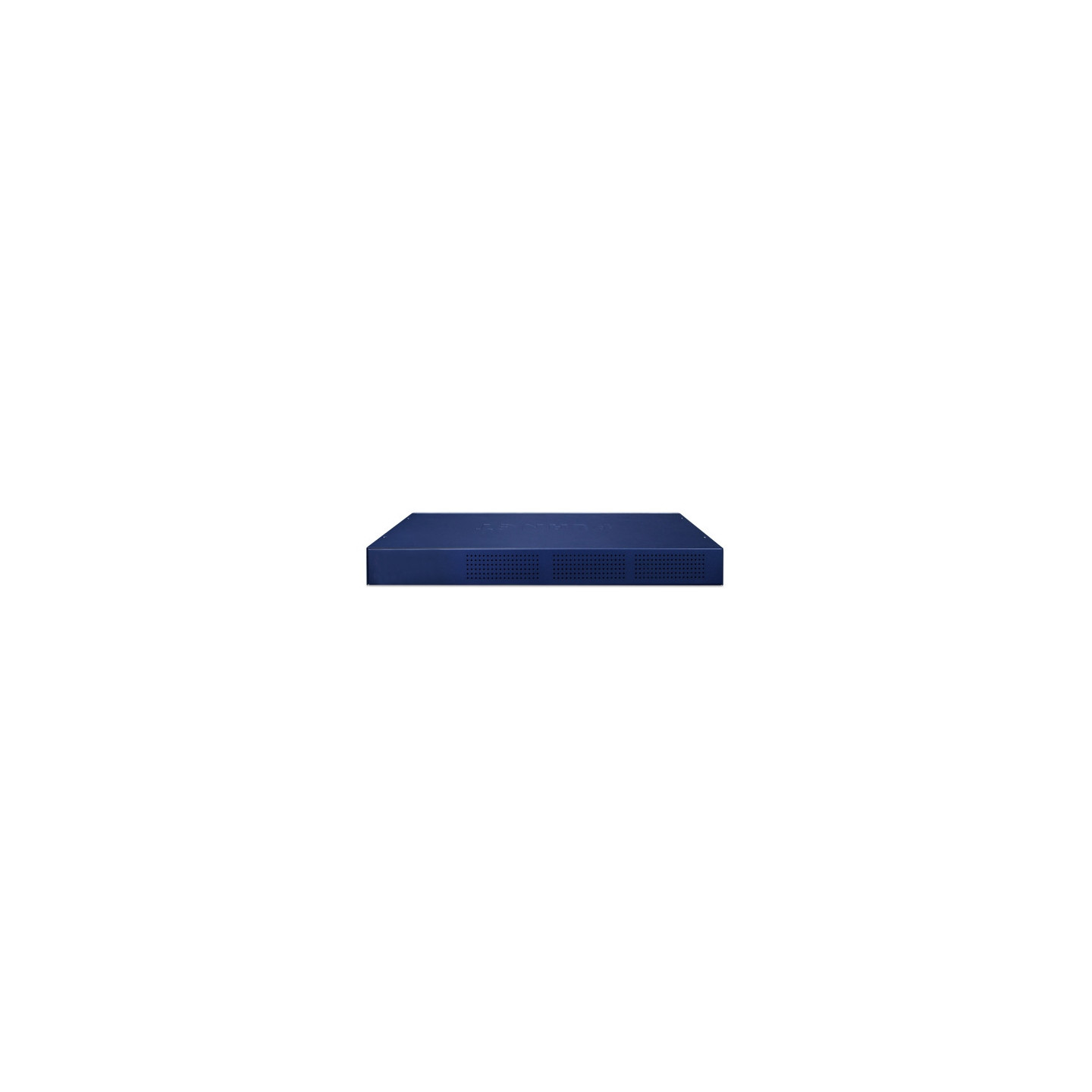

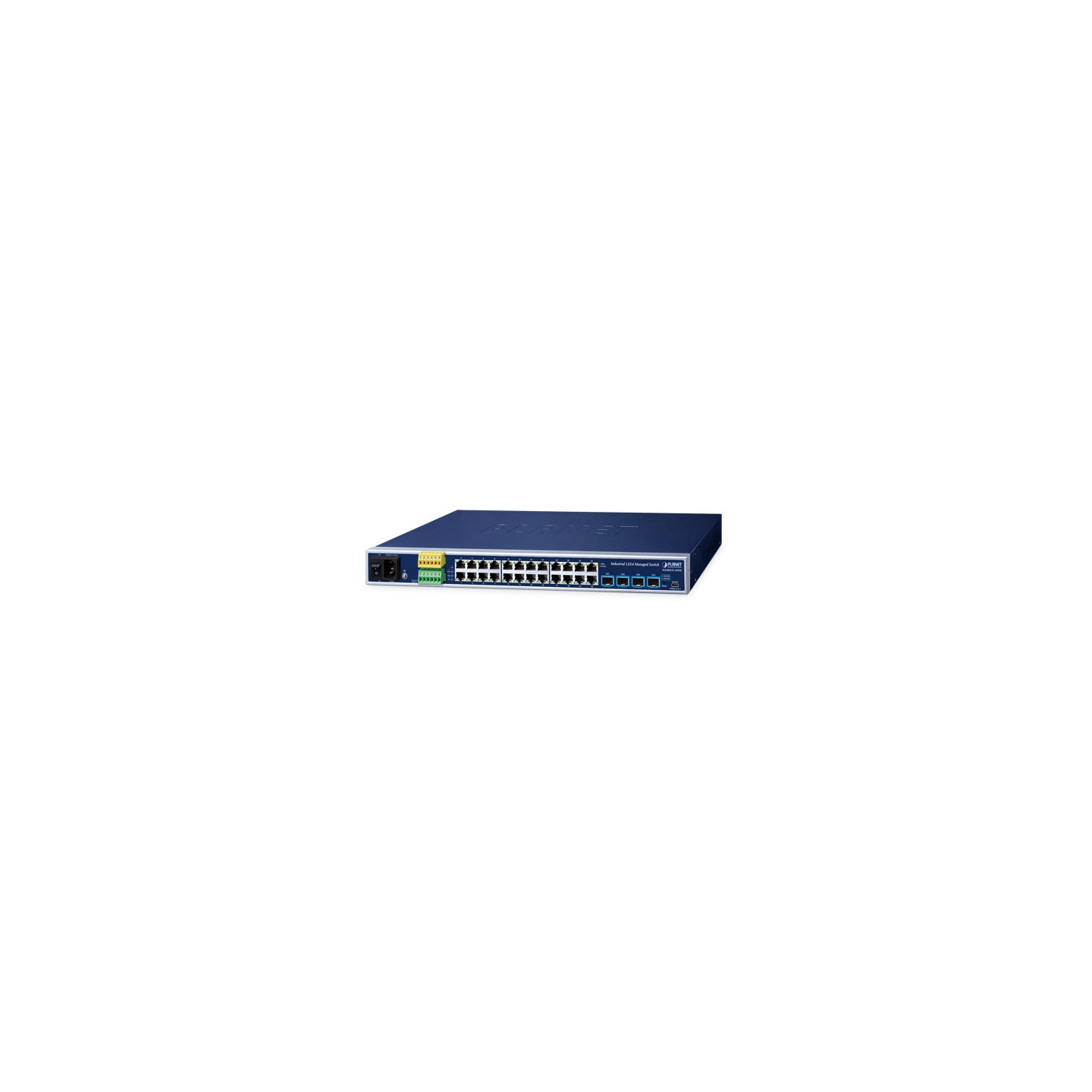

PLANET IGS-R4215-24T4X

Especificaciones de hardware

Puertos de cobre 24 puertos 10/100/1000BASE-T RJ45 auto-MDI/MDI-X (puertos 1 a 24)

SFP+ 4 interfaces SFP+ 10GBASE-SR/LR (puertos XG1 a XG4)

compatibles con transceptores 100M/1G/2.5GBASE-SX/LX/BX

Consola 1 puerto serie USB tipo C a RS232 (115200,8, N, 1)

Botón de reinicio < 5 segundos: reinicio del sistema

> 5 segundos: Predeterminado de fábrica

Bloque de terminales Bloque

de terminales extraíble de 6 pines Pin 1/2 para Power 1; Pin 3/4 para alarma de fallo; Pin 5/6 para Power 2

Bloque de terminales extraíble de 6 pines para interfaz

DI/DO Pin 1/2 para DI 1 y 2, Pin 3/4 para DO 1 y 2, Pin 5/6 para GND

Alarma Una salida de relé para avería de puertos y corte de energía.

Capacidad de transporte de corriente del relé de alarma: 1A @ 24V AC

Entrada digital (DI) 2 entradas digitales (DI)

Nivel 0: -24 V ~ 2,1 V (±0,1 V)

Nivel 1: 2,1 V ~ 24 V (±0,1 V)

Carga de entrada a 24 V CC, 10 mA máx.

Salida digital (DO) 2 salidas digitales (DO)

Colector abierto a 24 V CC, 100 mA máx.

Recinto Carcasa metálica IP30

Instalación Kit de montaje en bastidor

Dimensiones (ancho x fondo x alto) 444 x 200 x 44,2 mm, 1U de altura

Peso 2826g

Requisitos de alimentación CC: 24-60 V, 1,5 A (máx.)

CA: 100 ~ 240 V, 50/60 Hz, 1 A (máx.)

Consumo de energía / Disipación CC:

Máx. 7,86 vatios / 26,82 BTU (sistema encendido)

Máx. 24,06 vatios / 82,1 BTU (carga completa)

CA:

Máx. 6,9 vatios / 23,54 BTU (sistema encendido)

Máx. 19,3 vatios / 65,85 BTU (carga completa)

Protección EFT 6KV CC

Protección contra descargas electrostáticas 6KV CC

LED Sistema:

DC1 (verde)

DC2 (verde)

CA (verde)

alarma (rojo)

anillo (verde)

R.O. (verde)

E/S (rojo)

por 10/100/1000T RJ45:

1000 LNK/ACT (verde)

10/100 LNK/ACT (ámbar)

por interfaz SFP+ de 10 G:

1 G/2,5 G LNK/ACT (verde)

100/10 G LNK/ACT (ámbar)

Especificaciones de Switch

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 128 Gbps/sin bloqueo

Cambiar Throughput@64Bytes 95.23Mpps @64Bytes

Tabla de direcciones Tabla de direcciones MAC de 16K con función de aprendizaje automático

Búfer de datos compartidos 12 Mbits

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

completo Contrapresión para semidúplex

Bastidor Jumbo 12KBytes

Funciones de capa 2

Duplicación de puertos TX/RX/ambos

Monitor

de varios a 1 Hasta 4 sesiones

VLAN VLAN

basada en etiquetas 802.1Q Tunelización Q-in-Q 802.1ad (apilamiento de VLAN)

Protocolo de VLAN

de voz VLAN VLAN

privada (puerto protegido)

GVRP

Hasta 256 grupos de VLAN, de un total de 4094 ID de VLAN

Agregación de enlaces IEEE 802.3ad LACP/Troncal estática Troncal

estática (máx. 8 grupos con 8 puertos para cada grupo)

LACP dinámico (máx. 8 grupos con 8 puertos para cada grupo)

Protocolo de árbol de expansión Protocolo de árbol de expansión (STP) IEEE 802.1D Protocolo de árbol de expansión rápida (RSTP)

IEEE 802.1s Protocolo de árbol de expansión múltiple (MSTP)

STP BP, filtrado de BPDU y reenvío de BPDU

Indagación IGMP IPv4 IGMP (v2/v3) Indagación

IGMP Querier

Hasta 256 grupos de multidifusión

Espionaje MLD Indagación IPv6 MLD v2, v3, hasta 256 grupos de multidifusión

QoS 8 ID de mapeo a colas de prioridad de 8 niveles Número

de

puerto Prioridad

802.1p Etiqueta

VLAN 802.1Q Precedencia DSCP/IP de paquetes

IPv4/IPv6 Basado en la clasificación del tráfico, prioridad estricta y WRR

Límite de velocidad de entrada/salida por puerto Control de ancho de banda

Anillo Compatible con ERPS y cumple con ITU-T G.8032

Tiempo de recuperación < 450 ms

Funciones de seguridad

Lista de control de acceso IPv4/IPv6 ACL basada en IP/ACL

basada en MAC IPv4/IPv6 ACE basada en IP/MAC ACE

máx. 256 entradas de ACL

Seguridad portuaria Cliente RADIUS incorporado para cooperar con la autenticación de acceso de usuario RADIUS/TACACS+ del servidor

RADIUS

Seguridad MAC Enlace

de puerto IP-MAC Filtro

MAC Dirección MAC estática, máx. 256 entradas MAC estáticas

Seguridad mejorada DHCP Snooping y DHCP Option82

STP Protección de BPDU, filtrado de BPDU y reenvío de

BPDU Prevención

de ataques DoS Inspección

ARP Protección de fuente IP

Funciones de capa 3

IP Interfaces Máx. 64 interfaces VLAN

Tabla de enrutamiento Máx. 32 entradas de ruta

Protocolos de enrutamiento Enrutamiento estático de hardware IPv4 Enrutamiento

estático de hardware IPv6

Funciones de gestión

Interfaces de administración básicas Navegador

web USB a consola RS232 Telnet

, SNMP v1, v2c

Interfaces de gestión seguras SSHv2, TLS v1.2, SNMP v3

Gestión de sistemas Actualización de firmware por protocolo HTTP/TFTP a través de red

Ethernet, protocolo LLDP, SNTP

,

PLANET Smart Discovery Utility

, PLANET NMS System, NMSViewerPro y CloudViewerPro App

Gestión de eventos Registro del sistema Syslog

remoto/local

MIB SNMP RFC 1213 MIB-II

RFC 1215 Trampas genéricas

RFC 1493 MIB

de puente RFC 2674 Extensiones de MIB de

puente RFC 2737 MIB de entidad (versión 2)

RFC 2819 RMON (1, 2, 3, 9)

RFC 2863 MIB

de grupo de interfaz RFC 3635 MIB similar a Ethernet

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Cumplimiento de normas IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX/100BASE-FX

IEEE 802.3z Gigabit SX/LX

IEEE 802.3ab Gigabit 1000T

IEEE 802.3bz 2.5GBASE-X

IEEE 802.3ae 10Gb/s Ethernet

IEEE 802.3x Control de flujo y contrapresión

IEEE 802.3ad Troncal de puerto con LACP

Protocolo de árbol de expansión IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s Clase de servicio

IEEE 802.1p Etiquetado de VLAN IEEE 802.1Q

LLDP

IEEE 802.3az Ethernet de eficiencia energética (EEE)

RFC 768 UDP

RFC 783 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3 RFC 2710 MLD v1

RFC 3810 MLD v2

ITU-T G.8032 Anillo ERPS

Medio ambiente

Operativo Temperatura: -10 ~ 60 grados C para entrada

de alimentación de CA Temperatura: -40 ~ 75 grados C para entrada

de alimentación de CC Humedad relativa: 5 ~ 95% (sin condensación)

Almacenamiento Temperatura: -40 ~ 85 grados C

Humedad relativa: 5 ~ 95% (sin condensación)
