Switch Ethernet Administrable industrial L2+ 16 puertos 10/100/1000T + 4 puertos 100/1000X SFP

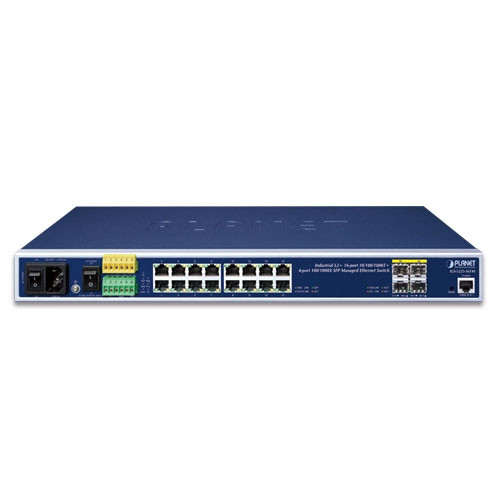

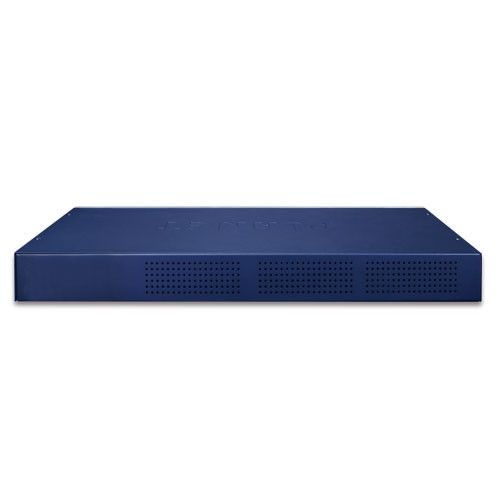

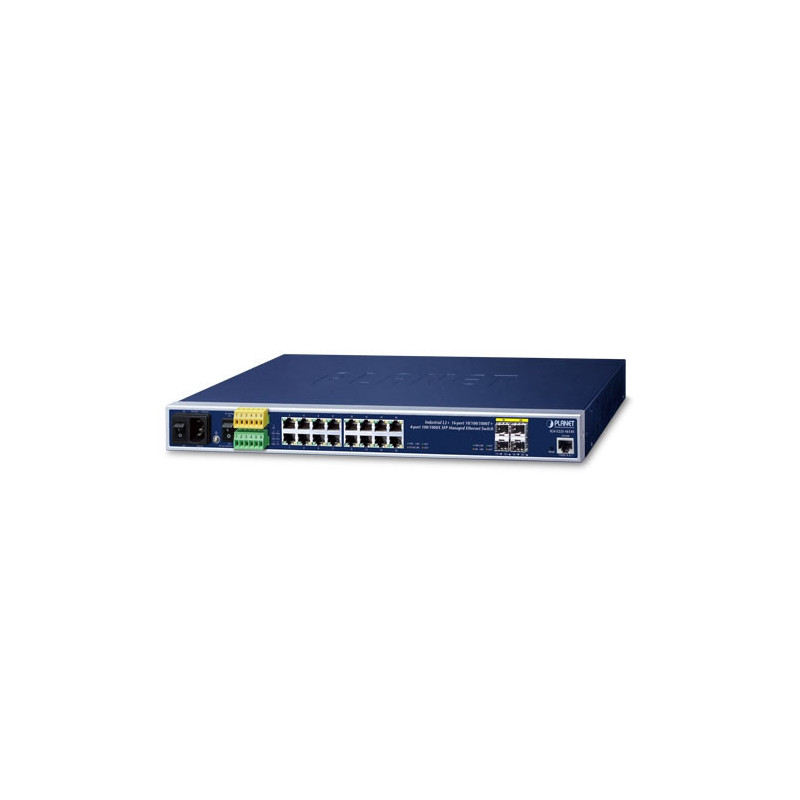

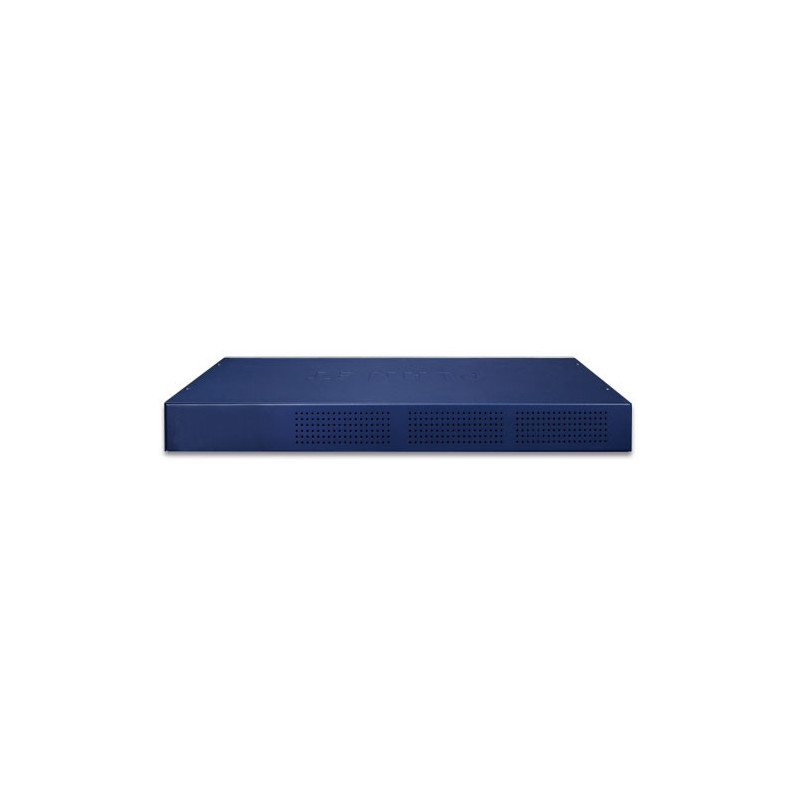

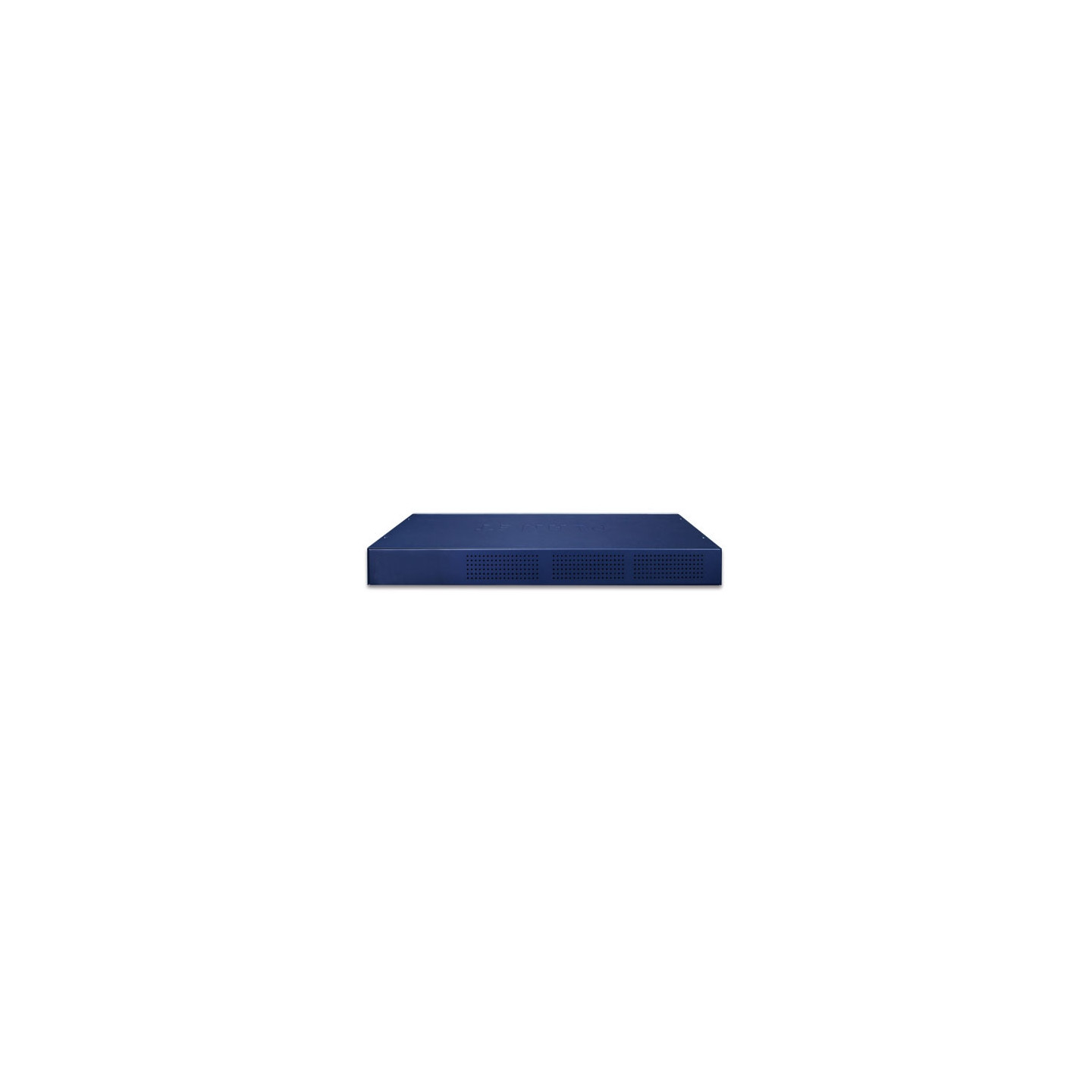

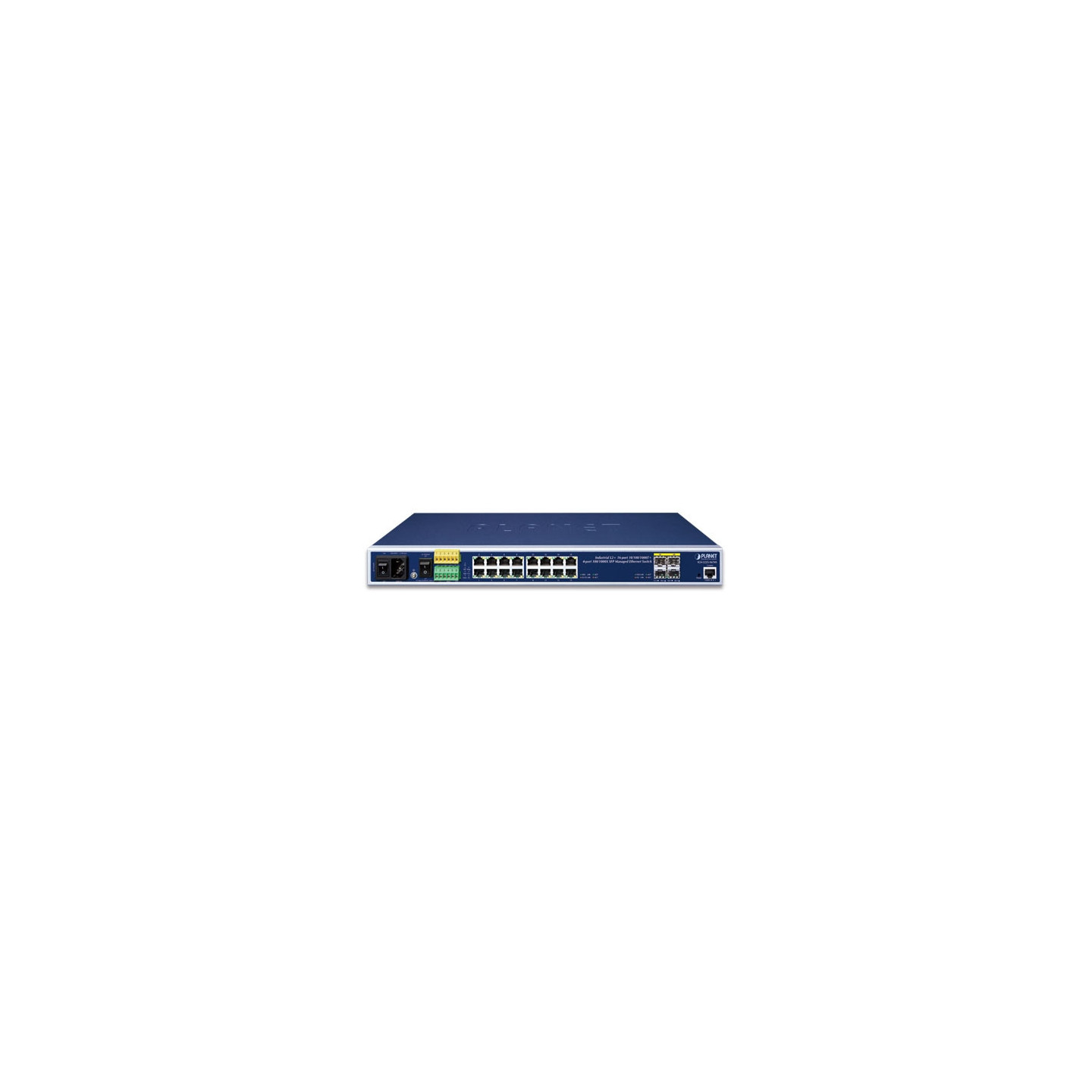

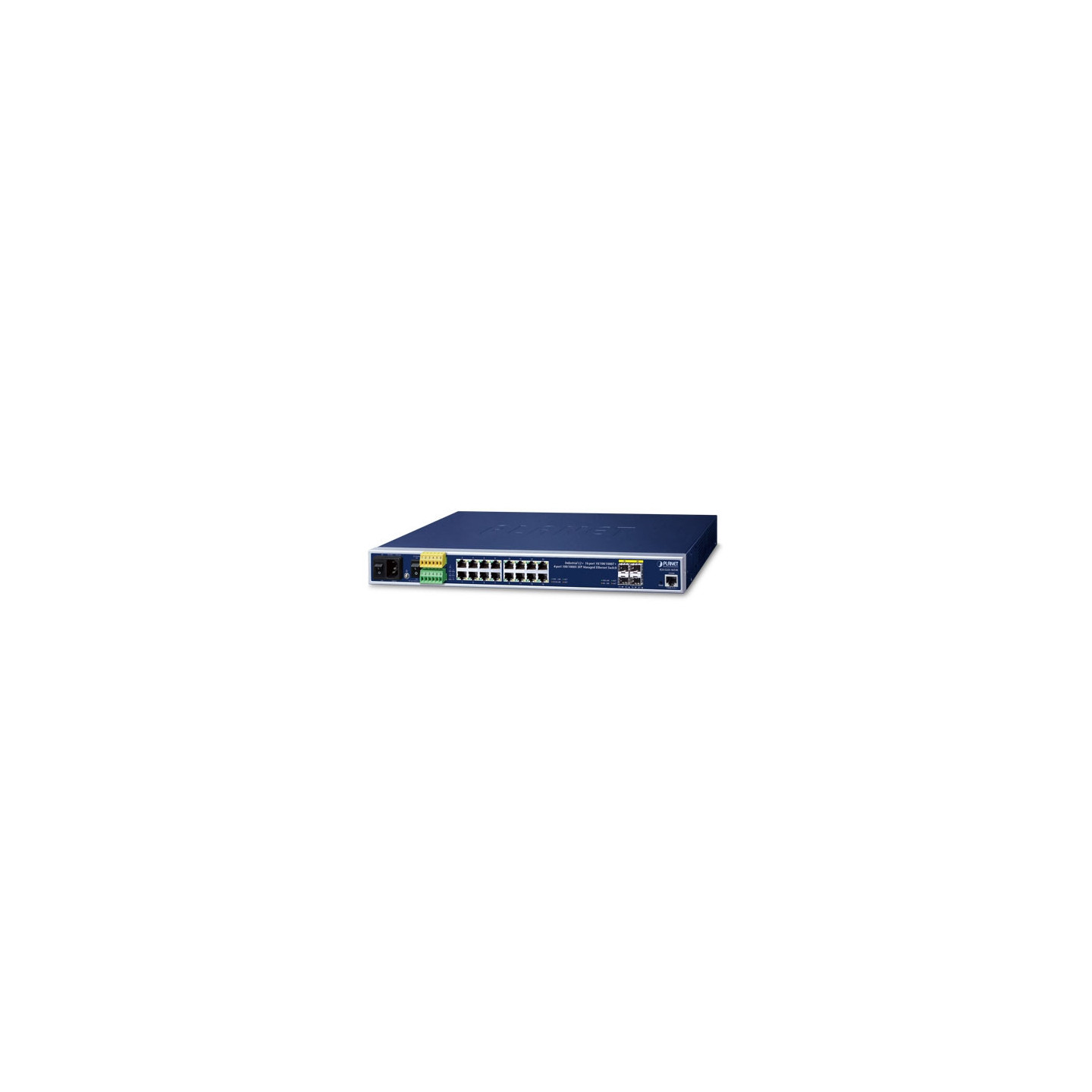

PLANET IGS-5225-16T4S, un conmutador Gigabit industrial de capa 2+ administrado, cuenta con 16 puertos 10/100/1000Mbps y 4 puertos SFP 100/1000X, y admite enrutamiento estático de capa 3 en una caja de 1U. Con una estructura de conmutación total de 40 Gbps, el IGS-5225-16T4S puede manejar grandes cantidades de datos en una topología segura que se vincula a una red troncal industrial o servidores de alta capacidad. El IGS-5225-16T4S es capaz de proporcionar una estructura de conmutador sin bloqueo y un rendimiento de velocidad de cable en el rango de temperatura de -40 a 75 grados C sin ninguna pérdida de paquetes ni error CRC. Simplifica en gran medida las tareas de actualización de la LAN industrial para satisfacer las crecientes demandas de ancho de banda. Además, adopta un diseño de "acceso frontal" fácil de usar para facilitar el cableado y el mantenimiento del IGS-5225-16T4S cuando se coloca en el gabinete.
Versión de hardware 2
Puertos de cobre 16 puertos RJ45 10/100/1000BASE-T auto-MDI/MDI-X
Tragamonedas SFP/mini-GBIC 4 interfaces SFP 100/1000BASE-X, compatibles con el transceptor SFP 100BASE-FX
Consola 1 puerto serie RS232 a RJ45 (115200, 8, N, 1)
SDRAM 128 millones de bytes
Memoria flash 64Mbytes
Botón de reinicio < 5 segundos: reinicio del sistema
> 5 segundos: Predeterminado de fábrica
Conector Bloque de terminales extraíble de 6 pines para entrada
de alimentación Pin 1/2 para Power 1, Pin 3/4 para alarma de fallo, Pin 5/6 para Power 2
Bloque de terminales extraíble de 6 pines para interfaz
DI/DO Pin 1/2 para DI 1 y 2, Pin 3/4 para DO 1 y 2, Pin 5/6 para GND
Alarma Una salida de relé para corte de energía. Capacidad de transporte de corriente del relé de alarma: 1A @ 24V DC
DI/DO 2 Entrada digital (DI):
Nivel 0: -24 ~ 2.1V
Nivel 1: 2.1 ~ 24V
Corriente de entrada máxima: 10 mA
2 Salida digital (DO): Colector abierto a 24 V CC, 100 mA
Dimensiones (ancho x fondo x alto) 444 x 200 x 44,2 mm, 1U de altura
Peso 2672g
Consumo de energía Máx. 15,2 vatios/51,8 BTU
Requisitos de alimentación: CA CA 100 ~ 240 V, 50 / 60 Hz 0,4 A
Requisitos de alimentación: CC CC 36~60V, 0.6A
Protección EFT 6KV CC
Protección contra descargas electrostáticas 6KV CC
LED Sistema:
CA (verde), DC1 (verde), DC2 (verde), alarma (rojo)
Anillo (verde), R.O. (verde), DI/DO (rojo)
10/100/1000T Interfaces RJ45 (puerto 1 a puerto 16):
1000 Mbps LNK/ACT (verde)
10/100 Mbps LNK/ACT (ámbar)
100/1000 Mbps Interfaces SFP combo (puerto 17 a puerto 20):
1000 Mbps LNK/ACT (verde)
100 Mbps LNK/ACT (ámbar)
Arquitectura de conmutadores Almacenamiento y reenvío
Estructura de conmutadores 40 Gbps/sin bloqueo
Rendimiento 29.76Mpps@64Bytes
Tabla de direcciones Entradas de 8K, aprendizaje automático de direcciones de origen y antigüedad
Búfer de datos compartidos 4 millones de bits
Control de caudal Fotograma de pausa IEEE 802.3x para dúplex
completo Contrapresión para semidúplex
Bastidor Jumbo 9K bytes
Configuración de puertos Deshabilitación/habilitación
de puertos Negociación automática Selección
de modo dúplex completo y semidúplex de 10/100/1000 Mbps Deshabilitación/habilitación del control de flujo
Estado del puerto Muestre el modo dúplex de velocidad de cada puerto, el estado del enlace, el estado del control de flujo,
el estado de la negociación automática y el estado del troncal
Duplicación de puertos TX/RX/Ambos
monitores de varios a 1
VLAN VLAN
basada en etiquetas 802.1Q Tunelización Q-in-Q VLAN privada perimetral
(PVE)
VLAN basada en MAC VLAN
basada en
protocolo VLAN de voz VLAN
IP VLAN
basada en subred MVR (registro de VLAN de multidifusión)
Hasta 4K grupos de VLAN, de 4095 ID de VLAN
Agregación de enlaces IEEE 802.3ad LACP/troncal estática
10 grupos troncales con 16 puertos por grupo troncal
Protocolo de árbol de expansión Protocolo de árbol de expansión (STP) IEEE 802.1d Protocolo de árbol de expansión rápida (RSTP)
IEEE 802.1s Protocolo de árbol de expansión múltiple (MSTP)
Indagación IGMP IGMP (v1/v2/v3) Snooping Compatibilidad
con
el modo de consulta IGMP Hasta 255 grupos de multidifusión
Espionaje MLD Indagación
MLD (v1/v2) Compatibilidad con
el modo de consulta MLD Hasta 255 grupos de multidifusión
Control de ancho de banda Control de
ancho de banda por puerto Entrada: 100 Kbps ~ 1000 Mbps
Salida: 100 Kbps ~ 1000 Mbps
QoS Basado en la clasificación del tráfico, prioridad estricta y prioridad de 8 niveles WRR
para la conmutación:
Número de
puerto 802.1p Prioridad
802.1Q Etiqueta
VLAN Campo DSCP/ToS en el paquete IP
Anillo Admite ERPS y cumple con ITU-T G.8032
Admite anillo principal y subanillo
Tiempo de recuperación < 10ms @ 3 unidades
Tiempo de recuperación < 50ms @ 16 unidades
Sincronización IEEE 1588v2 PTP (Precision Time Protocol)
Reloj
transparente de igual a igual Reloj transparente de extremo a extremo
Lista de control de acceso IPv4/IPv6 ACL basada en IP/ACL
basada en MAC IPv4/IPv6 ACE basada en IP/MAC ACE
Hasta 256 entradas
Seguridad portuaria IEEE 802.1X – Autenticación
basada en puertos Cliente RADIUS integrado para cooperar con la autenticación de acceso de usuario RADIUS/TACACS+ del servidor
RADIUS
Seguridad MAC Enlace
de puerto IP-MAC Filtro
MAC Dirección MAC estática
Seguridad mejorada DHCP Snooping y DHCP Option82
STP Protección de BPDU, filtrado de BPDU y reenvío de
BPDU Prevención
de ataques DoS Inspección
ARP Protección de fuente IP
IP Interfaces Máx. 8 interfaces VLAN
Tabla de enrutamiento Máx. 32 entradas de ruta
Protocolos de enrutamiento Enrutamiento estático de software IPv4 Enrutamiento
estático de software IPv6
Interfaces de administración básicas Consola/Telnet/Navegador web/SNMP v1, v2c
Interfaces de gestión seguras SSHv2, TLS v1.2, SNMP v3
Gestión de sistemas Actualización de firmware por protocolo HTTP/TFTP a través de red
Ethernet, protocolo LLDP SNTP
,
PLANET Smart Discovery Utility PLANET
NMS System/CloudViewer
Gestión de eventos Registro del sistema Syslog
remoto/local
MIB SNMP RFC 1213 MIB-II
RFC 1493 MIB
de puente RFC 1643 MIB
Ethernet RFC 2863 MIB
de interfaz RFC 2665 MIB
similar al éter RFC 2819 RMON MIB (Grupo 1, 2, 3 y 9)
RFC 2737 MIB de entidad RFC 2618 MIB
de cliente RADIUS RFC 2863 IF-MIB
RFC 2933 IGMP-STD-MIB
RFC 3411 SNMP-Frameworks-MIB
RFC 4292 IP MIB
de reenvío RFC 4293 IP MIB
RFC 4836 MAU-MIB
IEEE 802.1X PAE
LLDP
Cumplimiento normativo FCC Parte 15 Clase A, CE
Cumplimiento de normas IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3z Gigabit SX/LX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3x control de flujo y contrapresión
Troncal de puerto IEEE 802.3ad con LACP
Protocolo de árbol de expansión IEEE 802.1D Protocolo
de árbol de expansión rápida IEEE 802.1w Protocolo
de árbol de expansión múltiple IEEE 802.1s Clase de servicio IEEE 802.1p Etiquetado
de VLAN IEEE 802.1Q Autenticación de puerto IEEE 802.1x Control de
red IEEE 802.1ab LLDP
IEEE 1588v2
RFC 768 UDP
RFC 783 TFTP
RFC 793 TCP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP versión 1
RFC 2236 IGMP versión 2
RFC 3376 IGMP versión 3
RFC 2710 MLD versión 1
RFC 3810 MLD versión 2
ITU G.8032 Anillo ERPS
Operativo Temperatura: -10 ~ 60 grados C para entrada
de alimentación de CA - 40 ~ 75 grados C para entrada
de alimentación de CC Humedad relativa: 5 ~ 95% (sin condensación)
Almacenamiento Temperatura: -40 ~ 80 grados C
Humedad relativa: 5 ~ 95% (sin condensación)
