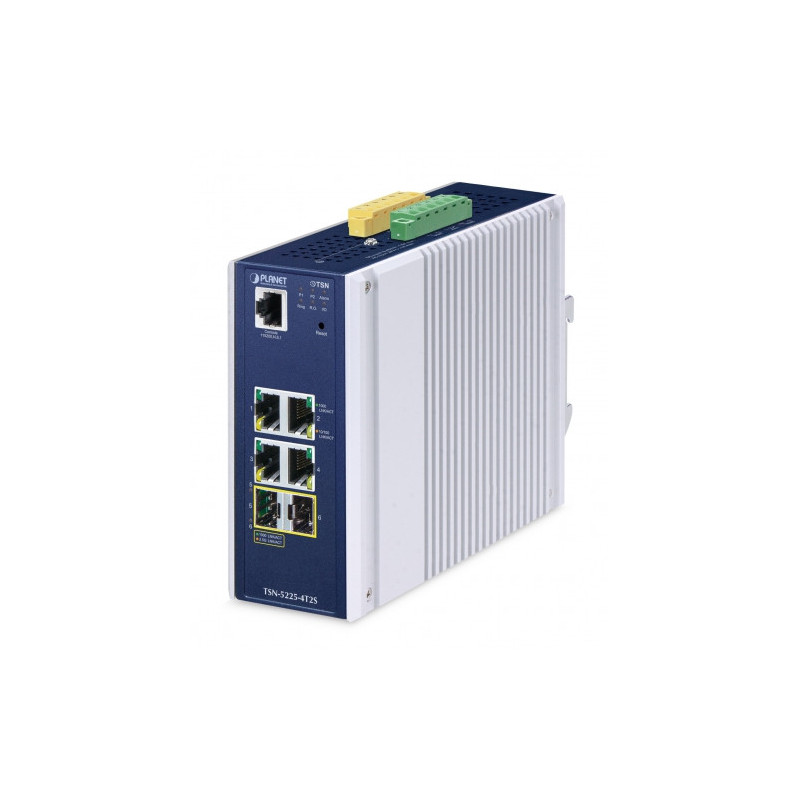

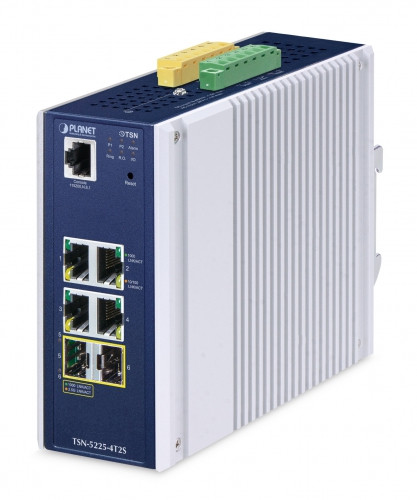

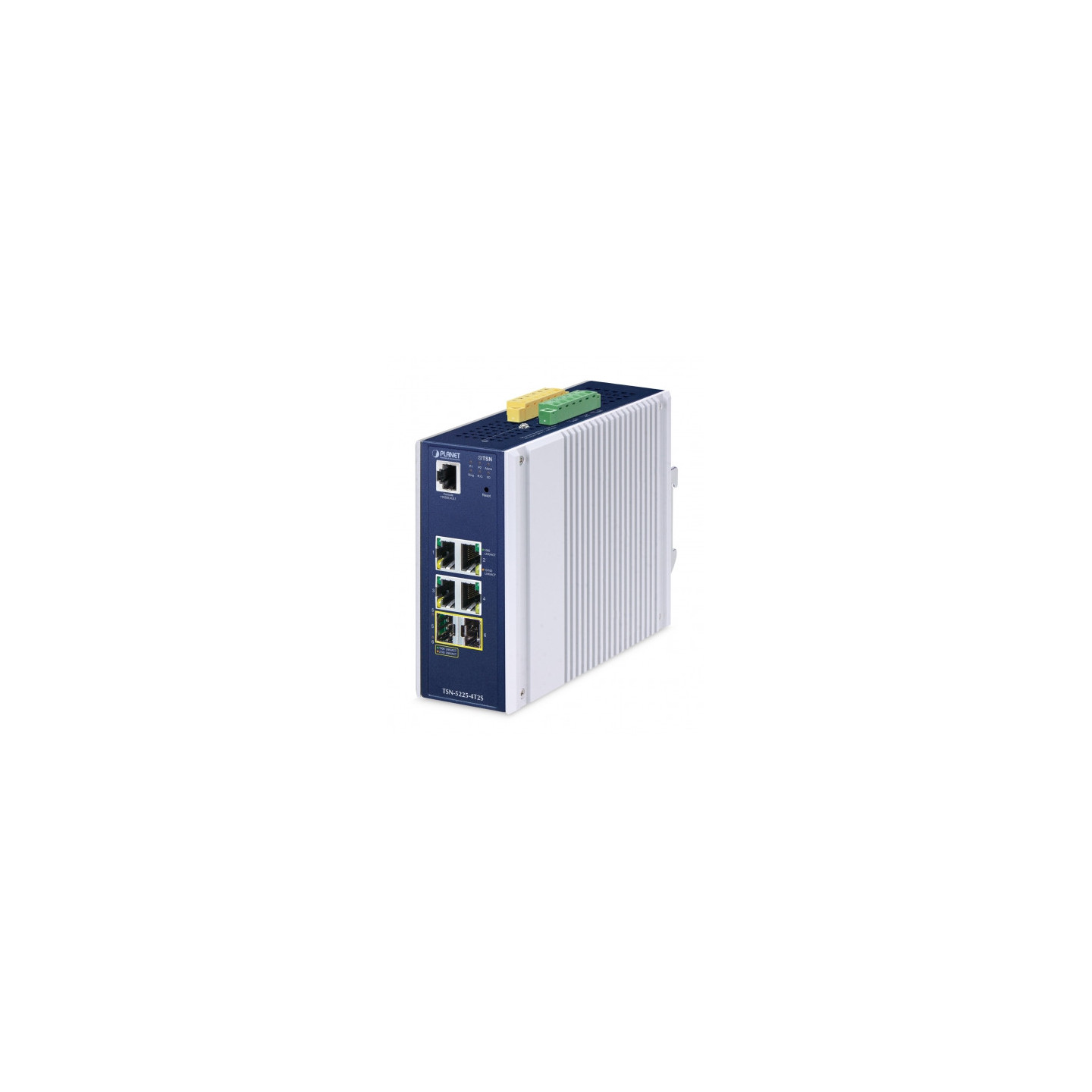

PLANET TSN-5225-4T

Especificaciones de hardware

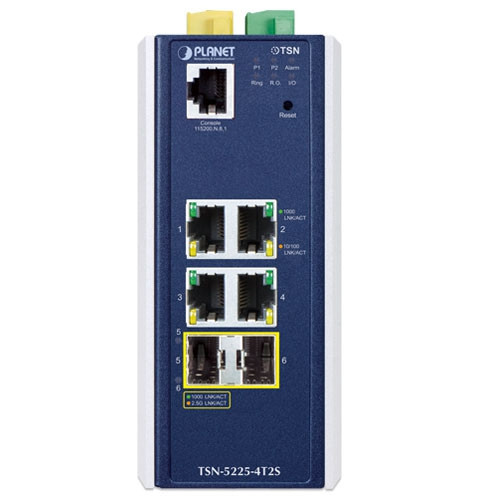

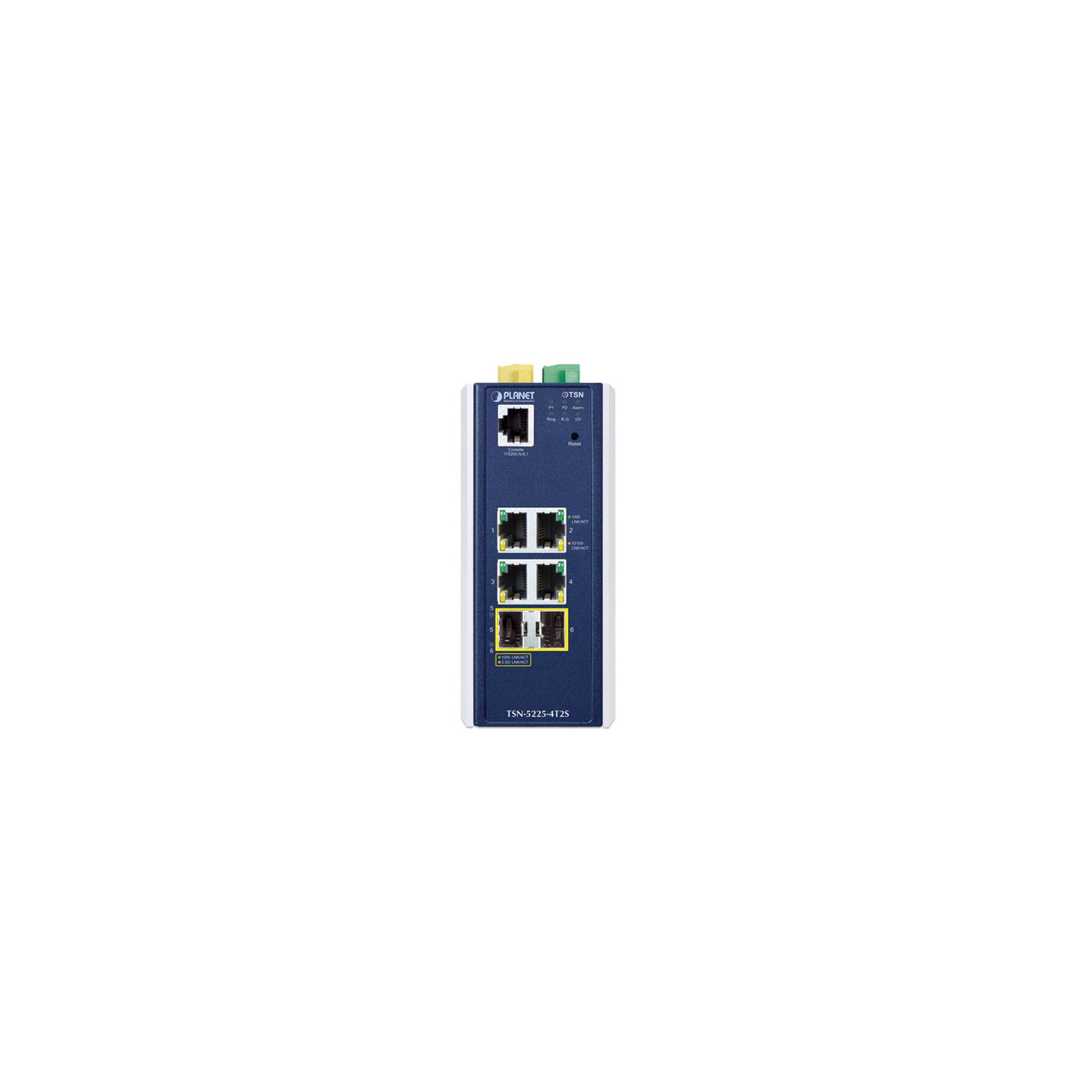

Puertos de cobre 4 puertos 10/100/1000BASE-T RJ45 auto-MDI/MDI-X

Consola 1 puerto serie RJ45 a RS232 (115200, 8, N, 1)

Botón de reinicio < 5 segundos: reinicio del sistema

> 5 segundos: Predeterminado de fábrica

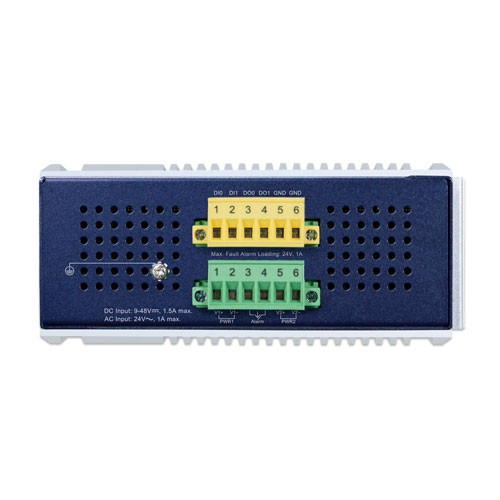

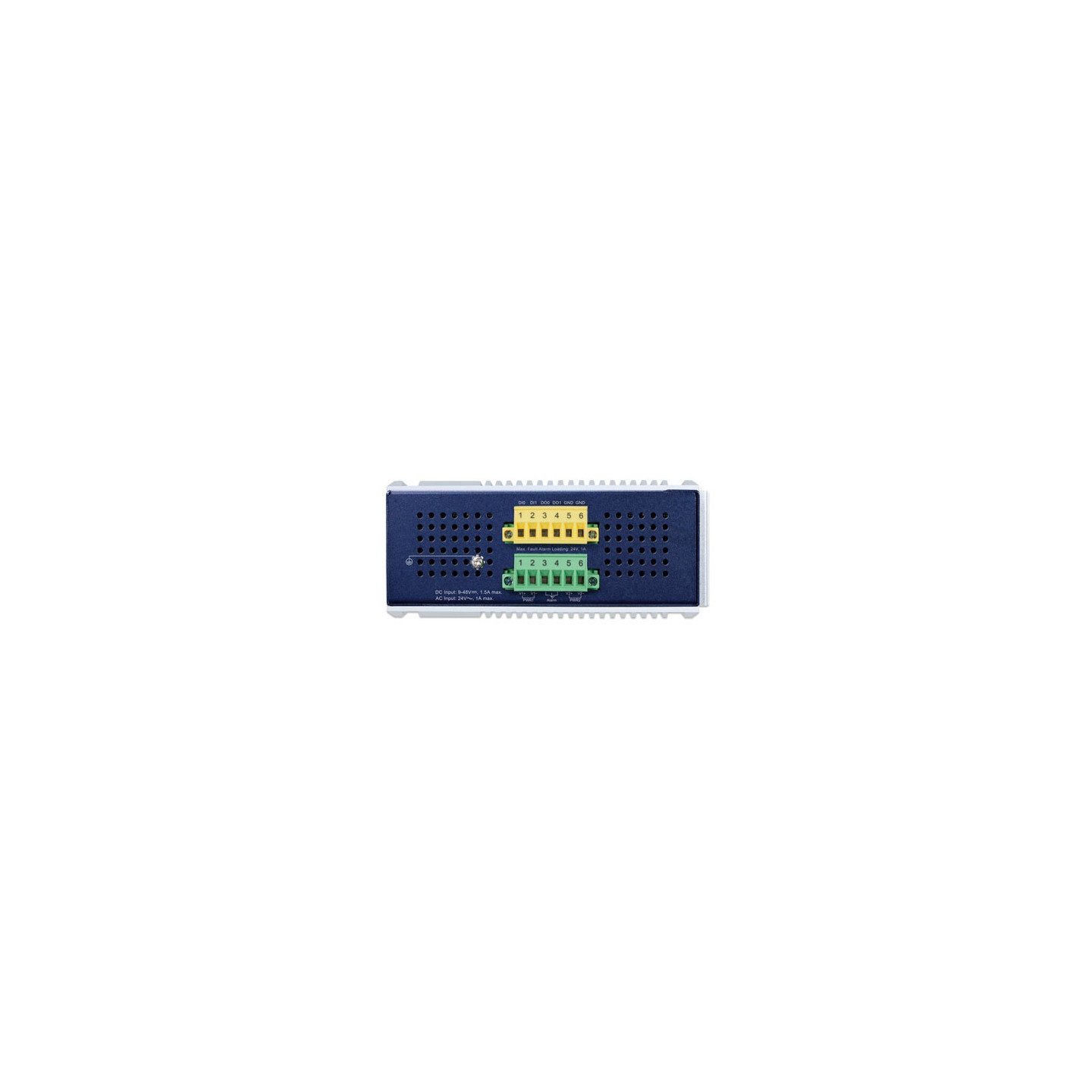

Conector Bloque de terminales extraíble de 6 pines para entrada

de alimentación Pin 1/2 para Power 1, Pin 3/4 para alarma de fallo, Pin 5/6 para Power 2

Bloque de terminales extraíble de 6 pines para interfaz

DI/DO Pin 1/2 para DI 1 y 2, Pin 3/4 para DO 1 y 2, Pin 5/6 para GND

Alarma Una salida de relé para corte de energía. Capacidad de transporte de corriente del relé de alarma: 1A @ 24V DC

Entrada digital (DI) 2 entradas digitales: Nivel 0:

-24 ~ 2,1 V (±0,1 V)

Nivel 1: 2,1 ~ 24 V (±0,1 V)

Carga de entrada a 24 V CC, 10 mA máx.

Salida digital (DO) 2 salidas digitales:

Colector abierto a 24VDC, 100mA

Recinto Carcasa de aluminio IP30

Instalación Montaje en carril DIN o en pared

SDRAM 1024Mbytes

Memoria flash 64Mbytes

Dimensiones (ancho x fondo x alto) 60 x 135 x 135 mm

Peso 962 g

Requisitos de alimentación DC 9 ~ 48 V, 1.5 A máx.

CA 24 V, 1 A máx.

Consumo de energía Entrada de CC:

Máx. 8,36 vatios/28,53 BTU (sistema activado)

Máx. 9,89 vatios/33,75 BTU (carga completa)

Entrada de CA de 24 V:

Máx. 6,2 vatios/21,16 BTU (sistema activado)

Máx. 7,9 vatios/26,96 BTU (carga completa)

Protección contra descargas electrostáticas 5KV DC

Protección contra sobretensiones 6KV CC

Indicadores LED Sistema:

Alimentación 1 (verde), alimentación 2 (verde)

Alarma de fallo (rojo)

Anillo (verde), Propietario del anillo (verde)

DIDO (rojo)

Por puerto RJ45 10/100/1000T:

1000Mbps LNK/ACT (verde)

10/100Mbps LNK/ACT (ámbar)

Especificaciones de Switch

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 8 Gbps/sin bloqueo

Rendimiento 5.95Mpps@64Bytes

Tabla de direcciones Entradas de 8K, aprendizaje automático de direcciones de origen y antigüedad

Búfer de datos compartidos 32 Mbits

Bastidor Jumbo 10K bytes

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

completo Contrapresión para semidúplex

Funciones de capa 3

IP Interfaces Máx. 8 interfaces VLAN

Tabla de enrutamiento Máx. 32 entradas de ruta

Protocolos de enrutamiento Enrutamiento estático de software IPv4 Enrutamiento

estático de software IPv6

Funciones de capa 2

Configuración de puertos Deshabilitación/habilitación

de puertos Negociación automática Selección

de modo dúplex completo y semidúplex de 10/100/1000 Mbps Control de flujo deshabilitación/habilitación

Control de capacidad de enlace de puerto

Estado del puerto Muestre el modo dúplex de velocidad de cada puerto, el estado del enlace, el estado del control de flujo, el estado de la negociación automática y el estado del troncal

Duplicación de puertos TX/RX/Ambos

Espejo de monitor

múltiple a 1: analizador de puerto conmutado remoto (Cisco RSPAN)

Admite hasta 5 sesiones

VLAN VLAN etiquetada IEEE 802.1Q VLAN

IEEE 802.1ad Tunelización

Q-in-Q VLAN privada perimetral (PVE)

VLAN basada en MAC VLAN

basada en

protocolo VLAN de voz VLAN

IP VLAN

basada en subred MVR (registro de VLAN de multidifusión)

GVRP

Hasta 4K grupos de VLAN, de 4096 ID de VLAN

Agregación de enlaces IEEE 802.3ad LACP/troncal

estática Máximo de 2 grupos troncales con 4 puertos por grupo troncal

Protocolo de árbol de expansión Protocolo de árbol de expansión IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s Protección BPDU, filtrado de BPDU y transparencia de BPDU

Indagación IGMP Indagación IPv4 IGMP (v1/v2/v3) Compatibilidad

con

el modo de consulta IGMP IPv4 Admite 255 grupos IGMP

Espionaje MLD Indagación IPv6 MLD (v1/v2), compatibilidad con

el modo de consulta

IPv6 MLD Admite 255 grupos MLD

Control de ancho de banda Control de

ancho de banda por puerto Entrada: 100 Kb ~ 3276 Mbps

Salida: 100 Kb ~ 3281 Mbps

Anillo Admite ERPS y cumple con ITU-T G.8032

Tiempo de recuperación < 10ms @ 3 nodos Tiempo de

recuperación < 50ms @ 16 nodos

Soporta anillo mayor y subanillo

Sincronización IEEE 1588v2 PTP (Protocolo de tiempo de precisión)

PTP Maestro

PTP Esclavo

Reloj

de límite Reloj

ordinario Reloj

transparente de igual a igual Reloj transparente de extremo a extremo

QoS Formador de entrada y límite de velocidad de salida por puerto Control

de ancho de banda 8 colas de prioridad en todos los puertos

del switch Clasificación del tráfico:

IEEE 802.1p CoS

IP TOS / DSCP / IP Precedencia

IP Número de puerto

TCP/UDP Aplicación de red

típica Políticas de regulación de tráfico en el puerto

del switch Observación de DSCP

Protocolos de red sensibles al tiempo Sincronización de tiempo de alta precisión:

IEEE1588 (Marca de tiempo)

802.1AS-Rev Perfil

predeterminado gPTP Modeladores:

802.1Qbv (programación consciente del tiempo)

802.1Qch (cola y reenvío cíclicos)

Regulación de flujo TSN:

802.1Qci (filtrado y regulación por transmisión)

Redundancia:

802.1CB (replicación y eliminación de tramas para redundancia para redundancia sin interrupciones)

También protección lineal y de anillo

estándar Reducción de retardo:

IEEE 802.1Qbu Frame Preemption,

IEEE 802.3br Interscaling Express Traffic (IET)

Funciones de seguridad

Lista de control de acceso ACL basada en IP/ACL

basada en MAC ACL basada en:

Dirección

MAC Dirección

IP Tipo

de protocolo Ethertype

ID de VLAN Prioridad

DSCP

802.1p Hasta 512 entradas

Seguridad Seguridad portuaria

Protección de origen IP, hasta 512 entradas

Inspección ARP dinámica, hasta 1K entradas

Control de autoridad de línea de comandos basado en el nivel

de usuario Dirección MAC estática, hasta 64 entradas

AAA Cliente

RADIUS Cliente TACACS+

Control de acceso a la red Control

de acceso a la red basado en puertos IEEE 802.1x Autenticación

basada en MAC Autenticación local/RADIUS

Administración

Interfaces de administración básicas Consola; Telnet; Navegador; SNMP v1, v2c

Interfaces de gestión seguras SSHv2, TLSv1.2, SNMPv3

Gestión de sistemas Actualización de firmware por protocolo HTTP a través de la red

Ethernet Carga/descarga de configuración a través de HTTP

Syslog

remoto Registro del sistema

Protocolo LLDP NTP

PLANET Utilidad

de descubrimiento inteligente PLANET NMS

PLANET NMSViewerPro/CloudViewerPro

Gestión de eventos Syslog

remoto Registro

del sistema local SMTP

MIB SNMP RFC 1213 MIB-II

RFC 1493 MIB

de puente RFC 1643 MIB

Ethernet RFC 2863 MIB

de interfaz RFC 2665 MIB

similar al éter RFC 2819 RMON MIB (Grupo 1, 2, 3 y 9)

RFC 2737 MIB

de entidad RFC 2618 MIB

de cliente RADIUS RFC 2863 IF-MIB

RFC 2933 IGMP-STD-MIB

RFC 3411 SNMP-Frameworks-MIB

RFC 4292 IP MIB

de reenvío RFC 4293 IP MIB

RFC 4836 MAU-MIB

IEEE 802.1X PAE

LLDP (en inglés)

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A

CE:

EN55032

EN55035

Pruebas de estabilidad IEC60068-2-32 (caída libre)

IEC60068-2-27 (choque)

IEC60068-2-6 (vibración)

Cumplimiento de normas IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX/100BASE-FX

IEEE 802.3ab Gigabit 1000T

Control de flujo y contrapresión

IEEE 802.3x Troncal de puerto IEEE 802.3ad con LACP

Protocolo de árbol de expansión IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s Clase de servicio

IEEE 802.1p Etiquetado de VLAN IEEE 802.1Q Control de red de autenticación de puerto

IEEE

IEEE 802.1ab LLDP

IEEE 802.3ah OAM

IEEE 1588 PTPv2

IEEE 802.1ag Gestión de fallos de conectividad (CFM)

IEEE 802.1AS - Temporización y sincronización para aplicaciones sensibles al tiempo IEEE

802.1Qbu Preferencia de tramas,

IEEE 802.3br Intercalado de tráfico exprés (IET)

IEEE 802.1Qci Filtrado y regulación por flujo (PSFP)

Mejoras de IEEE 802.1Qbv para el tráfico

programado Replicación y eliminación de tramas IEEE 802.1CB para confiabilidad (FRER)

RFC 768 UDP

RFC 783 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3

RFC 2710 MLD v1

RFC 3810 MLD v2

ITU-T G.8032 Anillo ERPS

Medio ambiente

Operativo -40 ~ 75 grados C

Almacenamiento -40 ~ 85 grados C

Humedad 5 ~ 95% (sin condensación)
