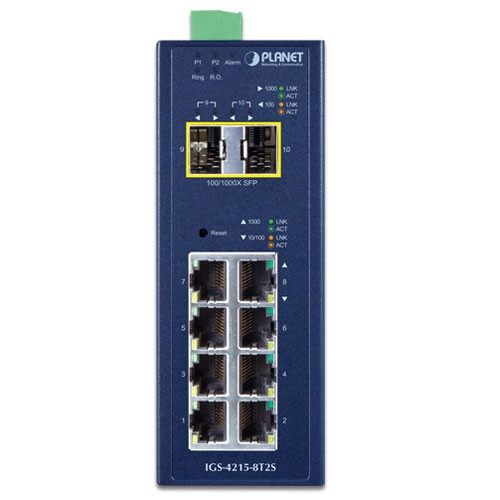

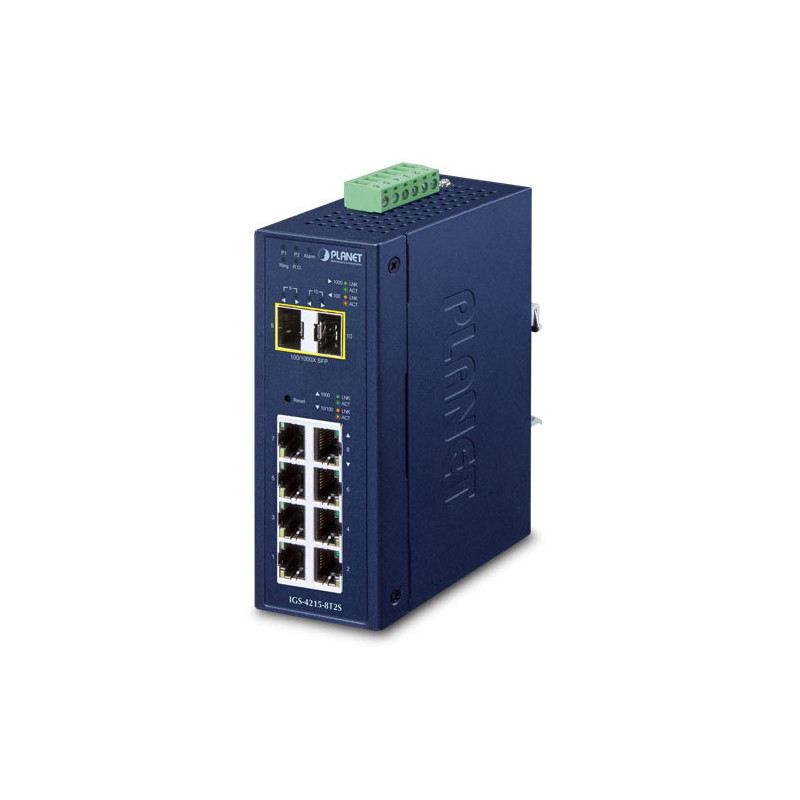

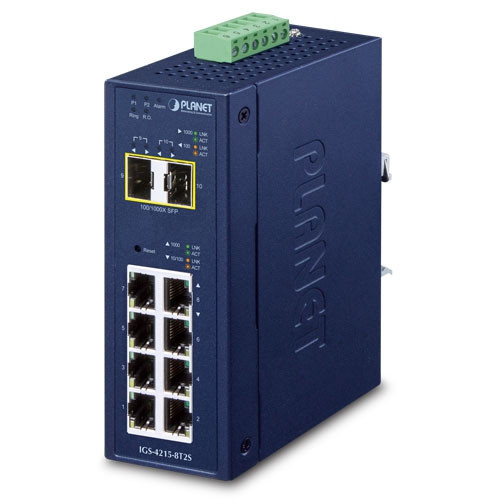

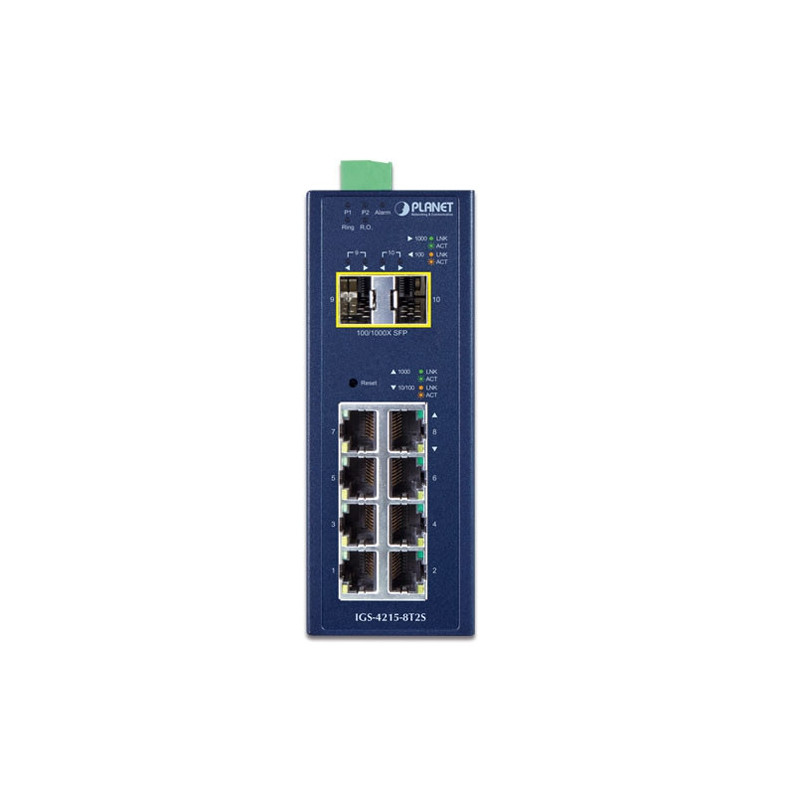

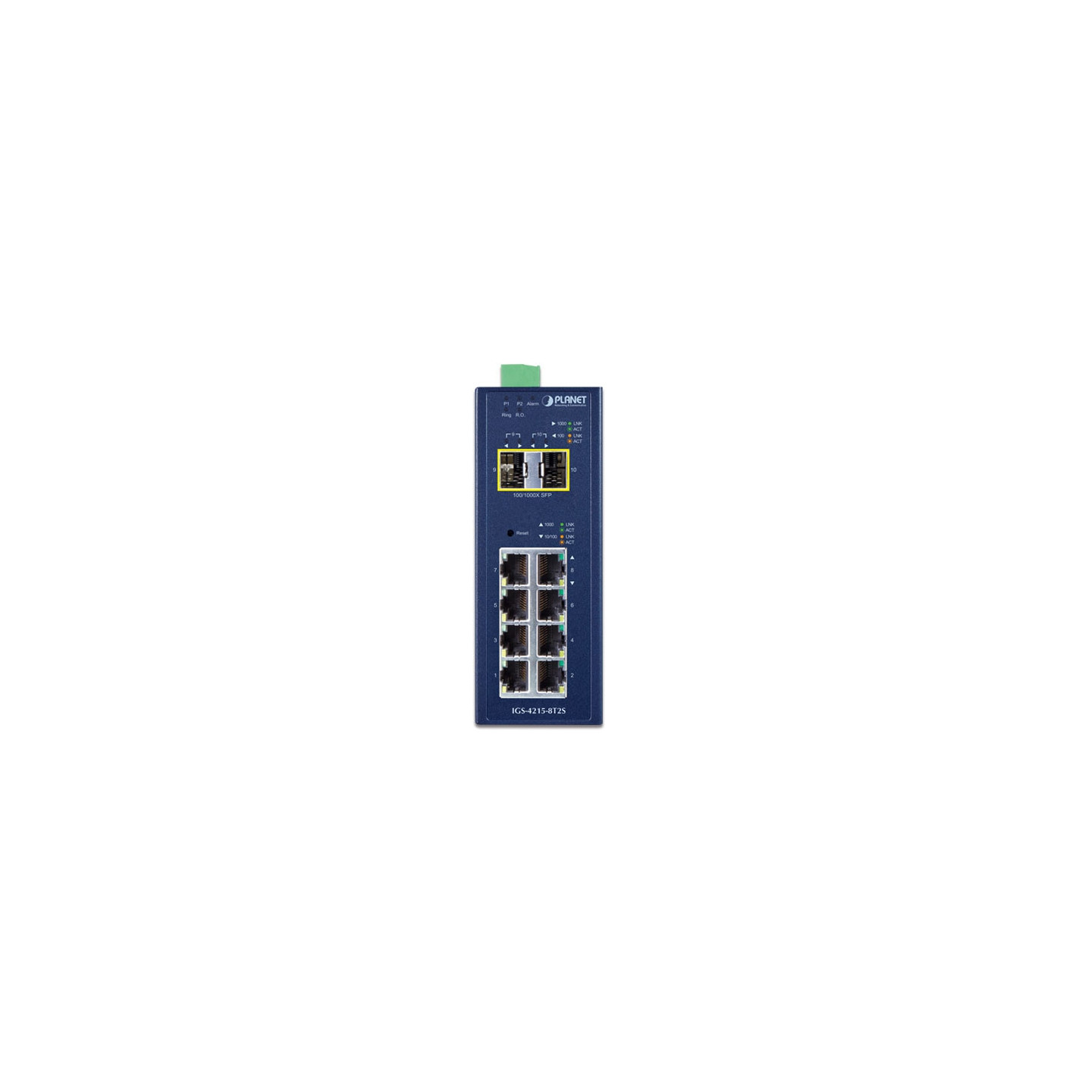

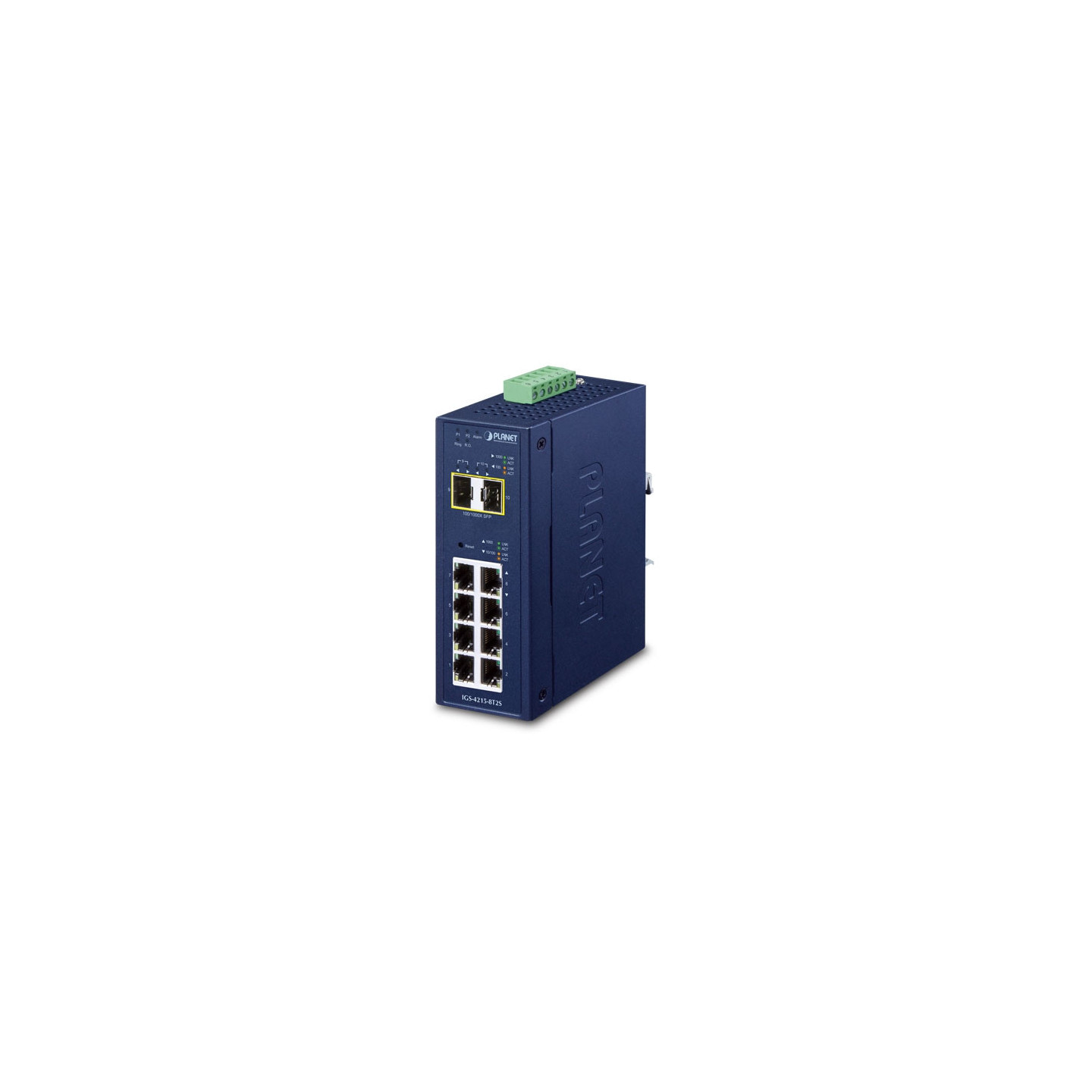

PLANET IGS-4215-8T2S

Especificaciones de hardware

Puertos de cobre 8 puertos 10/100/1000BASE-T RJ45 auto-MDI/MDI-X

Ranuras Gigabit SFP 2 interfaces SFP 100/1000BASE-SX/LX/BX

Botón de reinicio < 5 segundos: reinicio del sistema

> 5 segundos: Predeterminado de fábrica

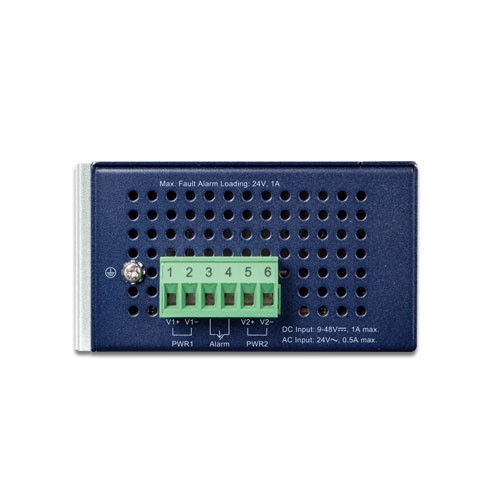

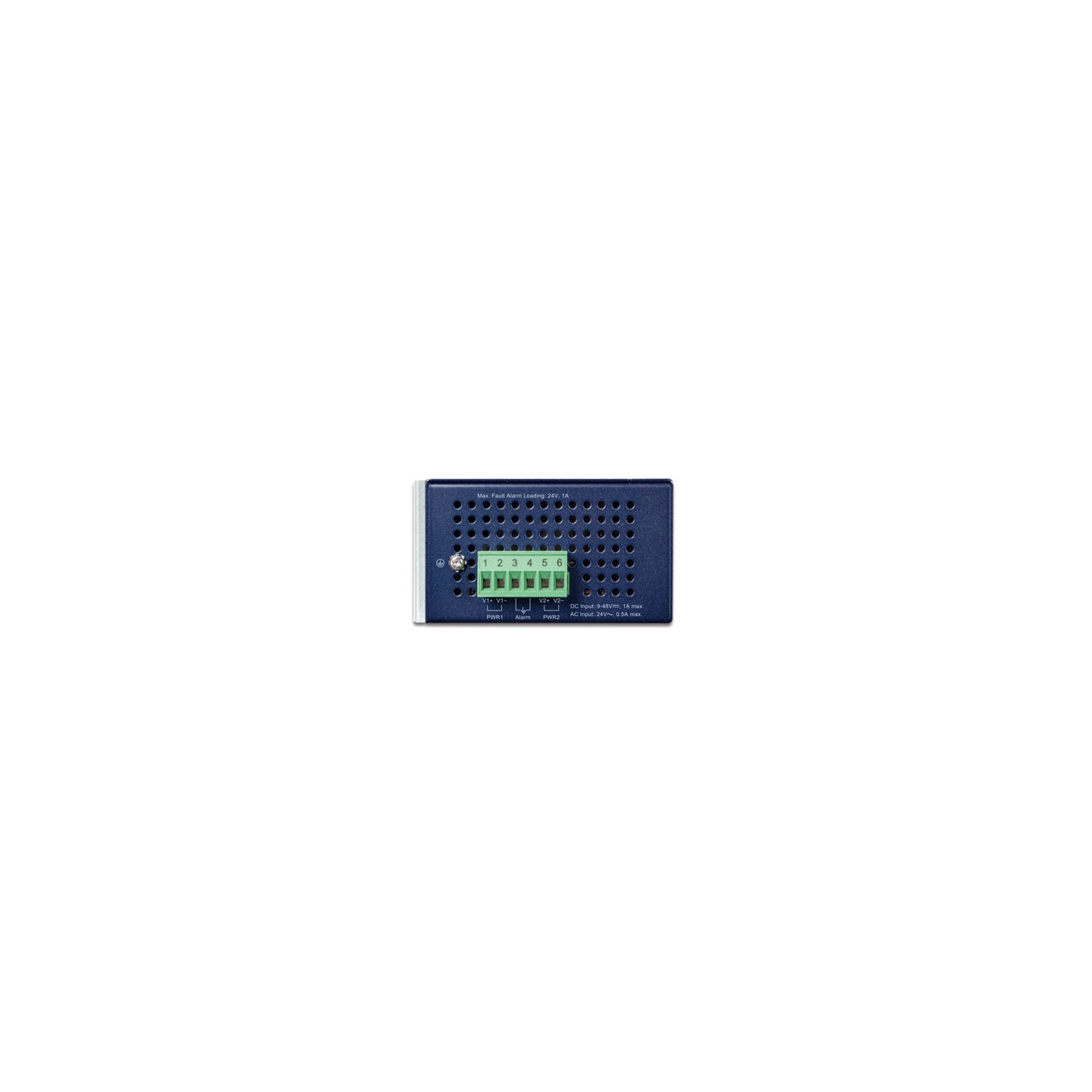

Conector Bloque de terminales extraíble de 6 pines para entrada

de alimentación Pin 1/2 para alimentación 1

Pin 3/4 para alarma

de fallo Pin 5/6 para alimentación 2

Alarma Una salida de relé para corte de energía.

Capacidad de transporte de corriente del relé de alarma: 1A @ 24V DC

Requisitos de alimentación Doble 9 ~ 48 V CC

24 V CA

Consumo de energía Entrada de CC:

Máx. 1,98 vatios/6,7 BTU (sistema activado)

Máx. 6,93 vatios/23,6 BTU (carga completa)

Entrada de CA:

máx. 1,4 vatios/4,7 BTU (sistema activado)

Máx. 5,7 vatios/19,4 BTU (carga completa)

Recinto Carcasa metálica IP30

Dimensiones (ancho x fondo x alto) 50 x 87,8 x 135 mm

Peso 510 g

Instalación Kit de carril DIN y oído de montaje en pared

Protección contra descargas electrostáticas 6KV CC

LED Sistema:

Verde: Alimentación 1

Verde: Alimentación 2

Rojo: Alarma

Verde: Anillo

Verde: R.O.

por 10/100/1000T Puertos RJ45:

Verde: 1000 LNK/ACT

Ámbar: 10/100 LNK/ACT

por 100/1000X Puertos SFP:

Verde: 1000 LNK/ACT

Ámbar: 100 LNK/ACT

Especificaciones de Switch

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 20G/bps (sin bloqueo)

Cambiar Throughput@64 bytes 14.8@ 64 bytes

Tabla de direcciones MAC 8K entradas

Búfer de datos compartidos 4,1 Mbits

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

completo Contrapresión para semidúplex

Bastidor Jumbo 9K

Funciones de capa 2

Duplicación de puertos TX/RX/Ambos

Monitor

de varios a 1 Hasta 4 sesiones

VLAN VLAN

basada en etiquetas 802.1Q Tunelización Q-in-Q 802.1ad (apilamiento de VLAN)

Protocolo de VLAN

de voz VLAN VLAN

privada (puerto protegido)

GVRP

Hasta 256 grupos de VLAN, de un total de 4094 ID de VLAN

Agregación de enlaces IEEE 802.3ad LACP y troncal estática

Cisco ether-channel (troncal estática)

Hasta 5 grupos

de troncales Hasta 10 puertos por grupo de troncales con ancho de banda de 20 Gbps

Protocolo de árbol de expansión Protocolo de árbol de expansión (STP) IEEE 802.1D Protocolo de árbol de expansión rápida (RSTP)

IEEE 802.1s Protocolo de árbol de expansión múltiple (MSTP)

STP BP, filtrado de BPDU y reenvío de BPDU

Indagación IGMP IPv4 IGMP snooping v1, v2, v3

IGMP querier

IGMP Filtrado de puertos de

IGMP Snooping Hasta 256 grupos de multidifusión

Espionaje MLD IPv6 MLD snooping v1, v2

Hasta 256 grupos de multidifusión

QoS Límite de velocidad de entrada/salida por puerto Control

de ancho de banda Prioridad de 8 niveles para la conmutación

Número

de puerto Prioridad

802.1p Precedencia DSCP/IP de paquetes

IPv4/IPv6 Aplicación de red

típica Observación DSCP

Funciones de seguridad

Lista de control de acceso IPv4/IPv6 ACL basada en IP/ACL

basada en MAC IPv4/IPv6 ACE basada en IP/MAC

Seguridad Enlace de puerto IP-MAC Filtrado

de

MAC Dirección

MAC estática Relé DHCP y DHCP Opción 82

STP Protección BPDU, filtrado BPDU y reenvío BPDU

Prevención

de ataques DoS Inspección

ARP Protección

de fuente IP Soporte

de control de tormentas Difusión / Multidifusión / Unidifusión

AAA Cliente RADIUS incorporado para cooperar con el servidor RADIUS

Control de acceso a la red Autenticación

basada en puertos IEEE 802.1X, autenticación de acceso de usuario RADIUS/TACACS+

Funciones de gestión

Interfaces de administración básicas Navegador

web Telnet

SNMP v1, v2c

Interfaces de gestión seguras SSHv2, TLS v1.1/v1.2, SNMPv3

Gestión de sistemas Actualización de firmware por protocolo HTTP a través de red

Ethernet Carga/descarga de configuración a través del protocolo

HTTP

LLDP SNTP

PLANET Utilidad

de descubrimiento inteligente PLANET UNI-NMS (Gestión de red universal)

Aplicación PLANET CloudViewer

Gestión de eventos Registro del sistema Syslog

remoto

MIB SNMP RFC 1213 MIB-II

RFC 1493 MIB

de puente RFC 1643 MIB

Ethernet RFC 2863 MIB

de interfaz RFC 2665 MIB

similar al éter RFC 2819 RMON MIB (grupos 1, 2, 3 y 9)

RFC 2737 MIB

de entidad RFC 2618 MIB

de cliente RADIUS RFC 2863 IF-MIB

RFC 2933 IGMP-STD-MIB

RFC 3411 SNMP-Frameworks-MIB

RFC 4292 IP MIB

de reenvío RFC 4293 IP MIB

RFC 4836 MAU-MIB

IEEE 802.1X PAE

LLDP

MAU-MIB

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Pruebas de estabilidad IEC 60068-2-32 (caída libre)

IEC 60068-2-27 (choque)

IEC 60068-2-6 (vibración)

Cumplimiento de normas IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX/100BASE-FX

IEEE 802.3z Gigabit SX/LX

IEEE 802.3ab Gigabit 1000T

IEEE 802.3x control de flujo y contrapresión

Troncal de puerto IEEE 802.3ad con LACP

Protocolo de árbol de expansión IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s Clase de servicio

IEEE 802.1p Etiquetado

de VLAN IEEE 802.1Q Apilamiento

de VLAN IEEE 802.1ad Q-in-Q IEEE 802.1x Autenticación de puertos Control de red IEEE 802.1ab LLDP

IEEE 802.3az para Ethernet

de bajo consumo RFC 768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3

RFC 2710 MLD v1

RFC 3810 MLD v2

ITU-T G.8032 Anillo ERPS

Medio ambiente

Temperatura de funcionamiento -40 ~ 75 grados C

Temperatura de almacenamiento -40 ~ 85 grados C

Humedad 5 ~ 95% (sin condensación)
