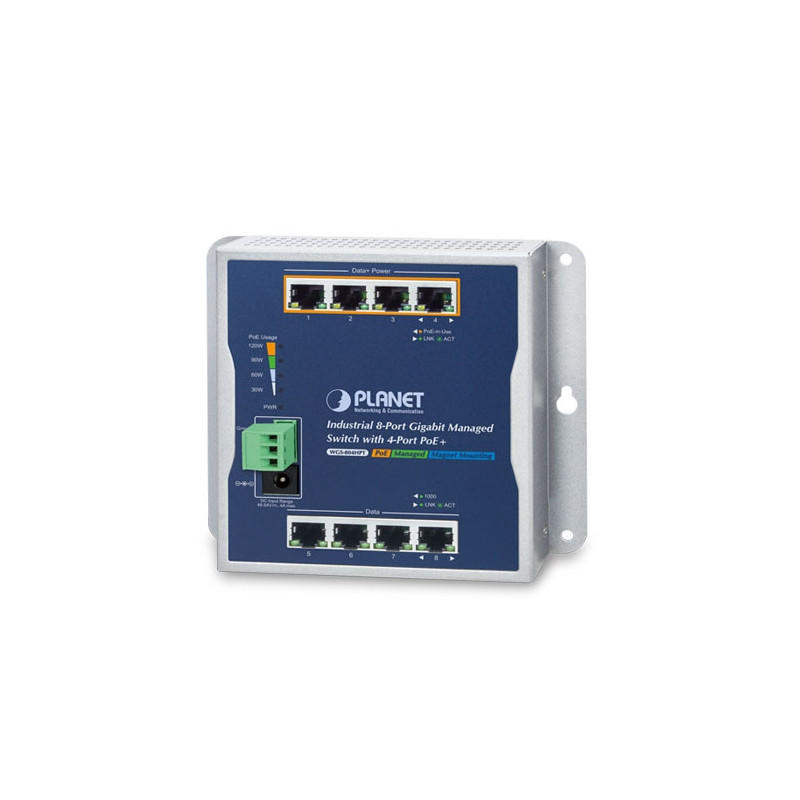

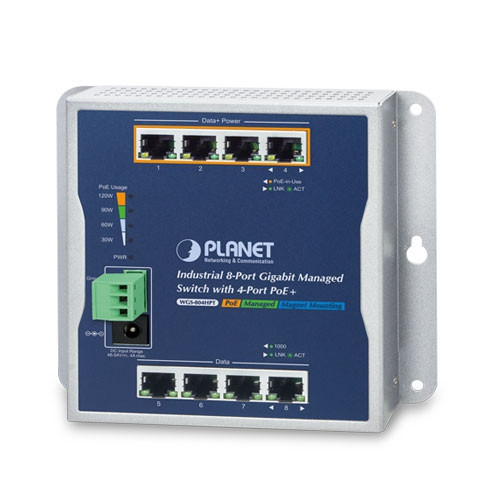

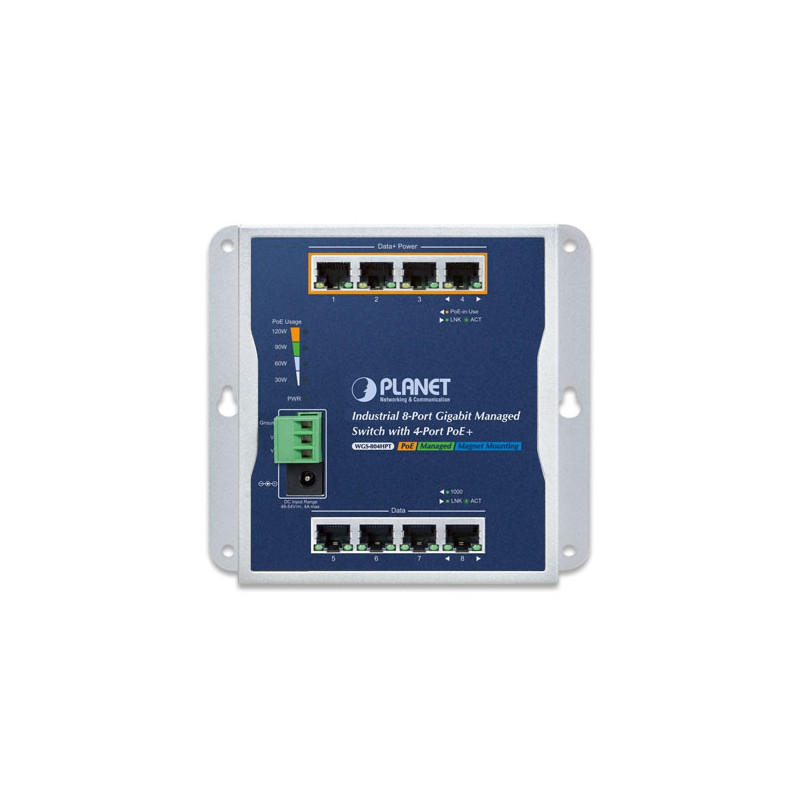

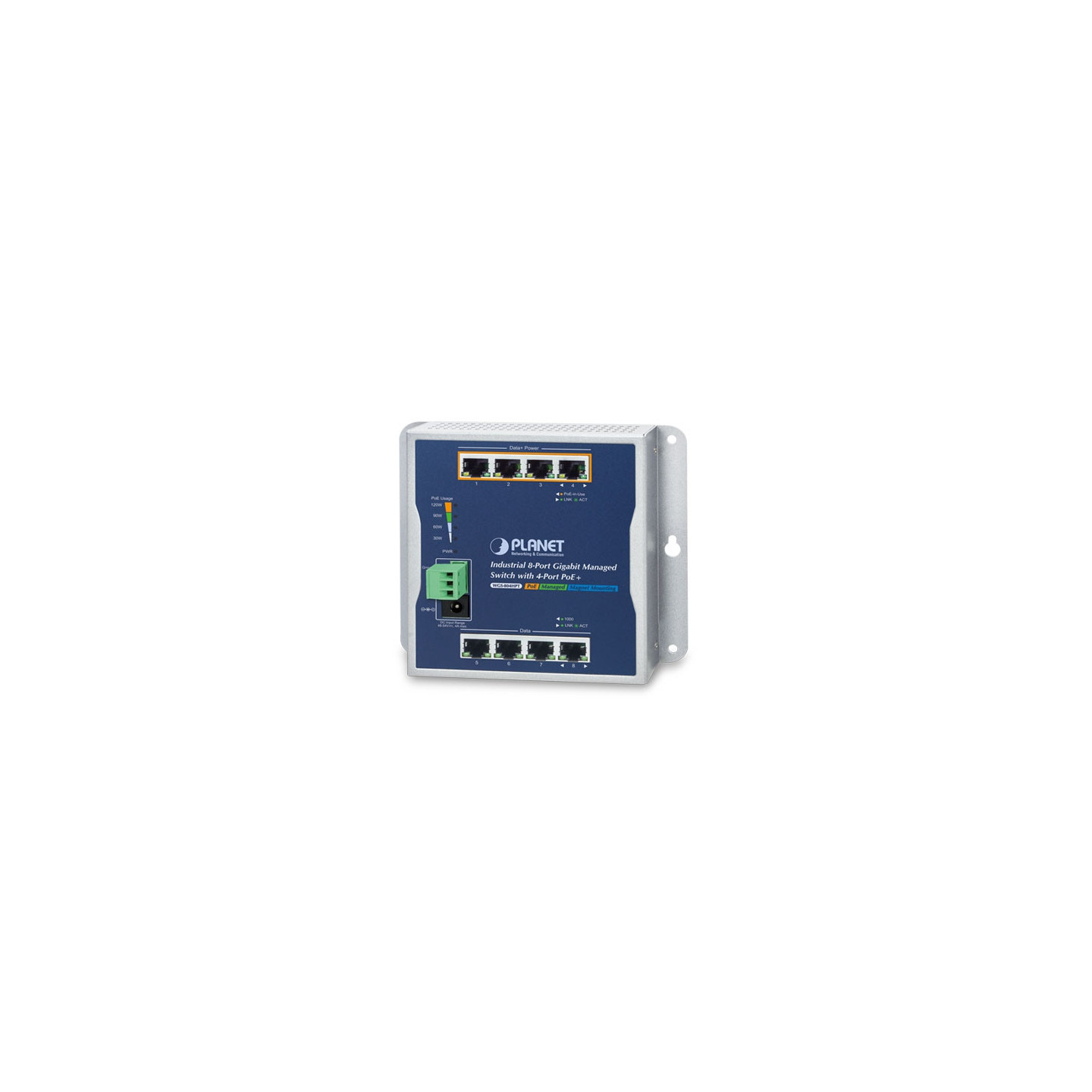

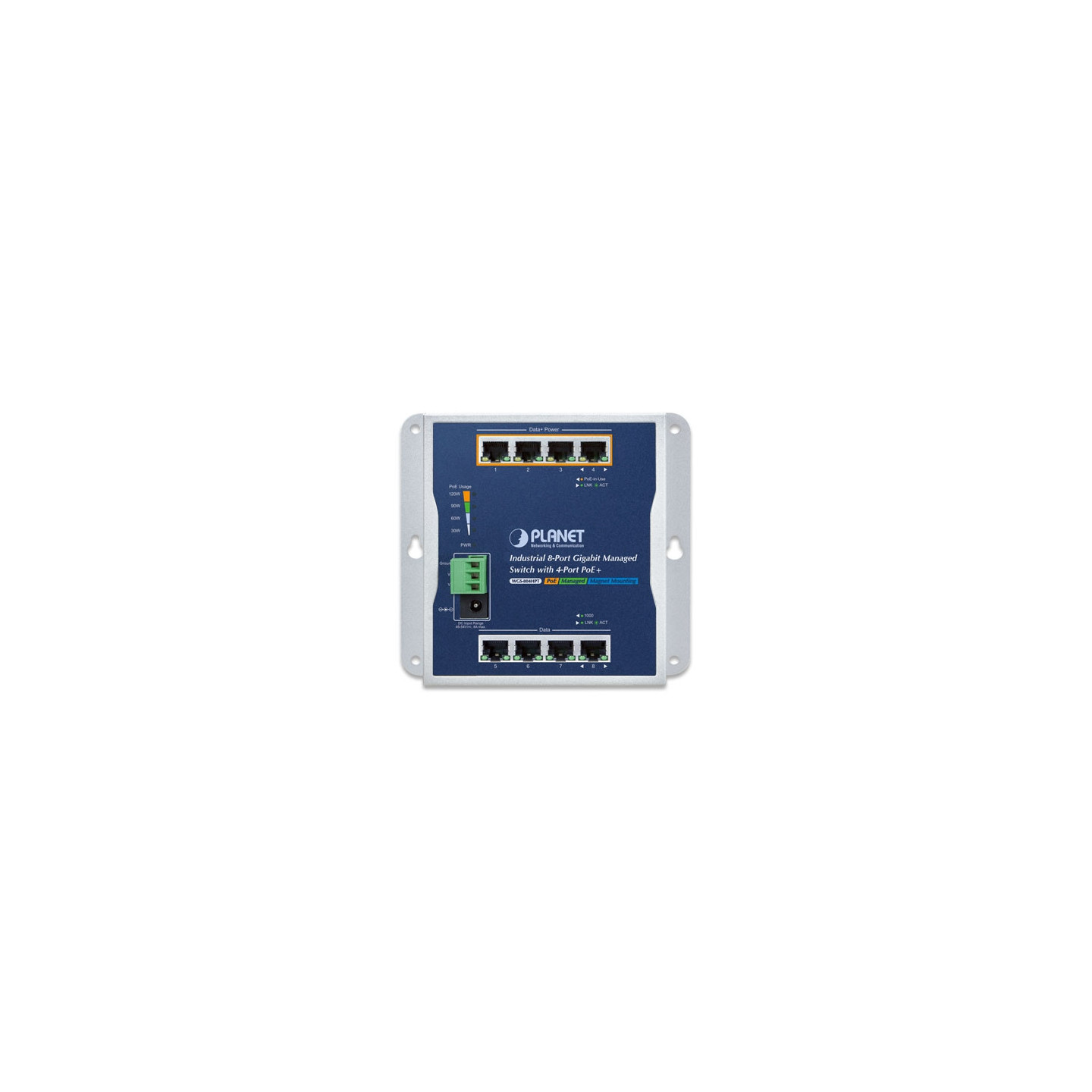

PLANET WGS-804HPT

Especificaciones de hardware

Puertos de cobre Puertos RJ45 10/100/1000BASE-T de 8 puertos auto-MDI/MDI-X

Puerto de inyección PoE 4 puertos con función de inyector PoE 802.3af/802.3at (Puerto-1 a Puerto-4)

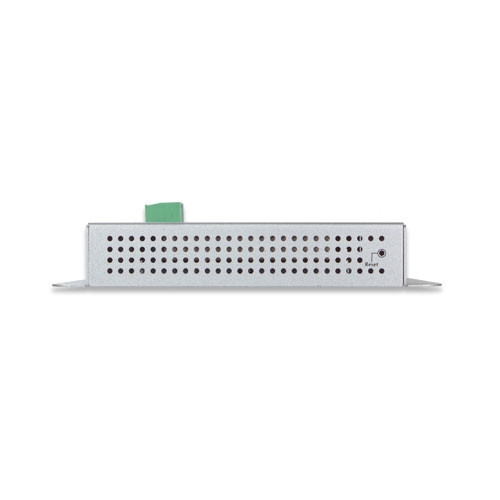

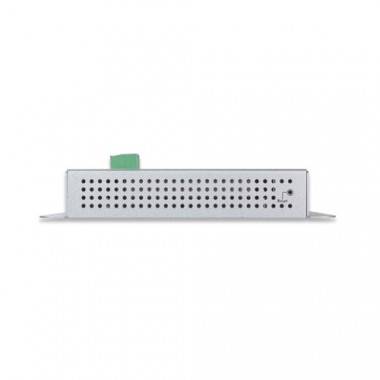

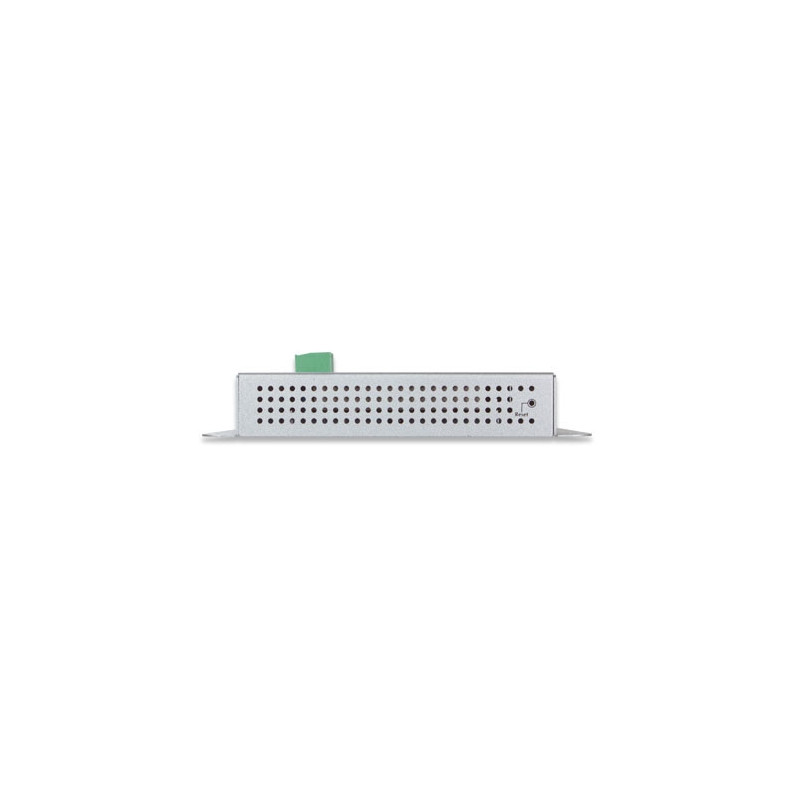

Botón de reinicio < 5 segundos: reinicio del sistema

> 5 segundos: Predeterminado de fábrica

Conector Bloque de terminales extraíble de 3 pines para entrada

de alimentación Pin 1/2 para alimentación (Pin 1: V+ / Pin 2: V-)

Pin 3 para toma de corriente continua a tierra

con polo central de 2,0 mm

Requisitos de alimentación 48 ~ 54 V CC, 4 A (máx.)

Consumo de energía / Disipación DC 48V – 2.4W/8.19BTU/hr (sin carga); 155,2 W/529,56 BTU/h (carga completa)

CC 54 V – 2,7 W/9,21 BTU/h (sin carga); 154,6 W/527,52 BTU/h (carga completa)

Dimensiones (ancho x fondo x alto) 148 x 24,2 x 134 mm

Peso 532 g

Protección contra descargas electrostáticas Descarga de contacto 4KV DC

Descarga de aire 8KV DC

Recinto Metal IP30

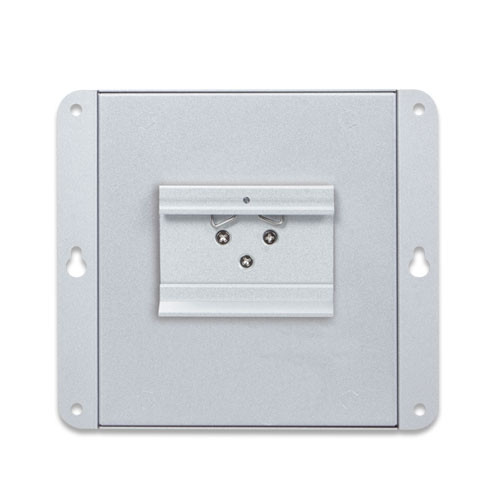

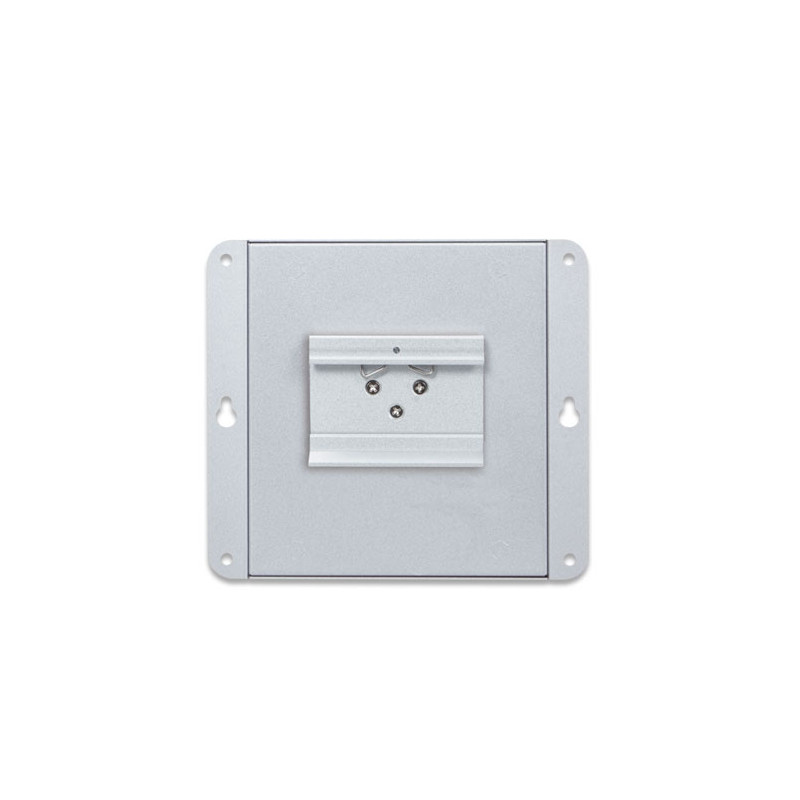

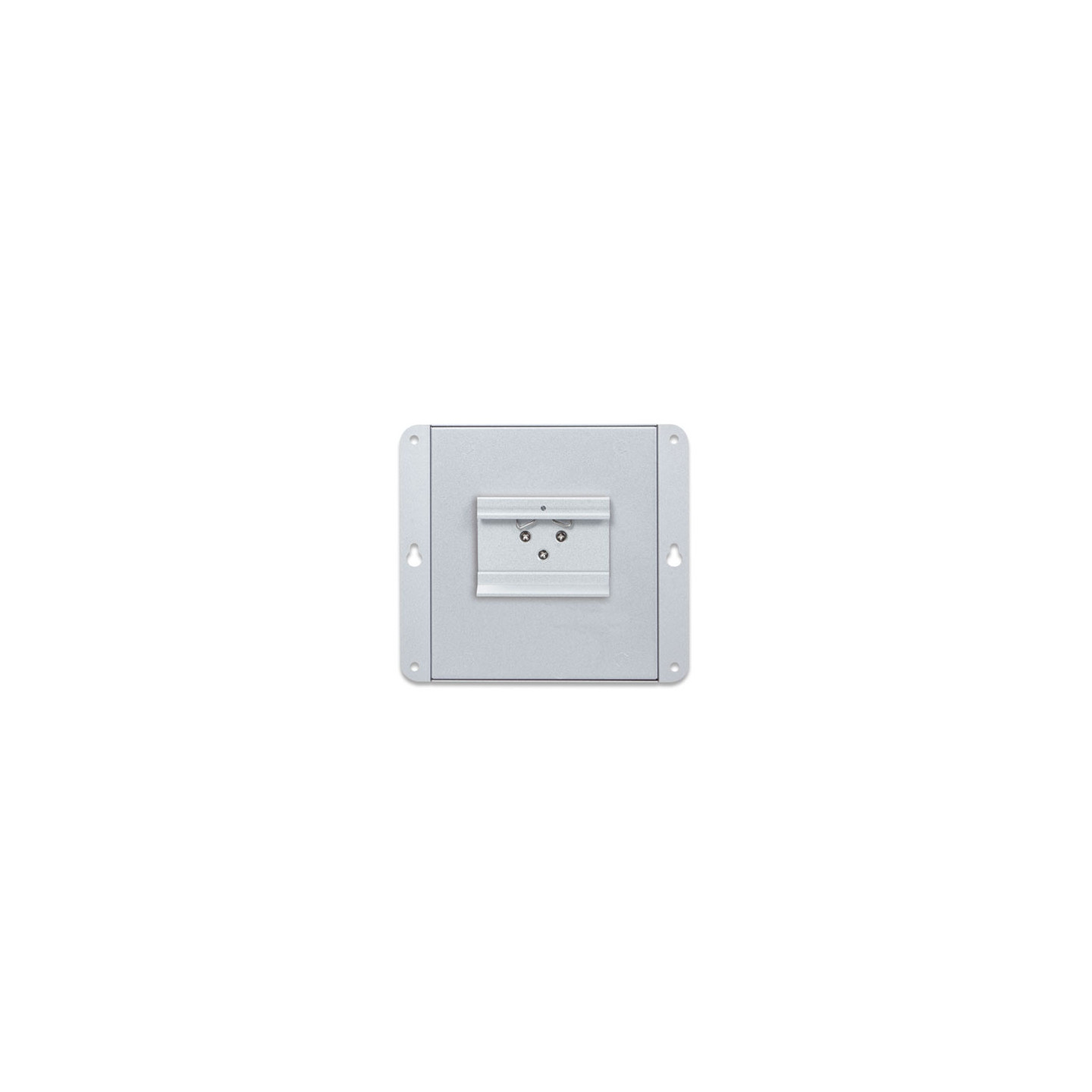

Instalación Montaje en pared, soporte magnético en pared y kit de carril DIN

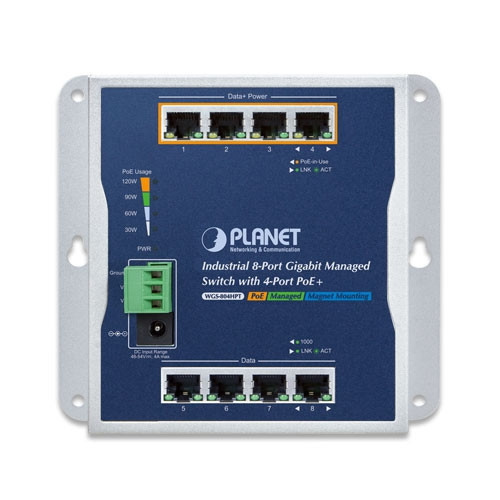

LED LED de alimentación:

Alimentación (verde)

PoE LED de uso de energía:

30 W, 60 W, 90 W, 120 W (ámbar)

Puerto PoE (puerto-1 a puerto-4) :

PoE en uso (ámbar)

LNK/ACT (verde)

10/100/1000BASE-TX Puerto (puerto-5 a puerto-8) :

1000 (verde)

LNK/ACT (Verde)

Especificaciones del interruptor

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 16 Gbps/sin bloqueo

Cambiar Throughput@64 bytes 11.9Mpps @64 bytes

Tabla de direcciones MAC 8K entradas

Búfer de datos compartidos 4,1 megabits

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

completo Contrapresión para semidúplex

Bastidor Jumbo 10KB

Alimentación a través de Ethernet

Estándar PoE IEEE 802.3af/802.3at Alimentación a través de Ethernet PSE

Tipo de fuente de alimentación PoE Tramo final

Salida de alimentación PoE Estándar

IEEE 802.3af Por puerto 48 V ~ 54 V CC (dependiendo de la fuente de

alimentación), máx. 15,4 vatios Estándar

IEEE 802.3at Por puerto 50 V ~ 54 V CC (dependiendo de la fuente de alimentación), máx. 36 vatios

Asignación de pines de alimentación

Presupuesto de energía PoE 144 vatios (dependiendo de la potencia de entrada)

Número máx. de PD de clase 2 4

Número máx. de PD de clase 3 4

Número máx. de PD de clase 4 4

Funciones de gestión de PoE

Gestión de PoE Verificación

de PD Alive Reciclaje de energía programado Programación de PoE

Monitoreo de

uso de

PoE Extensión de PoE

Modo PoE mejorado Estándar/Heredado/Fuerza

Detección en vivo de dispositivos PoE activos Sí

Reciclaje de energía PoE Sí, horario diario o predefinido

Programación de PoE 4 perfiles de programación

Modo de extensión PoE Sí, máx. hasta 250 metros

Funciones de capa 2

Duplicación de puertos TX/RX/Ambos

Monitor

de varios a 1 Hasta 4 sesiones

VLAN VLAN

etiquetada con 802.1Q Hasta 256 grupos de VLAN, de un total de 4094 ID de VLAN

Tunelización Q-in-Q 802.1ad (apilamiento de VLAN)

VLAN de voz VLAN

de protocolo VLAN

privada (puerto protegido)

VLAN de administración de GVRP

Agregación de enlaces IEEE 802.3ad, LACP y troncal

estática Admite 4 grupos con 8 puertos por troncal

Protocolo de árbol de expansión STP, IEEE 802.1D Protocolo

de árbol de expansión RSTP, IEEE 802.1w Protocolo

de árbol de expansión rápida MSTP, IEEE 802.1s Protocolo

de árbol de expansión múltiple STP Protección BPDU, Filtrado BPDU y reenvío BPDU

Indagación IGMP Indagación IGMP IPv4 (v2/v3) Consultador

IGMP Hasta 256 grupos de multidifusión

Espionaje MLD Indagación IPv6 MLD (v1/v2), hasta 256 grupos de multidifusión

QoS 8 ID de mapeo a colas de prioridad de 8 niveles Número de

puerto Prioridad

802.1p Precedencia DSCP/IP de paquetes

IPv4/IPv6 Basado en la clasificación del tráfico, prioridad estricta y WRR

Límite de velocidad de entrada/salida por puerto Control de ancho de banda

Anillo Compatible con ERPS y cumple con ITU-T G.8032

Tiempo de recuperación < 450 ms

Funciones de seguridad

Lista de control de acceso IPv4/IPv6 ACL basada en IP/ACL

basada en MAC IPv4/IPv6 ACE basada en IP/MAC ACE

máx. 256 entradas de ACL

Seguridad portuaria IEEE 802.1X – Autenticación

basada en puertos Cliente RADIUS integrado para cooperar con la autenticación de acceso de usuario RADIUS/TACACS+ del servidor

RADIUS

Seguridad MAC Enlace

de puerto IP-MAC Filtro

MAC Dirección MAC estática, máx. 256 entradas MAC estáticas

Seguridad mejorada DHCP Snooping y DHCP Option82

STP Protección de BPDU, filtrado de BPDU y reenvío de

BPDU Prevención

de ataques DoS Inspección

ARP Protección de fuente IP

Funciones de gestión

Interfaces de administración básicas Navegador; Telnet; SNMP v1, v2c

Interfaces de gestión seguras SSHv2, TLS v1.2, SNMPv3

Gestión de conmutadores Actualización de firmware por protocolo HTTP/TFTP a través de red

Ethernet Carga/descarga de configuración a través de HTTP/TFTP

LLDP protocolo

SNTP

PLANET Smart Discovery Utility PLANET

NMS System/CloudViewer

Gestión de eventos Registro del sistema Syslog

remoto/local

MIB SNMP RFC 1213 MIB-II

RFC 1215 Trampas genéricas

RFC 1493 MIB

de puente RFC 2674 Extensiones de MIB RFC

2737 Entidad MIB (versión 2)

RFC 2819 RMON (1, 2, 3, 9)

RFC 2863 MIB de grupo de interfaz RFC 3635 MIB

similar a Ethernet RFC 3621 MIB de Power Ethernet

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Pruebas de estabilidad IEC 60068-2-32 (caída libre)

IEC 60068-2-27 (choque)

IEC 60068-2-6 (vibración)

Cumplimiento de normas IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX/100BASE-FX

IEEE 802.3z Gigabit SX/LX

IEEE 802.3ab Gigabit 1000BASE-T

IEEE 802.3x Control de flujo y contrapresión

Troncal de puerto IEEE 802.3ad con LACP

Protocolo de árbol de expansión IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s Clase de servicio

IEEE 802.1p Etiquetado

de VLAN IEEE 802.1Q Autenticación de puerto IEEE 802.1x Control de red

IEEE 802.1ab LLDP

IEEE 802.3af Alimentación a través de Ethernet

IEEE 802.3at Alimentación a través de Ethernet Plus IEEE 802.3az Ethernet de eficiencia energética (EEE)

RFC

768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3

RFC 2710 MLD v1

RFC 3810 MLD v2

ITU G.8032 Anillo ERPS

Medio ambiente

Operativo Temperatura: -40 ~ 75 grados C

Humedad relativa: 5 ~ 95% (sin condensación)

Almacenamiento Temperatura: -40 ~ 85 grados C

Humedad relativa: 5 ~ 95% (sin condensación)
