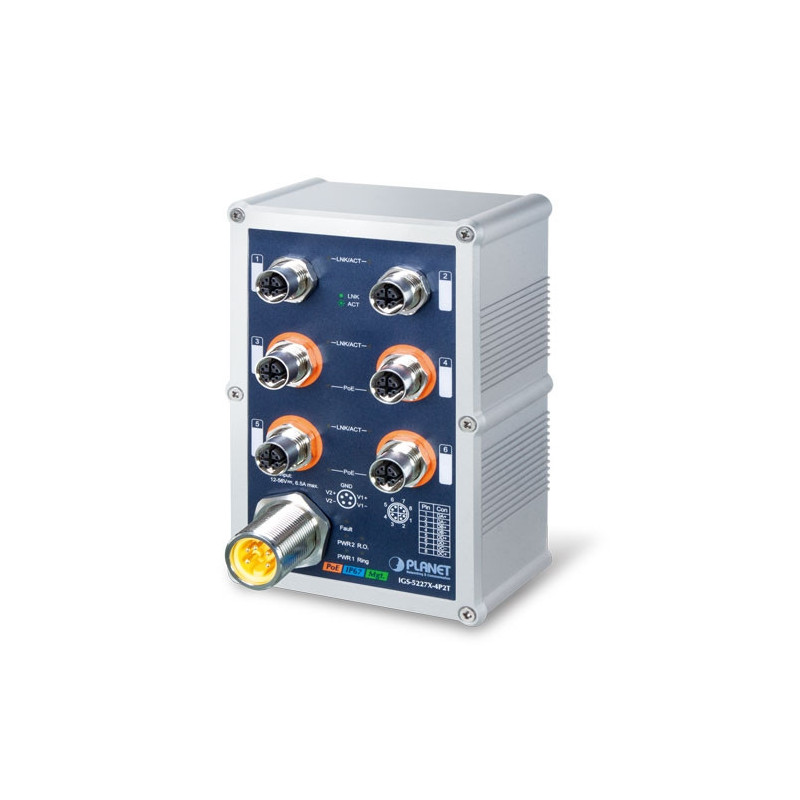

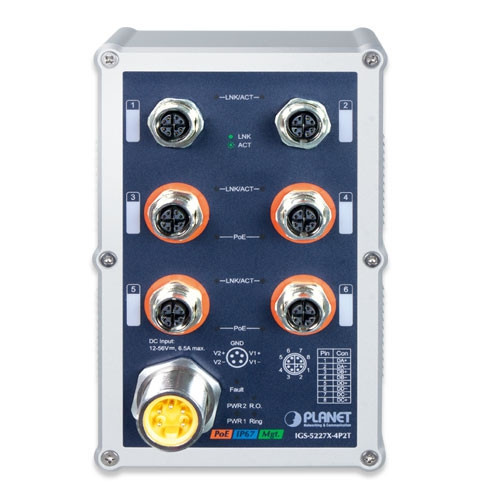

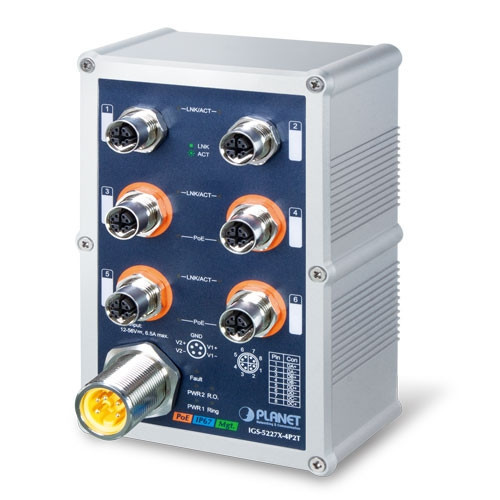

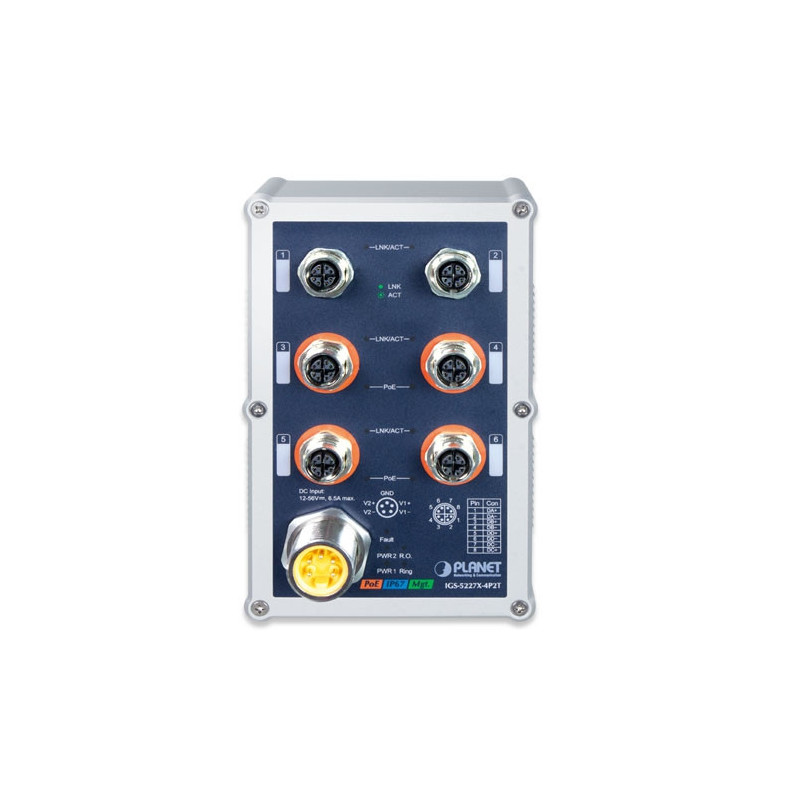

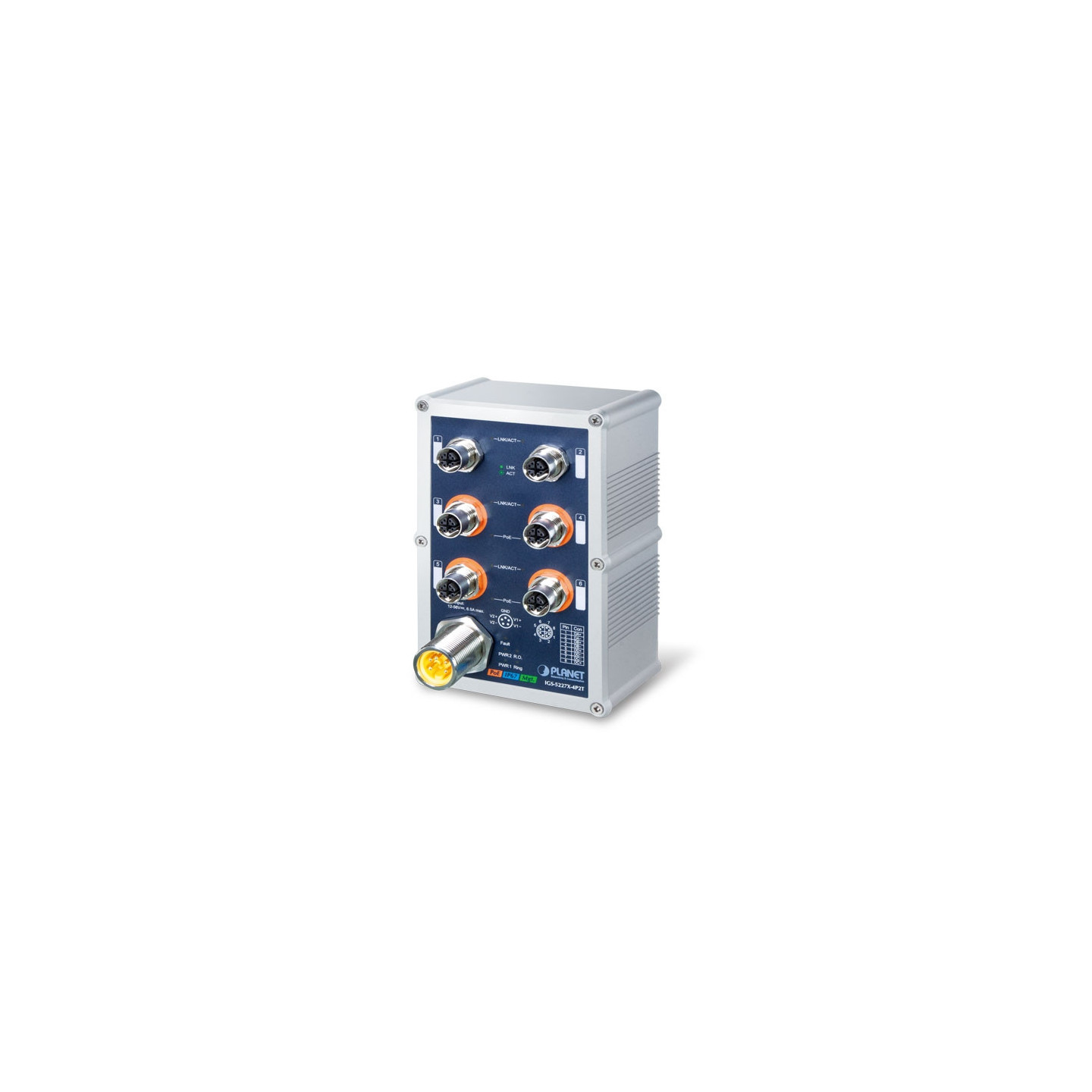

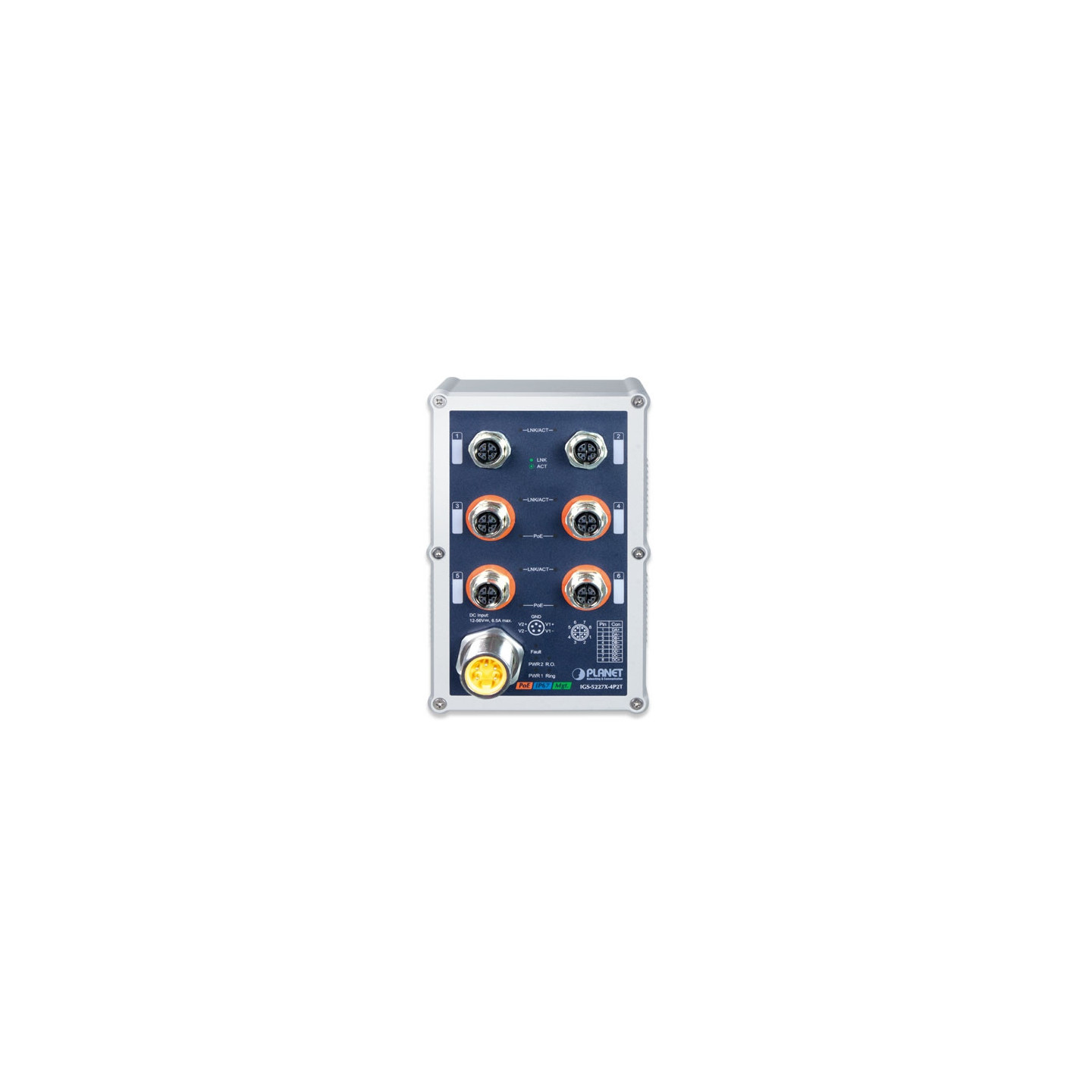

PLANET IGS-5227X-4P2T

Especificaciones de hardware

Puertos de cobre 6 x M12, conector hembra con codificación X de 8 pines, puertos 10/100/1000BASE-T auto-MDI/MDI-X

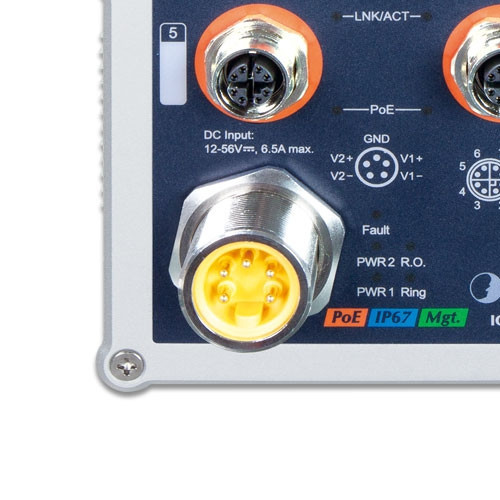

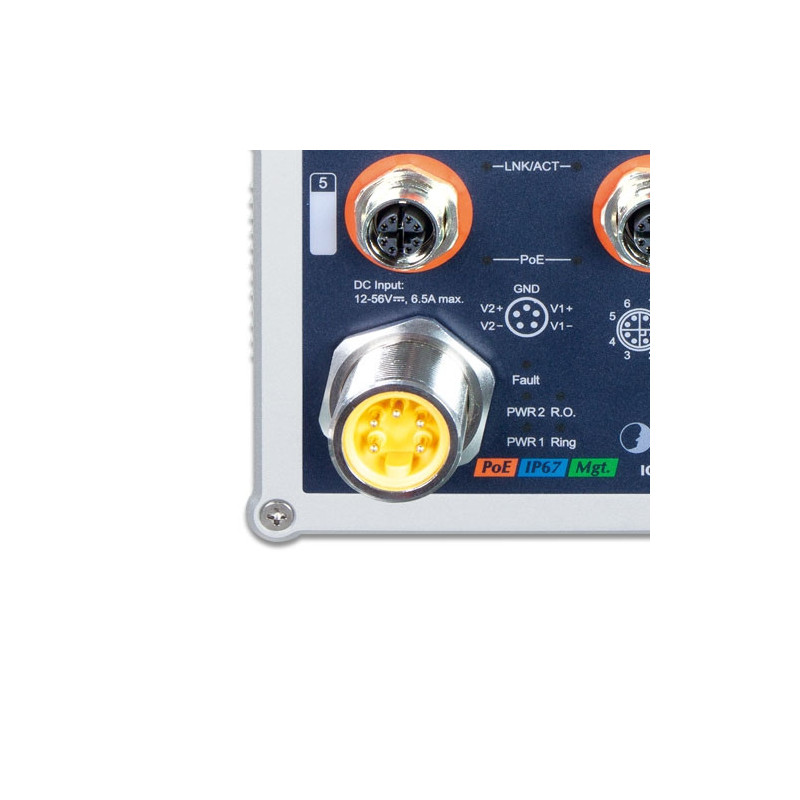

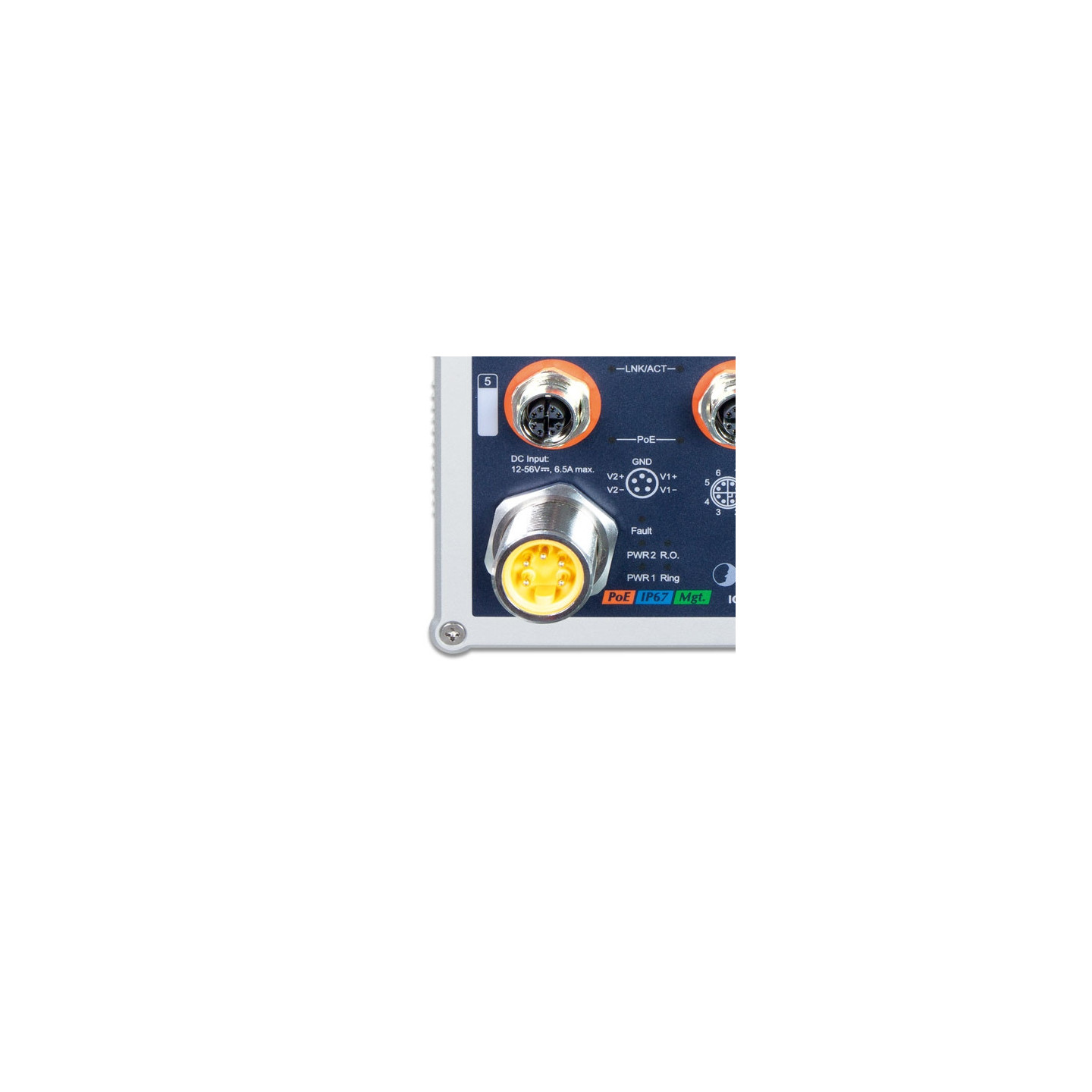

Conector de alimentación 1 x M23, conector macho con codificación A de 5 pines

Dimensiones (ancho x fondo x alto) 103 x 53 x 163 mm

Peso 1151g

Recinto Carcasa de aluminio IP67

Instalación Kit de montaje en pared y kit de carril DIN

Consumo de energía Sistema encendido:

DC 12V: 6.7W/22BTU

DC 18V:6.3W/21BTU

DC 56V:6.7W/22BTU

Carga completa:

DC 12V:72W/245BTU

DC 18V:98W/334BTU

DC 56V:136W/464BTU

Requisitos de alimentación Doble 12 ~ 56 V CC

Protección contra descargas electrostáticas 6KV CC

LED Sistema:

PWR1 (verde), PWR2 (verde), anillo de falla (rojo)

(verde), rósmosis inversa (verde)

10/100/1000T Interfaces RJ45:

LNK/ACT (verde)

PoE en uso (naranja) (puerto 3 al puerto 6)

Especificaciones de Switch

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 12 Gbps/sin bloqueo

Rendimiento 8.9Mpps@64bytes

Tabla de direcciones Entradas de 8K, aprendizaje automático de direcciones de origen y antigüedad

Búfer de datos compartidos 4 millones de bits

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

completo Contrapresión para semidúplex

Bastidor Jumbo 9K bytes

Alimentación a través de Ethernet

Estándar PoE IEEE 802.3at/802.3af PoE/PSE

Tipo de fuente de alimentación PoE Tramo final

Asignación de pines de alimentación 1/2(+), 3/6(-)

Salida de alimentación PoE Por puerto 54 V CC, 350 mA; máx. 15,4 vatios (IEEE 802.3af)

Por puerto 54 V CC, 590 mA; máx. 36 vatios (IEEE 802.3at)

Presupuesto de energía PoE Entrada

de 144W@48 ~ 56 V CC 90W@18 ~ 47 V Entrada

de CC 60W@12 ~ 17 V CC

Capacidad PoE PD @ 7 vatios: 4 unidades

PD @ 15.4 vatios: 4 unidades

PD @ 30.8 vatios: 4 unidades

Funciones de gestión de capa 2

Configuración de puertos Deshabilitación/habilitación

de puertos Negociación automática Selección

del modo dúplex completo y semidúplex de 10/100/1000 Mbps Deshabilitación/habilitación

del control de flujo Control del modo de ahorro de energía

Estado del puerto Muestre el modo dúplex de velocidad de cada puerto, el estado del enlace, el estado del control de flujo,

el estado de la negociación automática, el estado del enlace troncal

Duplicación de puertos TX/RX/Ambos

monitores de varios a 1

VLAN VLAN basada en etiquetas 802.1Q, hasta grupos

de VLAN 4K Tunelización Q-in-Q VLAN privada perimetral

(PVE)

VLAN basada en protocolo VLAN

basada en protocolo VLAN

de traducción

de VLAN VLAN

de voz MVR (registro de VLAN de multidifusión)

GVRP

Hasta 4K grupos de VLAN, de 4094 ID de VLAN

Agregación de enlaces IEEE 802.3ad LACP/troncal estática

3 grupos con 2 puertos por troncal

Protocolo de árbol de expansión Protocolo de árbol de expansión (STP) IEEE 802.1d Protocolo de árbol de expansión rápida (RSTP)

IEEE 802.1s Protocolo de árbol de expansión múltiple (MSTP)

QoS Prioridad estricta basada en la clasificación del tráfico y prioridad de 8 niveles WRR

para la conmutación:

Número de

puerto Prioridad 802.1p Campo

DSCP/ToS de

etiquetado de VLAN 802.1Q en el paquete IP

Indagación IGMP Indagación IPv4 IGMP (v1/v2/v3) Compatibilidad

con

el modo de consulta IPv4 IGMP Hasta 255 grupos de multidifusión

Espionaje MLD Indagación IPv6 MLD (v1/v2) Compatibilidad con

el modo de consulta IPv6 MLD Hasta 255 grupos de multidifusión

Lista de control de acceso ACL basada en IP/ACL

basada en MAC Hasta 256 entradas

Control de ancho de banda Control de

ancho de banda por puerto Entrada: 500 Kb ~ 1000 Mbps

Salida: 500 Kb ~ 1000 Mbps

Funciones de capa 3

IP Interfaces Máx. 8 interfaces VLAN

Tabla de enrutamiento Máx. 32 entradas de ruta

Protocolos de enrutamiento Enrutamiento estático de software IPv4 Enrutamiento

estático de software IPv6

Administración

Interfaces de administración básicas Consola; Telnet; Navegador; SNMP v1, v2c

Interfaces de gestión seguras SSHv2, TLS v1.2, SNMP v3

Gestión de sistemas Actualización de firmware por protocolo HTTP a través de la red

Ethernet Carga/descarga de configuración a través de HTTP

Syslog

remoto Registro del sistema

Protocolo LLDP NTP

PLANET Utilidad de descubrimiento inteligente NTP

Gestión de eventos Syslog

remoto Registro

del sistema local SMTP

ONVIF Detección de

dispositivos ONVIF Monitoreo de

dispositivos ONVIF Mapa de planta

MIB SNMP RFC 1213 MIB-II

RFC 2863 IF-MIB

RFC 1493 MIB

de puente RFC 1643 MIB

Ethernet RFC 2863 MIB RFC 2665 MIB

similar al éter RFC 2737 MIB

de entidad RFC 2819 RMON MIB (grupos 1, 2, 3 y 9)

RFC 2618 RADIUS MIB

de cliente RFC 3411 SNMP-Frameworks-MIB

IEEE 802.1X PAE

LLDP

MAU-MIB

MIB DE ALIMENTACIÓN A TRAVÉS DE Ethernet

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Pruebas de estabilidad IEC 60068-2-32 (caída libre)

IEC 60068-2-27 (choque)

IEC 60068-2-6 (vibración)

Tráfico ferroviario EN50155

Cumplimiento de normas IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX

IEEE 802.3ab Gigabit 1000T

IEEE 802.3x control de flujo y contrapresión

Troncal de puerto IEEE 802.3ad con LACP

Protocolo de árbol de expansión IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w Protocolo

de árbol de expansión múltiple IEEE 802.1s Clase de servicio

IEEE 802.1p Etiquetado

de VLAN IEEE 802.1Q Apilamiento

de VLAN IEEE 802.1ad Q-in-Q Autenticación de puerto IEEE 802.1X Control de

red IEEE 802.1ab LLDP

IEEE 802.3af Alimentación a través de Ethernet

IEEE 802.3at Alimentación a través de Ethernet Plus

IEEE 802.3ah OAM

IEEE 802.1ag Gestión de fallos de conectividad (CFM)

IEEE 1588 PTPv2

RFC 768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP versión 3

RFC 2710 MLD versión 1

RFC 3810 MLD versión 2

ITU G.8032 Anillo ERPS

Medio ambiente

Temperatura de funcionamiento -40 ~ 75 grados C

Temperatura de almacenamiento -40 ~ 85 grados C

Humedad 5 ~ 95% (sin condensación)
