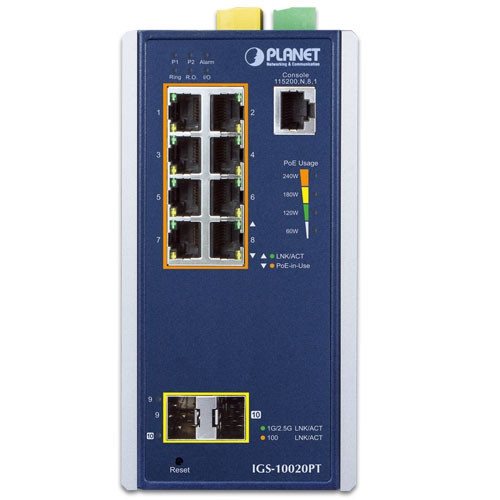

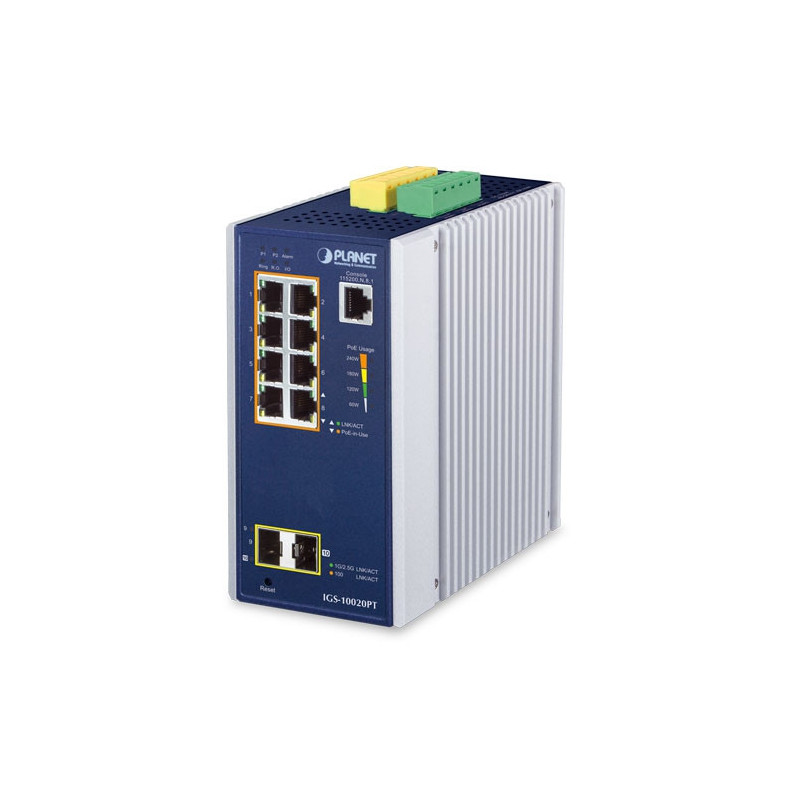

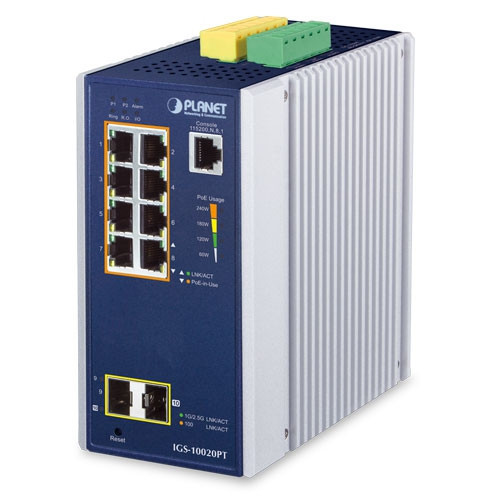

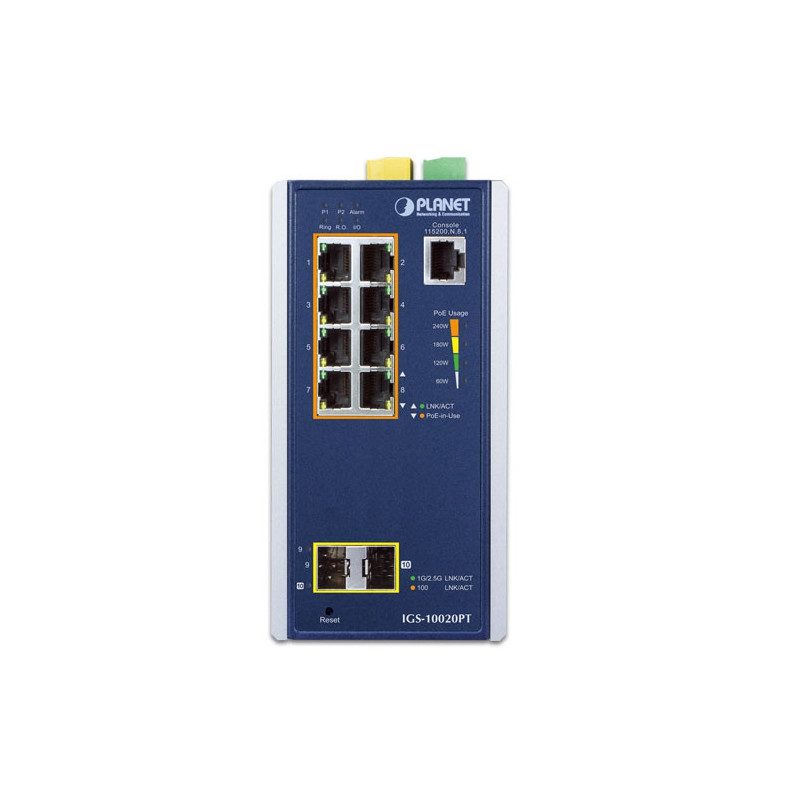

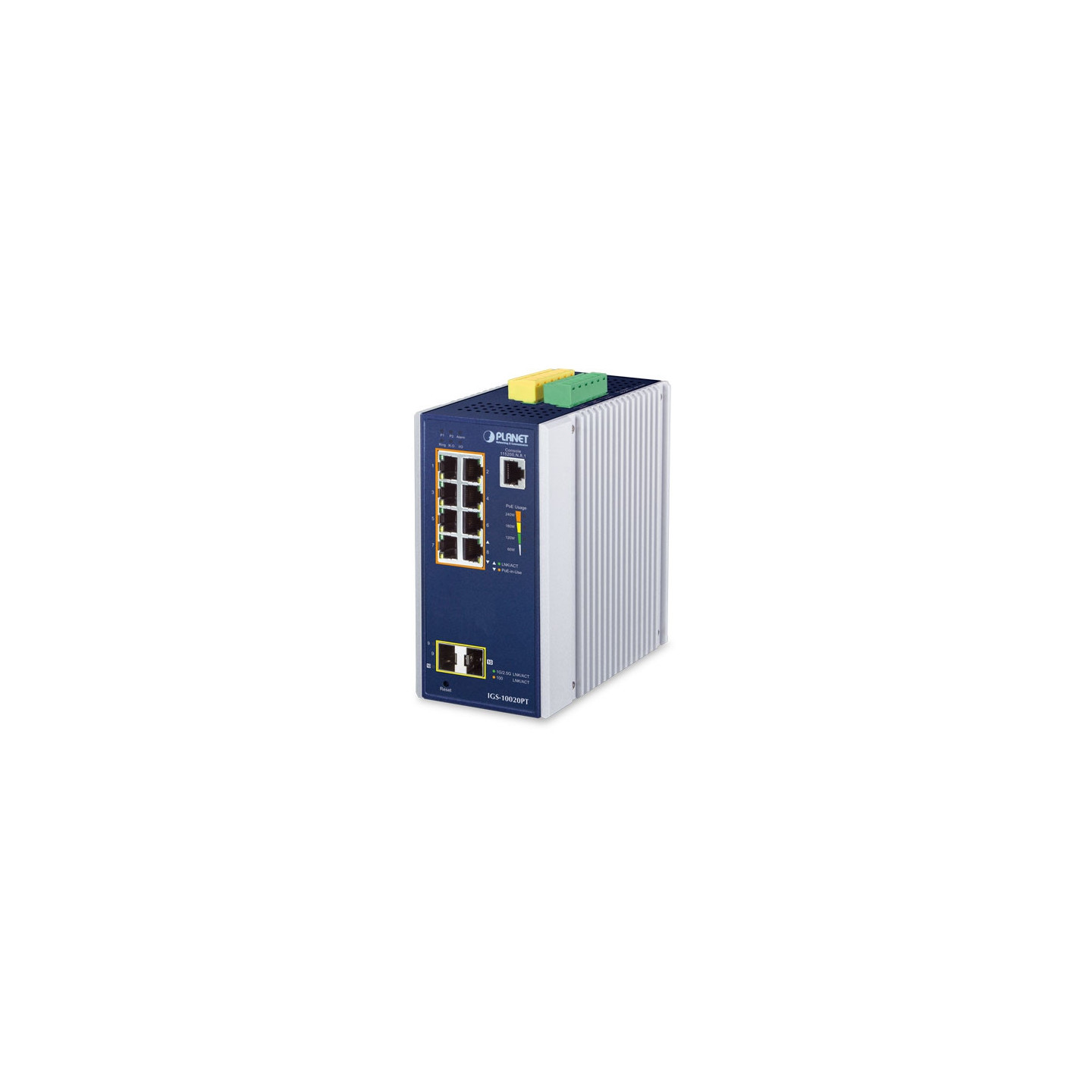

PLANET IGS-10020PT

Especificaciones de hardware

Versión 4

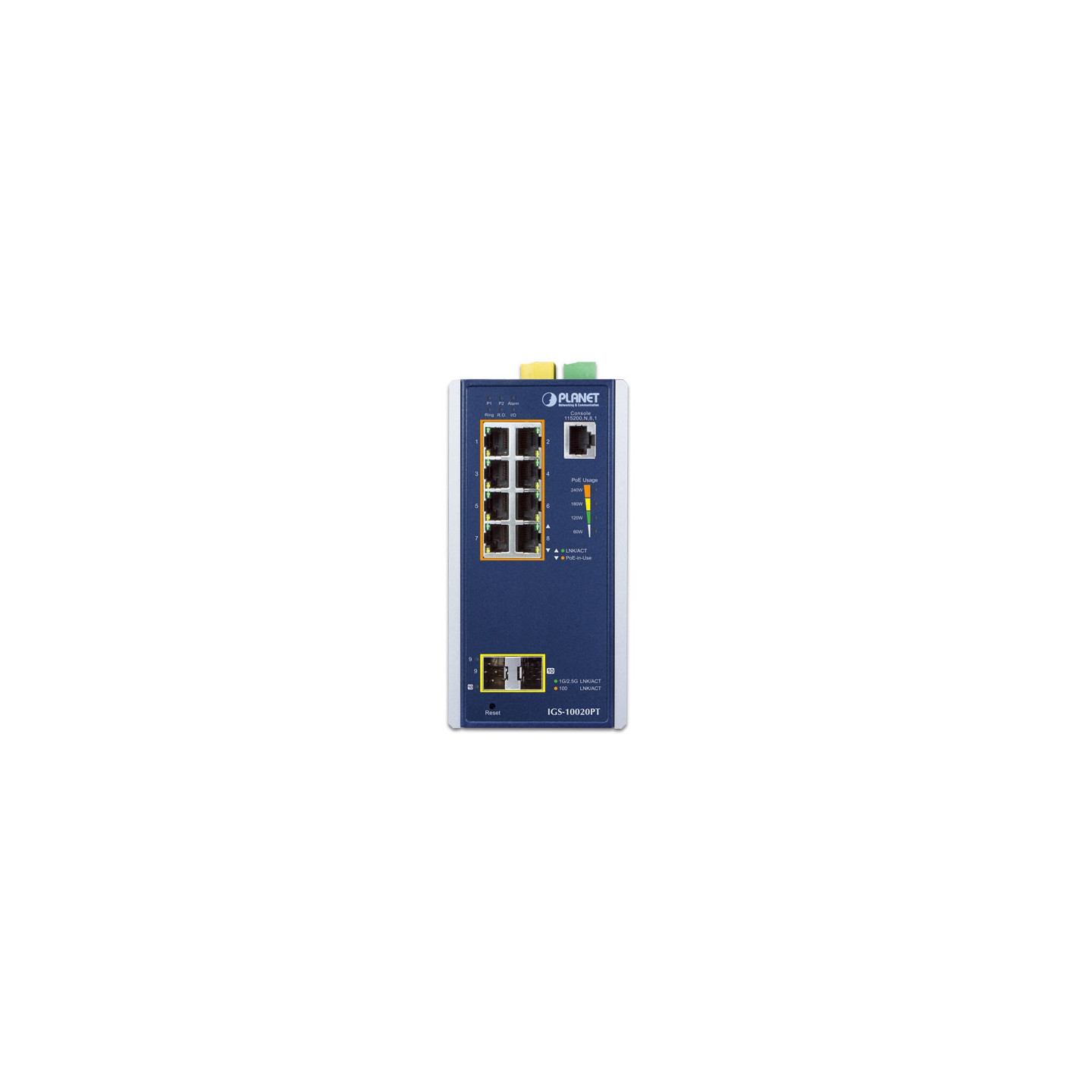

Puertos de cobre 8 puertos 10/100/1000BASE-T RJ45 auto-MDI/MDI-X

Tragamonedas SFP/mini-GBIC 2 puertos SFP mini-GBIC 100/1000/2500BASE-X (puerto 9 y puerto 10)

Consola 1 puerto serie RJ45 a RS232 (115200, 8, N, 1)

Botón de reinicio < 5 segundos: reinicio del sistema

> 5 segundos: Predeterminado de fábrica

Recinto Carcasa de aluminio IP30

Instalación Kit de carril DIN y kit de montaje en pared

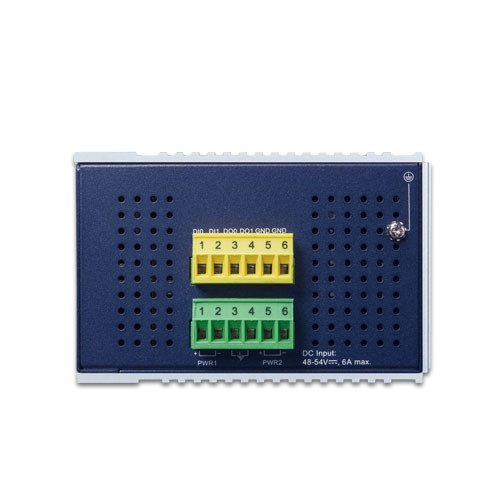

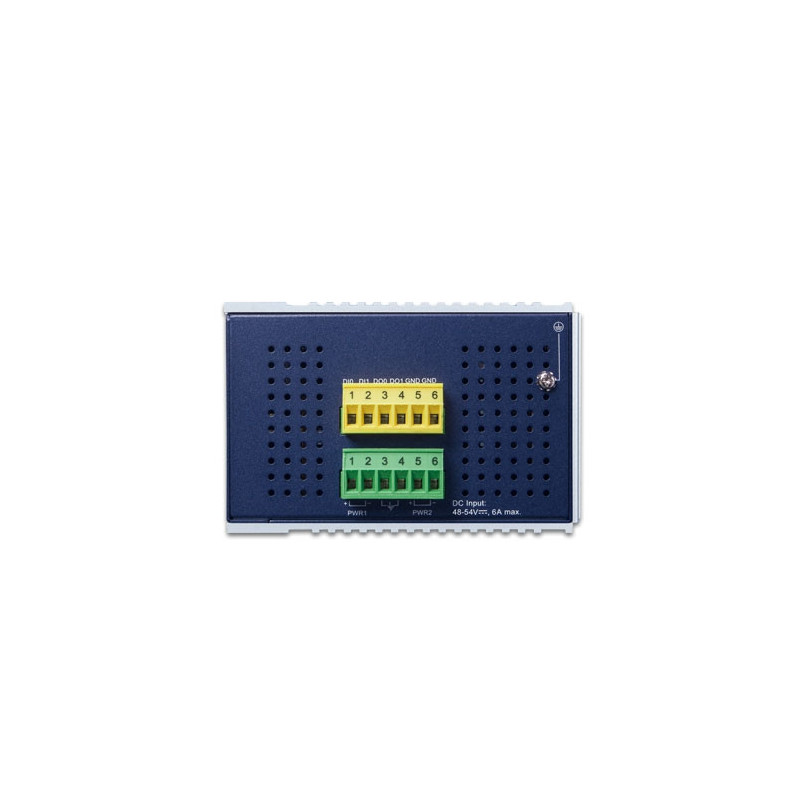

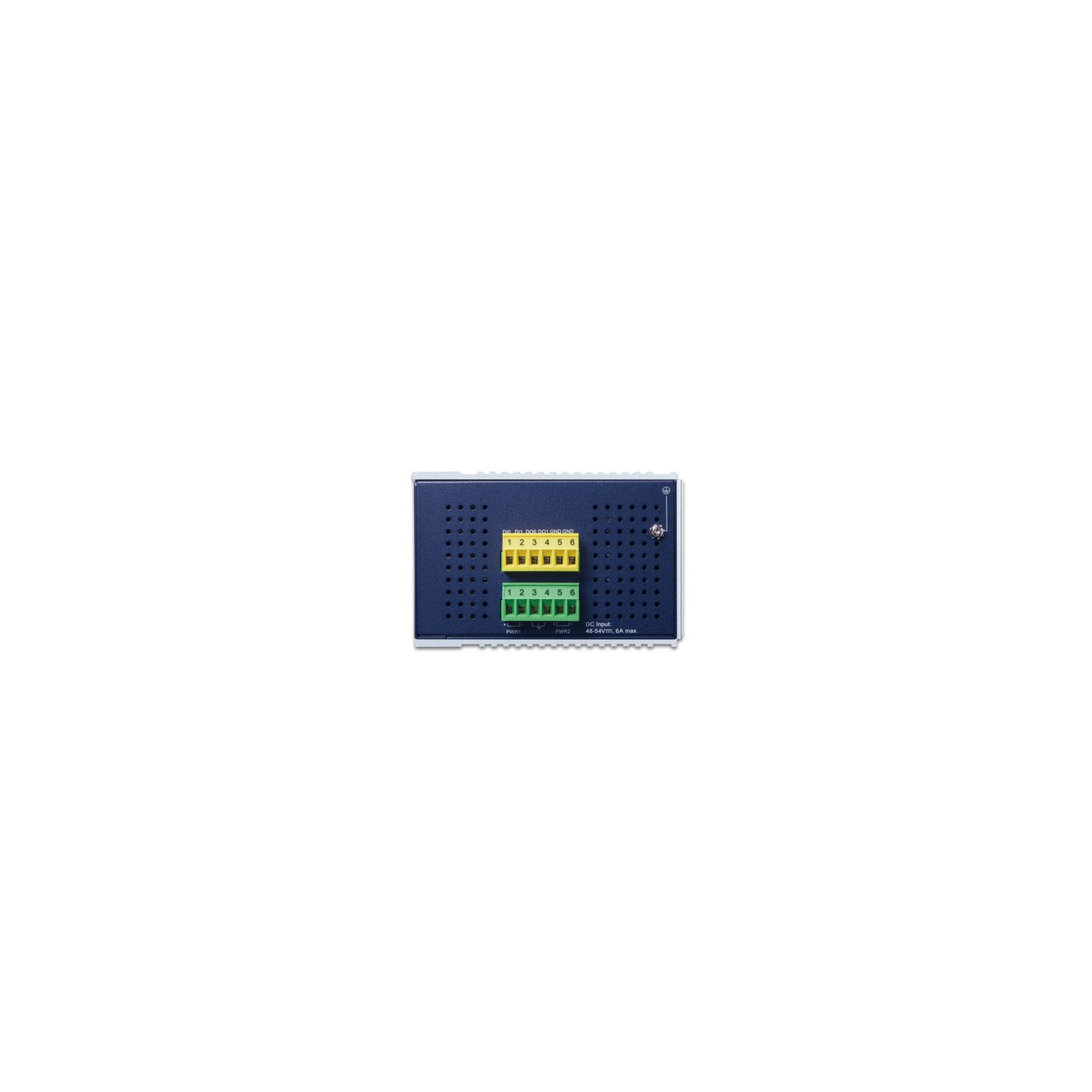

Conector Bloque de terminales extraíble de 6 pines para entrada

de alimentación Pin 1/2 para Power 1, Pin 3/4 para alarma de fallo, Pin 5/6 para Power 2

Bloque de terminales extraíble de 6 pines para interfaz

DI/DO Pin 1/2 para DI 1 y 2, Pin 3/4 para DO 1 y 2, Pin 5/6 para GND

Alarma Una salida de relé para corte de energía. Capacidad de transporte de corriente del relé de alarma: 1A @ DC 24V

DI/DO 2 Entrada digital (DI): Nivel 0: -24 V ~ 2,1 V (±0,1 V)

Nivel 1: 2,1 V ~ 24 V (±0,1 V)

Carga de entrada a 24 V CC, 10 mA máx.

2 Salida digital (DO): Colector abierto a 24 V CC, 100 mA máx.

Dimensiones (ancho x fondo x alto) 76,8 x 107,3 x 152 mm

Peso 1119g

Requisitos de alimentación 48-54V

Consumo de energía 257 vatios/876 BTU (carga completa con función PoE)

Protección contra descargas electrostáticas 6KV CC

Protección EFT 6KV CC

Indicador LED Sistema:

Alimentación 1 (verde)

Alimentación 2 (verde)

Alarma de fallo (rojo)

Anillo (verde)

R.O. (propietario del anillo) (verde)

DIDO (rojo)

por 10/100/1000T Puertos RJ45:

PoE en uso (ámbar)

LNK/ACT (verde)

Por interfaz SFP 100/1000/2500BASE-X:

1G/2.5G (verde)

100 (ámbar)

4 x LED para uso de PoE:

60 W, 120 W, 180 W y 240 W (ámbar)

Especificaciones de Switch

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 26 Gbps/sin bloqueo

Rendimiento (paquete por segundo) 19.34Mpps@ paquete de 64 bytes

Tabla de direcciones Entradas de 8K, aprendizaje automático de direcciones de origen y antigüedad

Búfer de datos compartidos 4 Mbits

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

completo Contrapresión para semidúplex

Bastidor Jumbo 9Kbytes

Alimentación a través de Ethernet

Estándar PoE Alimentación a través de Ethernet Plus / PSE IEEE 802.3at

Tipo de fuente de alimentación PoE Tramo final

Salida de alimentación PoE Por puerto 54 V CC, 350 mA; máx. 15,4 vatios (IEEE 802.3af)

Por puerto 54 V CC, 590 mA; máx. 36 vatios (IEEE 802.3at)

Asignación de pines de alimentación 1/2(+), 3/6(-)

Presupuesto de energía PoE 240 W máximo (dependiendo de la potencia de entrada)

Número máx. de PD de clase 2 @ 7 vatios 8

Número máximo de PD de clase 3 @ 15.4 vatios 8

Número máximo de PD de clase 4 @ 30,8 vatios 8

Modo de extensión PoE Alimentación de energía remota de hasta 100 m en modo estándar y 200 m en modo extendido

Función de capa 2

Configuración de puertos Deshabilitación/habilitación

de puertos Negociación automática Selección

de modo dúplex completo y semidúplex de 10/100/1000 Mbps Deshabilitación/habilitación del control de flujo

Estado del puerto Muestre el modo dúplex de velocidad de cada puerto, el estado del enlace, el estado del control de flujo,

el estado de la negociación automática, el estado del enlace troncal

Duplicación de puertos TX/RX/ambos

monitores 1 a 1

VLAN VLAN basada en etiquetas 802.1Q, hasta 255 grupos

de VLAN Tunelización Q-in-Q VLAN privada perimetral

(PVE)

VLAN basada en MAC VLAN

basada en protocolo VLAN

de voz MVRP

(registro de VLAN de multidifusión)

Hasta 4K grupos de VLAN, de 4094 ID de VLAN

Agregación de enlaces IEEE 802.3ad LACP/troncal

estática Admite 5 grupos de troncales con 10 puertos por grupo de troncales

QoS Basado en la clasificación del tráfico, prioridad estricta y prioridad de 8 niveles WRR

para el número

de puerto de conmutación

Prioridad

802.1p Campo DSCP/TOS de la etiqueta

VLAN 802.1Q en el paquete IP

Indagación IGMP Indagación IGMP (v1/v2/v3), hasta 255 grupos

de multidifusión Compatibilidad con el modo de consulta IGMP

Espionaje MLD Indagación MLD (v1/v2), hasta 255 grupos

de multidifusión Compatibilidad con el modo de consulta MLD

Lista de control de acceso ACL basada en IP/ACL

basada en MAC Hasta 123 entradas

Control de ancho de banda Control de

ancho de banda por puerto Entrada: 500 Kb ~ 1000 Mbps

Salida: 500 Kb ~ 1000 Mbps

Control de tormentas Unidifusión/Multidifusión/Difusión

Función de capa 3

IP Interfaces Máx. 8 interfaces VLAN

Tabla de enrutamiento Máx. 32 entradas de ruta

Protocolos de enrutamiento Enrutamiento estático de software IPv4 Enrutamiento

estático de software IPv6

Administración

Interfaces de administración básicas Consola; Telnet; Navegador; SNMP v1, v2c

Interfaces de gestión seguras SSHv2, TLSv1.2, SNMP v3

ONVIF Detección de

dispositivos ONVIF Monitoreo de

dispositivos ONVIF Mapa de planta

MIB SNMP RFC-1213 MIB-II

IF-MIB

RFC-1493 MIB

de puente RFC-1643 MIB

Ethernet RFC-2863 MIB

de interfaz RFC-2665 MIB

similar al éter RFC-2819 RMON MIB (Grupo 1, 2, 3 y 9)

RFC-2737 MIB

de entidad RFC-2618 MIB

de cliente RADIUS RFC-2933 IGMP-STD-MIB

RFC 3411 SNMP-Frameworks-MIB

IEEE 802.1X PAE

LLDP

MAU-MIB

MIB DE ALIMENTACIÓN A TRAVÉS DE Ethernet

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Pruebas de estabilidad IEC60068-2-32 (caída libre)

IEC60068-2-27 (choque)

IEC60068-2-6 (vibración)

Cumplimiento de normas IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX/100BASE-FX

IEEE 802.3ab Gigabit 1000T

IEEE 802.3z Gigabit SX/LX

IEEE 802.3bz 2.5GBASE-X

IEEE 802.3x control de flujo y contrapresión

IEEE 802.3ad puerto troncal con LACP

IEEE 802.1D Protocolo

de árbol de expansión rápida IEEE 802.1w IEEE

802.1s Protocolo

de árbol de expansión múltiple Clase de servicio

IEEE 802.1p Etiquetado de VLAN IEEE 802.1Q Autenticación de puerto

IEEE 802.1x Control de

red IEEE 802.1ab LLDP

IEEE 802.3af Alimentación a través de Ethernet IEEE 802.3at Alimentación a través de Ethernet

más

IEEE 802.3ah OAM

IEEE 802.1ag Gestión de fallos de conectividad (CFM)

IEEE 1588 PTPv2

RFC 768 UDP

RFC 783 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 793 TCP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

ITU-T G.8032 Anillo ERPS ITU-T

Y.1731 Supervisión del rendimiento

Medio ambiente

Temperatura de funcionamiento -40 ~ 75 grados C

Temperatura de almacenamiento -40 ~ 85 grados C

Humedad 5 ~ 95% (sin condensación)
