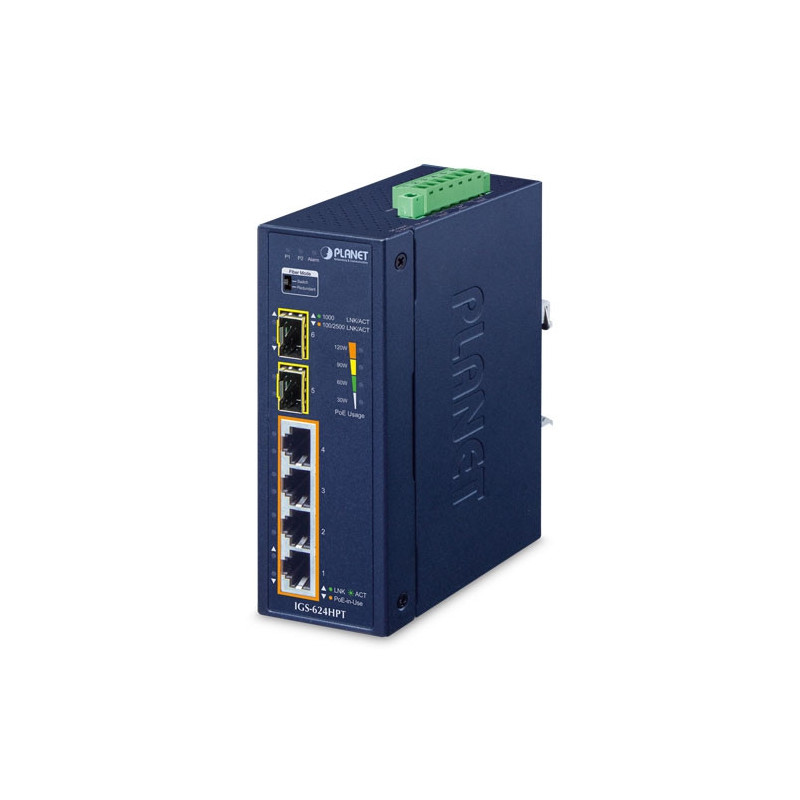

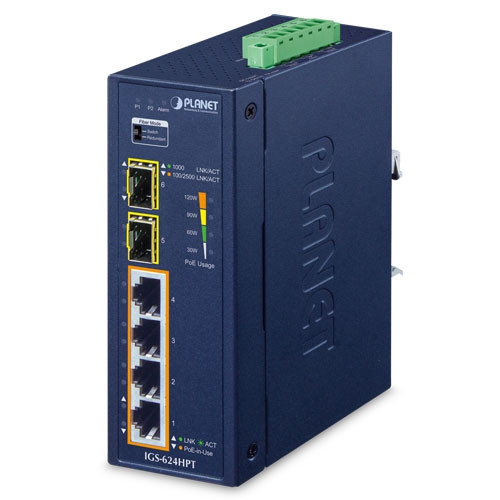

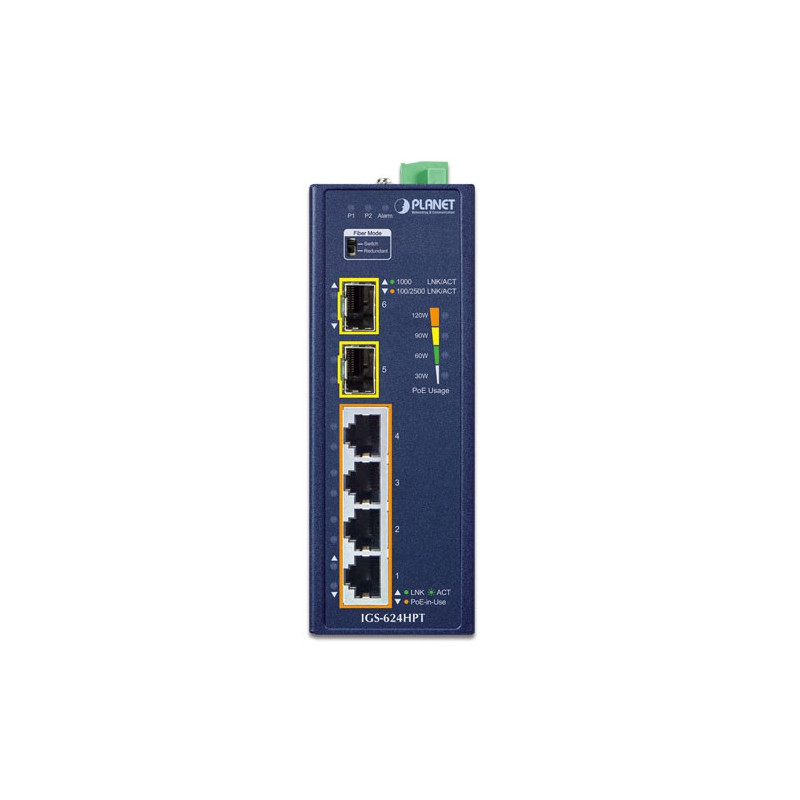

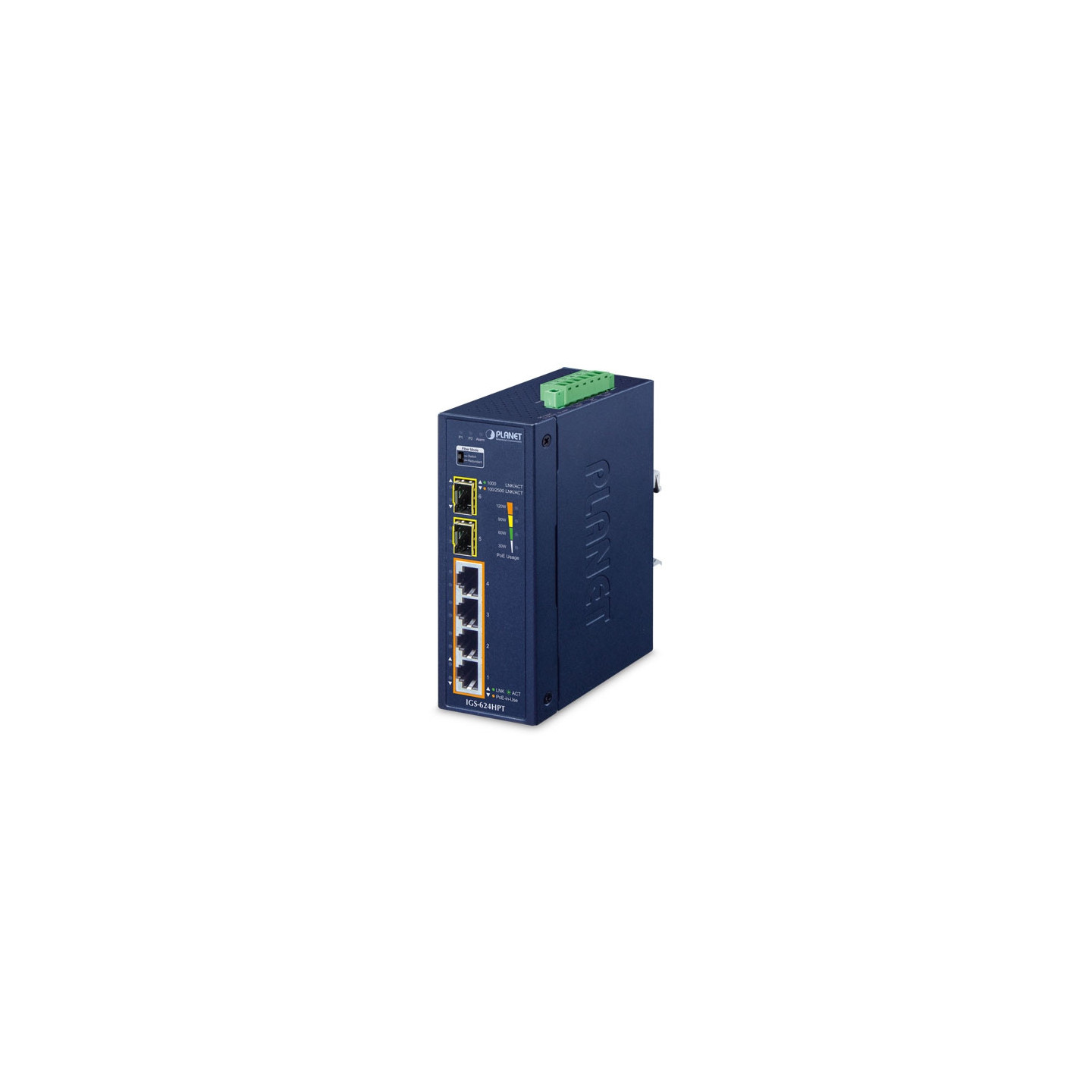

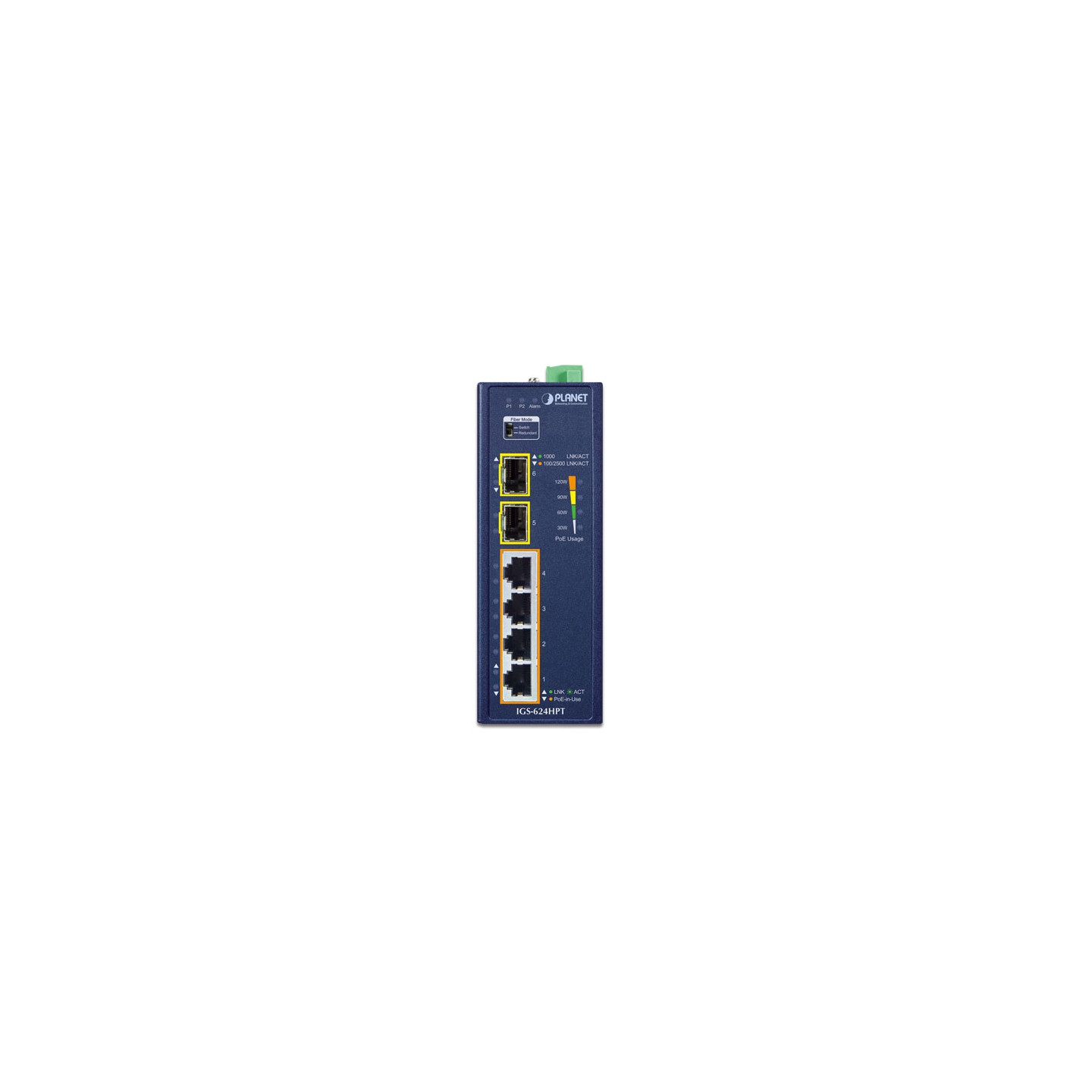

PLANET IGS-624HPT

Especificaciones de hardware

Puertos de cobre 4 puertos 10/100/1000BASET RJ45 auto-MDI/MDI-X

Puertos de inyector PoE Cuatro puertos con función de inyector PoE+ 802.3at (puertos 1 a 4)

Ranuras SFP (detección automática) Dos interfaces SFP 100/1000/2500BASE-SX/LX/BX (puertos 5 a 6)

Interruptor DIP Conmutador (predeterminado)/modo redundante de fibra

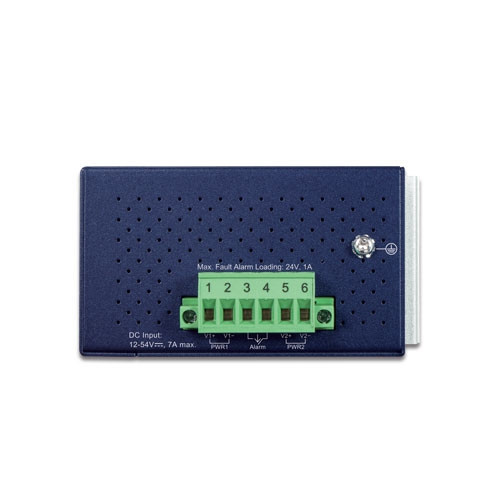

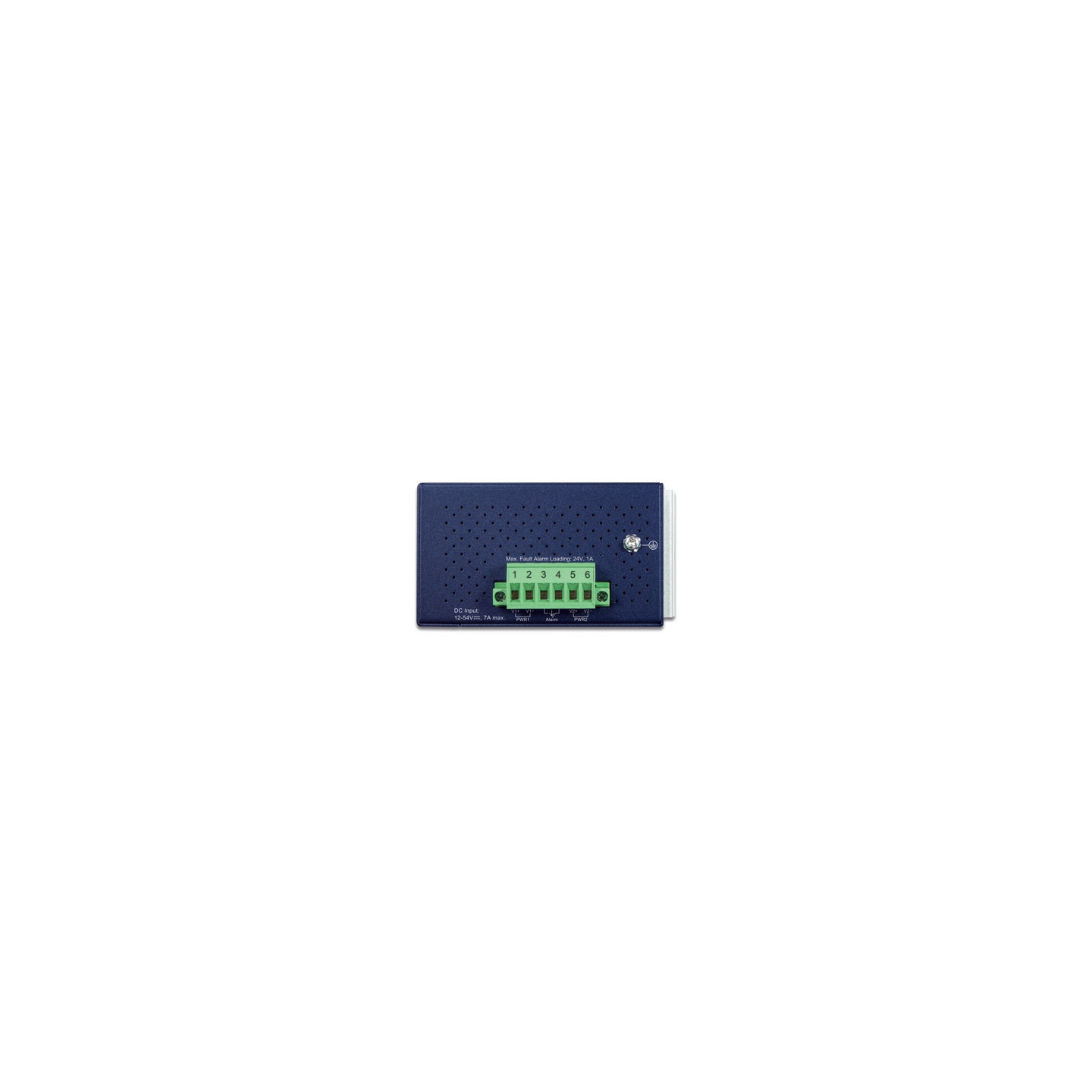

Conector Bloque

de terminales extraíble de 6 pines Pin 1/2 para Power 1; Pin 3/4 para alarma de fallo; Pin 5/6 para alimentación 2

Requisitos de alimentación 12 ~ 54 V CC, 7 A (máx.)

Alimentación redundante con protección de polaridad inversa

Alarma Proporciona una salida de relé para falla

de energía Capacidad de transporte de corriente del relé de alarma: 1A @ 24V DC

Consumo de energía Máx. 7,56 vatios/25,77 BTU

(Ethernet a plena carga)

Máx. 140 vatios/477,4 BTU

(Ethernet + PoE a plena carga)

Dimensiones (ancho x profundo x alto) 50 x 86,1 x 135 mm

Peso 635 g

Recinto Carcasa metálica IP40

Instalación Kit de carril DIN y kit de montaje en pared

Protección contra descargas electrostáticas 6KV

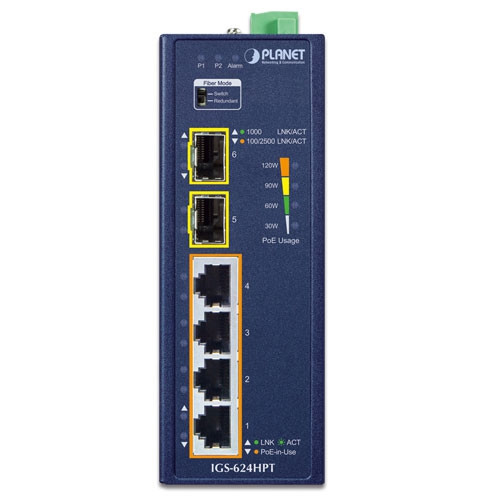

LED Sistema:

Alimentación 1 (verde)

alimentación 2 (verde)

alarma de fallo (rojo)

por puerto RJ45 PoE+ 10/1000T (puerto 1~puerto 4)

LNK/ACT (verde)

PoE en uso (ámbar)

por interfaz SFP: (puerto 5~puerto 6)

1000 LNK/ACT (verde)

100/2500 LNK/ACT (ámbar)

Uso de PoE:

30 W, 60 W, 90 W, 120 W (ámbar)

Especificaciones del interruptor

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 18 Gbps

Rendimiento (paquete por segundo) 13.39Mpps@64bytes

Tabla de direcciones Entradas 4K

Memoria intermedia Memoria intermedia en chip de 1 millón de bits

Bastidor Jumbo 12.2Kbytes

Control de caudal Contrapresión para trama de pausa

IEEE 802.3x semidúplex para dúplex completo

Alimentación a través de Ethernet

Estándar PoE Alimentación a través de Ethernet Plus / PSE IEEE 802.3at

Tipo de fuente de alimentación PoE Tramo final

Asignación de pines de alimentación 1/2(+), 3/6(-)

Salida de alimentación PoE Estándar

IEEE 802.3af Por puerto 48 V~51 V CC (dependiendo de la fuente de

alimentación), máx. 15,4 vatios Estándar

IEEE 802.3at Por puerto 51 V~54 V CC (dependiendo de la fuente de alimentación), máx. 36 vatios

Presupuesto de energía PoE (máx.) 60W@12V Entrada

de CC 90W@24V Entrada

de CC 120W@48V-54 Entrada de CC

Número máx. de PD de clase 4 4

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Pruebas de estabilidad IEC 60068-2-32 (caída libre)

IEC 60068-2-27 (choque)

IEC 60068-2-6 (vibración)

Cumplimiento de normas IEEE 802.3 Ethernet

IEEE 802.3u Fast Ethernet

IEEE 802.3ab Gigabit Ethernet

IEEE 802.3az Gigabit SX/LX

IEEE 802.3x Control

de flujo dúplex completo IEEE 802.3at Alimentación a través de Ethernet Plus PSE

IEEE 802.3af Alimentación a través de Ethernet Plus

Clase de servicio IEEE 802.1p

Medio ambiente

Temperatura En funcionamiento: -40 ~ 75 grados C

Almacenamiento: -40 ~ 75 grados C

Humedad En funcionamiento: 5 ~ 90% (sin condensación)

Almacenamiento: 5 ~ 90% (sin condensación)
