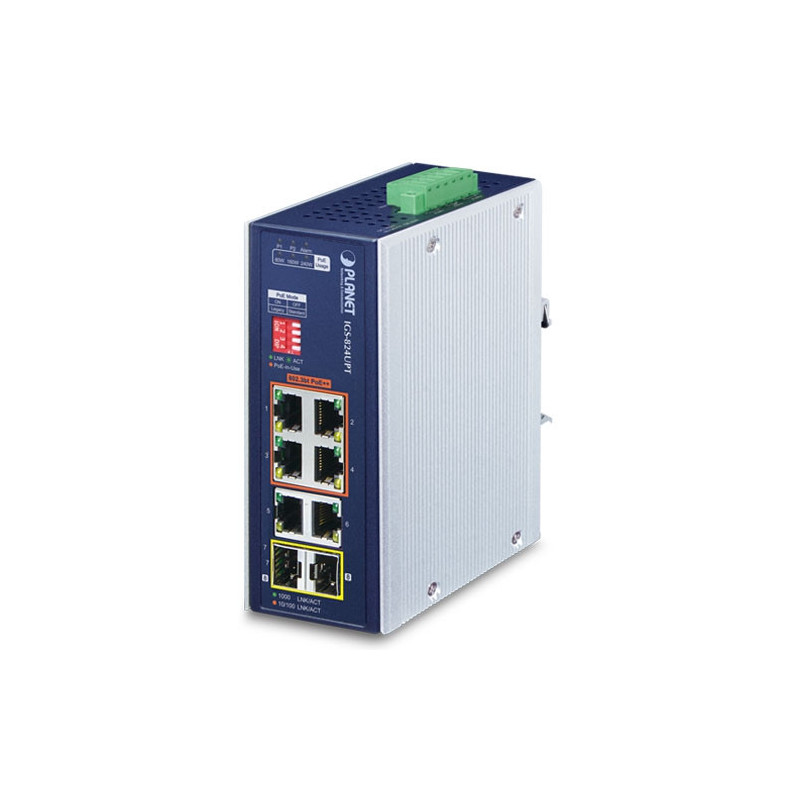

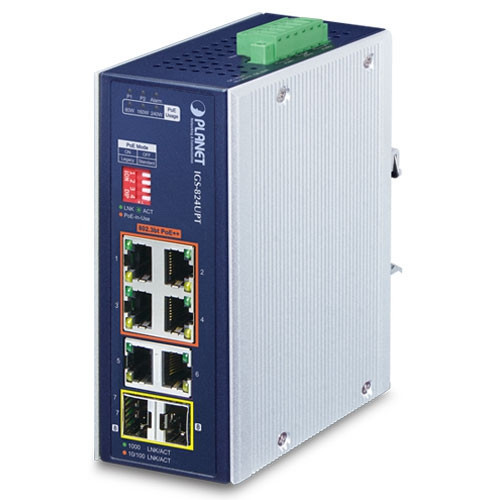

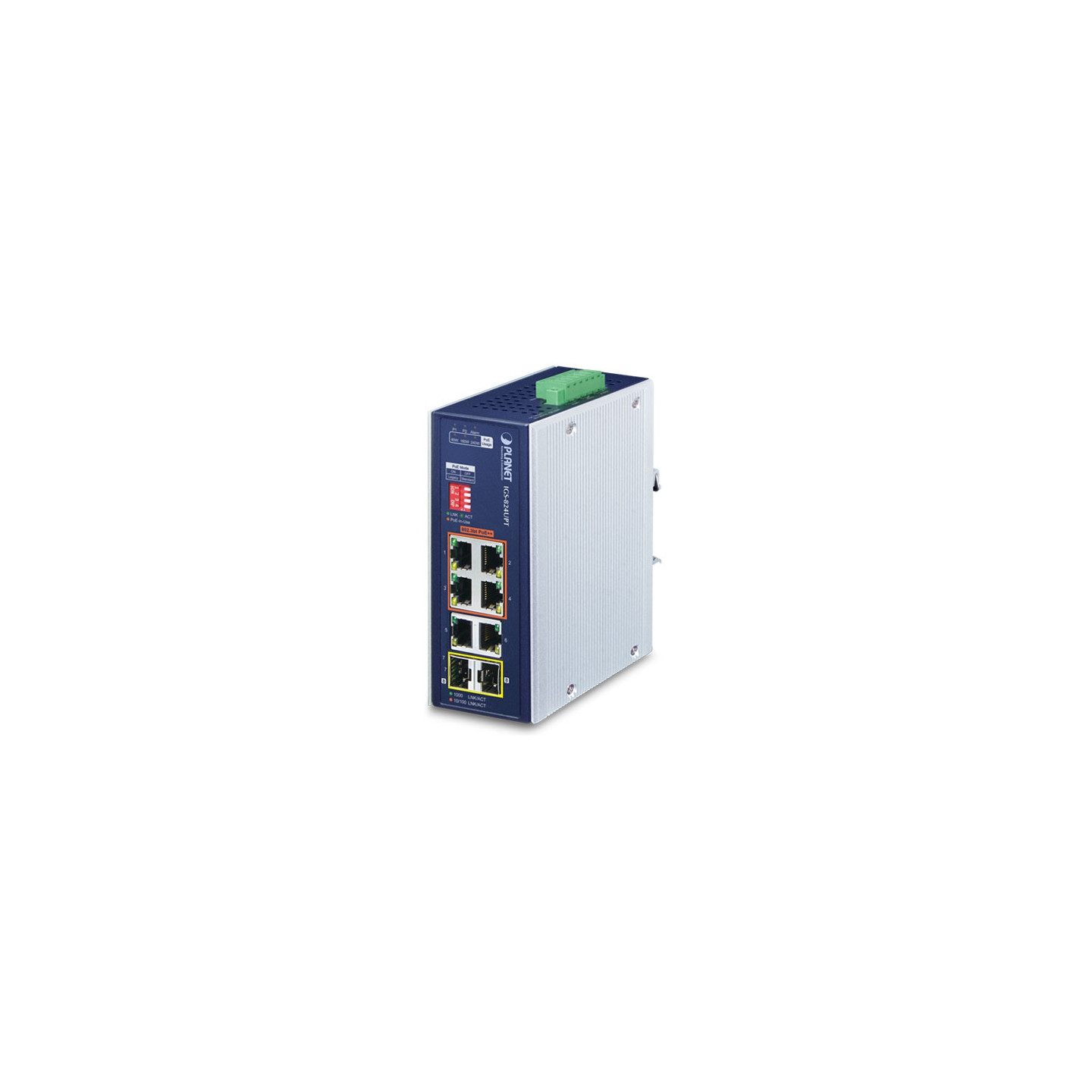

Switch industrial de 4 puertos 10/100/1000T 802.3bt PoE + 2 puertos 10/100/1000T + 2 puertos 100/1000X SFP Gigabit Ethernet
Con Plug and Play diseñado para ser instalado en entornos industriales pesados, el conmutador Gigabit Ethernet no gestionado de grado industrial PLANET IGS-824UPT cuenta con cuatro puertos 10/100/1000BASE-T y la función de inyector IEEE 802.3bt PoE++ (Power over Ethernet Plus Plus) para entregar hasta 95 vatios de potencia de salida y alta velocidad de transmisión de datos a PD (dispositivos alimentados) instalados en un área remota donde se requiere una entrada de energía suficiente y confiable. Sus dos puertos de enlace ascendente de fibra óptica SFP 100/1000BASE-X proporcionan transmisión de datos de larga distancia, alta velocidad y estable a una red central remota.
El IGS-824UPT está diseñado con un sistema de alimentación redundante y es capaz de funcionar de forma fiable, estable y silenciosa en cualquier entorno endurecido sin afectar a su rendimiento. Viene con un presupuesto de energía total de hasta 240 vatios para diferentes tipos de aplicaciones PoE y una temperatura de funcionamiento que oscila entre -40 y 75 grados C en una carcasa metálica resistente IP30.
Dado que el IGS-824UPT adopta el estándar IEEE 802.bt PoE++ y la tecnología UPoE, es capaz de suministrar hasta 95 vatios de potencia mediante el uso de los cuatro pares de cableado Ethernet Cat5e/6 estándar para entregar energía y datos a toda velocidad a cada dispositivo alimentado (PD) remoto compatible con PoE. Posee el triple de capacidad de potencia que el PoE+ 802.3at convencional y es una solución ideal para satisfacer la creciente demanda de PD de red de mayor consumo de energía, tales como:

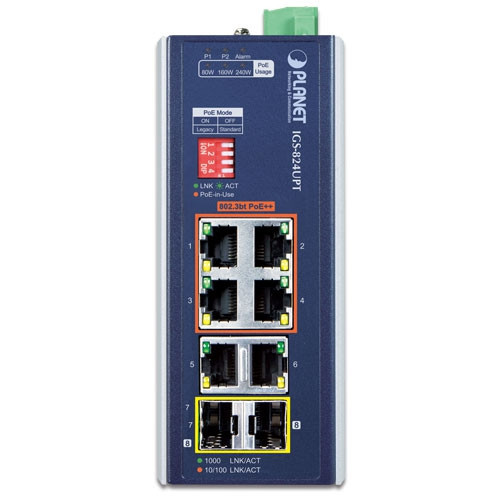

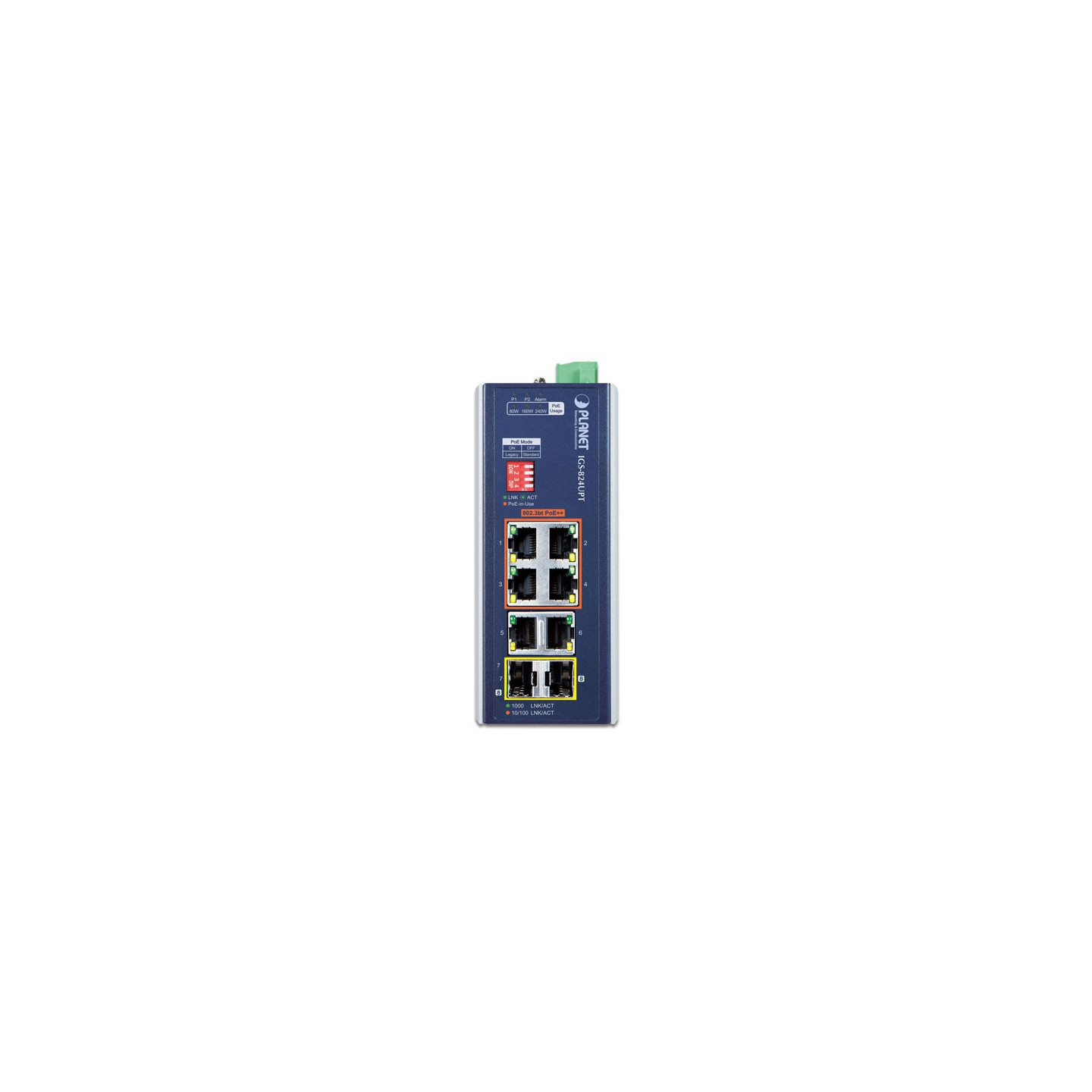

Puertos de cobre 6 puertos 10/100/1000BASET RJ45 auto-MDI/MDI-X
Puertos de inyector PoE 4 puertos con función de inyector PoE++ 802.3bt (Puerto-1 a Puerto-4)
Tragamonedas SFP 2 interfaces
1000BASE-SX/LX/BX SFP compatibles con 100BASE-FX SFP
Interruptor DIP Modo estándar del interruptor
de modo PoE: Totalmente conforme al estándar IEEE 802.3af/at/bt.
Modo heredado: identifique y alimente dispositivos PD no estándar.

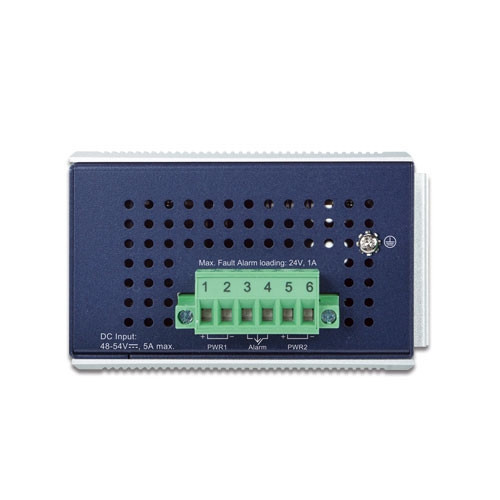

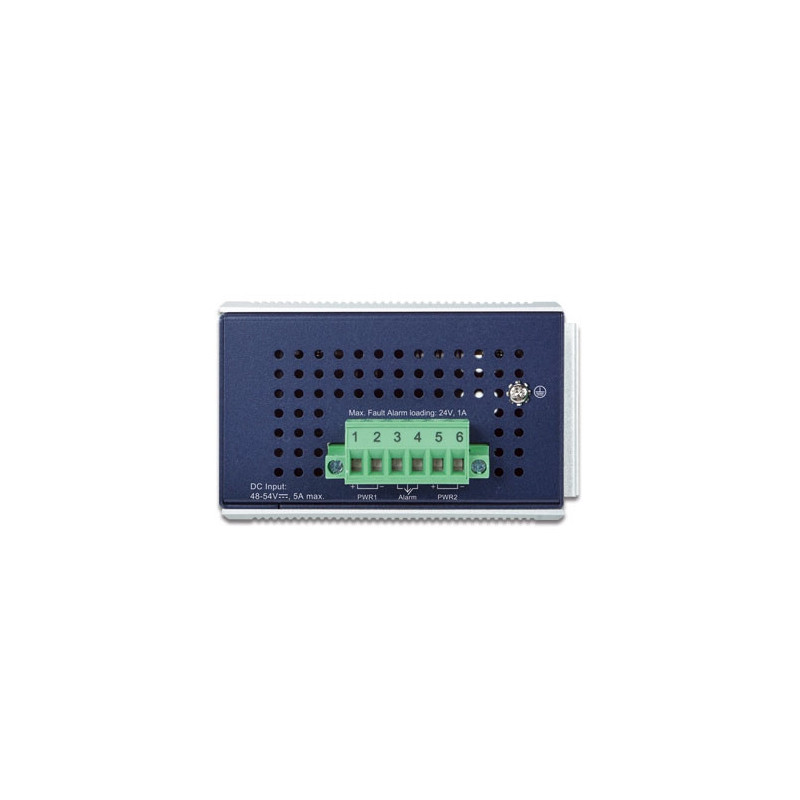

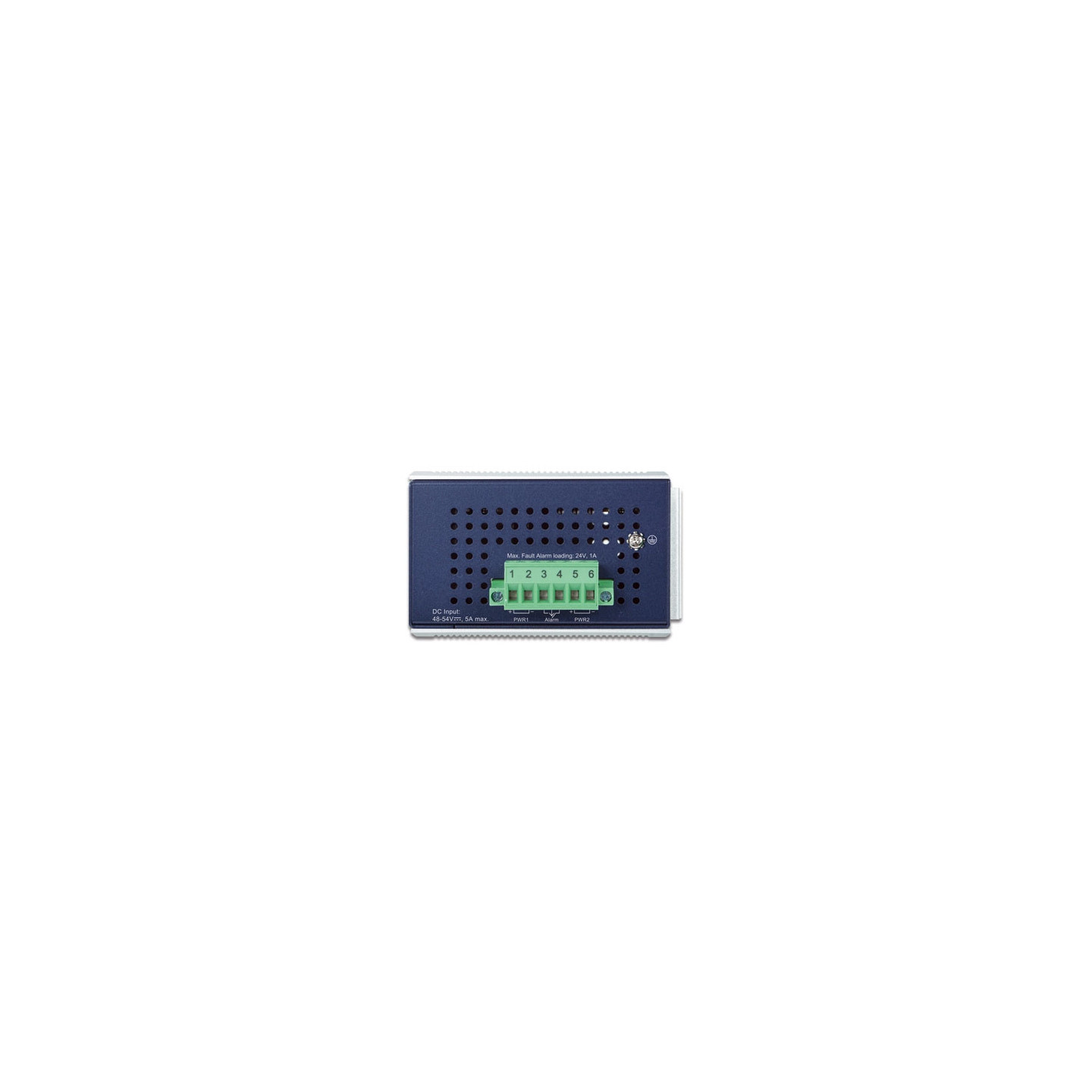

Conector Bloque
de terminales extraíble de 6 pines Pin 1/2 para Power 1
Pin 3/4 para alarma
de falla Pin 5/6 para Power 2
Requisitos de alimentación 48 ~ 54 V CC, 5 A máx.
Alimentación redundante con función de protección de polaridad inversa
Consumo de energía Máx. 2,24 vatios/7,64 BTU (sistema encendido)
Máx. 5,2 vatios/17,74 BTU (Ethernet a plena carga)
Máx. 252 vatios/860 BTU (Ethernet + PoE a plena carga)
Dimensiones (ancho x fondo x alto) 56 x 86,1 x 135 mm
Peso 777 g
Recinto Carcasa de aluminio IP30
Instalación Kit de carril DIN y kit de montaje en pared
Protección contra descargas electrostáticas 6KV
Arquitectura de conmutadores Almacenamiento y reenvío
Estructura de conmutadores 16 Gbps
Rendimiento (paquete por segundo) 11.9Mpps@64bytes
Tabla de direcciones Entradas 4K
Memoria intermedia Memoria intermedia en chip de 1 millón de bits
Bastidor Jumbo 9Kbytes
Control de caudal Contrapresión para trama de pausa
IEEE 802.3x semidúplex para dúplex completo
Estándar PoE IEEE 802.3bt Power over Ethernet Plus Plus tipo 4 PSE
Compatible con versiones anteriores de 802.3at Power over Ethernet Plus PSE
Tipo de fuente de alimentación PoE 802.3bt, UPoE
Tramo final/Tramo medio
Salida de alimentación PoE Máx. 90 vatios a 802.3bt PoE++ PD
Máx. 95 vatios a UPoE PD
Máx. 36 vatios a 802.3at PoE+ PD
Asignación de pines de alimentación Par 1 Tramo final: 1/2(-), 3/6(+)
Par 2 Tramo medio: 4/5(+), 7/8(-)
802.3bt, UPoE: 1/2(-), 3/6(+), 4/5(+), 7/8(-)
Presupuesto de energía PoE (máx.) Entrada de 240 vatios maximum@52-54 V CC Entrada
de 160 vatios maximum@48-51 V CC
Cumplimiento normativo FCC Parte 15 Clase A, CE
Pruebas de estabilidad IEC 60068-2-32 (caída libre)
IEC 60068-2-27 (choque)
IEC 60068-2-6 (vibración)
Cumplimiento de normas IEEE 802.3 Ethernet
IEEE 802.3u Fast Ethernet
IEEE 802.3ab Gigabit Ethernet
IEEE 802.3z Gigabit SX/LX
IEEE 802.3x Control de flujo dúplex completo
IEEE 802.3az Ethernet de eficiencia energética (EEE)
IEEE 802.3bt Alimentación a través de Ethernet Plus Plus PSE
IEEE 802.3at Alimentación a través de Ethernet Plus PSE
IEEE 802.3af Alimentación a través de Ethernet Plus
Clase de servicio IEEE 802.1p
Temperatura En funcionamiento: -40 ~ 75 grados C
Almacenamiento: -40 ~ 75 grados C
Humedad En funcionamiento: 5 ~ 90% (sin condensación)
Almacenamiento: 5 ~ 90% (sin condensación)
