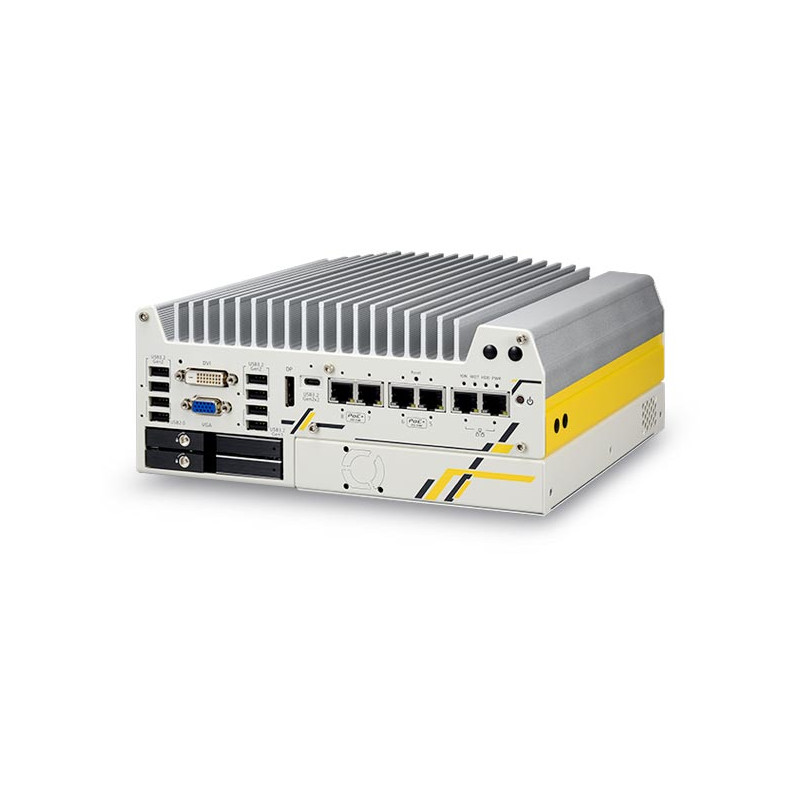

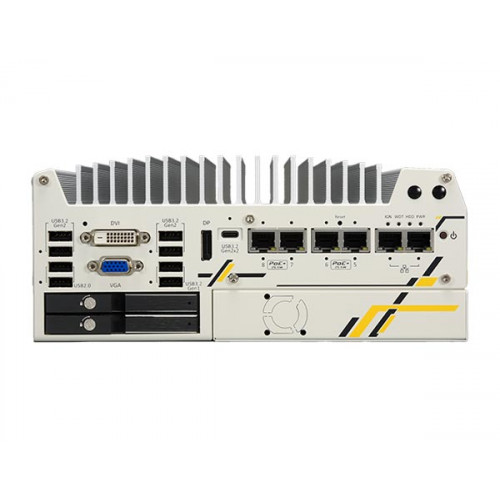

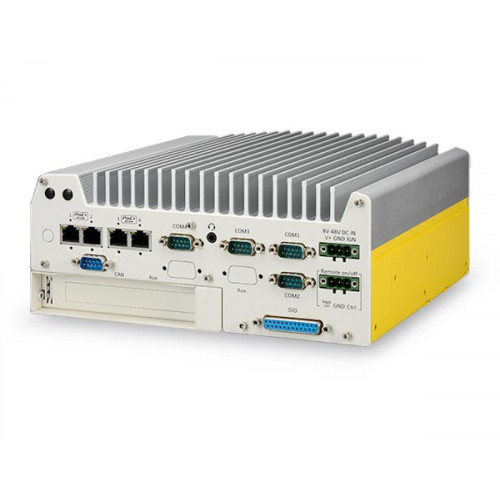

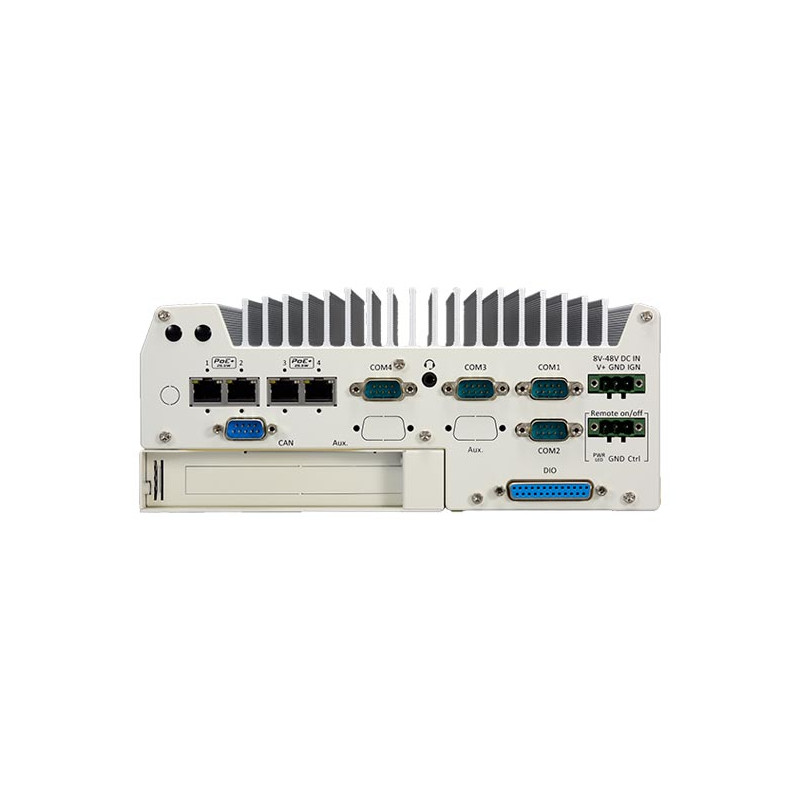

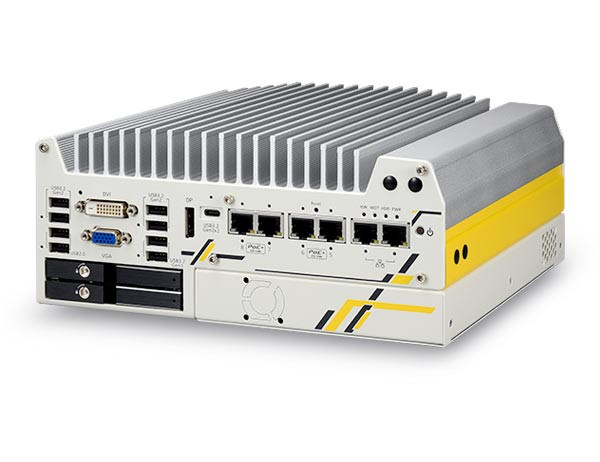

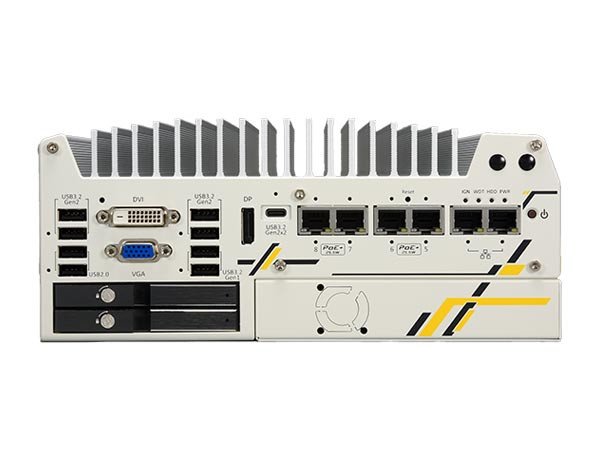

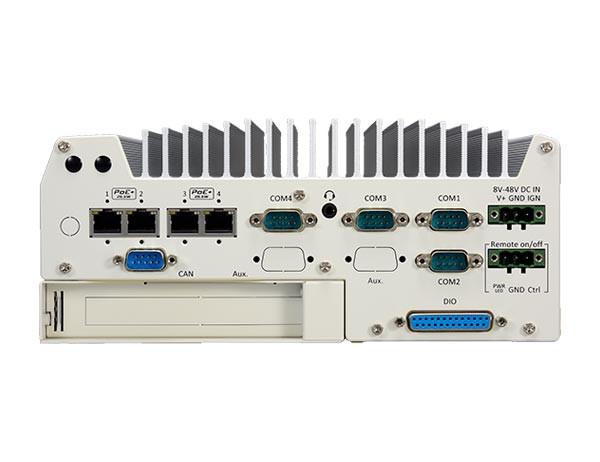

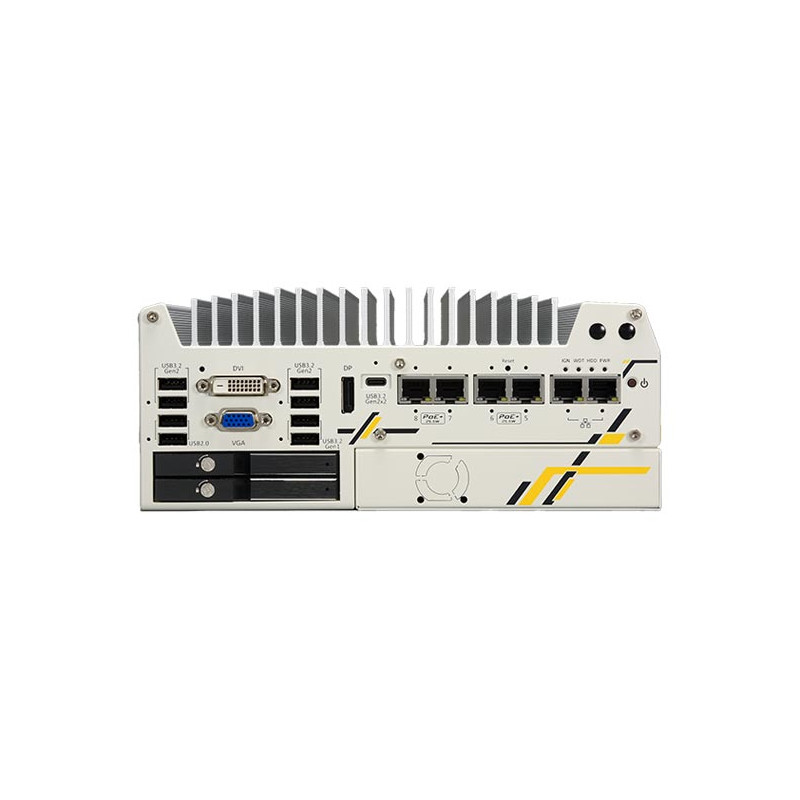

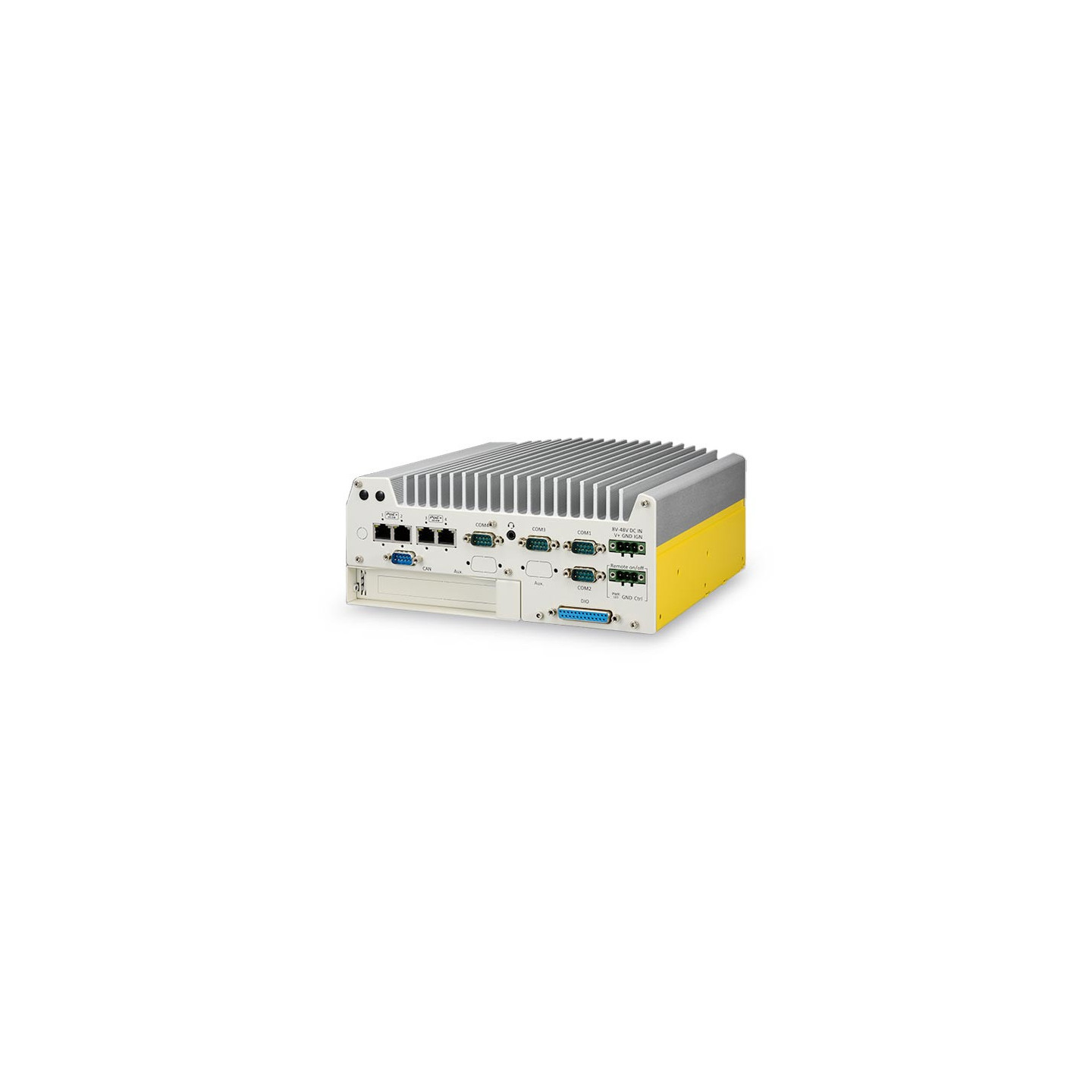

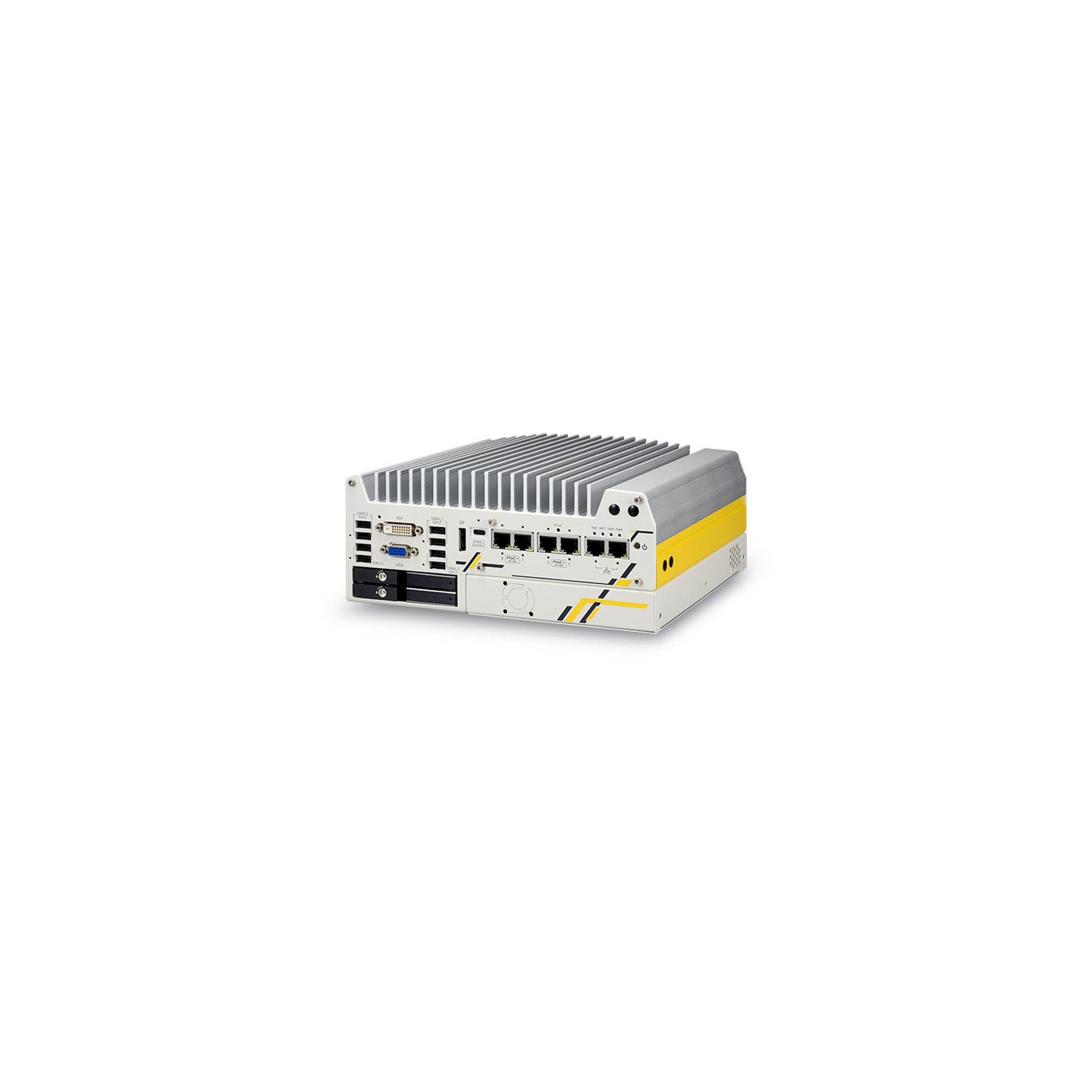

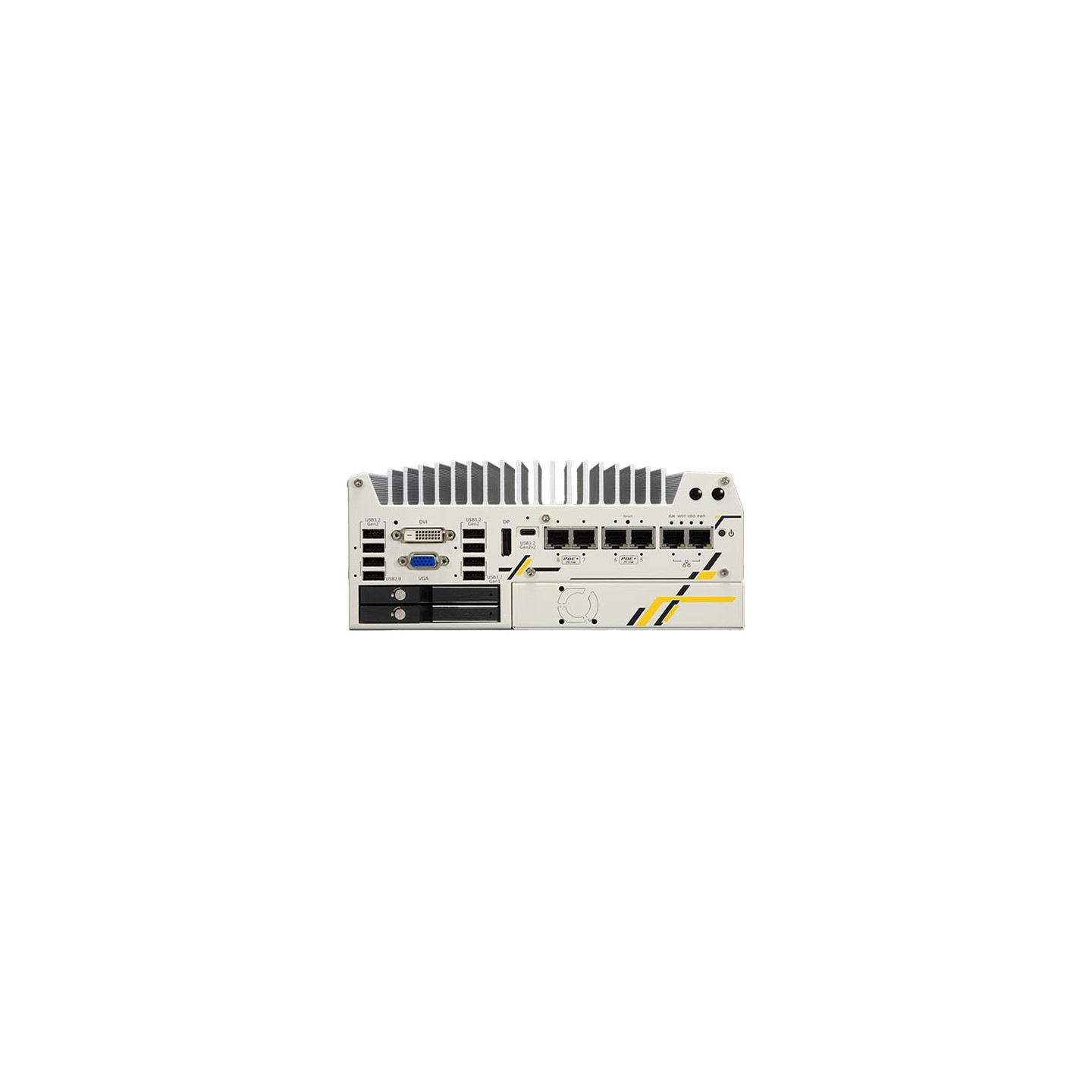

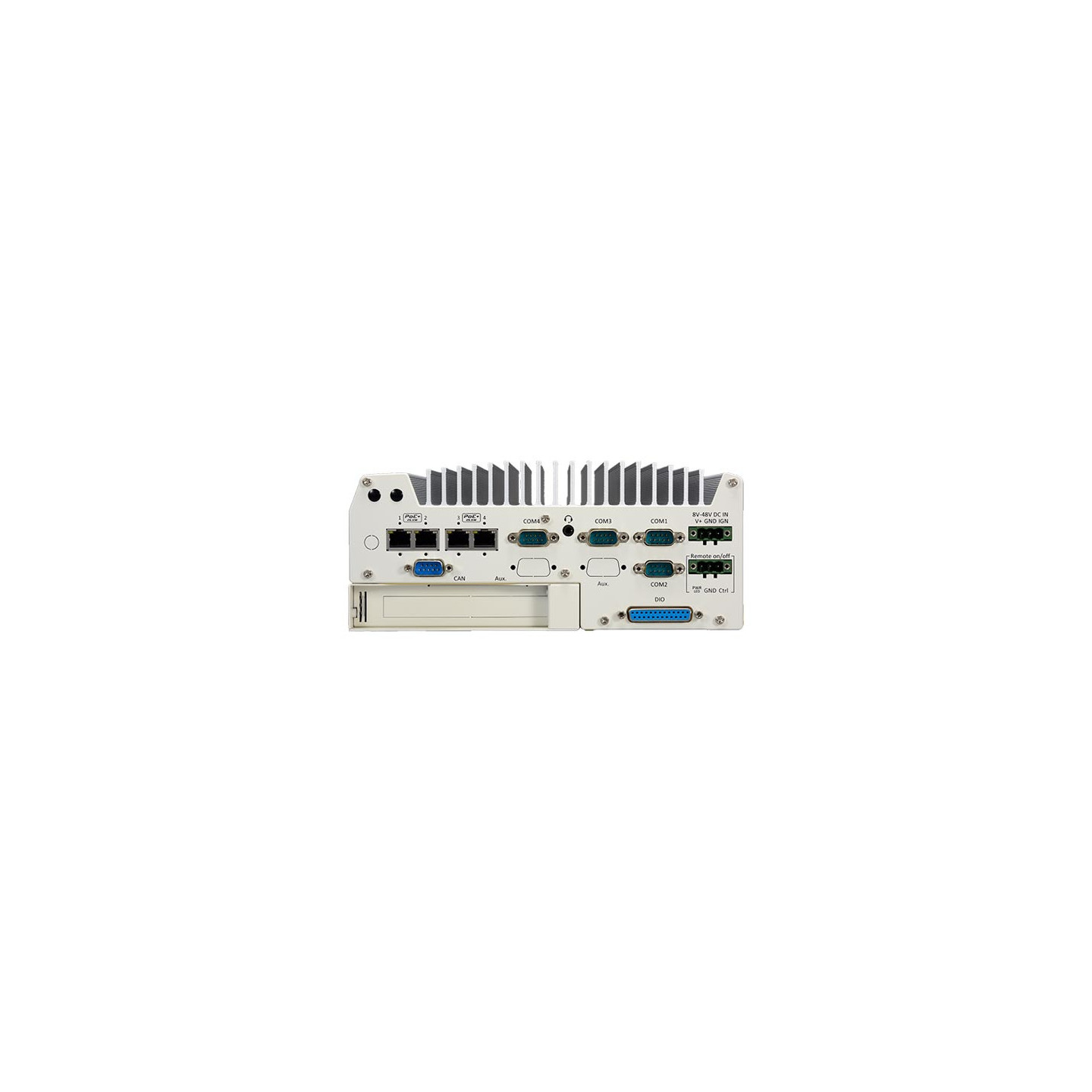

Controlador Intel® Core™ de 14.ª/13.ª/12.ª generación para vehículos con 4 puertos M12/4 RJ45/8 RJ45 PoE+, casete PCIe de una sola ranura
Nuvo-9200VTC es el último controlador robusto para vehículos de Neousys basado en procesadores Intel® Core™ de 14ª/13ª/12ª generación. Beneficiándose de la fotolitografía Intel® 7 de última generación, los últimos procesadores de escritorio Core™ vienen con hasta 24 núcleos / 32 hilos, lo que ofrece un increíble impulso de rendimiento computacional. Combinando el rendimiento del ancho de banda de memoria DDR5 y la lectura/escritura de discos de alta velocidad PCIe Gen4 NVMe, los usuarios pueden esperar una mejora general del rendimiento del sistema de hasta 1,8 veces en comparación con las plataformas anteriores de 10.ª u 11.ª generación.
Nuvo-9200VTC ofrece una variedad de periféricos, conexiones y flexibilidad de expansión. Cuenta con puertos Ethernet de 2,5 Gb y 1 Gb, y cuatro u ocho puertos PoE+ 802.3at para suministrar 25 W de potencia a los dispositivos conectados, como cámaras IP. El sistema también cuenta con conectores M12 con código X y mecanismos de bloqueo de tornillo en E/S como Ethernet, USB 3.2 Gen1 y USB 3.2 Gen2 para garantizar una conectividad extremadamente resistente en entornos de golpes/vibraciones. En cuanto a la expansión interna, hay dos zócalos M.2 y tres mini-PCIe para instalar módulos 5G / 4G, WiFi, GPS y CAN para la comunicación inalámbrica.
Además de todo eso, el sistema cuenta con la certificación E-Mark/EN 45545 y cumple con la norma EN 50155 EMC y tiene un módulo de casete patentado con una ranura PCIe adicional para una tarjeta adicional, lo que lo hace mucho más flexible para aplicaciones en vehículos. Nuvo-9200VTC también cuenta con dos bandejas de disco duro SATA intercambiables en caliente, un bus CAN aislado para la comunicación en el vehículo, DIO aislado para el control de sensores/actuadores, entrada de CC de amplio rango de 8 V a 48 V con control de potencia de encendido. La serie Nuvo-9200VTC es una solución flexible y confiable para diversas aplicaciones en vehículos.
Nuvo-9200VTC
Controlador Intel® Core™ de 14.ª/13.ª/12.ª generación para vehículos con 4 puertos M12 PoE+, DIO, bus CAN y RAID, casete PCI Express de una sola ranura
Nuvo-9204VTC
Controlador Intel® Core™ de 14.ª/13.ª/12.ª generación para vehículos con 4 puertos RJ45 PoE+, DIO, bus CAN y RAID, casete PCI Express de una sola ranura
Nuvo-9208VTC
Controlador Intel® Core™ de 14.ª/13.ª/12.ª generación para vehículos con 8 puertos RJ45 PoE+, DIO, bus CAN y RAID, casete PCI Express de una sola ranura
Cbl-M12X8M-RJ45-CAT5E-500CM
M12 (8 polos-codificado X) a RJ45, CAT5e. Longitud : 500CM
Cbl-M12X8M-RJ45-CAT5e-1000CM
M12 (8 polos-codificado X) a RJ45, CAT5e. Longitud : 1000CM
Fankit-25
Conjunto de ventilador para cassette de 1 ranura, 25x25x10 mm
PA-280W-ET3
Adaptador de corriente CA-CC de 280 W (GST280A24-YI), 24 V 11,67 A, 85 ~ 264 VCA, 120 ~ 370 VCC, enchufe C6P, con bloque de terminales, de -30 a 70 °C
| System Core | ||
|---|---|---|
| Processor | Supporting Intel® 14th-Gen Core™ CPU (LGA1700 socket, 65W/ 35W TDP) - Intel® Core™ i9-14900/ i9-14900T - Intel® Core™ i7-14700/ i7-14700T - Intel® Core™ i5-14500/ i5-14400/ i5-14500T - Intel® Core™ i3-14100/ i3-14100T |
|
| Supporting Intel® 13th-Gen Core™ CPU(LGA1700 socket, 65W/ 35W TDP) - Intel® Core™ i9-13900E/ i9-13900TE - Intel® Core™ i7-13700E/ i7-13700TE - Intel® Core™ i5-13500E/ i5-13400E/ i5-13500TE - Intel® Core™ i3-13100E/ i3-13100TE |
Support Intel® 12th-Gen Core™ CPU(LGA1700 socket, 65W/ 35W TDP) - Intel® Core™ i9-12900E/ i9-12900TE - Intel® Core™ i7-12700E/ i7-12700TE - Intel® Core™ i5-12500E/ i5-12500TE - Intel® Core™ i3-12100E/ i3-12100TE - Intel® Pentium® G7400E/ G7400TE - Intel® Celeron® G6900E/ G6900TE |
|
| Chipset | Intel® Q670E platform controller hub | |
| Graphics | Integrated Intel® UHD Graphics 770 (32EU) | |
| Memory | Up to 64 GB DDR5 4800 SDRAM (two SODIMM slots) | |
| AMT | Supports Intel vPro/ AMT 16.0 | |
| TPM | Supports dTPM 2.0 | |
| I/O Interface | |
|---|---|
| Ethernet | 1x 2.5G Ethernet by I225-ITand 1x Gigabit Ethernet by I219-LM with screw-lock |
| PoE+ | 4x IEEE 802.3at Gigabit PoE+ ports by Intel® I210 - M12 X-coded connector (Nuvo-9200VTC) - RJ45 connector (Nuvo-9204VTC) 4x IEEE 802.3at Gigabit PoE+ ports by Intel® I210 and 4x 2.5G PoE+ ports by I225-IT - RJ45 connector (Nuvo-9208VTC) |
| USB 3.2 | 1x USB 3.2 Gen2x2 (20 Gbps) port in type-C connector with screw-lock 4x USB 3.2 Gen2x1 (10 Gbps) ports in type-A connectors 2x USB 3.2 Gen1x1 (5 Gbps) ports in type-A connectors |
| USB 2.0 | 2x USB 2.0 ports |
| CAN Bus | 1x isolated CAN 2.0 port |
| Video Port (Integrated Graphics) |
1x VGA, supporting 1920 x 1200 resolution 1x DVI-D, supporting 1920 x 1200 resolution 1x DisplayPort, supporting 4096 x 2304 resolution |
| Serial Port | 2x software-programmable RS-232/ 422/ 485 ports (COM1/COM2) 2x RS-232 ports (COM3/COM4) |
| Audio | 1x 3.5 mm jack for mic-in and speaker-out |
| Isolated DIO | 4-CH isolated DI and 4-CH isolated DO |
| Storage Interface | |
|---|---|
| SATA HDD | 2x hot-swappable HDD trays for 2.5" HDD/ SSD installation, supporting RAID 0/ 1 |
| M.2 | 1x M.2 2280 M key socket (PCIe Gen4 x4) for NVMe SSD |
| Expansion Bus | |
|---|---|
| PCI/PCI Express | 1x PCIe x16 slot@Gen3, 16-lanes PCIe signals in Cassette |
| Mini PCI Express | 1x full-size mini-PCIe socket 2x full-size mini-PCIe sockets (USB signals only) with internal SIM sockets |
| M.2 | 1x M.2 2242/3052 B key socket with SIM slot for M.2 5G/ 4G module 1x M.2 2242/3052 B key socket with SIM slot for M.2 4G module |
| Power Supply | |
|---|---|
| DC Input | 1x 3-pin pluggable terminal block for 8V to 48V DC input (IGN/ GND/ V+) |
| Ignition Control | Built-in ignition power control |
| Remote Ctrl. & LED Output | 1x 3-pin pluggable terminal block for remote control and PWR LED output |
| Mechanical | |
|---|---|
| Dimension | 240 mm (W) x 225 mm (D) x 103 mm (H) |
| Weight | 3.9kg |
| Mounting | Wall-mount with damping bracket |
| Environmental | |
|---|---|
| Operating Temperature | With 35W CPU -40°C ~ 70°C[1] (with 1 memory module installed) -40°C ~ 60°C[2][3] ((with 2 memory modules installed) With 65W CPU -40°C ~ 50°C[2][3] (configured as 65W TDP with 2-slots memory) |
| Storage Temperature | -40°C ~ 85°C |
| Humidity | 10%~90% , non-condensing |
| Vibration | EN 50155:2017/ IEC 61373, Category I, Class B - Body mounted |
| Shock | EN 50155:2017/ IEC 61373, Category I, Class B - Body mounted |
| EMC | E-Mark, EN 50121 (EN 50155 EMC) CE/FCC Class A, according to EN 55032 & EN 55035 |
| EN 45545 | EN 45545-2 |
[1] Due to high heat generation of DDR5 memory, please configure the CPU to 35W mode and utilize only one memory slot, while operating at a temperature of 70°C.
[2] For sub-zero operating temperature, a wide temperature HDD or Solid State Disk (SSD) is required.
[3] For CPU operating at 65W mode, the highest operating temperature shall be limited to 50°C and thermal throttling may occur when sustained full-loading applied. Users can configure CPU power in BIOS to allow higher operating temperature.
