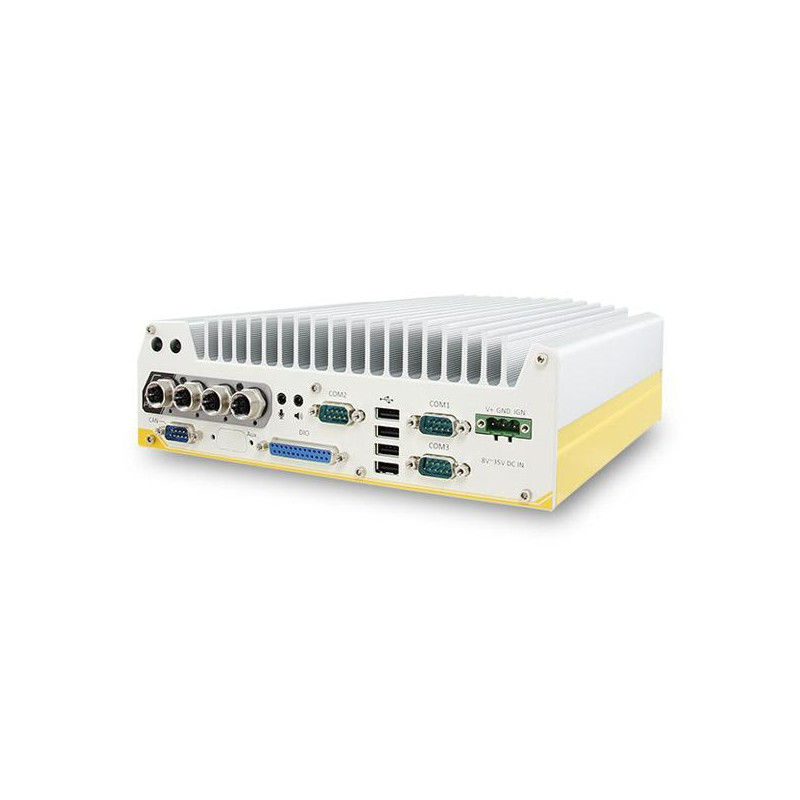

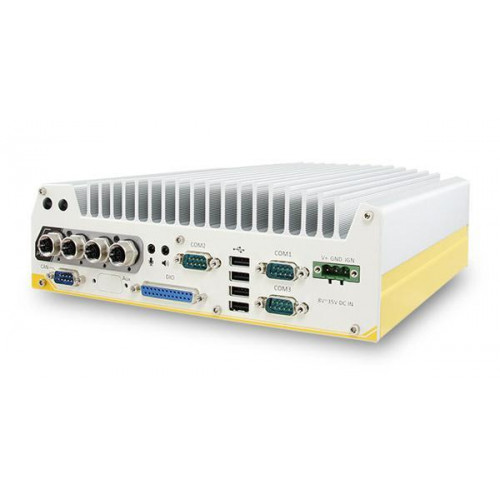

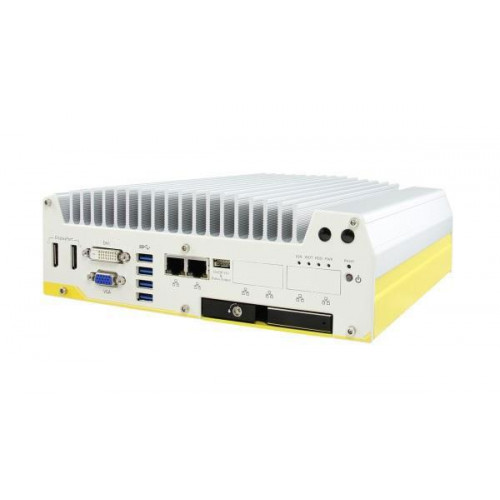

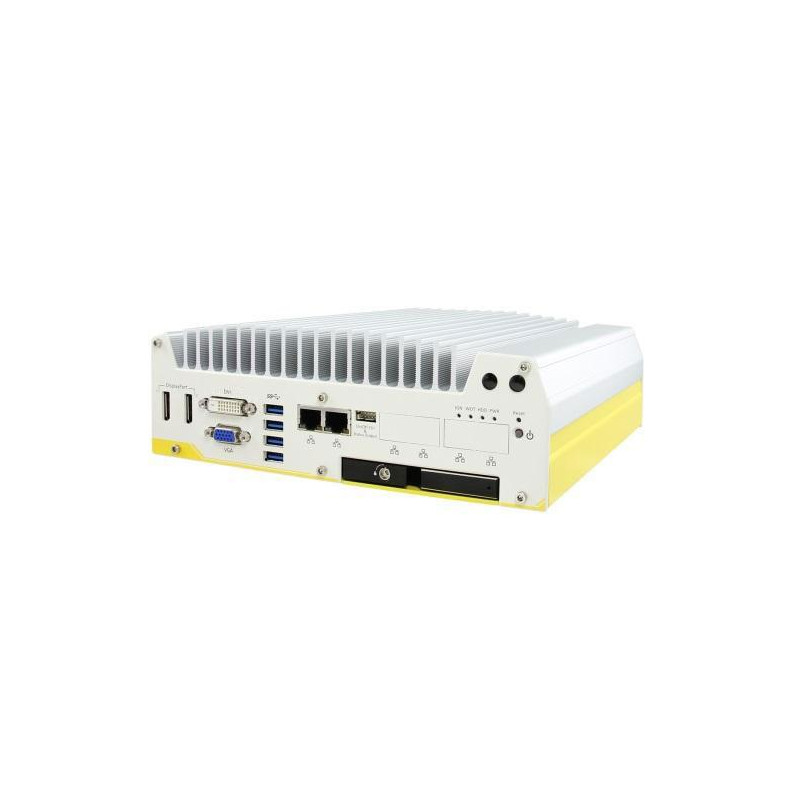

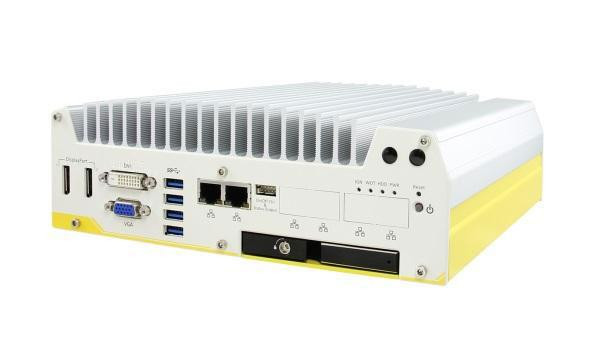

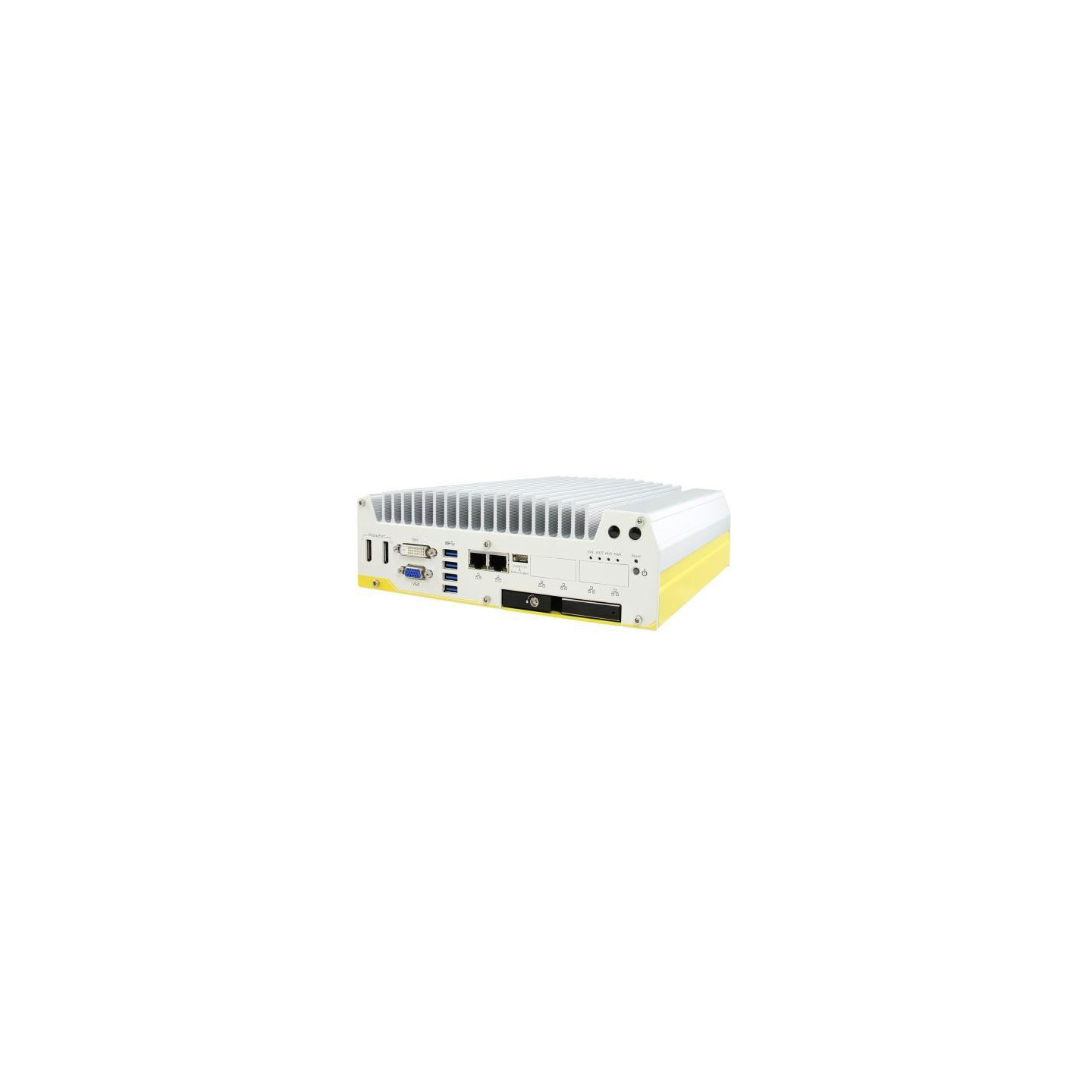

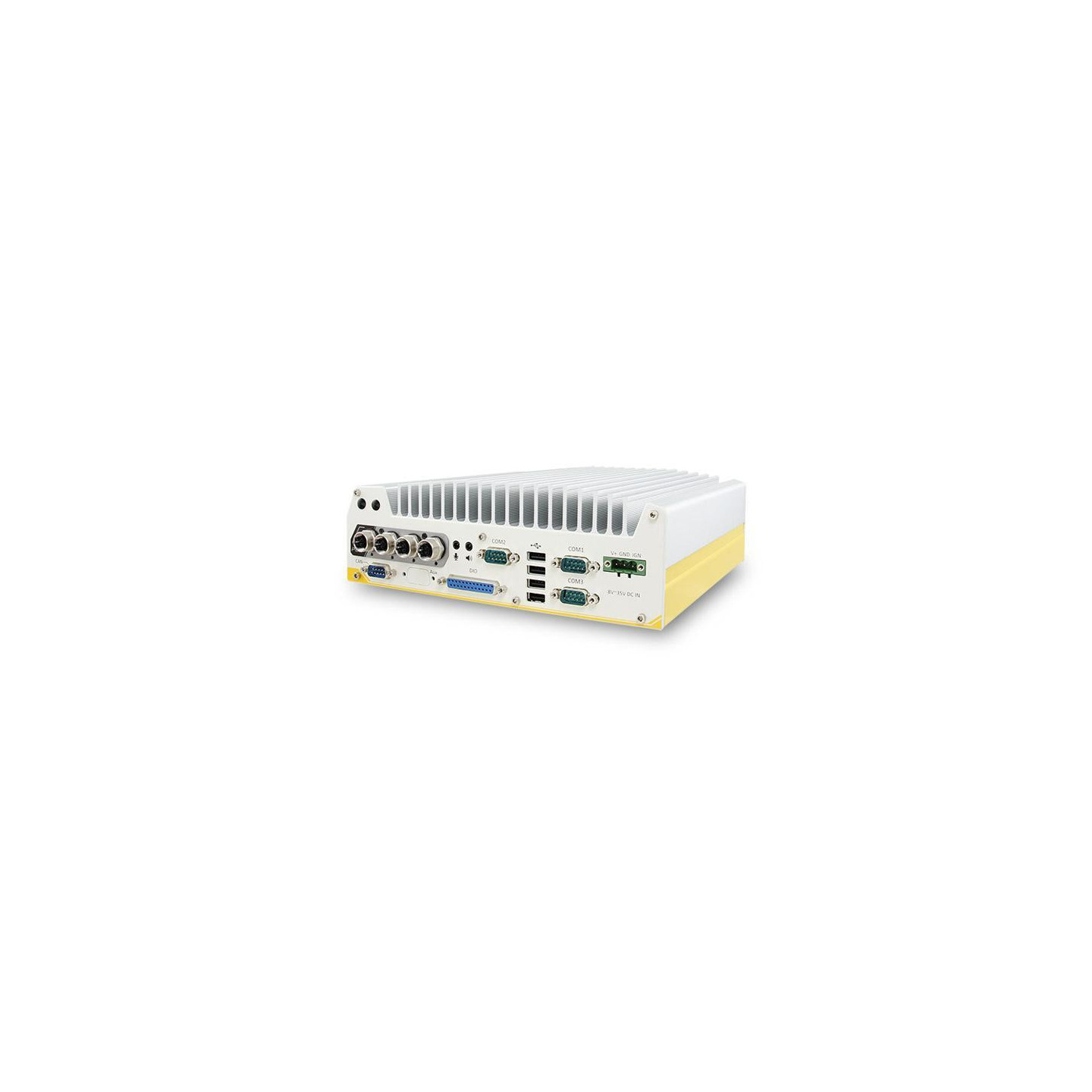

NEOUSYS Serie Nuvo-5100VTC

Name: NEOUSYS Serie Nuvo-5100VTC
Brand: NEOUSYS
SKU: Serie Nuvo-5100VTC
Availability: OutOfStock
Rating: 5 (1 reviews)

Ordenador integrado sin ventilador Intel® Skylake Core™ i7 de 6ª generación para vehículos con 4 puertos M12 PoE+, certificación DIO, bus CAN, RAID y EN50155

Contáctenos por este producto

Compatible con la CPU Intel® Core™ i7/i5/i3 LGA1151 de 6ª generación

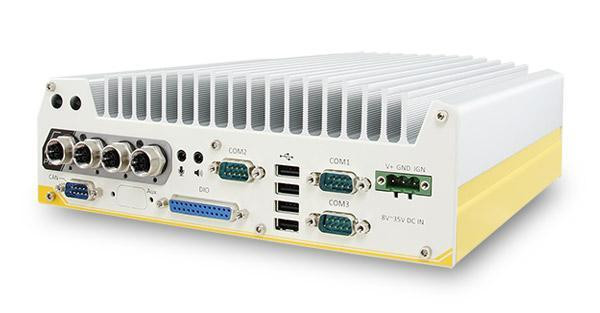

4 puertos Gigabit PoE+ 802.3at a través de conectores M12
Bus CAN a bordo para la comunicación en el vehículo
DI aislado de 4 canales y OD aislado de 4 canales

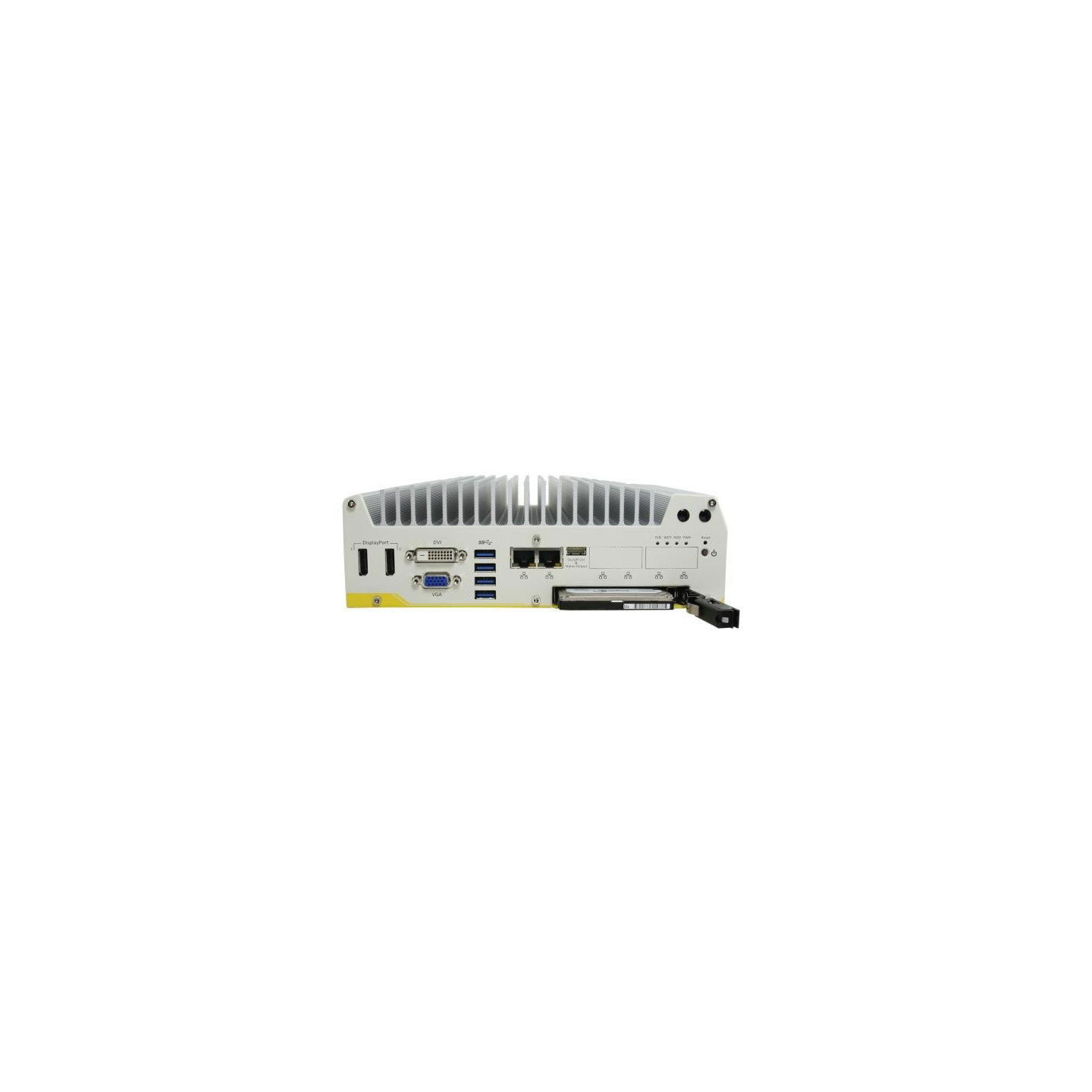

2 puertos SATA para dos discos duros/SSD SATA de 2,5", con una bandeja de disco duro intercambiable en caliente, compatible con RAID 0/1
4 zócalos mini-PCIe de tamaño completo con soporte para SIM
Entrada de CC de amplio rango de 8 V a 35 V con control de encendido incorporado

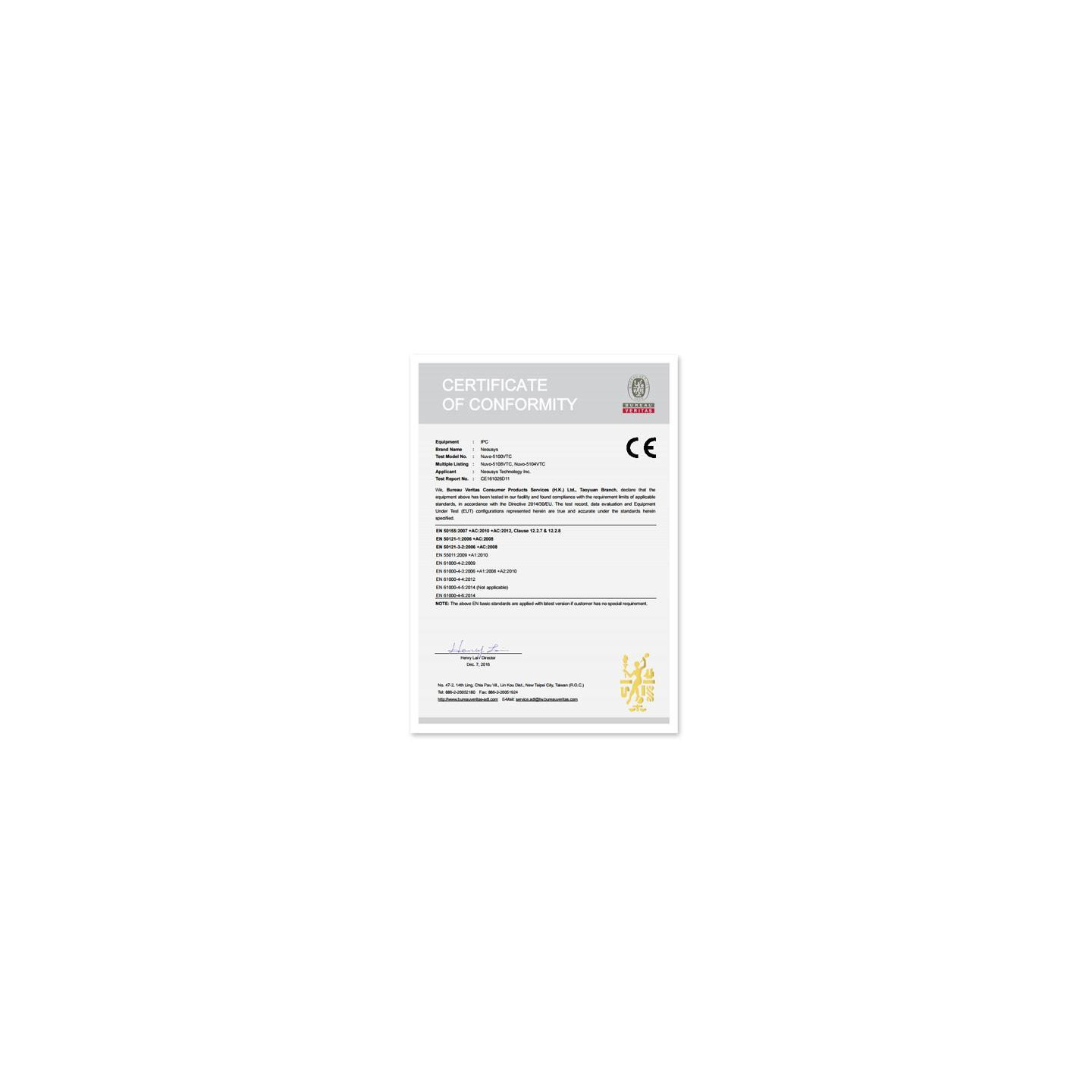

Certificado EN 50155/ EN45545 y E13 Nº 10R-0514321

Visión general

Nuvo-5100VTC es un controlador integrado sin ventilador para vehículos de última generación que cumple con el certificado EN50155/EN45545. Con CPU Intel® Core™ de 6ª generación, exhibe un excelente rendimiento de CPU y GPU para diversas aplicaciones en vehículos.

Nuvo-5100VTC ofrece cuatro puertos PoE+ 802.3at para suministrar energía de 25 W al dispositivo conectado. Se implementan mediante conectores M12 con codificación X, que garantizan conectividades extremadamente robustas en entornos impactantes/vibratorios. Dos puertos Gigabit Ethernet más por RJ-45 están disponibles para la comunicación de datos. También puede utilizar cuatro zócalos mini-PCIe internos con los módulos correspondientes para la comunicación 3G/4G/WIFI.

Además, Nuvo-5100VTC integra el bus CAN para comunicarse con el sistema de bus CAN en el vehículo, ECU individuales u otros dispositivos automotrices. También hay un DIO aislado para el control de sensores/actuadores, el control de potencia de encendido y el almacenamiento RAID de doble unidad que hace que Nuvo-5100VTC sea simplemente el controlador que puede satisfacer todas sus necesidades de aplicaciones en el vehículo.

Información sobre pedidos

Nuvo-5100VTC

Controlador Intel® Core™ i de 6ª generación para vehículos con 4 puertos M12 PoE+, DIO, bus CAN y RAID

Accesorio/Opción

Cbl-M12X8M-RJ45-CAT5E-500CM

M12 (8 polos-codificado X) a RJ45, CAT5e. Longitud : 500CM

Cbl-M12X8M-RJ45-CAT5e-1000CM

M12 (8 polos-codificado X) a RJ45, CAT5e. Longitud : 1000CM

DINRAIL-O

Conjunto de montaje en carril DIN para la serie Nuvo-5100VTC

PA-120W-OW

Adaptador de corriente CA/CC de 120 W 20 V/6 A; 18AWG/120cm; terminales de extremo de cable para bloque de terminales, temperatura de funcionamiento : -30 a 70 °C

Detalle de productos

Descarga

Manual

Nuvo-5100VTC-Series-User-Manual-Rev-1_0

Descarga: (4.53MB)

Hoja de Datos

nuvo-5100vtc-in-vehicle-computer

Descarga: (677.83KB)

System Core
Processor	Supports Intel® Core™ i7/i5/i3 LGA1151 CPU -Core™ i7-6700TE(8M Cache, 2.4/3.4 GHz, 35W TDP) -Core™ i5-6500TE(6M Cache, 2.3/3.3 GHz, 35W TDP) -Core™ i3-6100TE(4M Cache, 2.7 GHz, 35W TDP)
Chipset	Intel® Q170 Platform Controller Hub
Graphics	Integrated Intel® HD Graphics 530
Memory	Up to 32 GB DDR4-2133 SDRAM by two SODIMM sockets
AMT	Supports AMT 11.0
TPM	Supports TPM 2.0

I/O Interface
Ethernet	2x Gigabit Ethernet ports by Intel® I219 and I210
PoE+	4x IEEE 802.3at (25.5W) Gigabit PoE+ ports by Intel® I210, - M12 x-coded connector (Nuvo-5100VTC)
CAN	1x CAN 2.0 port
Isolated DIO	4x isolated DI and 4x isolated DO
USB	4x USB 3.1 Gen1 ports via native xHCI controller 4x USB 2.0 ports
Video Port	1x stacked VGA + DVI-D connector 2x DisplayPort connectors, supporting 4K2K resolution
Serial Port	2x software-programmable RS-232/422/485 port (COM1 & COM3) 1x RS-232 port (COM2)
Audio	1x Mic-in and 1x speaker-out

Storage Interface

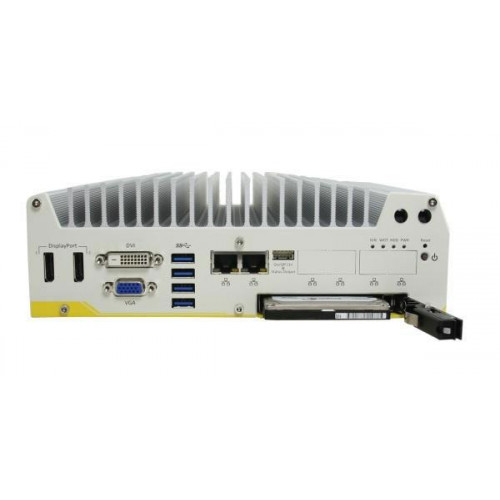

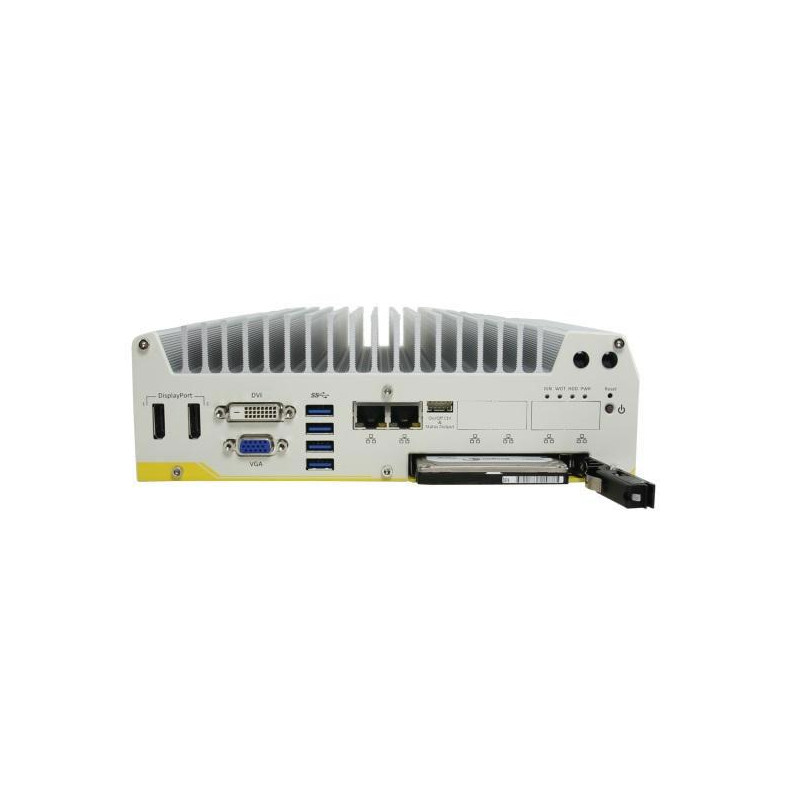

SATA HDD	1x hot-swappable HDD tray for 2.5” HDD/SSD installation 1x Internal SATA port for 2.5” HDD/SSD installation, supporting RAID 0/1
mSATA	1x full-size mSATA port (mux with mini-PCIe)

Expansion Bus
Mini PCI-E	1x full-size mini-PCIe socket with panel-accessible SIM socket 1x full-size mini-PCIe socket with internal SIM socket (mux. with mSATA) 2x full-size mini-PCIe sockets (USB signals only) with internal SIM sockets

Power Supply
DC Input	1x 3-pin pluggable terminal block for 8V to 35V DC input
Remote Ctrl. & Status Output	1x 10-pin (2x5) wafer connector for remote on/off control and status LED output
Mechanical
Dimension	240 mm (W) x 225 mm (D) x 79 mm (H)
Weight	3.3 Kg
Mounting	Wall-mount with damping brackets (Standard) or DIN-rail mount (optional)

Environmental
Operating Temperature	-40°C ~ 70°C /*
Storage Temperature	-40°C ~ 85°C
Humidity	10%~90% , non-condensing
Vibration	IEC61373:2010, Category 1, Class B Body mounted (part of EN50155)
Shock	IEC61373:2010, Category 1, Class B Body mounted (part of EN50155)

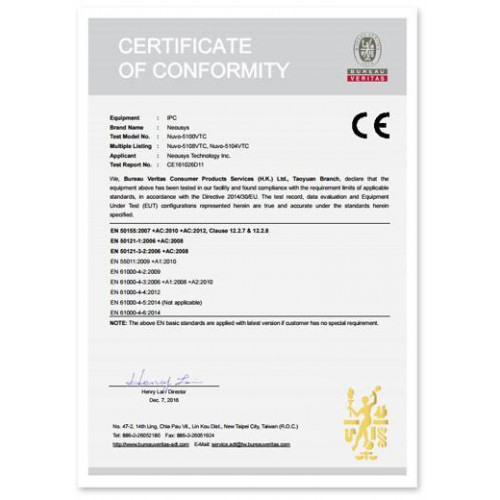

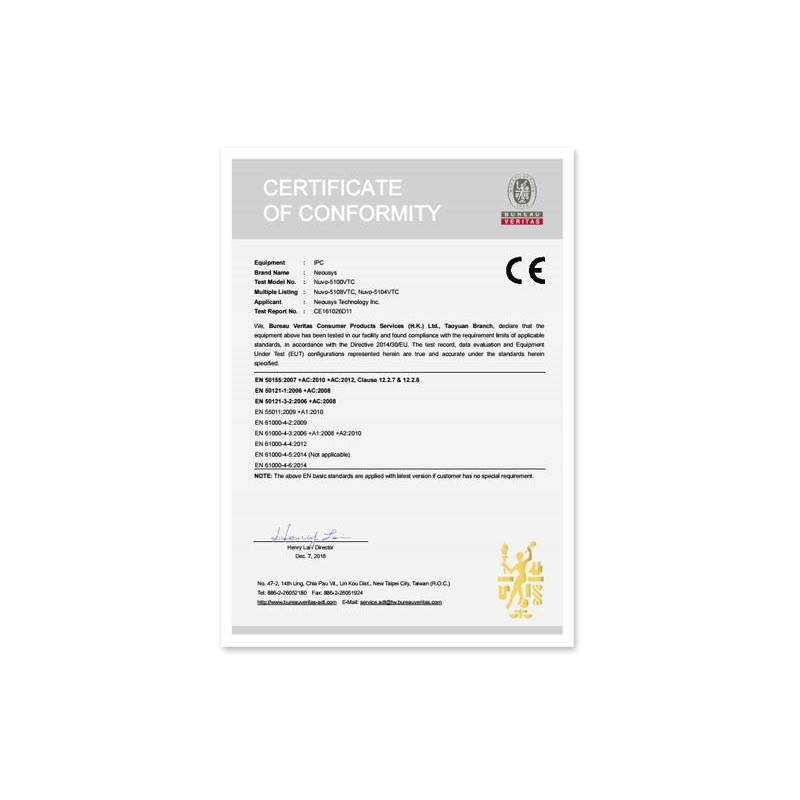

Certification	EN 50155/ EN45545 E-Mark (Nuvo-5108VTC) CE/ FCC Class A, according to EN 55022, EN 55024 & EN 55032

* The CPU loading is applied using Passmark® BurnInTest 8.0. For detail testing criteria, please contact Neousys Technology
** For sub-zero operating temperature, a wide temperature HDD drive or Solid State Disk (SSD) is required.
