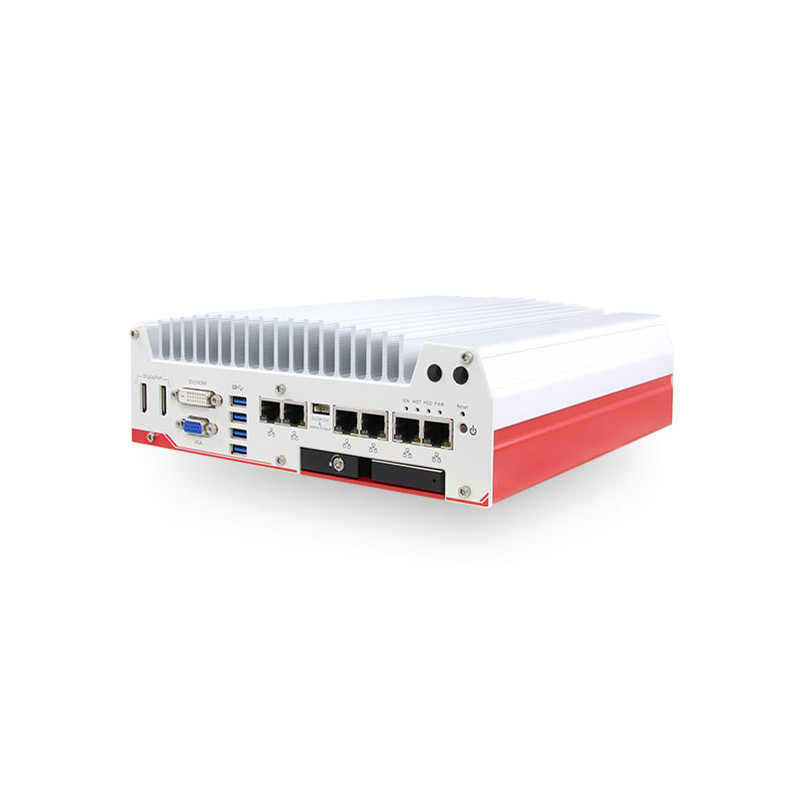

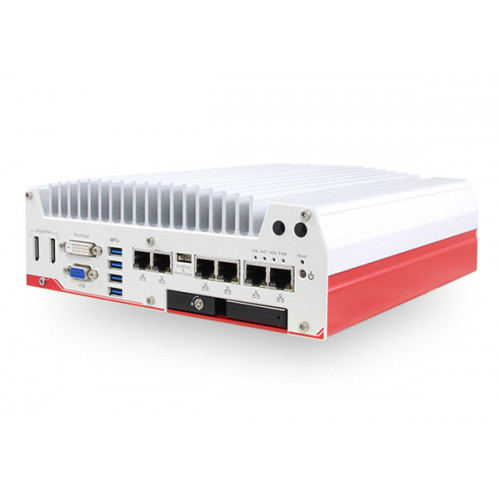

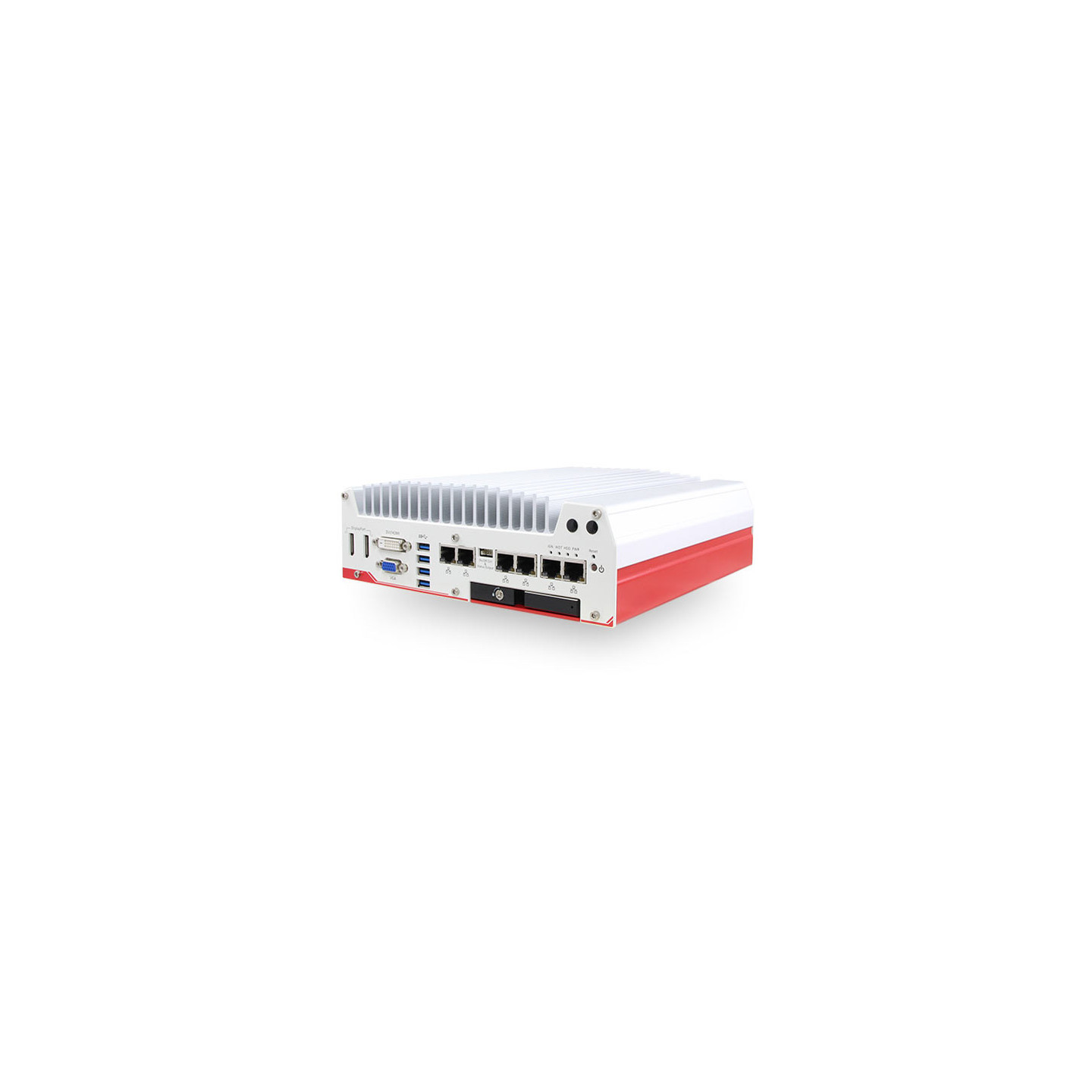

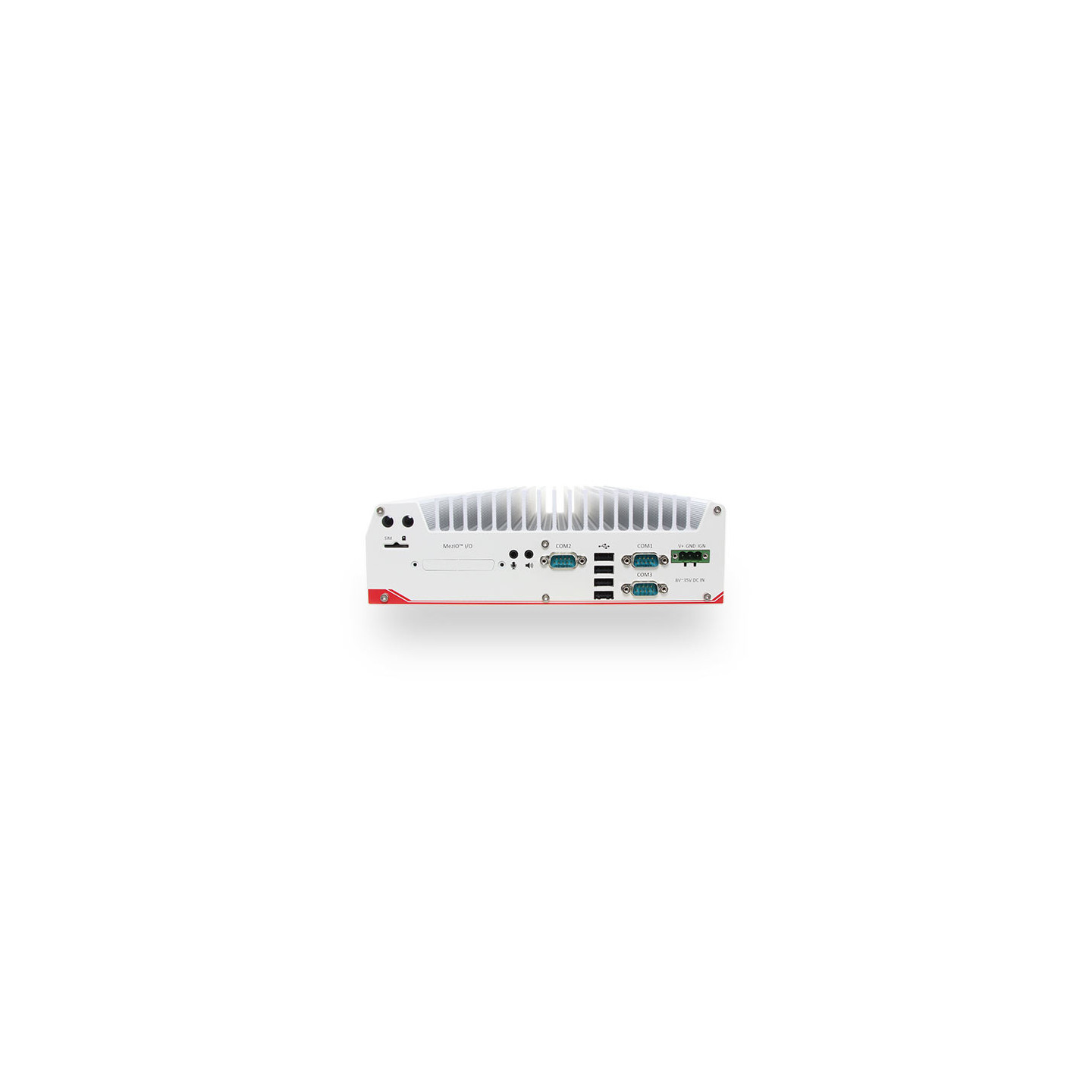

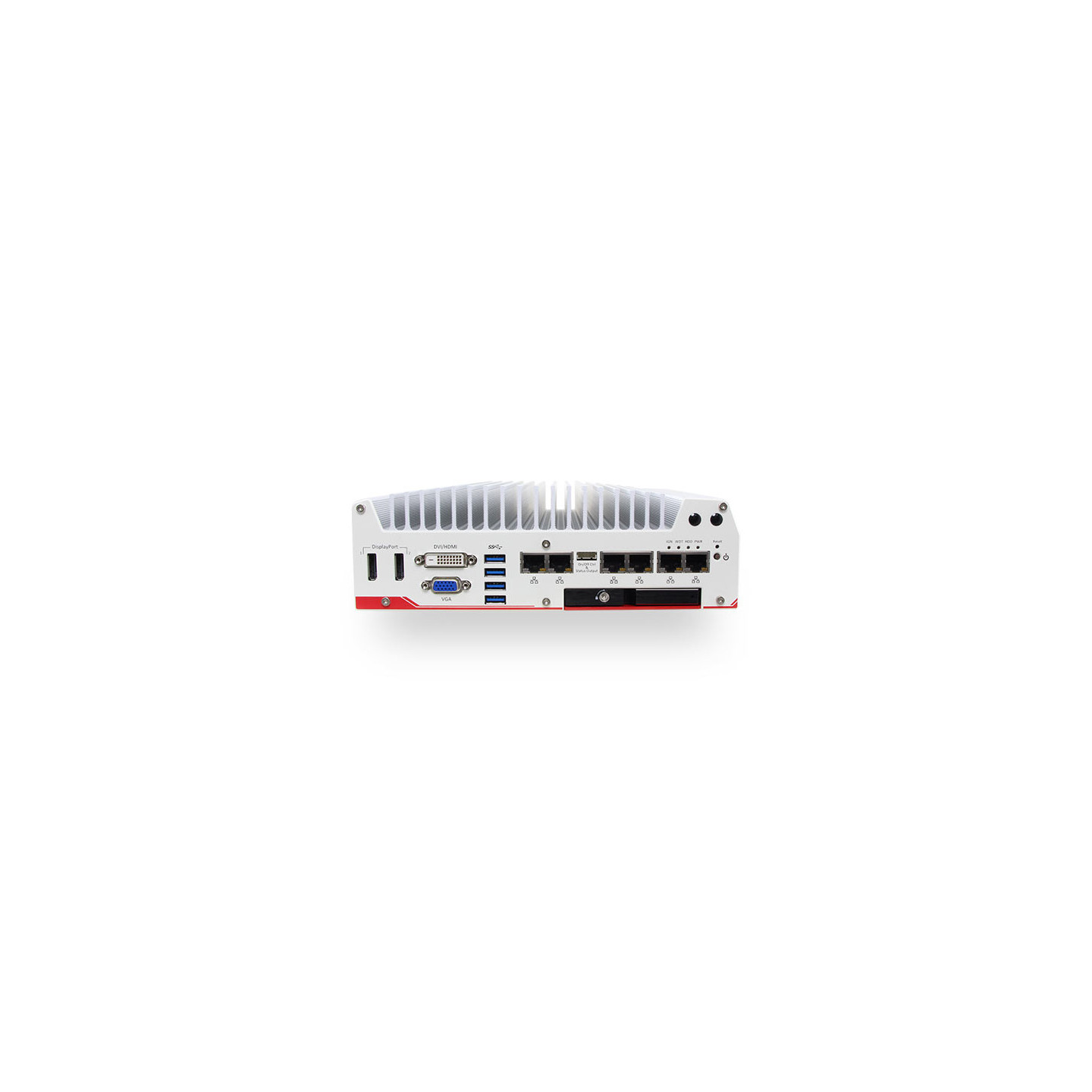

NEOUSYS Nuvo-5000LP

Name: NEOUSYS Nuvo-5000LP
Brand: NEOUSYS
SKU: Nuvo-5000LP
Availability: OutOfStock
Rating: 5 (1 reviews)

Ordenador integrado rugged Intel® Core™ i7/i5/i3 de 6ª generación con 6x GbE, interfaz MezIO™ y chasis de bajo perfil

Contáctenos por este producto

CPU Intel® Core™ i7/i5/i3 de 6ª generación de 35 W/65 W
Interfaz MezIO™ para una fácil expansión de funciones
Robusto, amplio rango de temperatura de -25 °C a 70 °C, funcionamiento sin ventilador
Hasta 6 puertos GigE, compatibles con tramas gigantes de 9,5 KB
Hasta 32 GB, DDR4-2133 SODIMM

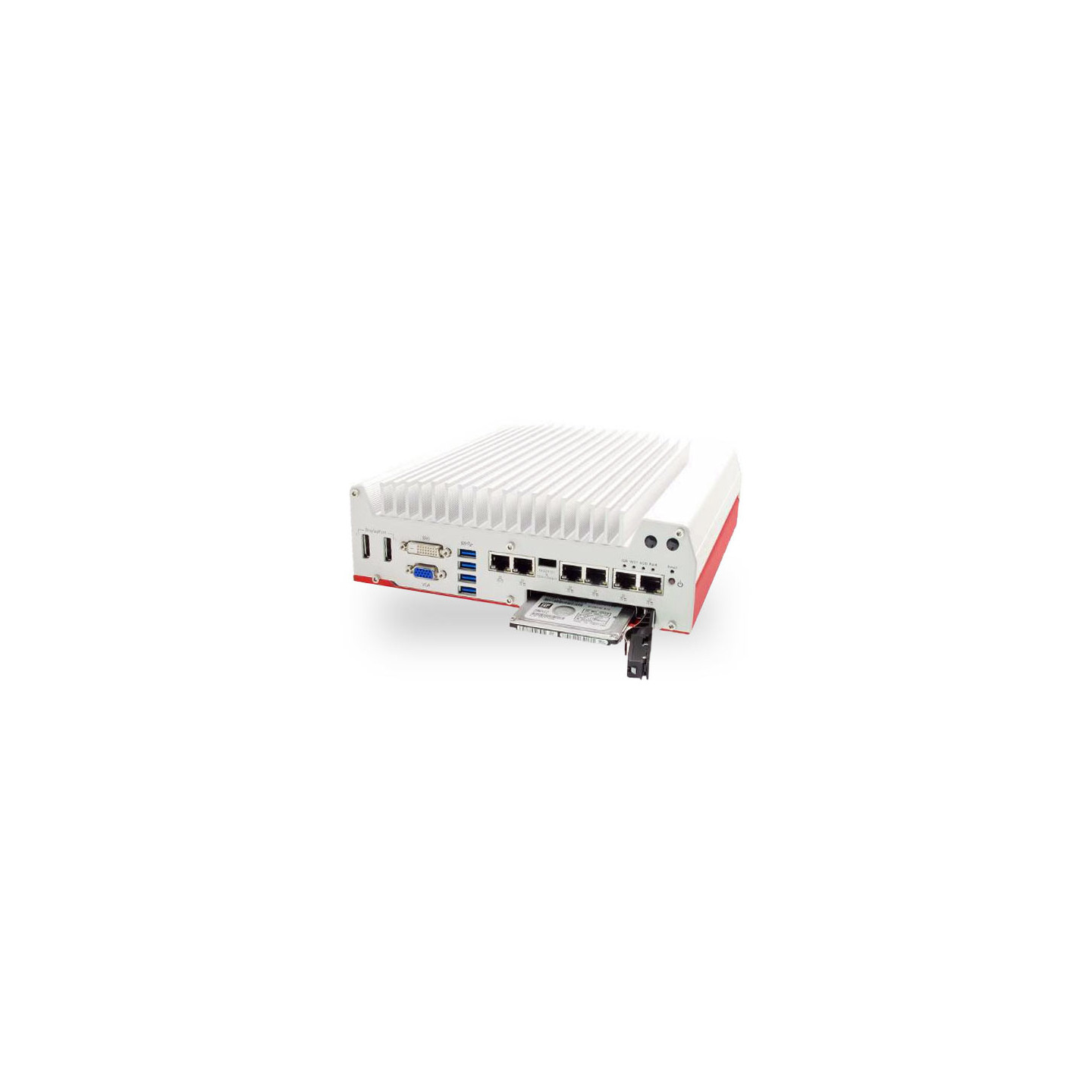

Un disco duro/SSD de 2,5" intercambiable en caliente y un disco duro/SSD fijo de 2,5", compatible con RAID 0/1
Admite dos unidades de disco duro/SSD SATA de 2,5" con RAID 0/1
Triple pantalla independiente VGA/DVI/DP, compatible con 4K2K
Diseño de perfil bajo de 77 mm

Visión general

Nuvo-5002LP/5006LP es la versión de perfil bajo de la familia Nuvo-5000. Cuenta con un chasis de perfil bajo, que reduce su altura a 77 mm, y mantiene una temperatura de funcionamiento extraordinaria de 25 °C a 70 °C. Para aquellos que exigen una potencia de cálculo variada, Nuvo-5002LP/5006LP admite CPU de tipo zócalo para una instalación flexible de la CPU. Puede elegir Intel® Core™ i7/i5/i3 de 6ª generación, con un TDP de 35 W a 65 W, de acuerdo con su consideración de rendimiento y entorno operativo.

El ordenador integrado sin ventilador Nuvo-5002LP/5006LP hereda funciones completas de E/S, como GbE, USB 3.1 Gen1/USB 2.0, COM y VGA/DVI/DP, de Nuvo-5000E/P. También incorpora la interfaz MezIO™ de Neousys para una mayor expansión de E/S. Al instalar el módulo MezIO™ opcional, Nuvo-5002LP/5006LP pasa inmediatamente de un controlador integrado típico a una plataforma de aplicaciones robusta que incluye 11 puertos COM, 32 canales DIO, control de potencia de encendido o E/S personalizadas específicas de la aplicación.

Información sobre pedidos

Nuvo-5002LP

Ordenador integrado sin ventilador Intel® Core™ de 6ª generación de bajo perfil con 2x GbE y MezIO™

Nuvo-5006LP

Ordenador integrado sin ventilador Intel® Core™ de 6ª generación de bajo perfil con 6x GbE y MezIO™

PoE+ 802.3at opcional para puertos GbE 3 ~ 6

Módulos MezIO® compatibles

El módulo MezIO® de Neousys ofrece señales de ordenador, carriles de alimentación y señales de control a través de un conector de alta velocidad. Transforma los sistemas embebidos de Neousys en sistemas específicos para aplicaciones con E/S orientadas a la aplicación, como RS-232/422/485, DIO aislado y control de potencia de encendido.

Accesorio/Opción

DINRAIL-O

Conjunto de montaje en carril DIN para la serie Nuvo-5000LP

PA-120W-OW

Adaptador de corriente CA/CC de 120 W 20 V/6 A; 18AWG/120cm; terminales de extremo de cable para bloque de terminales, temperatura de funcionamiento: -30 a 70 °C

Detalle de productos

Descarga

Manual

Nuvo-5000-series-User-Manual-Rev_A1

Descarga: (4.48MB)

Hoja de datos

nuvo-5000lp-intel-6th-fanless-embedded-computer

Descarga: (246.91KB)

System Core
Processor	Core™ i7-6700 (8M Cache, 3.4/4.0 GHz, 65W TDP)* Core™ i5-6500 (6M Cache, 3.2/3.6 GHz, 65W TDP)* Core™ i3-6100 (3M Cache, 3.7 GHz, 51W TDP)* Pentium® G4400 (3M Cache, 2.4 GHz, 54W TDP)* Celeron® G3900 (2M Cache, 2.8 GHz, 51TDP)* Core™ i7-6700TE (8M Cache, 2.4/3.4 GHz, 35W TDP) Core™ i5-6500TE (6M Cache, 2.3/3.3 GHz, 35W TDP) Core™ i3-6100TE (4M Cache, 2.7 GHz, 35W TDP) Pentium® G4400TE (3M Cache, 2.4 GHz, 35W TDP) Celeron® G3900TE (2M Cache, 2.3 GHz, 35W TDP)
Chipset	Intel® Q170 Platform Controller Hub
Graphics	Integrated Intel® HD Graphics 530 (Core™ i7/i5/i3) Integrated Intel® HD Graphics 510 (Pentium®)
Memory	Up to 32GB DDR4-2133 SDRAM (two SO-DIMM slots)
AMT	Supports Intel® AMT 11.0
TPM	Supports TPM 2.0

I/O Interface
Ethernet	2x Gigabit Ethernet ports by Intel® I219 and I210 (Nuvo-5002L/P) 6x Gigabit Ethernet ports by Intel® I219 and 5x I210 (Nuvo-5006L/P)
PoE+	Optional IEEE 802.3at PoE+ PSE for GbE Port 3 - 6, 80 W total power budget
USB	4x USB 3.1 Gen1 ports via native XHCI controller 4x USB 2.0 ports

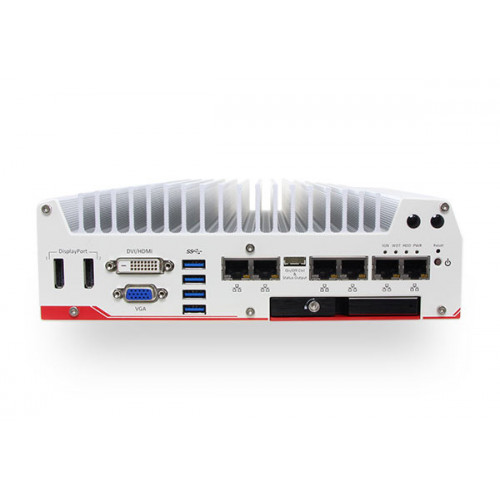

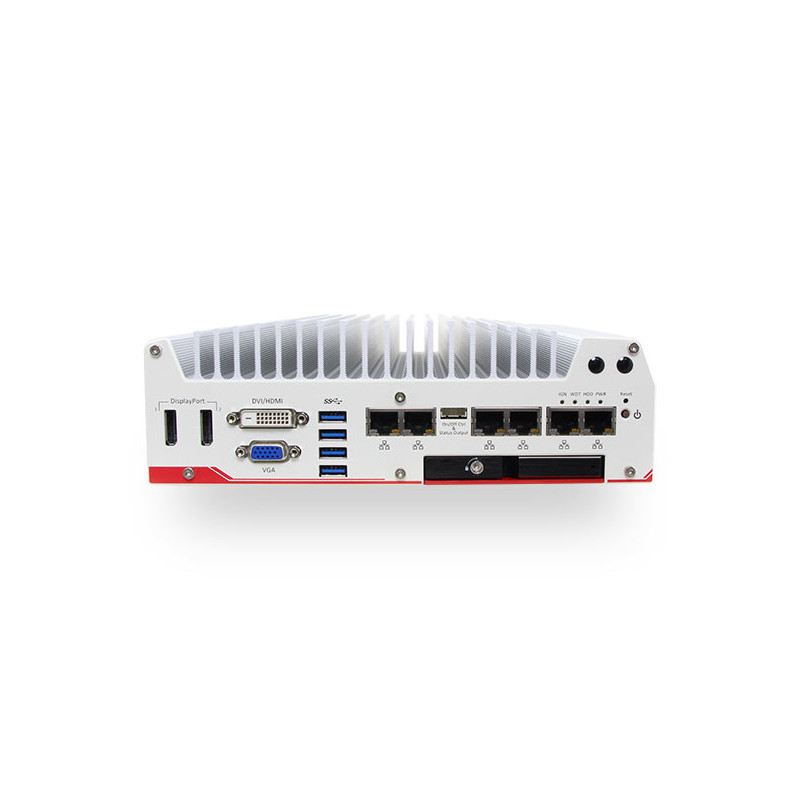

Video Port	1x stacked VGA + DVI-D connector 2x DisplayPort connectors, supporting 4K2K resolution (triple-independent display support)

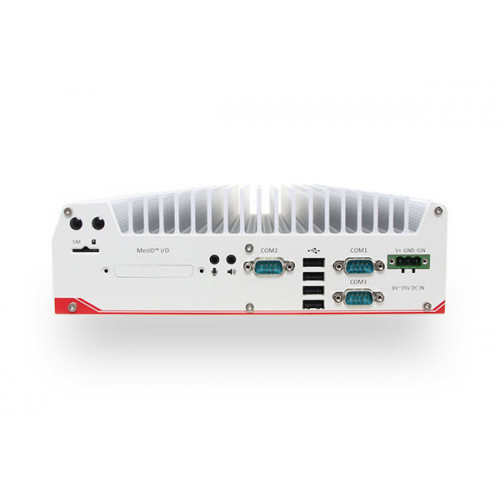

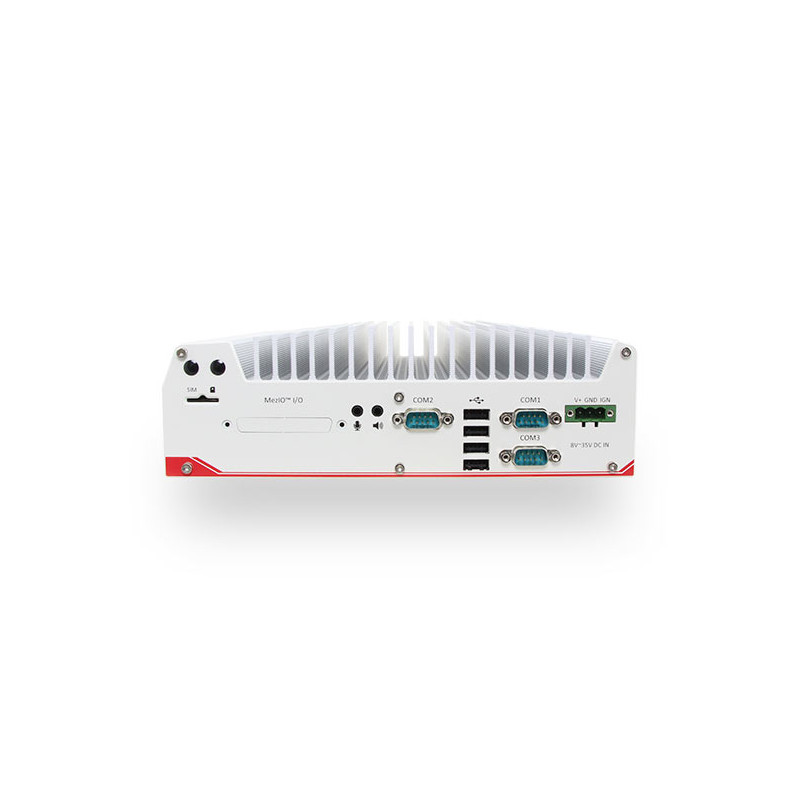

Serial Port	Port 2x software-programmable RS-232/422/485 port (COM1 & COM3) 1x RS-232 port (COM2)
Audio	1x Mic-in and 1x Speaker-out

Storage Interface

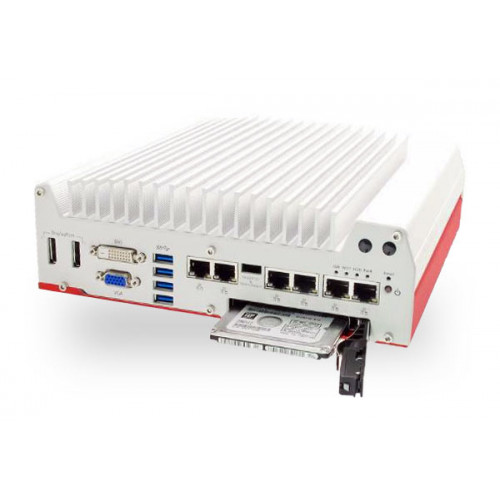

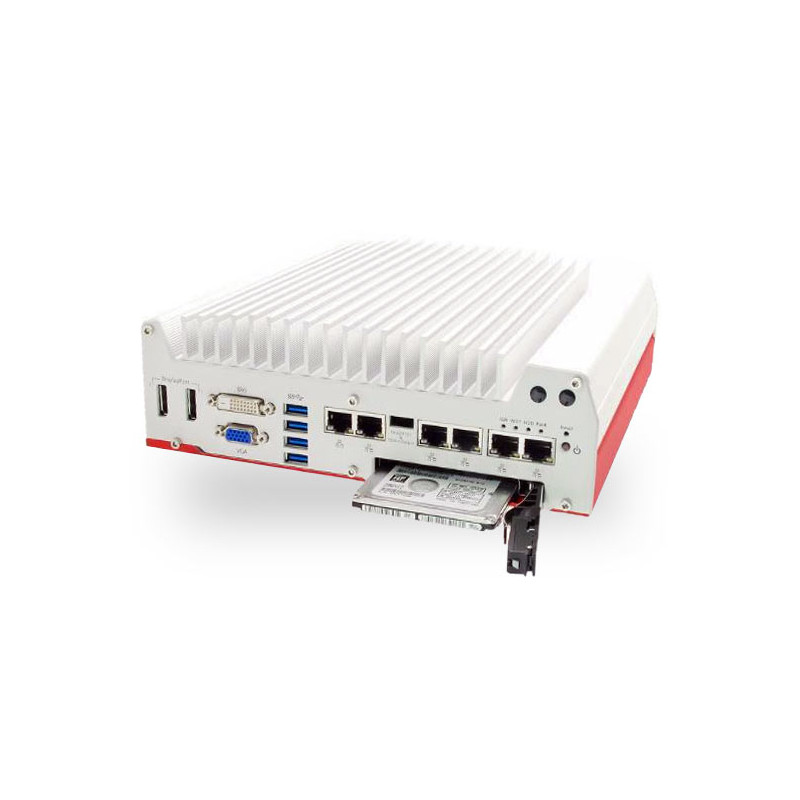

SATA Interface	1x hot-swappable tray for 2.5" HDD/SSD installation 1x Internal SATA port for 2.5" HDD/SSD installation, supporting RAID 0/1
mSATA	1x full-size mSATA port (mux with mini-PCIe)

Expansion Bus
Mini PCI-E	1x internal mini PCI Express socket with front-accessible SIM socket 1x internal mini PCI Express socket with internal SIM socket (mux. with mSATA)
Expandable I/O	1x MezIO™ expansion port for Neousys MezIO™ modules

Power Supply
DC Input	1x 3-pin pluggable terminal block for 8V to 35V DC input
Remote Ctrl. & Status Output	1x 10-pin (2x5) wafer connector for remote on/off control and status LED output
Mechanical
Dimension	240 mm (W) x 225 mm (D) x 77 mm (H)
Weight	3.1 Kg (including 2.5" HDD and DDR4 SODIMM)
Mounting	Wall-mounting (standard) or DIN-Rail mounting (optional)

Environmental
Operating Temperature	with i7-6700TE, i5-6500TE, i3-6100TE, Pentium G4400TE (35W TDP) -25°C ~ 70°C ** with i7-6700, i5-6500, i3-6100 (65W/51W TDP) -25°C ~ 70°C /* (configured as 35W mode) -25°C ~ 50°C /* (configured as 65W/51W mode)
Storage Temperature	-40°C ~ 85°C
Humidity	10%~90% , non-condensing
Vibration	Operating, 5 Grms, 5-500 Hz, 3 Axes (w/ SSD, according to IEC60068-2-64)
Shock	Operating, 50 Grms, Half-sine 11 ms Duration (w/ SSD, according to IEC60068-2-27)
EMC	CE/FCC Class A, according to EN 55022, EN 55024 & EN 55032

* For i7-6700 running at 65W mode, the high operating temperature shall be limited to 50°C and thermal throttling may occur when sustained full-loading applied. Users can configure CPU power in BIOS to obtain higher operating temperature.
** For sub-zero operating temperature, a wide temperature range HDD drive or Solid State Disk (SSD) is required.
