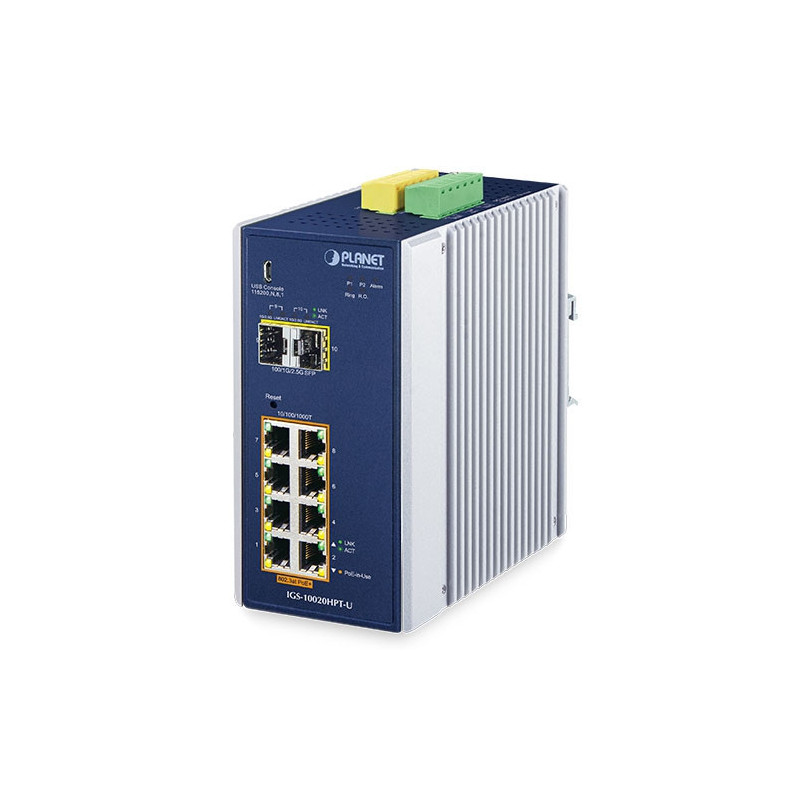

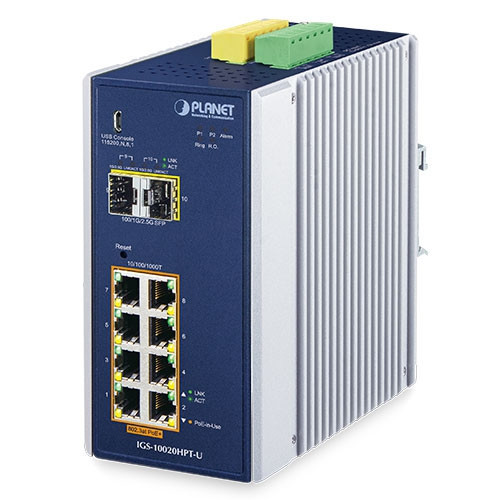

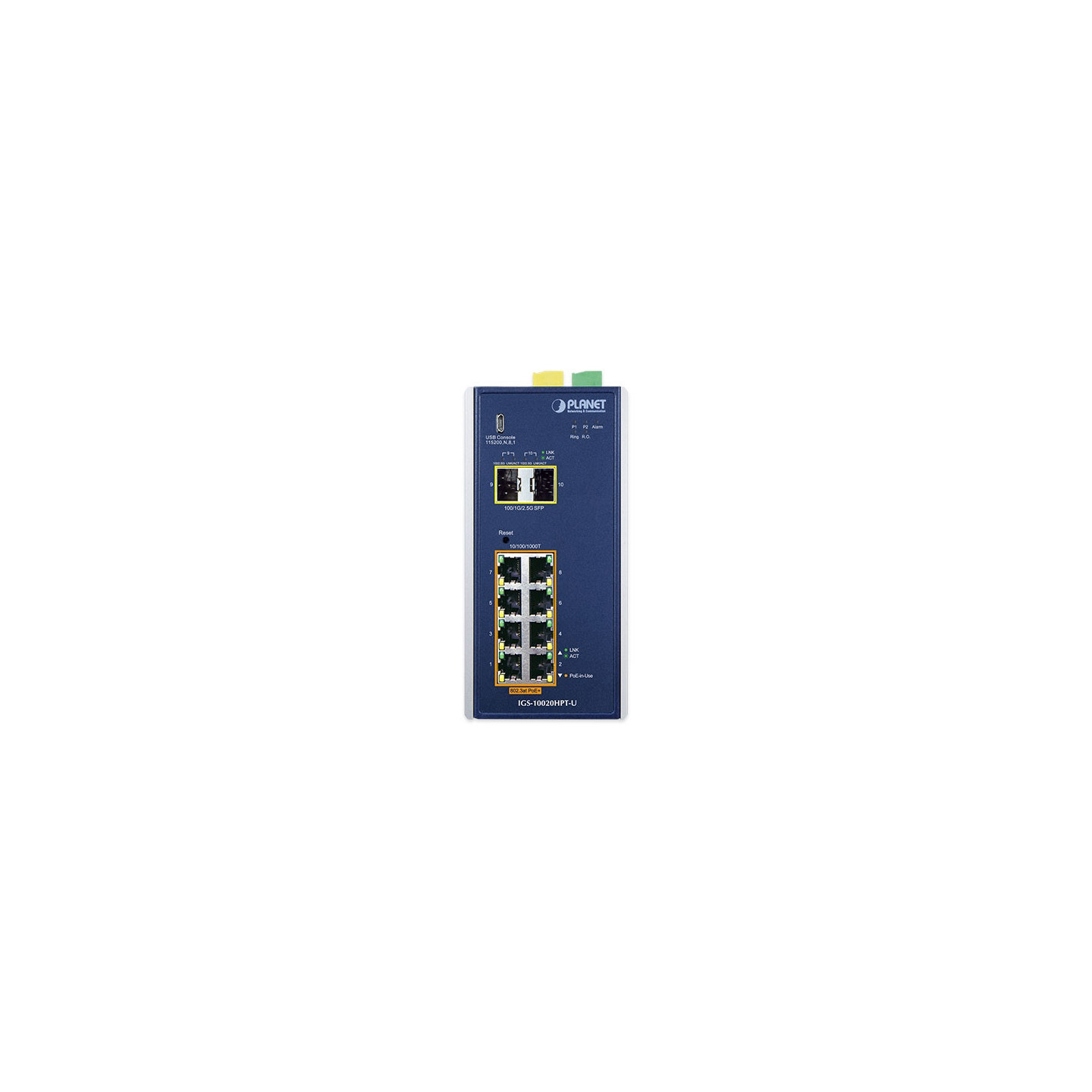

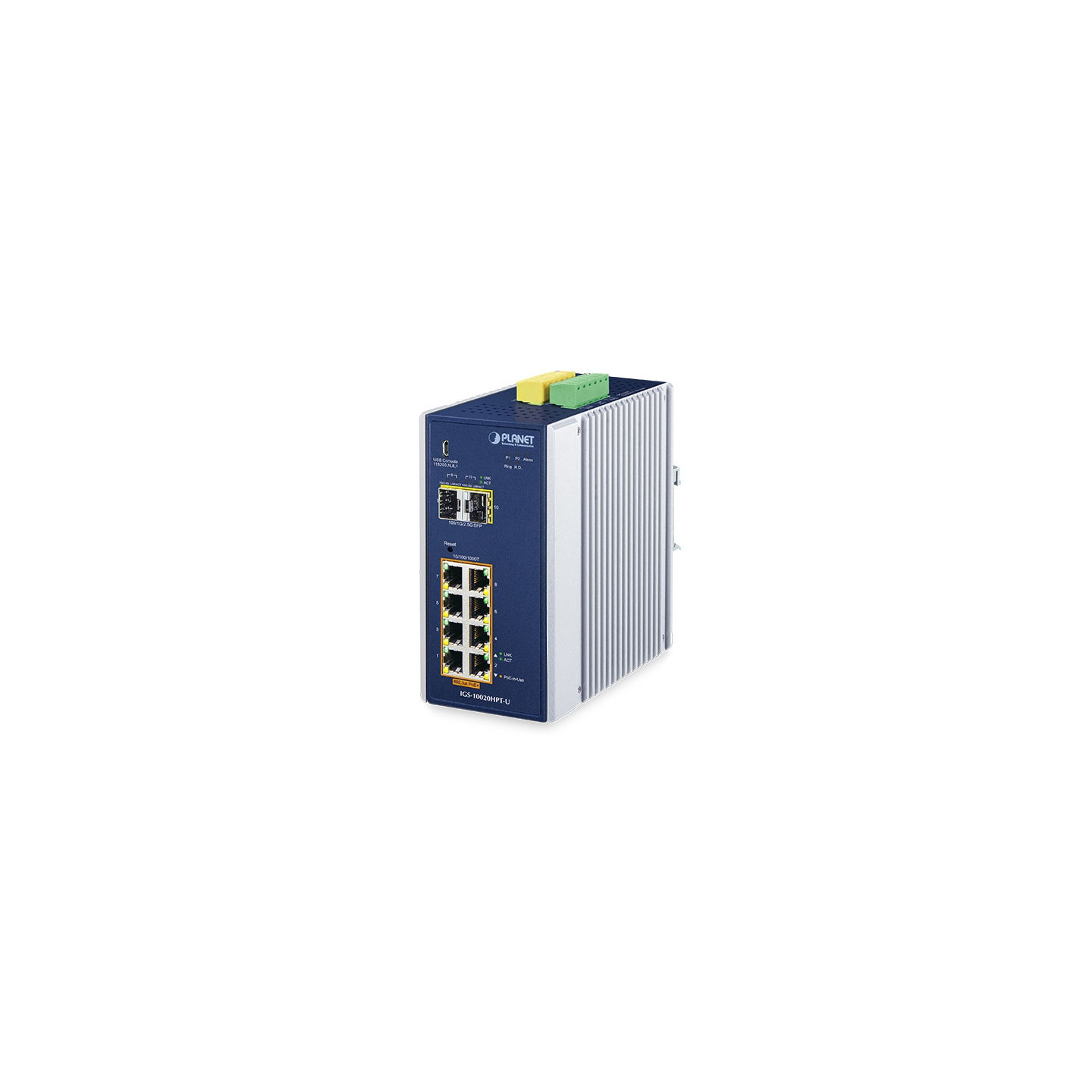

Switch industrial de 8 puertos 10/100/1000T 802.3at PoE + 2 puertos 1G/2.5G SFP
El Switch Gigabit 802.3at PoE+ de 8 puertos de PLANET Industrial, serie IGS-10020HPT, está equipado con una carcasa metálica resistente IP30 para un funcionamiento estable en entornos industriales pesados. Por lo tanto, la serie IGS-10020HPT proporciona un alto nivel de inmunidad contra la interferencia electromagnética y las sobretensiones eléctricas intensas que generalmente se encuentran en los pisos de las plantas o en los gabinetes de control de tráfico en las aceras.
Al ser capaz de operar en un amplio rango de temperatura de -40 a 75 grados C, la serie IGS-10020HPT se puede colocar en casi cualquier entorno difícil. La serie IGS-10020HPT también permite el montaje en carril DIN o en pared para un uso eficiente del espacio del armario.
Versión IGS-10020HPT:3
IGS-10020HPT-U:1
Puertos de cobre 8 puertos 10/100/1000BASE-T RJ45 auto-MDI/MDI-X
Tragamonedas SFP/mini-GBIC 2 puertos SFP mini-GBIC 100/1000/2500BASE-X (puerto 9 y puerto 10)
Consola IGS-10020HPT: 1 puerto serie RJ45 a RS232 (115200, 8, N, 1)
IGS-10020HPT-U: 1 puerto serie USB (115200, 8, N, 1)
Botón de reinicio < 5 segundos: reinicio del sistema
> 5 segundos: Predeterminado de fábrica
Recinto Carcasa de aluminio IP30
Instalación Kit de carril DIN y kit de montaje en pared

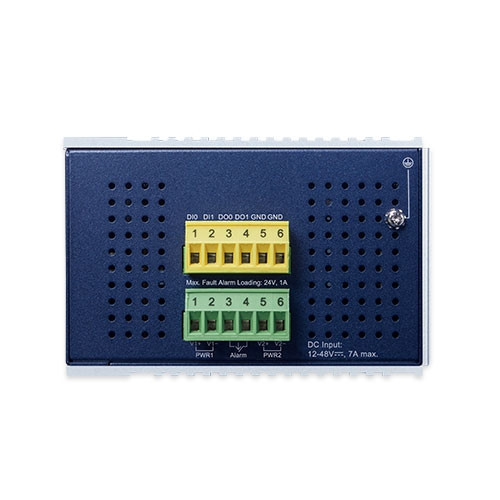

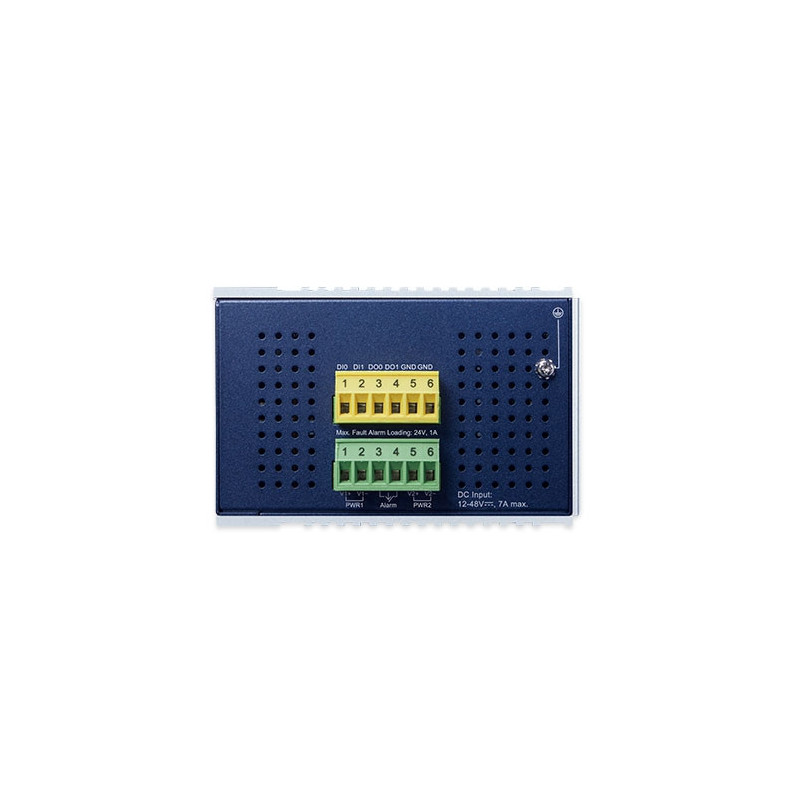

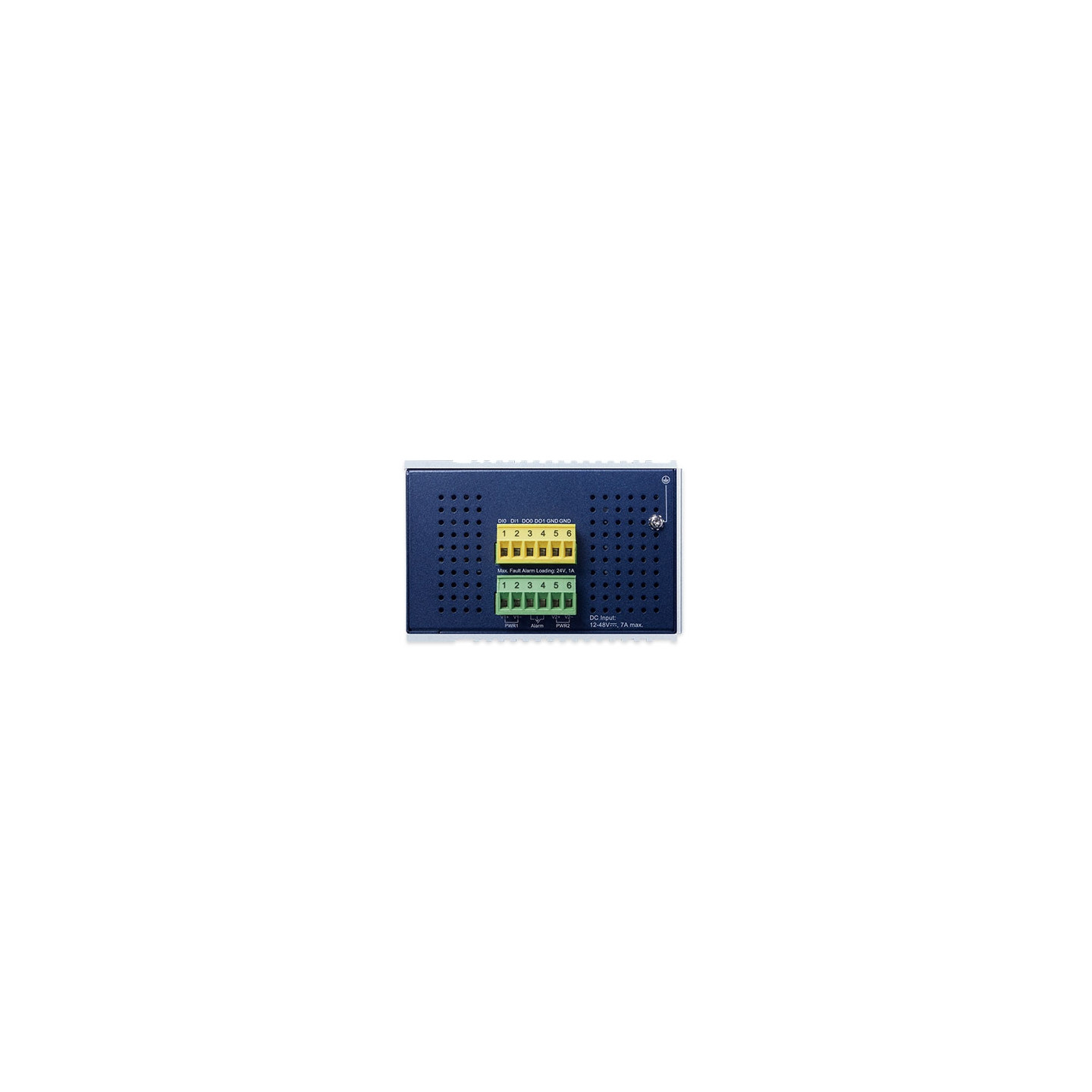

Conector Bloque de terminales extraíble de 6 pines para entrada
de alimentación Pin 1/2 para Power 1, Pin 3/4 para alarma de fallo, Pin 5/6 para Power 2
Bloque de terminales extraíble de 6 pines para interfaz
DI/DO Pin 1/2 para DI 1 y 2, Pin 3/4 para DO 1 y 2, Pin 5/6 para GND
Alarma Una salida de relé para corte de energía. Capacidad de transporte de corriente del relé de alarma: 1A @ DC 24V
DI/DO 2 Entrada digital (DI): Nivel 0: -24 V ~ 2,1 V (±0,1 V)
Nivel 1: 2,1 V ~ 24 V (±0,1 V)
Carga de entrada a 24 V CC, 10 mA máx.
2 Salida digital (DO): Colector abierto a 24 V CC, 100 mA máx.
Dimensiones (ancho x fondo x alto) 76,8 x 107,3 x 152 mm
Peso IGS-10020HPT: 1096g
IGS-10020HPT-U: 1085g
Requisitos de alimentación IGS-10020HPT:DC 12-48V
IGS-10020HPT-U: DC 12-54V
Consumo de energía IGS-10020HPT:
255 vatios/870BTU
(carga completa con función PoE)
IGS-10020HPT-U:
250 vatios/853BTU
(carga completa con función PoE)
Protección contra descargas electrostáticas 6KV CC
Protección EFT 6KV CC

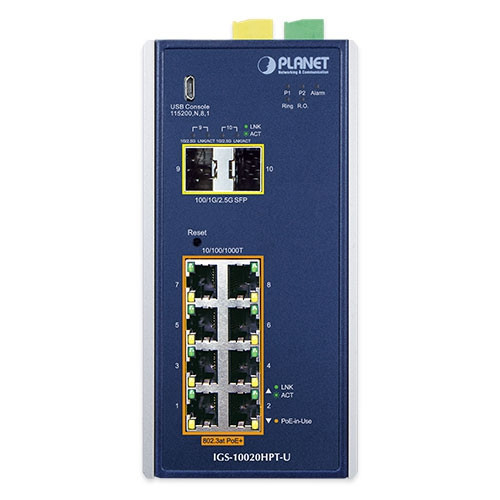

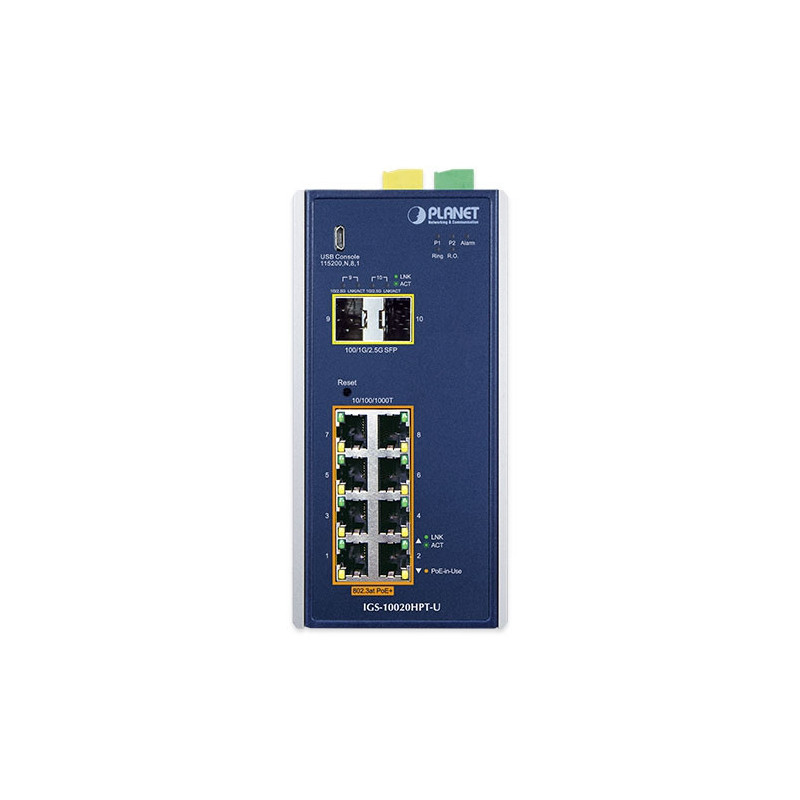

Indicador LED IGS-10020HPT:
Sistema:
Alimentación 1 (verde)
alimentación 2 (verde)
Alarma de fallo (verde) Anillo (verde)
R.O. (propietario del anillo) (verde)
por puertos RJ45 10/100/1000T:
PoE en uso (ámbar)
LNK/ACT (verde)
Por interfaz SFP 100/1000/2500BASE-X:
LNK/ACT (verde)
1G/2.5G (ámbar)
IGS-10020HPT-U:
Sistema:
Alimentación 1 (verde)
alimentación 2 (verde)
Alarma de fallo (rojo)
Anillo (verde)
R.O. (propietario del anillo) (verde)
por puertos RJ45 10/100/1000T:
PoE en uso (ámbar)
LNK/ACT (verde)
por 100/1000/2500BASE-X SFP Interface:
LNK/ACT (verde)
1G/2.5G (ámbar)
Arquitectura de conmutadores Almacenamiento y reenvío
Estructura de conmutadores 26 Gbps/sin bloqueo
Rendimiento (paquete por segundo) 19.34Mpps@ paquete de 64 bytes
Tabla de direcciones Entradas de 8K, aprendizaje automático de direcciones de origen y antigüedad
Búfer de datos compartidos 4 Mbits
Control de caudal Fotograma de pausa IEEE 802.3x para dúplex
completo Contrapresión para semidúplex
Bastidor Jumbo 9Kbytes
Estándar PoE Alimentación a través de Ethernet Plus / PSE IEEE 802.3at
Tipo de fuente de alimentación PoE Tramo final
Salida de alimentación PoE Por puerto 52 V/54 V CC, 350 mA; máx. 15,4 vatios (IEEE 802.3af) Por puerto:
52 V.54 V CC, 590 mA; máx. 36 vatios (IEEE 802.3at)
Asignación de pines de alimentación 1/2(+), 3/6(-)
Presupuesto de energía PoE IGS-10020HPT:
60 W máximo (entrada de alimentación de 12 V CC)
120 W máximo (entrada de alimentación de 24 V CC)
240 W máximo (entrada de alimentación de 48 V CC)
IGS-10020HPT-U:
60 W máximo (entrada de alimentación de 12 V CC)
120 W máximo (entrada de alimentación de 24 V CC)
240 W máximo (entrada de alimentación de 54 V CC)
Número máx. de PD de clase 2 @ 7 vatios 8
Número máximo de PD de clase 3 @ 15.4 vatios 8
Número máximo de PD de clase 4 @ 30,8 vatios 8
Modo de extensión PoE Alimentación de energía remota de hasta 100 m en modo estándar y 200 m en modo extendido
Configuración de puertos Deshabilitación/habilitación
de puertos Negociación automática Selección
de modo dúplex completo y semidúplex de 10/100/1000 Mbps Deshabilitación/habilitación del control de flujo
Estado del puerto Muestre el modo dúplex de velocidad de cada puerto, el estado del enlace, el estado del control de flujo,
el estado de la negociación automática, el estado del enlace troncal
Duplicación de puertos TX/RX/ambos
monitores 1 a 1
VLAN VLAN basada en etiquetas 802.1Q, hasta 255 grupos
de VLAN Tunelización Q-in-Q VLAN privada perimetral
(PVE)
VLAN basada en MAC VLAN
basada en protocolo VLAN
de voz MVRP
(registro de VLAN de multidifusión)
Hasta 4K grupos de VLAN, de 4094 ID de VLAN
Agregación de enlaces IEEE 802.3ad LACP/troncal
estática Admite 5 grupos de troncales con 10 puertos por grupo de troncales
QoS Basado en la clasificación del tráfico, prioridad estricta y prioridad de 8 niveles WRR
para el número
de puerto de conmutación
Prioridad
802.1p Campo DSCP/TOS de la etiqueta
VLAN 802.1Q en el paquete IP
Indagación IGMP Indagación IGMP (v1/v2/v3), hasta 255 grupos
de multidifusión Compatibilidad con el modo de consulta IGMP
Espionaje MLD Indagación MLD (v1/v2), hasta 255 grupos
de multidifusión Compatibilidad con el modo de consulta MLD
Lista de control de acceso ACL basada en IP/ACL
basada en MAC Hasta 123 entradas
Control de ancho de banda Control de
ancho de banda por puerto Entrada: 500 Kb ~ 1000 Mbps
Salida: 500 Kb ~ 1000 Mbps
Control de tormentas Unidifusión/Multidifusión/Difusión
IP Interfaces Máx. 8 interfaces VLAN
Tabla de enrutamiento Máx. 32 entradas de ruta
Protocolos de enrutamiento Enrutamiento estático de software IPv4 Enrutamiento
estático de software IPv6
Interfaces de administración básicas Consola USB; Telnet; Navegador; SNMP v1, v2c
Interfaces de gestión seguras SSHv2, TLSv1.2, SNMP v3
ONVIF Detección de
dispositivos ONVIF Monitoreo de
dispositivos ONVIF Mapa de planta
MIB SNMP RFC-1213 MIB-II
IF-MIB
RFC-1493 MIB
de puente RFC-1643 MIB
Ethernet RFC-2863 MIB
de interfaz RFC-2665 MIB
similar al éter RFC-2819 RMON MIB (Grupo 1, 2, 3 y 9)
RFC-2737 MIB
de entidad RFC-2618 MIB
de cliente RADIUS RFC-2933 IGMP-STD-MIB
RFC 3411 SNMP-Frameworks-MIB
IEEE 802.1X PAE
LLDP
MAU-MIB
MIB DE ALIMENTACIÓN A TRAVÉS DE Ethernet
Cumplimiento normativo FCC Parte 15 Clase A, CE
Pruebas de estabilidad IEC60068-2-32 (caída libre)
IEC60068-2-27 (choque)
IEC60068-2-6 (vibración)
Certificación e-Mark
Cumplimiento de normas IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3z Gigabit SX/LX
IEEE 802.3bz 2.5GBASE-X
IEEE 802.3x control de flujo y contrapresión
IEEE 802.3ad puerto troncal con LACP
IEEE 802.1D Protocolo
de árbol de expansión rápida IEEE 802.1w IEEE
802.1s Protocolo
de árbol de expansión múltiple Clase de servicio
IEEE 802.1p Etiquetado de VLAN IEEE 802.1Q Autenticación de puerto
IEEE 802.1x Control de
red IEEE 802.1ab LLDP
IEEE 802.3af Alimentación a través de Ethernet IEEE 802.3at Alimentación a través de Ethernet
más
OAM
IEEE 802.3ah IEEE 802.1ag Gestión de fallas de conectividad (CFM)
RFC 768 UDP
RFC 783 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 793
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
ITU-T G.8032 Anillo ERPS ITU-T
Y.1731 Supervisión de rendimiento
Temperatura de funcionamiento -40 ~ 75 grados C
Temperatura de almacenamiento -40 ~ 85 grados C
Humedad 5 ~ 95% (sin condensación)
