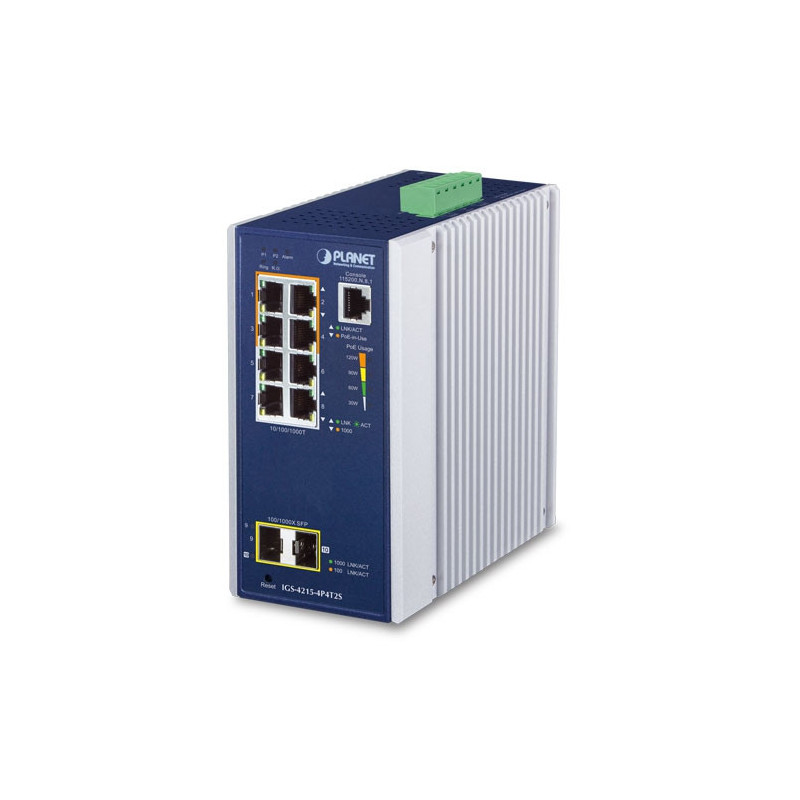

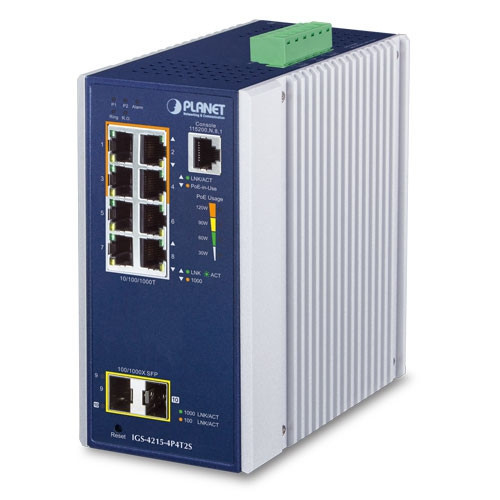

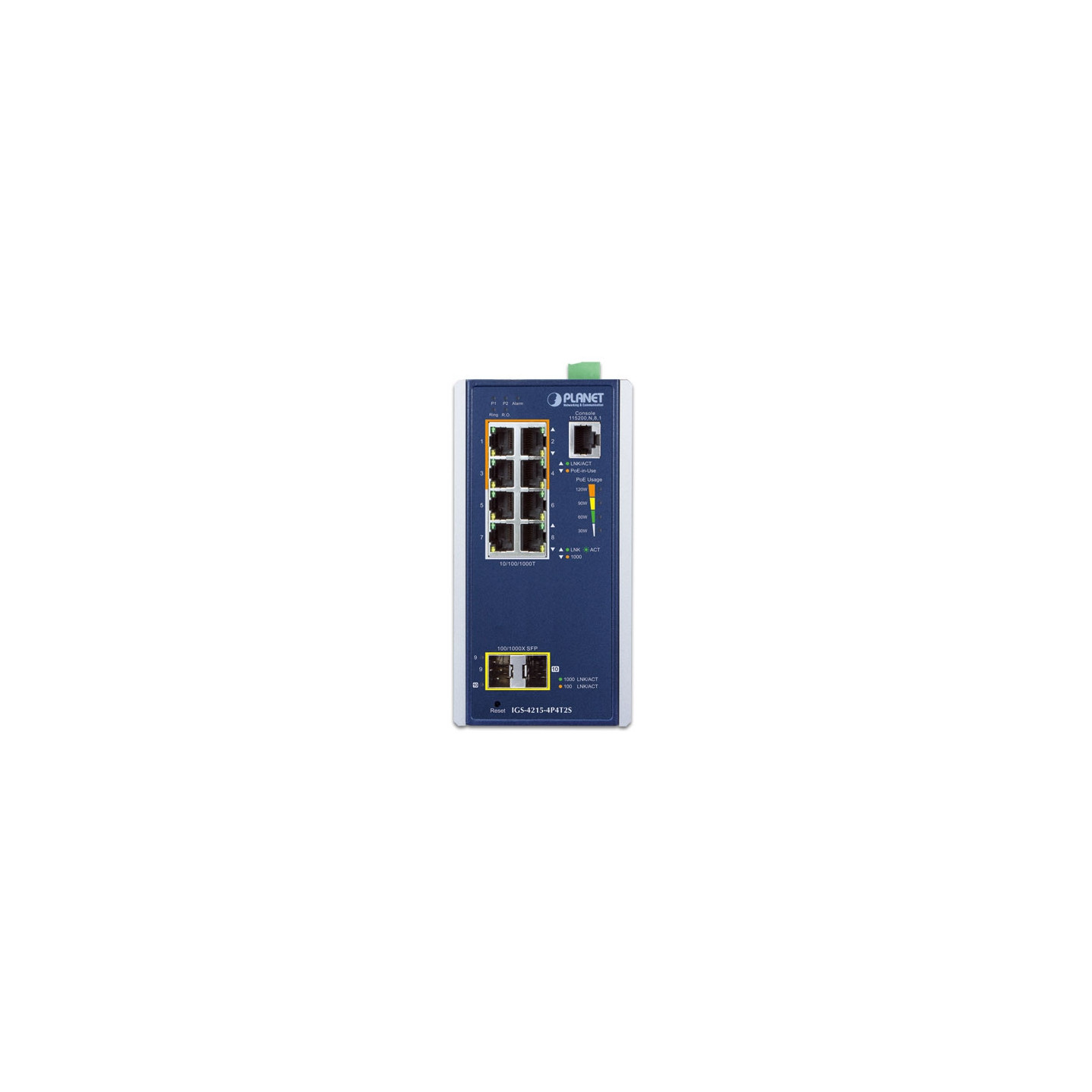

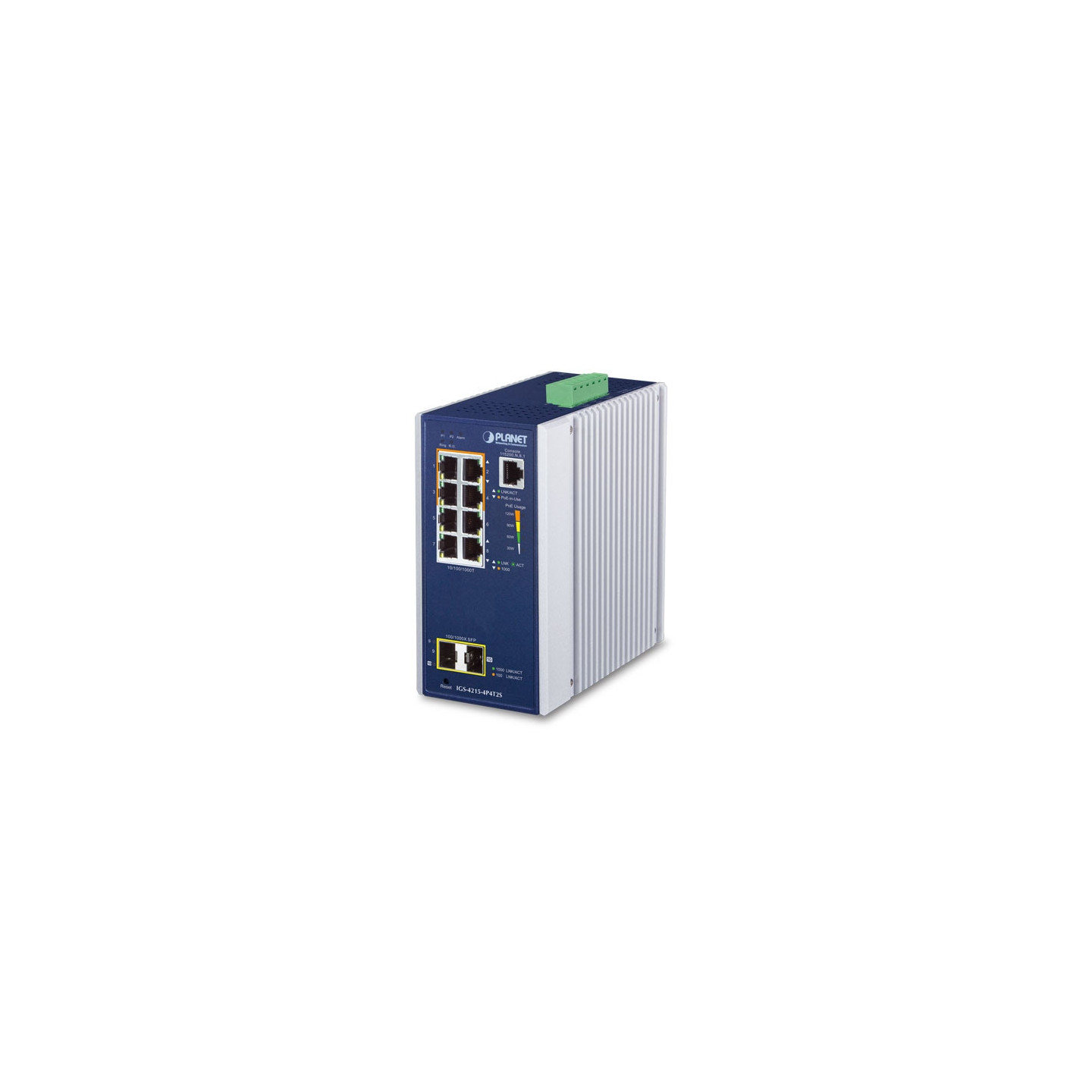

Switch industrial de 4 puertos 10/100/1000T 802.3at PoE + 4 puertos 10/100/1000T + 2 puertos 100/1000X SFP
Diseñado para ser instalado en entornos industriales pesados, el IGS-4215-4P4T2S es el nuevo modelo de la familia de switches Gigabit PoE+ gestionados L2/L4 de tipo carril DIN de grado industrial PLANET que cuenta con funciones PoE inteligentes PLANET para mejorar la disponibilidad de las aplicaciones empresariales críticas. Proporciona gestión de pila dual IPv6/IPv4 y motor de conmutación Gigabit L2/L4 incorporado junto con 4 puertos 10/100/1000BASE-T con PoE+ 802.3at de 36 vatios, 4 puertos de cobre Gigabit adicionales y otras 2 ranuras de fibra SFP 100/1000BASE-X adicionales para enlace ascendente de datos y vídeo. El IGS-4215-4P4T2S es capaz de funcionar de forma fiable, estable y silenciosa en cualquier entorno endurecido sin afectar a su rendimiento. Viene con un presupuesto de energía total de hasta 144 vatios para diferentes tipos de aplicaciones PoE y una temperatura de funcionamiento que oscila entre -40 y 75 grados C en una carcasa metálica resistente IP30.
Puertos de cobre Ocho puertos 10/100/1000BASE-T RJ45 auto-MDI/MDI-X (puertos 1 a 8)
Puerto de inyector PoE Cuatro puertos con función de inyector PoE+ 802.3af/802.3at (puertos 1 a 4)
Puertos SFP Dos interfaces SFP 1000BASE-SX/LX/BX (puertos 9 a 10)
compatibles con SFP 100BASE-FX
Consola 1 puerto serie RS232 a RJ45 (115200,8, N, 1)
Botón de reinicio < 5 segundos: reinicio del sistema
> 5 segundos: Predeterminado de fábrica

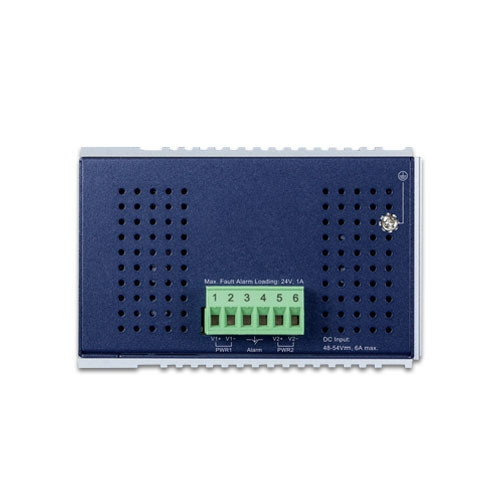

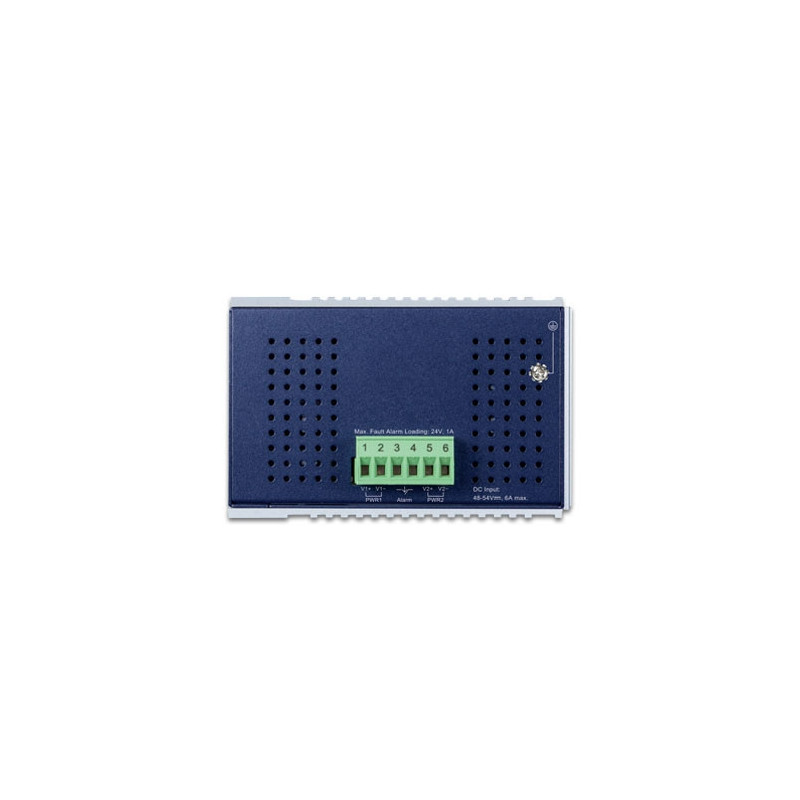

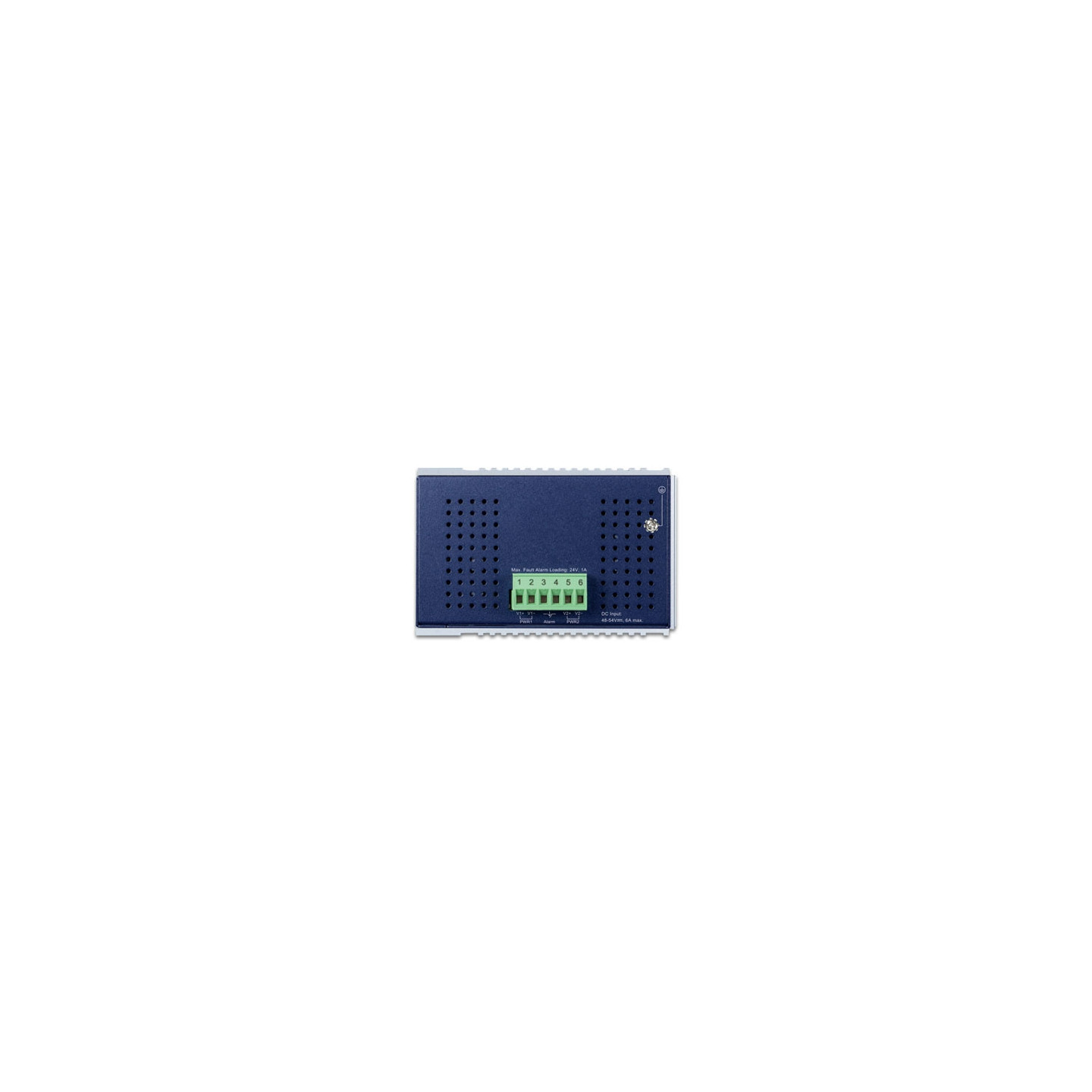

Conector Bloque
de terminales extraíble de 6 pines Pin 1/2 para Power 1; Pin 3/4 para alarma de fallo; Pin 5/6 para alimentación 2
Alarma Una salida de relé para corte de energía. Capacidad de transporte de corriente del relé de alarma: 1A @ 24V AC
Requisitos de alimentación 48 ~ 54 V CC, 6 A (máx.) (se recomiendan >51 V CC para salida PoE+)
Consumo de energía / Disipación Máx. 6,72 vatios/22,91 BTU (sistema encendido)
Máx. 156 vatios/531,96 BTU (carga completa)
Dimensiones (ancho x fondo x alto) 76,8 x 107,3 x 152 mm
Peso 1043 g
Recinto Carcasa de aluminio IP30
Instalación Kit de carril DIN y oído de montaje en pared
Protección contra descargas electrostáticas Descarga de contacto 6KV DC
Descarga de aire 8KV DC

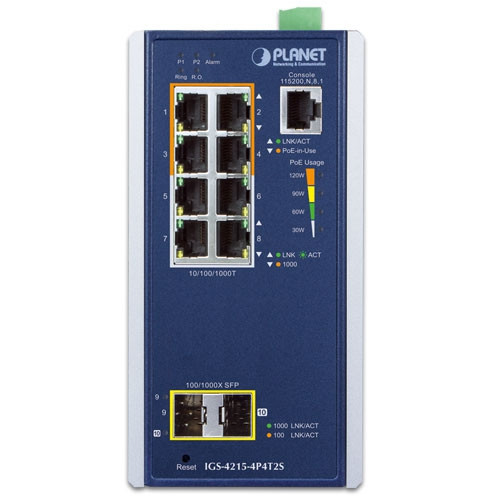

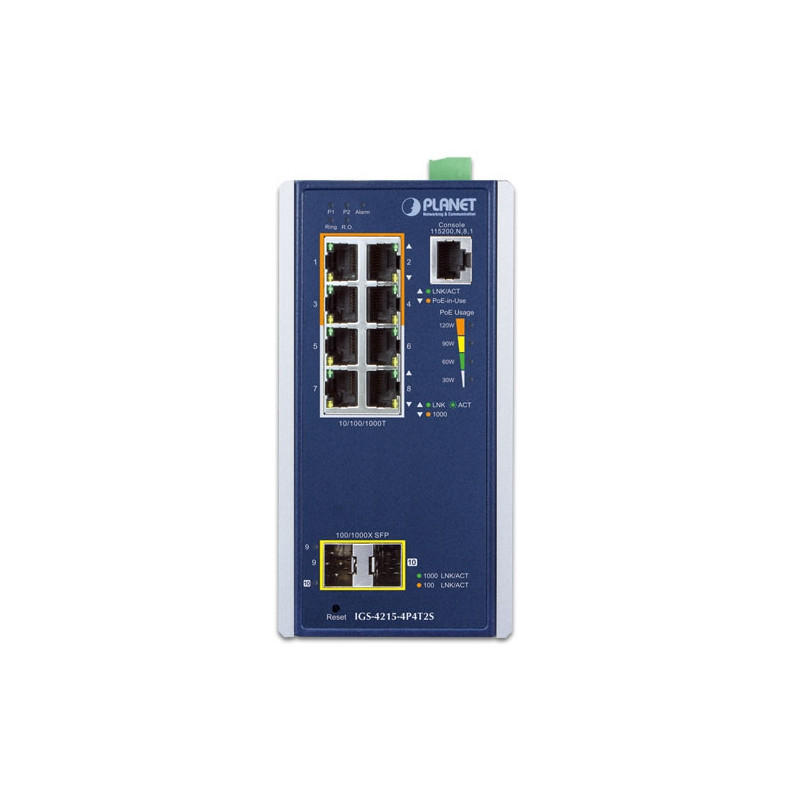

LED Sistema:
Alimentación 1 (verde)
Alimentación 2 (verde)
Alarma de falla (rojo)
Anillo (verde)
R.O. (verden)
por puertos 10/100/1000T RJ45 PoE+ (puerto 1 ~ puerto 4)
LNK/ACT (verde)
PoE en uso (ámbar)
por 10/100/1000T puertos RJ45 (puerto 5 ~ puerto 8)
LNK/ACT (verde)
1000 LNK (ámbar)
Por interfaz SFP: (Puerto 9 ~ Puerto 10)
1000 LNK/ACT (VerdeN)
100 LNK/ACT (Ámbar)
Uso de PoE:
30 W, 60 W, 90 W, 120 W (ámbar)
Arquitectura de conmutadores Almacenamiento y reenvío
Estructura de conmutadores 20 Gbps/sin bloqueo
Cambiar Throughput@64 bytes 14.8Mpps @64 bytes
Tabla de direcciones MAC 8K entradas
Búfer de datos compartidos 4,1 megabits
Control de caudal Fotograma de pausa IEEE 802.3x para dúplex
completo Contrapresión para semidúplex
Bastidor Jumbo 10 Kbytes
Estándar PoE Alimentación a través de Ethernet Plus / PSE IEEE 802.3at
Tipo de fuente de alimentación PoE Tramo final
Asignación de pines de alimentación 1/2(+), 3/6(-)
Salida de alimentación PoE Estándar
IEEE 802.3af - Por puerto 48 V ~ 51 V CC, máx. 15,4 vatios
Estándar
IEEE 802.3at - Por puerto 51 V ~ 54 V CC, máx. 36 vatios
Presupuesto de energía PoE Máximo 144 W (dependiendo de la potencia de entrada)
Número máx. de PD de clase 2 4
Número máx. de PD de clase 3 4
Número máx. de PD de clase 4 4
Gestión de PoE Verificación
de PD Alive Reciclaje de energía programado Programación de PoE
Monitoreo de
uso de
PoE Extensión de PoE
Modo PoE mejorado Estándar/Heredado/Fuerza
Detección en vivo de dispositivos PoE activos Sí
Reciclaje de energía PoE Sí, horario diario o predefinido
Programación de PoE 4 perfiles de programación
Modo de extensión PoE Sí, máx. hasta 250 metros
Duplicación de puertos TX/RX/Ambos
Monitor
de varios a 1 Hasta 4 sesiones
VLAN VLAN
etiquetada 802.1Q 802.1ad Tunelización Q-in-Q (apilamiento de VLAN)
VLAN de protocolo VLAN
de voz VLAN
privada (puerto protegido)
VLAN
de administración de GVRP
Hasta 256 grupos de VLAN, de 4094 ID de VLAN
Agregación de enlaces IEEE 802.3ad, LACP y troncal
estática Admite 5 grupos con 8 puertos por troncal
Protocolo de árbol de expansión Protocolo de árbol de expansión (STP) IEEE 802.1D Protocolo de árbol de expansión rápida (RSTP)
IEEE 802.1s Protocolo de árbol de expansión múltiple (MSTP)
STP BP, filtrado de BPDU y reenvío de BPDU
Indagación IGMP IPv4 IGMP snooping v2, v3
IGMP querier
Hasta 256 grupos de multidifusión
Espionaje MLD Indagación IPv6 MLD v2, v3, hasta 256 grupos de multidifusión
Lista de control de acceso IPv4/IPv6 ACL basada en IP/ACL
basada en MAC IPv4/IPv6 ACE basada en IP/MAC
QoS 8 ID de mapeo a colas de prioridad de 8 niveles Número
de puerto Prioridad
802.1p Precedencia DSCP/IP de paquetes
IPv4/IPv6 Basado en la clasificación del tráfico, prioridad estricta y WRR
Límite de velocidad de entrada/salida por puerto Control de ancho de banda
Anillo Compatible con ERPS y cumple con ITU-T G.8032
Tiempo de recuperación < 450 ms
Lista de control de acceso IPv4/IPv6 ACL basada en IP/ACL
basada en MAC IPv4/IPv6 ACE basada en IP/MAC ACE
máx. 256 entradas de ACL
Seguridad portuaria IEEE 802.1X – Autenticación
basada en puertos Cliente RADIUS integrado para cooperar con la autenticación de acceso de usuario RADIUS/TACACS+ del servidor
RADIUS
Seguridad MAC Enlace
de puerto IP-MAC Filtro
MAC Dirección MAC estática, máx. 256 entradas MAC estáticas
Seguridad mejorada DHCP Snooping y DHCP Option82
STP Protección de BPDU, filtrado de BPDU y reenvío de
BPDU Prevención
de ataques DoS Inspección
ARP Protección de fuente IP
Interfaces de administración básicas Consola RS232 a RJ45 Navegador
web Telnet
SNMP v1, v2c
Interfaces de gestión seguras SSHv2, TLS v1.2, SNMP v3
Gestión de sistemas Actualización de firmware por protocolo HTTP/TFTP a través de red
Ethernet Carga/descarga de configuración a través de HTTP/TFTP
LLDP protocolo
SNTP
PLANET Smart Discovery Utility PLANET
NMS System/CloudViewer
Gestión de eventos Registro del sistema Syslog
remoto/local
MIB SNMP RFC 1213 MIB-II
RFC 1215 Trampas genéricas
RFC 1493 MIB
de puente RFC 2674 Extensiones de MIB RFC
2737 Entidad MIB (versión 2)
RFC 2819 RMON (1, 2, 3, 9)
RFC 2863 MIB de grupo de interfaz RFC 3635 MIB
similar a Ethernet RFC 3621 MIB de Power Ethernet
Cumplimiento normativo FCC Parte 15 Clase A, CE
Pruebas de estabilidad IEC 60068-2-32 (caída libre)
IEC 60068-2-27 (choque)
IEC 60068-2-6 (vibración)
Cumplimiento de normas IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3z Gigabit SX/LX
IEEE 802.3ab Gigabit 1000BASE-T
IEEE 802.3x Control de flujo y contrapresión
Troncal de puerto IEEE 802.3ad con LACP
Protocolo de árbol de expansión IEEE 802.1D Protocolo
de árbol de expansión rápida IEEE 802.1w Protocolo
de árbol de expansión múltiple IEEE 802.1s Clase de servicio
IEEE 802.1p Etiquetado
de VLAN IEEE 802.1Q Autenticación de puerto IEEE 802.1x Control de
red IEEE 802.1ab LLDP
IEEE 802.3af Alimentación a través de Ethernet
IEEE 802.3at Alimentación a través de Ethernet Plus
IEEE 802.3az para Ethernet
de bajo consumo RFC 768 UDP
RFC 783 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP v3
RFC 2710 MLD v1
RFC 3810 MLD v2
ITU G.8032 Anillo ERPS
Temperatura de funcionamiento -40 ~ 75 grados C
Temperatura de almacenamiento -40 ~ 85 grados C
Humedad 5 ~ 95% (sin condensación)
