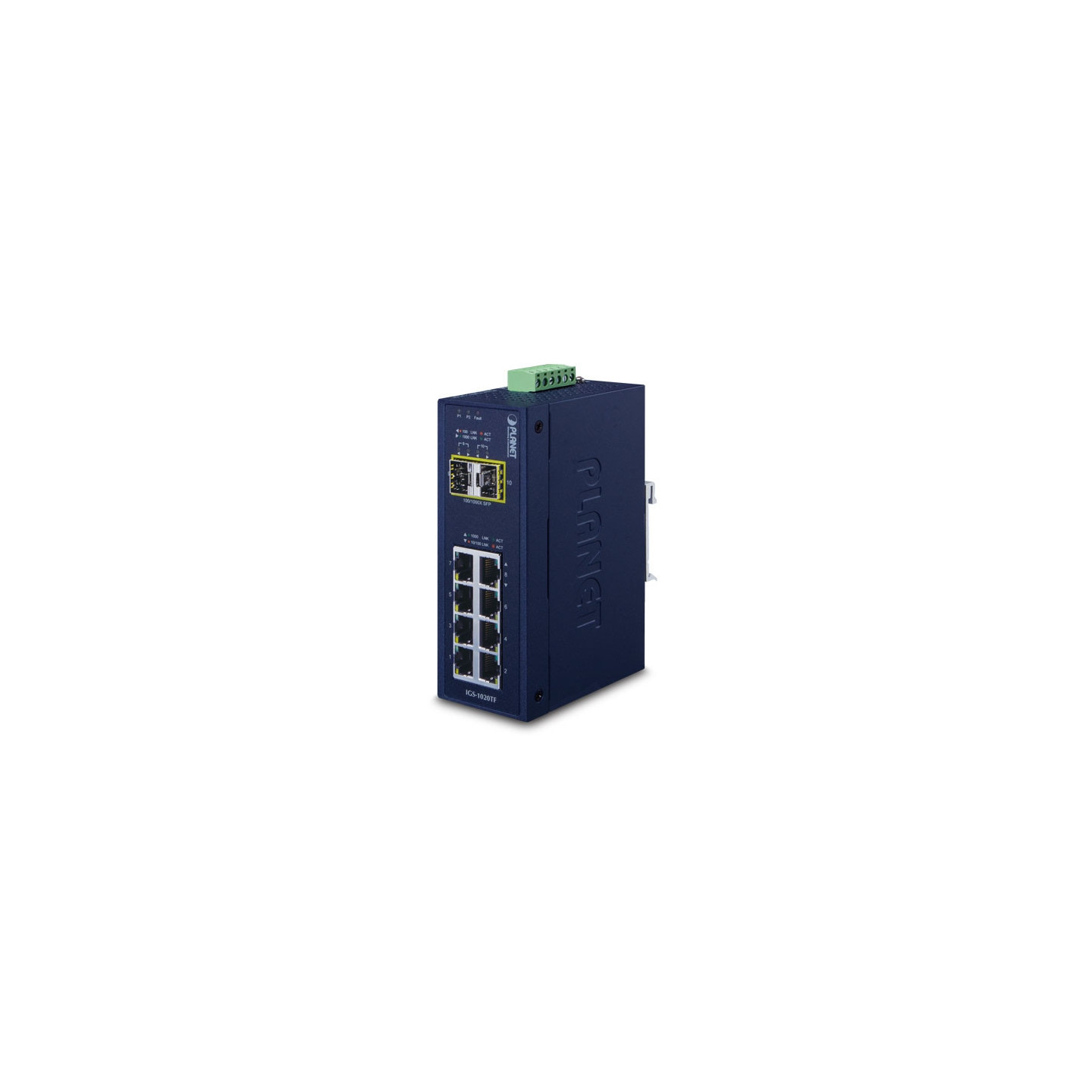

PLANET IGS-1020TF

Especificaciones de hardware

Puertos de cobre 8 x 100/1000BASE-T RJ45 TP

Auto-MDI/MDI-X, negociación automática

Tragamonedas SFP/mini-GBIC 2 interfaces 1000BASE-SX/LX/BX SFP (Port-9 y Port-10)

Compatible con 100BASE-FX SFP

Esquema de procesamiento de interruptores Almacenamiento y reenvío

Estructura de conmutadores 20 Gbps (sin bloqueo)

Rendimiento del conmutador (paquete por segundo) 14.88Mpps@64bytes

Tabla de direcciones MAC Entradas 4K

Control de caudal Contrapresión para trama de pausa

IEEE 802.3x semidúplex para dúplex completo

Bastidor Jumbo 9216 bytes

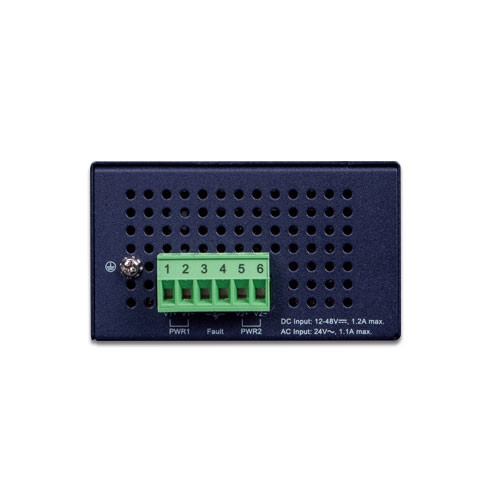

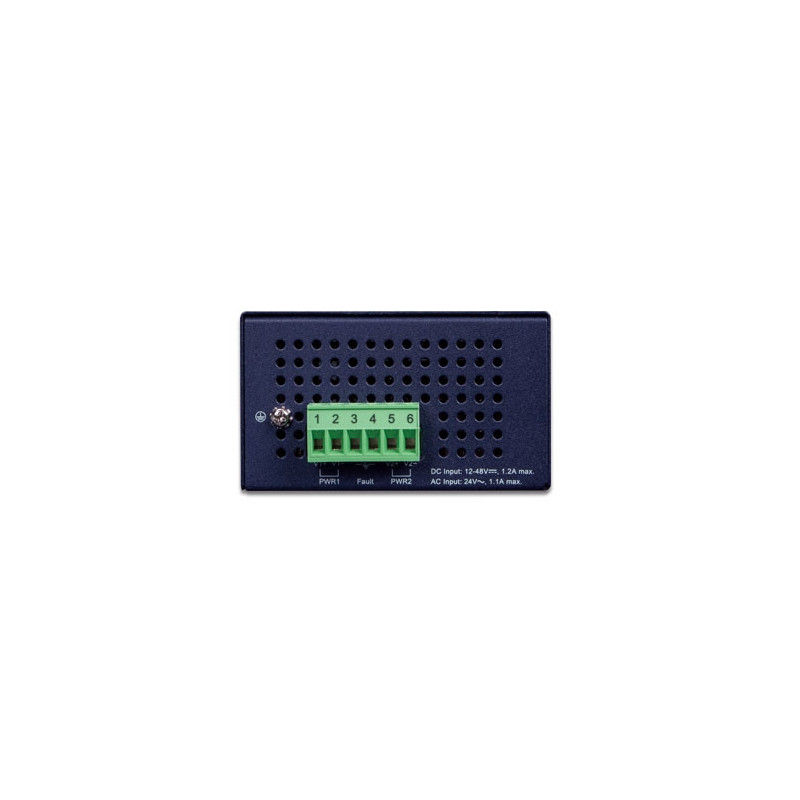

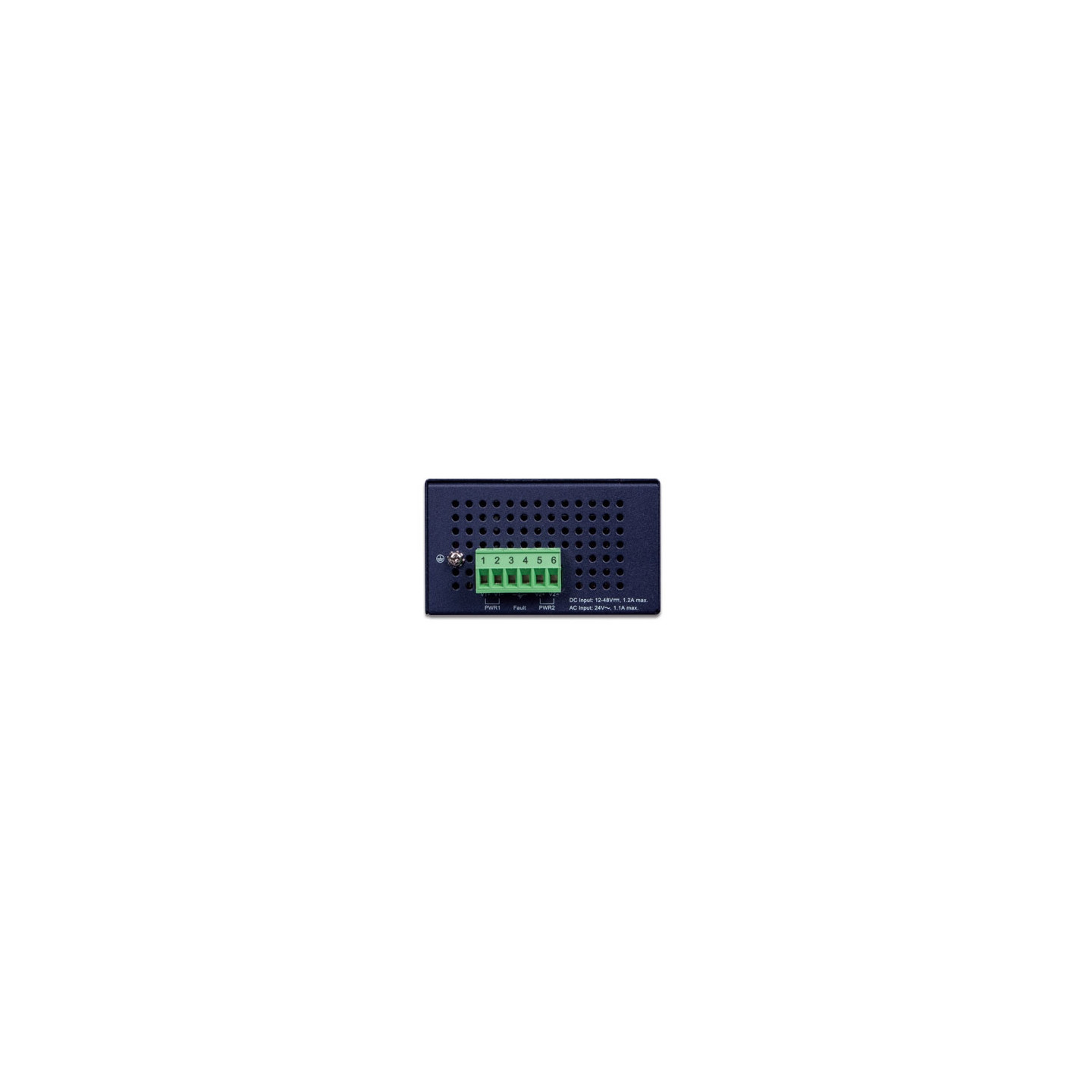

Conector Bloque

de terminales extraíble de 6 pines Pin 1/2 para Power 1; Pin 3/4 para alarma de fallo; Pin 5/6 para alimentación 2

Alarma Proporciona una salida de relé para falla

de energía Capacidad de transporte de corriente del relé de alarma: 1A @ DC 24V

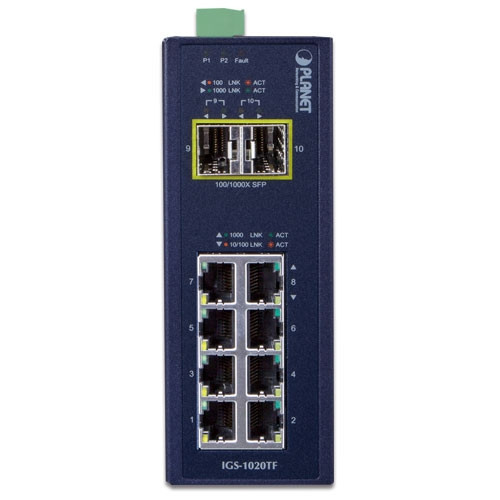

Indicador LED 3 x LED para el sistema y la alimentación:

Verde: Alimentación de CC 1

Verde: Alimentación de CC 2

Rojo: Falla

de alimentación 2 x LED para por puerto de cobre (Puerto-1 ~ Puerto-8):

Verde: 1000 LNK/ACT

Naranja:100 LNK/ACT

2 x LED para interfaz por Mini-GBIC (Puerto-9 y Puerto-10):

Verde: 1000 LNK/ACT

Naranja:100 LNK/ACT

Protección contra descargas electrostáticas 6KV CC

Recinto Carcasa metálica tipo IP30

Instalación Kit de carril DIN y oreja de montaje en pared

Dimensiones (ancho x fondo x alto) 50 x 87,8 x 135 mm

Peso 540 g

Requisitos de alimentación DC 12 ~ 48V o CA 24V

Alimentación redundante con función de protección inversa de polaridad

Consumo/disipación de energía 8,7 vatios/29,69 BTU

Cable Par

trenzado ■ 10BASE-T: UTP de 2 pares n.º de cat. 3, 4, 5, hasta 100 metros

■ 100BASE-TX: 2 pares UTP Cat. 5, 5e hasta 100 metros

■ 1000BASE-T: 4 pares UTP Cat. 5e, 6 hasta 100 metros

Cable de fibra óptica 

■ 1000BASE-SX:

cable de fibra óptica multimodo de 50/125 μm o 62,5/125 μm, hasta 550 m

■ 1000BASE-LX:

cable de fibra óptica monomodo de 9/125 μm, hasta 10/20/30/40/50/70/120

kilómetros (varía según el módulo SFP)

■ 100BASE-FX:

cable de fibra óptica multimodo de 50/125 μm o 62,5/125 μm, hasta

2 kilómetros

Cable de fibra óptica monomodo de 9/125 μm, hasta 20/40/60 kilómetros

(varía según el módulo SFP)

Conformidad con las normas

Cumplimiento de normas IEEE 802.3 Ethernet/10BASE-T

IEEE 802.3u Fast Ethernet/100BASE-TX

IEEE 802.3ab Gigabit Ethernet/1000BASE-T

IEEE 802.3z Gigabit Ethernet/1000BASE-SX/LX

IEEE

802.3x Control de flujo dúplex completo IEEE 802.3az Ethernet de eficiencia energética (EEE)

IEEE 802.1p cos

Cumplimiento normativo FCC Parte 15 Clase A, CE

Pruebas de estabilidad IEC 60068-2-32 (caída libre)

IEC 60068-2-27 (antichoque)

IEC 60068-2-6 (antivibración)

Medio ambiente

Temperatura En funcionamiento: -40 ~ 75 grados C

Almacenamiento: -40 ~ 75 grados C

Humedad En funcionamiento: 5 ~ 95% (sin condensación)

Almacenamiento: 5 ~ 95% (sin condensación)
