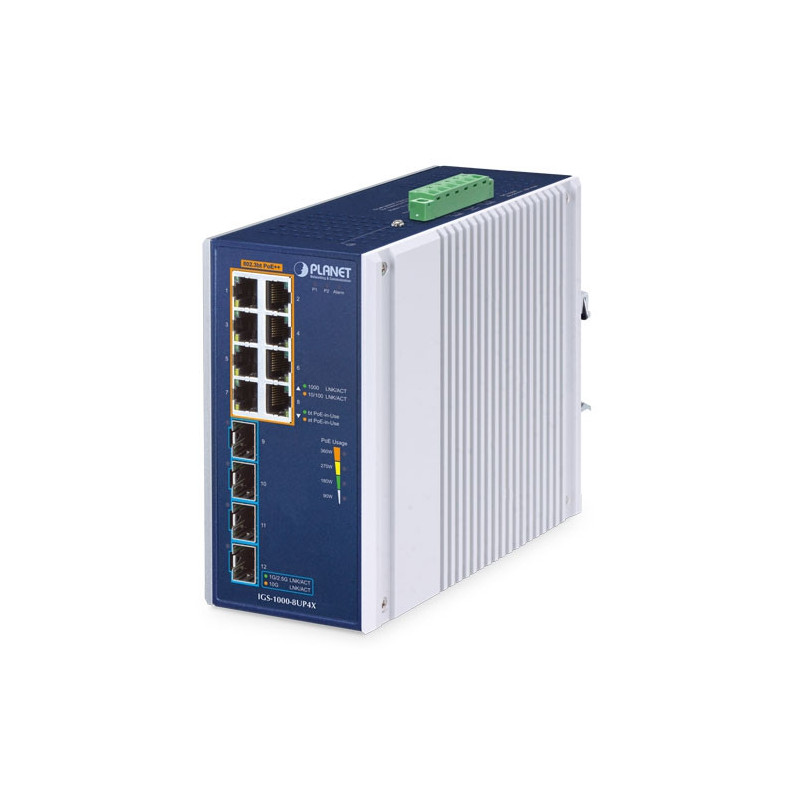

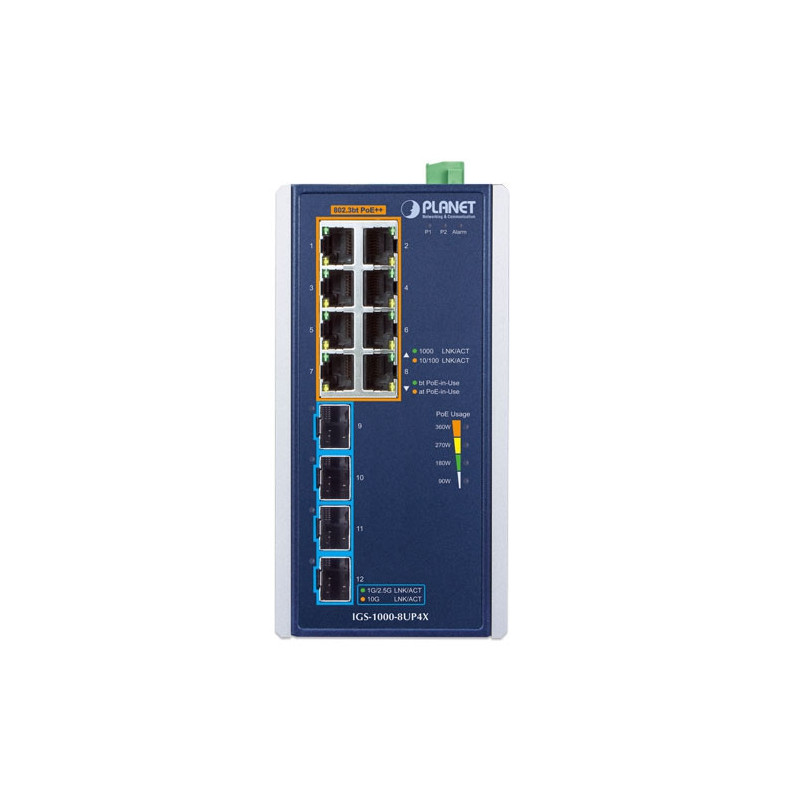

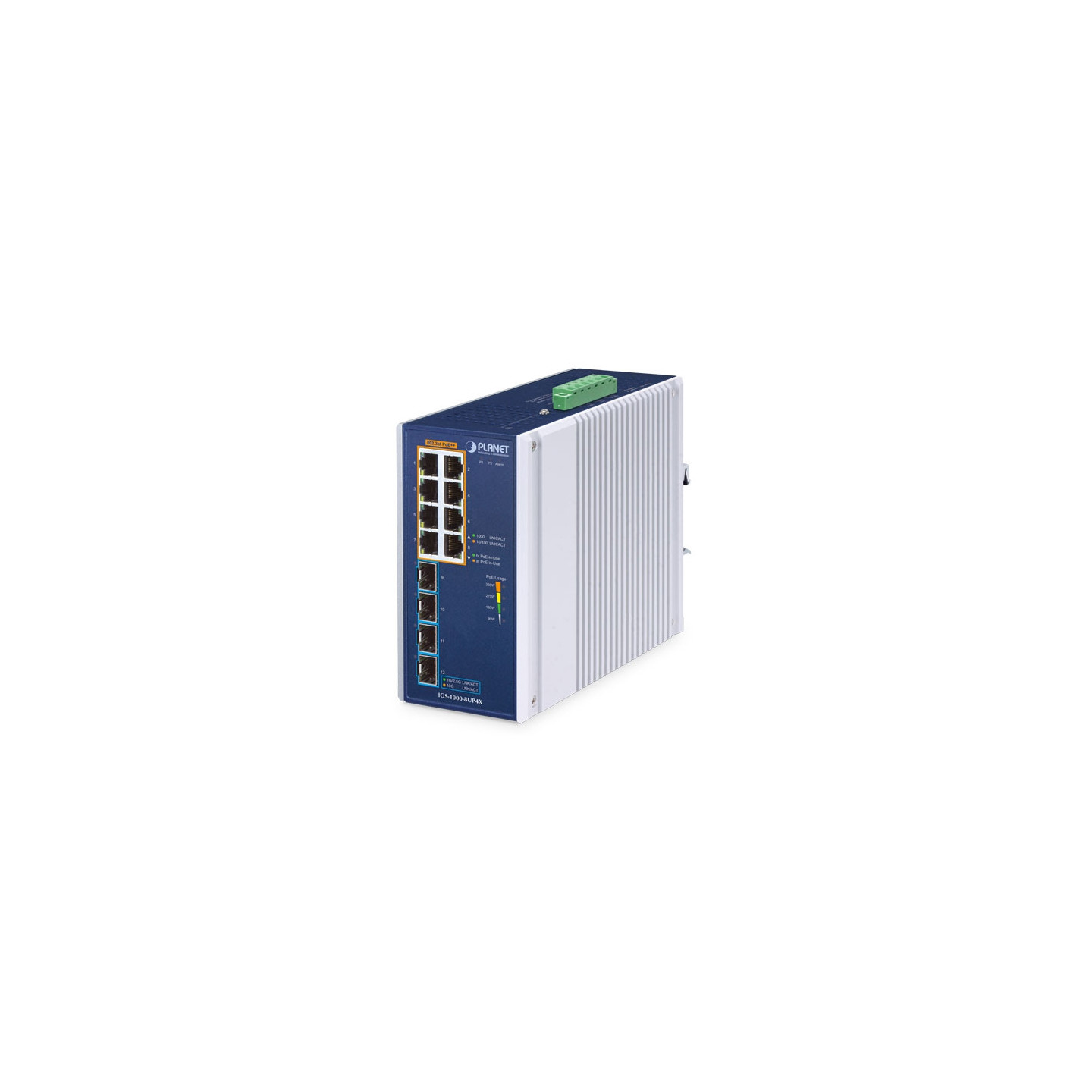

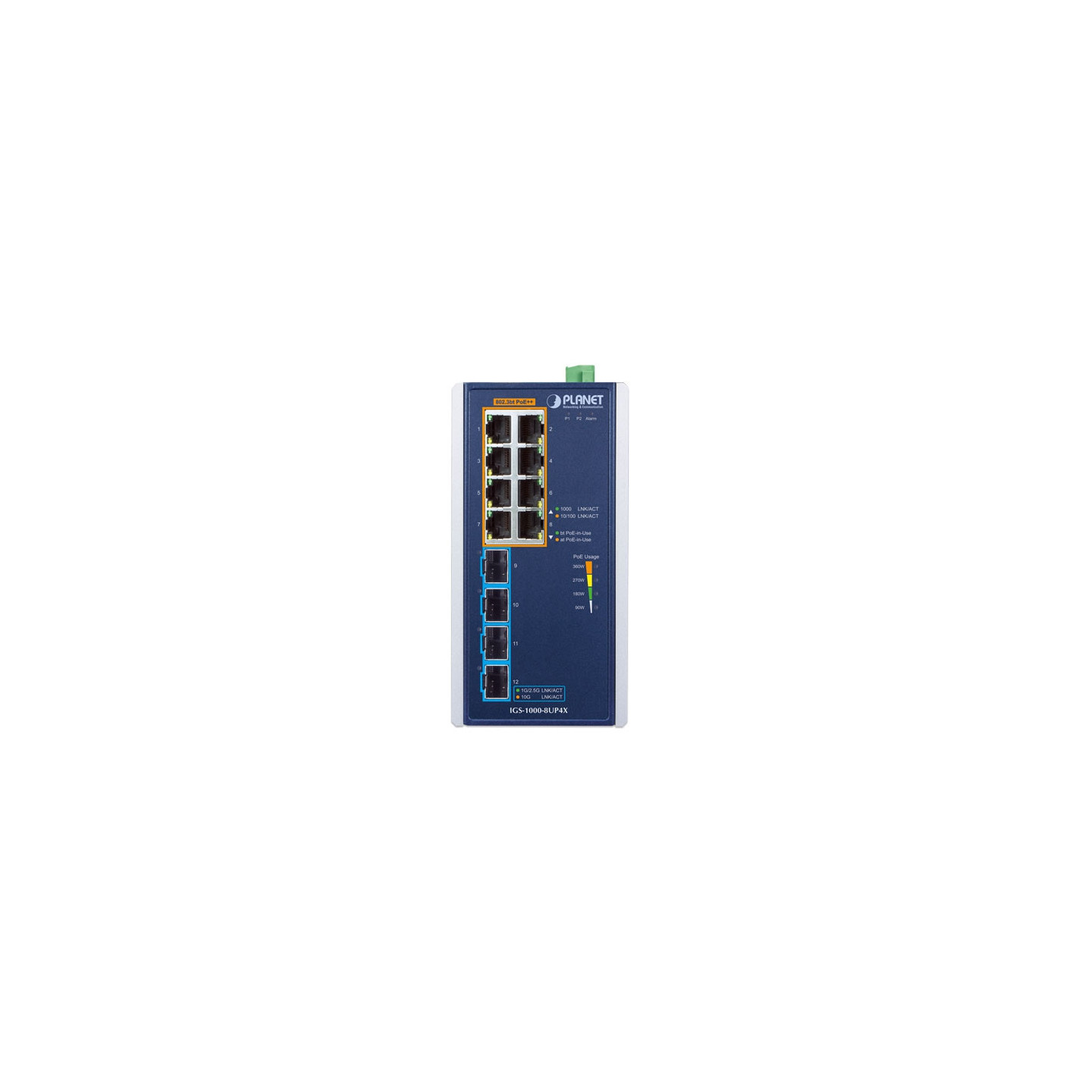

PLANET IGS-1000-8UP4X

Especificaciones de hardware

Puertos de cobre 8 puertos 10/100/1000BASET RJ45 auto-MDI/MDI-X

Puertos de inyector PoE 8 puertos con función de inyector PoE++ 802.3bt (puertos 1 a 8)

Tragamonedas SFP 4 interfaces 10GBASE-X SFP+ (puertos 9 a 12)

compatibles con versiones anteriores de 1000BASE-X SFP y 2500BASE-X SFP

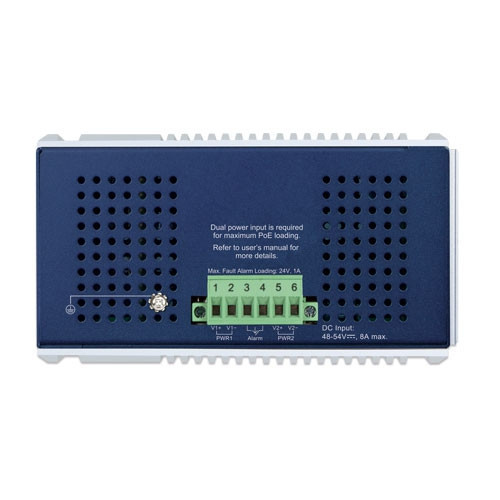

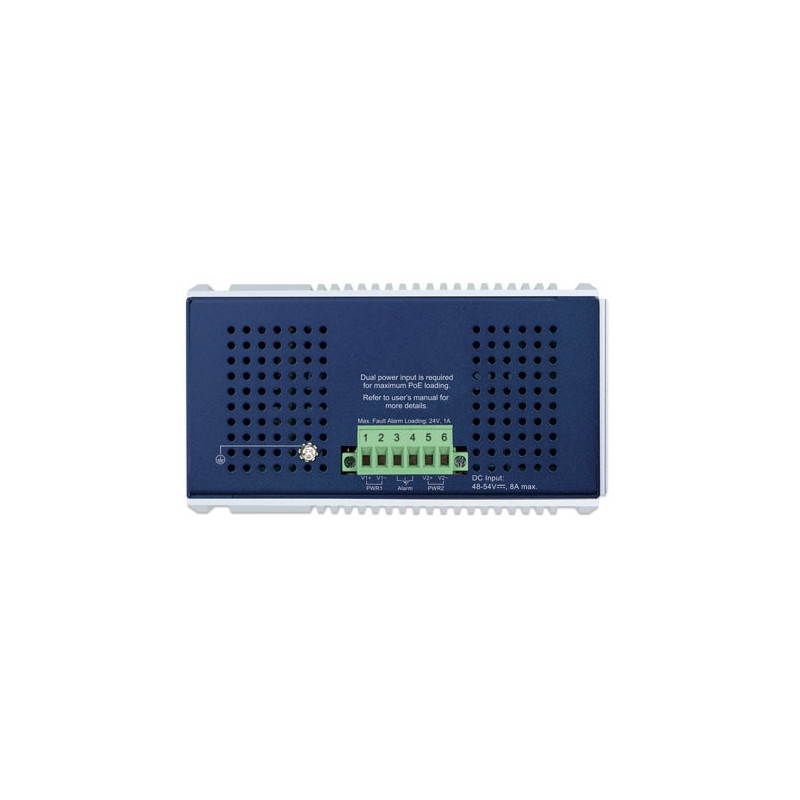

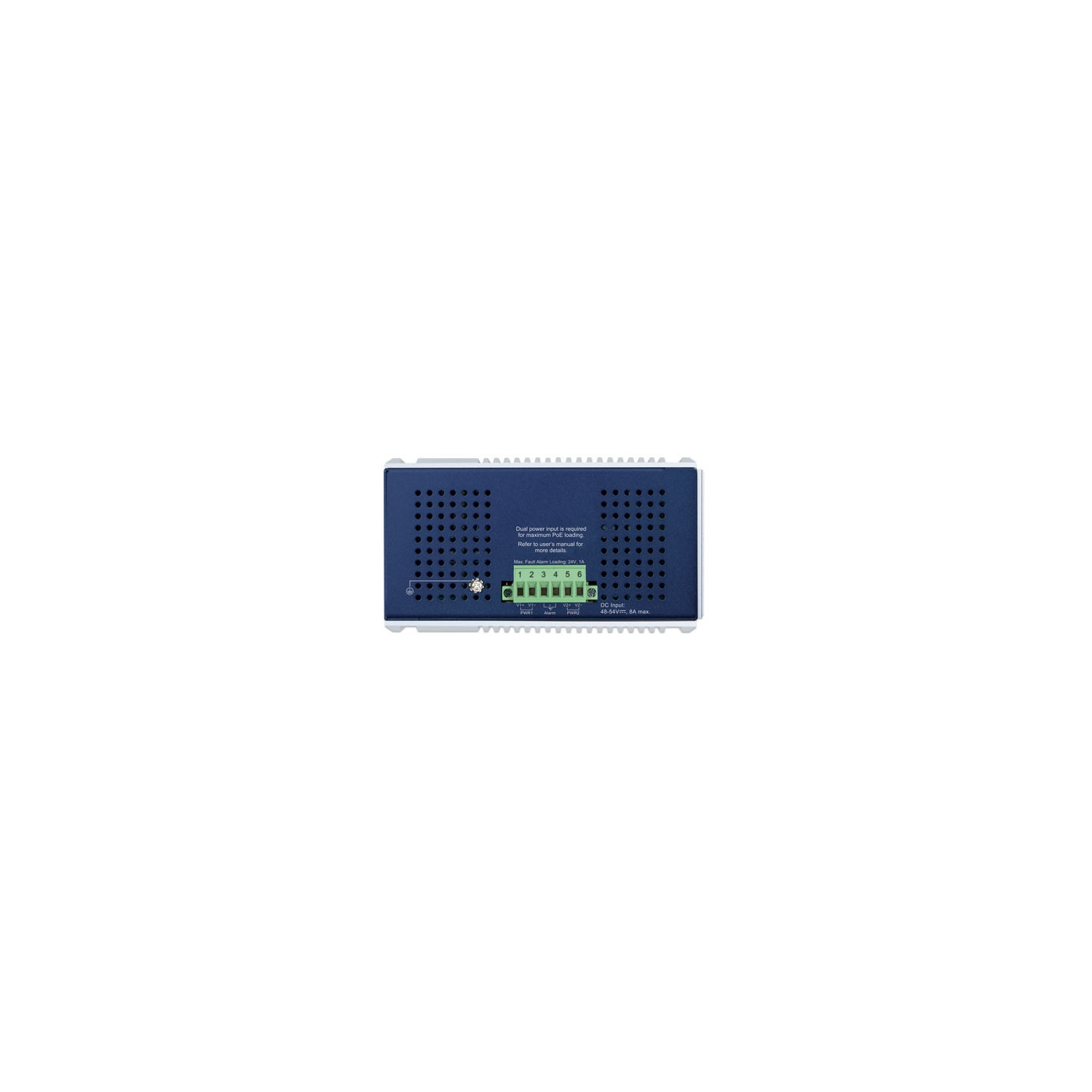

Conector Bloque

de terminales extraíble de 6 pines Pin 1/2 para Power 1

Pin 3/4 para alarma

de falla Pin 5/6 para Power 2

Requisitos de alimentación 48 ~ 54 V CC, 8 A máx.

Alimentación redundante con función de protección de polaridad inversa

Consumo de energía Máx. 8,69 vatios/29,63 BTU (sistema activado)

Máx. 387,2 vatios/1320 BTU (Ethernet + PoE de carga completa)

Dimensiones (ancho x fondo x alto) 76 x 135 x 152 mm

Peso 1352g

Recinto Carcasa de aluminio IP30

Instalación Kit de carril DIN y kit de montaje en pared

Protección contra descargas electrostáticas 6KV

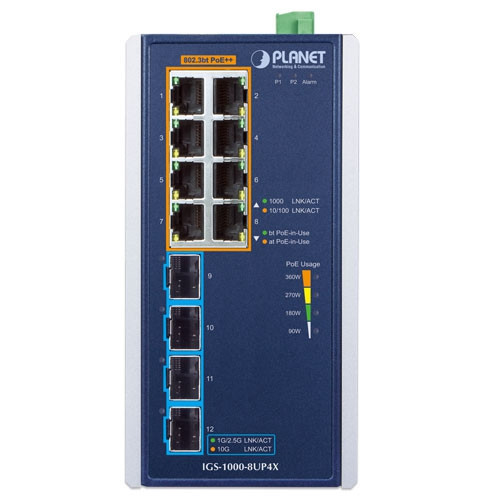

Indicadores LED Sistema:

P1, P2 (verde), alarma (rojo)

10/100/1000BASE-T Puertos RJ45 (puertos 1 a 8):

1000 Mbps LNK/ACT (verde)

10/100 Mbps LNK/ACT (ámbar)

802.3BT PoE en uso (verde)

802.3at PoE en uso (ámbar)

1G/2,5G/10 Gbps Puertos SFP+ (puertos 9 a 12):

1G/2.5G LNK/ACT (verde)

10G LNK/ACT (ámbar)

Uso de PoE:

90 W, 180 W, 270 W, 360 W (ámbar)

Especificaciones del interruptor

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 96 Gbps

Rendimiento (paquete por segundo) 71.43Mpps@64bytes

Tabla de direcciones 16K entradas

Memoria intermedia Memoria intermedia en chip de 12 millones de bits

Bastidor Jumbo 12Kbytes

Control de caudal Contrapresión para trama de pausa

IEEE 802.3x semidúplex para dúplex completo

Alimentación a través de Ethernet

Estándar PoE IEEE 802.3bt PoE++ PSE

IEEE 802.3at PoE+ PSE

Tipo de fuente de alimentación PoE 802.3bt, Tramo final + Tramo medio

Salida de alimentación PoE Puertos 1 a 8: 95 vatios máx.

Asignación de pines de alimentación Par 1 Tramo final: 1/2(-), 3/6(+)

Par 2 Tramo medio: 4/5(+), 7/8(-)

802.3bt: 1/2(-), 3/6(+), 4/5(+), 7/8(-)

Presupuesto de energía PoE (máx.) Entrada de alimentación única: 240 W máximo

Entrada de alimentación dual: 360 W máximo

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Pruebas de estabilidad IEC 60068-2-32 (caída libre)

IEC 60068-2-27 (choque)

IEC 60068-2-6 (vibración)

Cumplimiento de normas IEEE 802.3 Ethernet

IEEE 802.3u Fast Ethernet

IEEE 802.3ab Gigabit Ethernet

IEEE 802.3z Gigabit SX/LX

IEEE 802.3ae 10 Gigabit Ethernet

IEEE 802.3x Control de flujo dúplex completo

IEEE 802.3bt Alimentación a través de Ethernet Plus PSE

IEEE 802.3at Alimentación a través de Ethernet Plus PSE

IEEE 802.3af Alimentación a través de Ethernet Plus

Clase de servicio IEEE 802.1p

Medio ambiente

Temperatura En funcionamiento: -40 ~ 75 grados C

Almacenamiento: -40 ~ 75 grados C

Humedad En funcionamiento: 5 ~ 90% (sin condensación)

Almacenamiento: 5 ~ 90% (sin condensación)
