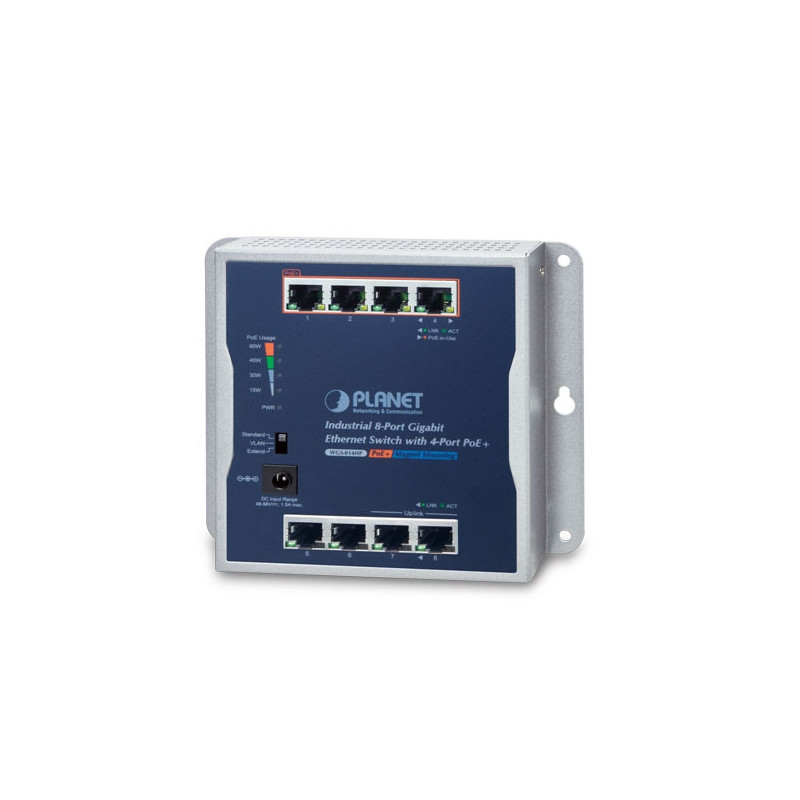

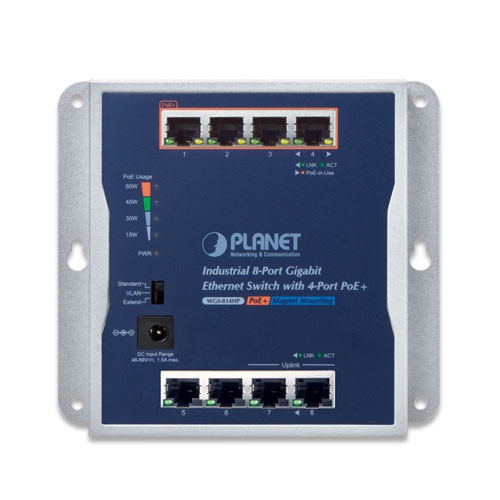

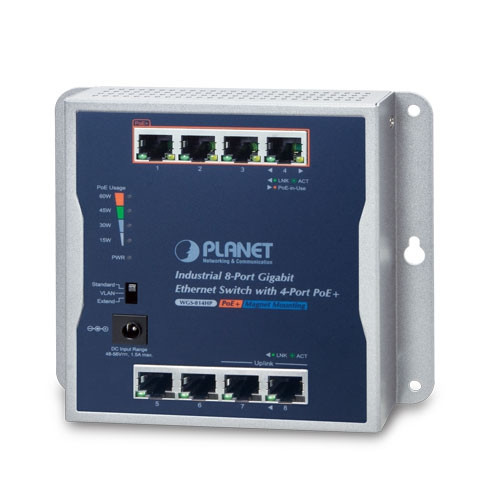

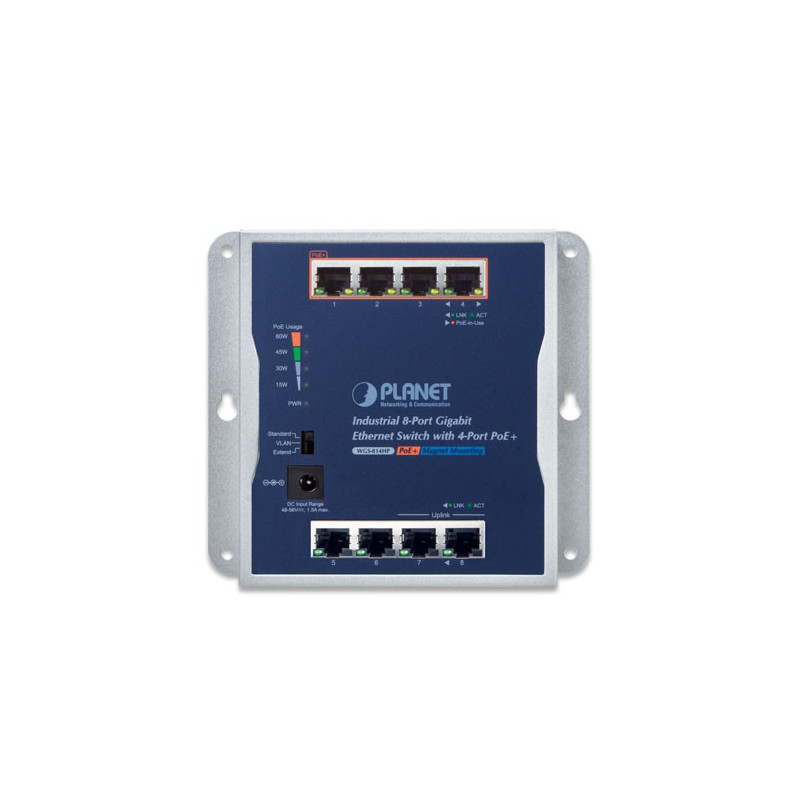

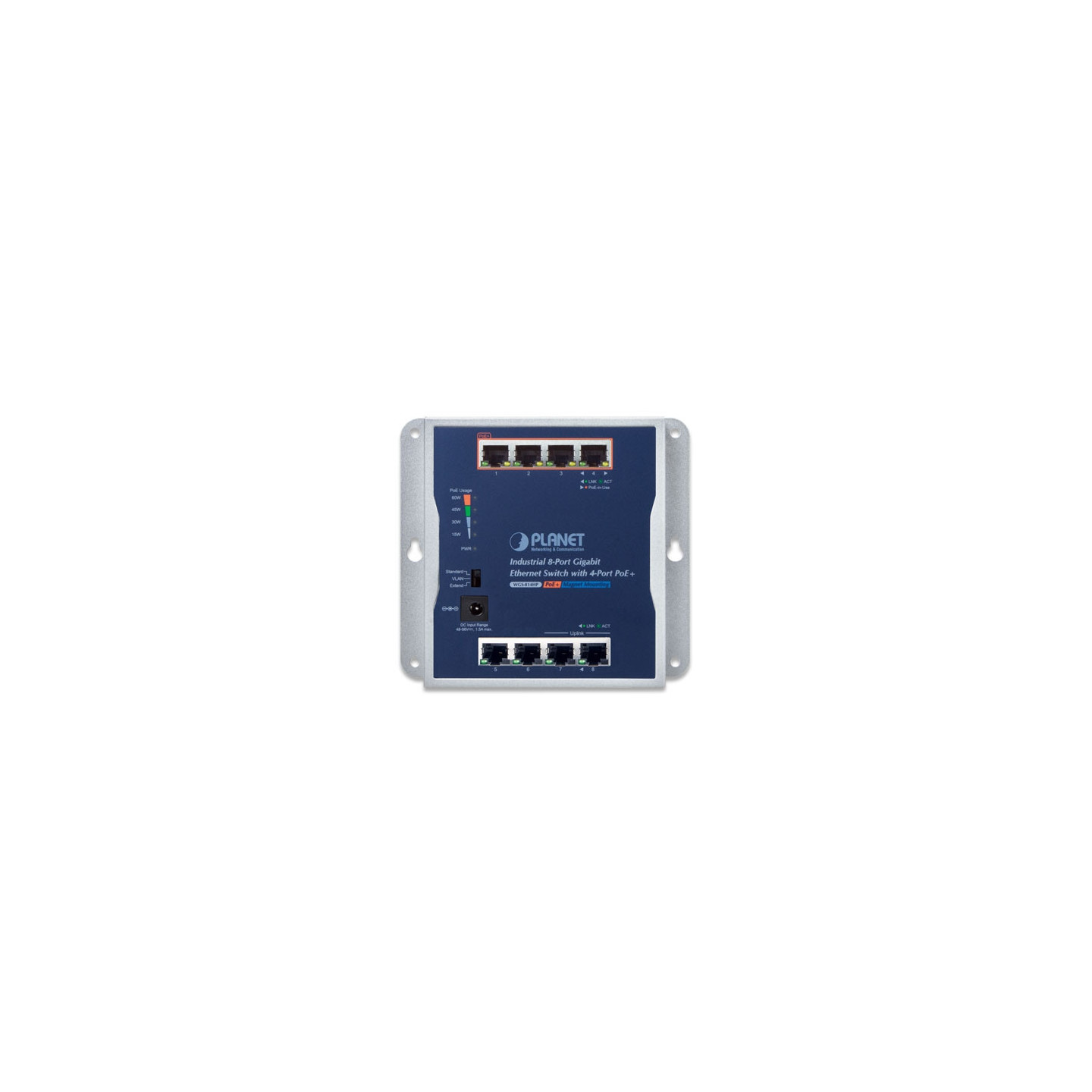

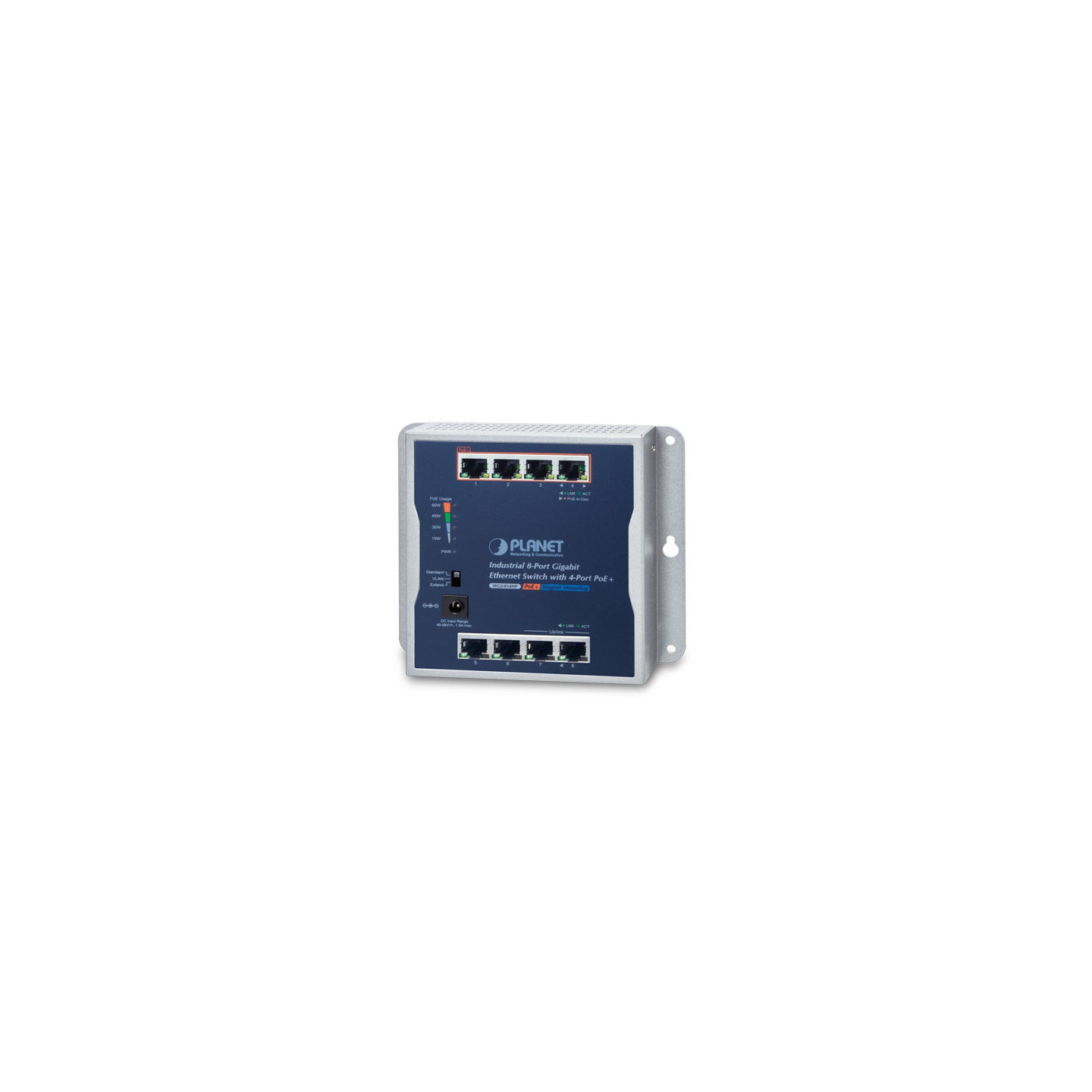

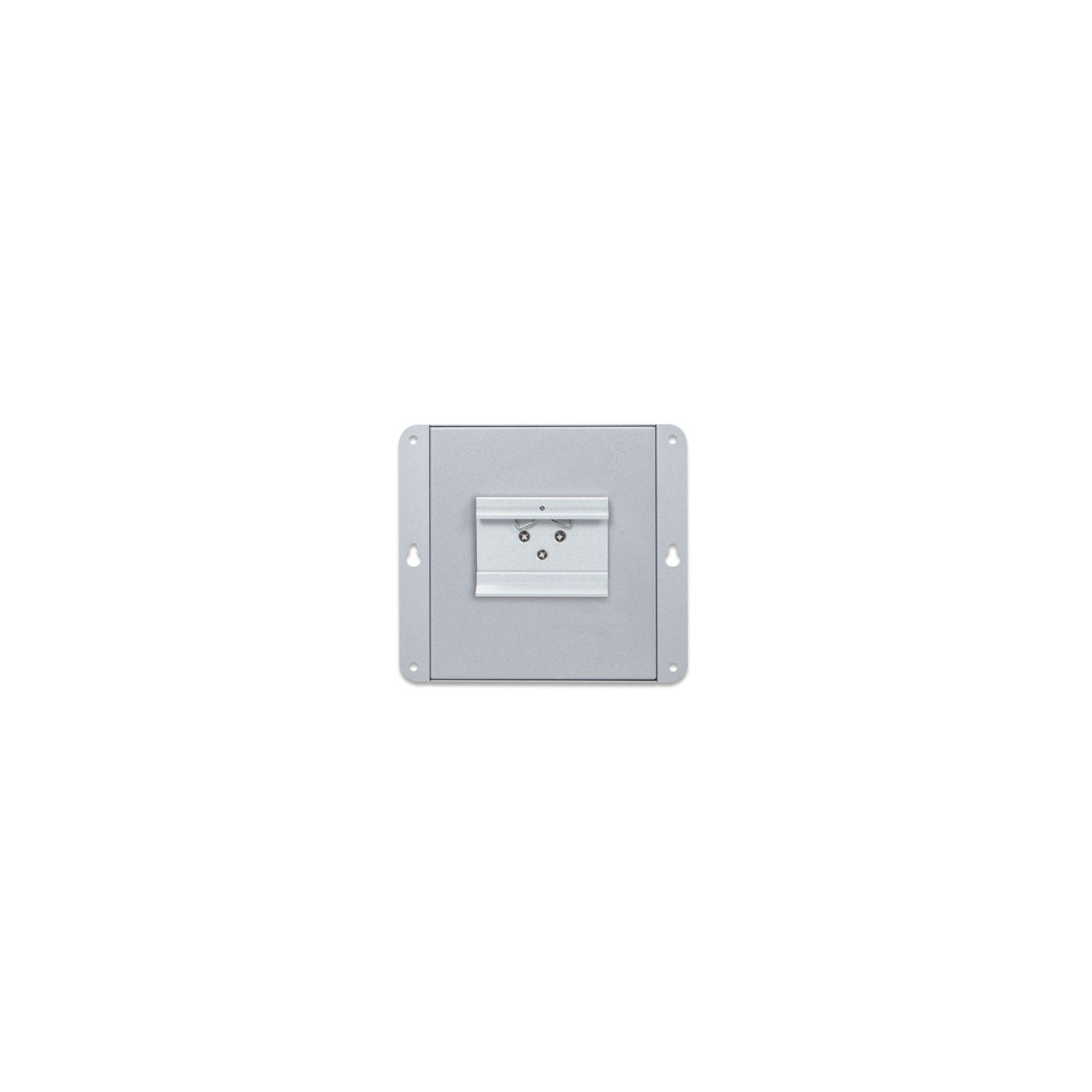

PLANET WGS-814HP

Especificaciones de hardware

Conector de red RJ45 de 8 puertos para 10/100/1000BASE-T

Puerto de inyección PoE 4 puertos con función de inyector PoE+802.3at (Puerto-1 a Puerto-4)

Arquitectura de conmutadores Almacenar y reenviar

Tabla de direcciones MAC Tabla de direcciones MAC 4K con función de aprendizaje automático

Estructura de conmutadores 16 Gbps / sin bloqueo

Rendimiento del conmutador 11.9Mpps@64Bytes

Bastidor Jumbo 9Kbytes

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

completo Contrapresión para semidúplex

Indicadores LED LED de alimentación:

Alimentación (verde)

PoE LED de uso de energía:

15 W, 30 W, 45 W, 60 W (ámbar)

Puerto PoE:

PoE en uso (ámbar)

LNK/ACT (verde)

10/100/1000Puerto BASE-T:

LNK/ACT (verde)

Protección contra descargas electrostáticas 4KV CC

Interruptor DIP Modos de operación seleccionables:

■ Estándar: IEEE 802.3at PoE+ distancia de transmisión de 100 m

■ VLAN: VLAN

basada en puertos ■ Extensión: distancia de transmisión PoE de 25 vatios de 250 m a una velocidad de 10 Mbps

Conector Conector de alimentación de CC con polo central de 2,0 mm

Requisitos de alimentación 48 ~ 56 V CC, 1,5 A (máx.)

Consumo de energía 70 vatios / 239BTU

Recinto Metal IP30

Dimensiones (ancho x fondo x alto) 148 x 24,2 x 134 mm

Peso 472 g

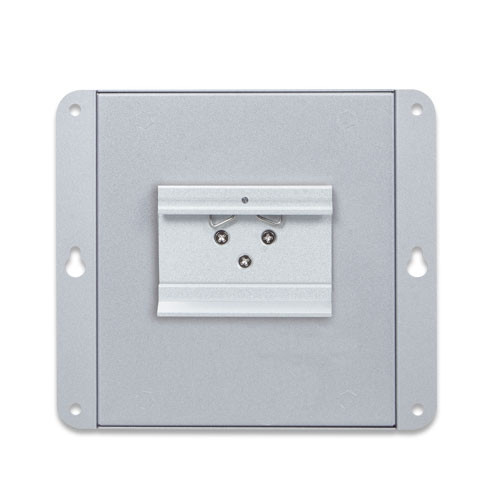

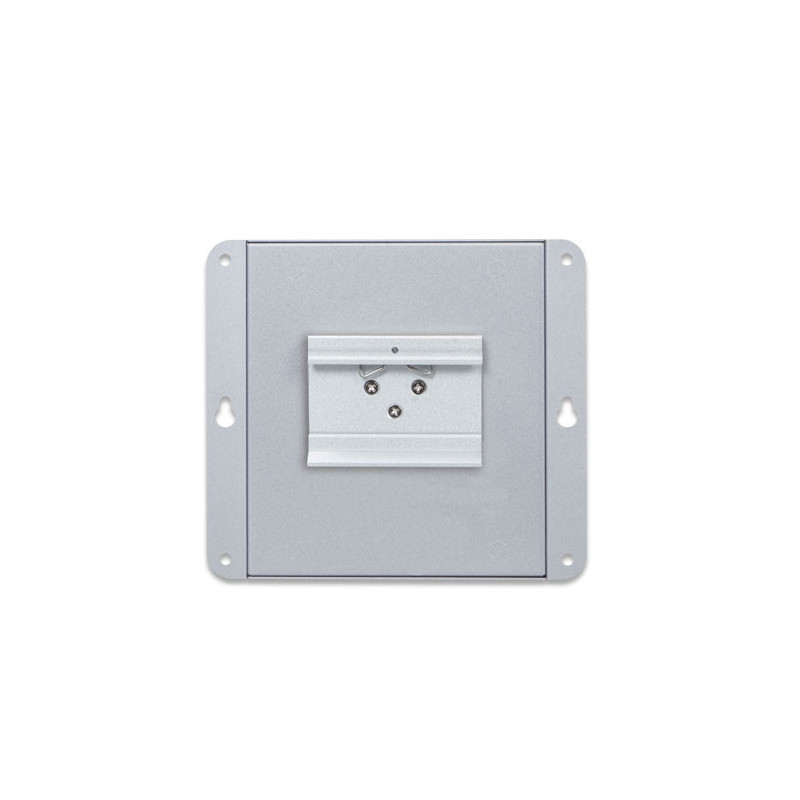

Instalación Montaje en pared fijo, montaje en pared magnético y montaje en carril DIN

Alimentación a través de Ethernet

Estándar PoE IEEE 802.3at Alimentación a través de Ethernet Plus PSE

Tipo de fuente de alimentación PoE Tramo final

Salida de alimentación PoE Estándar

IEEE 802.3af - Por puerto 48 V ~ 56 V CC (dependiendo de la fuente de alimentación), máx. 15,4 vatios Estándar

IEEE 802.3at - Por puerto 50 V ~ 56 V CC (dependiendo de la fuente de alimentación), máx. 30 vatios

Asignación de pines de alimentación 1/2(+), 3/6(-)

Presupuesto de energía PoE 60 vatios (dependiendo de la potencia de entrada)

Número máx. de PD de clase 2 4

Número máx. de PD de clase 3 4

Número máx. de PD de clase 4 2

Conformidad con la norma

Cumplimiento de la norma IEEE 802.3 Ethernet

IEEE 802.3u Fast Ethernet

IEEE 802.3ab Gigabit Ethernet

IEEE 802.3x Control

de flujo IEEE 802.3af Alimentación a través de Ethernet

IEEE 802.3at Alimentación a través de Ethernet más

IEEE 802.3z Ethernet de eficiencia energética

Cumplimiento normativo FCC Parte 15 Clase A, CE

Pruebas de estabilidad IEC 60068-2-32 (Caída libre)

IEC 60068-2-27 (Choque)

IEC 60068-2-6 (Vibración)

Medio ambiente

Operativo Temperatura: -20 ~ 60 grados C

Humedad relativa: 5 ~ 95% (sin condensación)

Almacenamiento Temperatura: -20 ~ 70 grados C

Humedad relativa: 5 ~ 95% (sin condensación)
