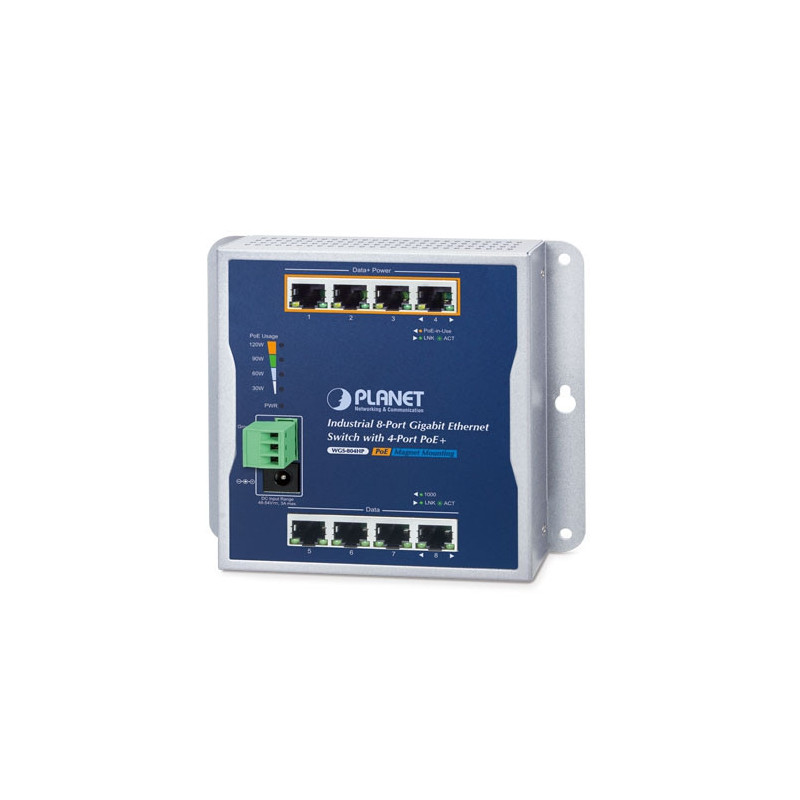

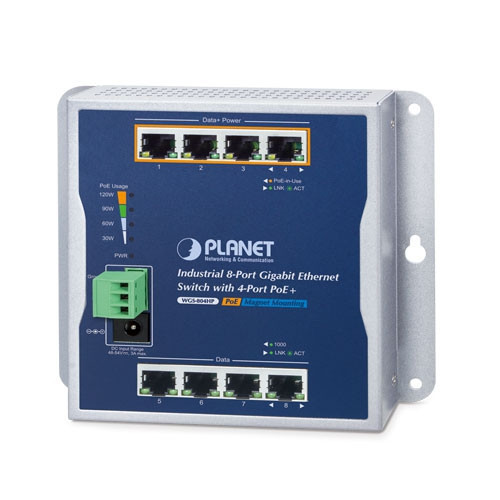

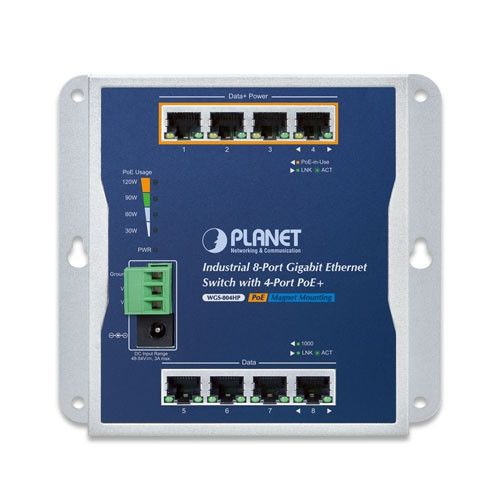

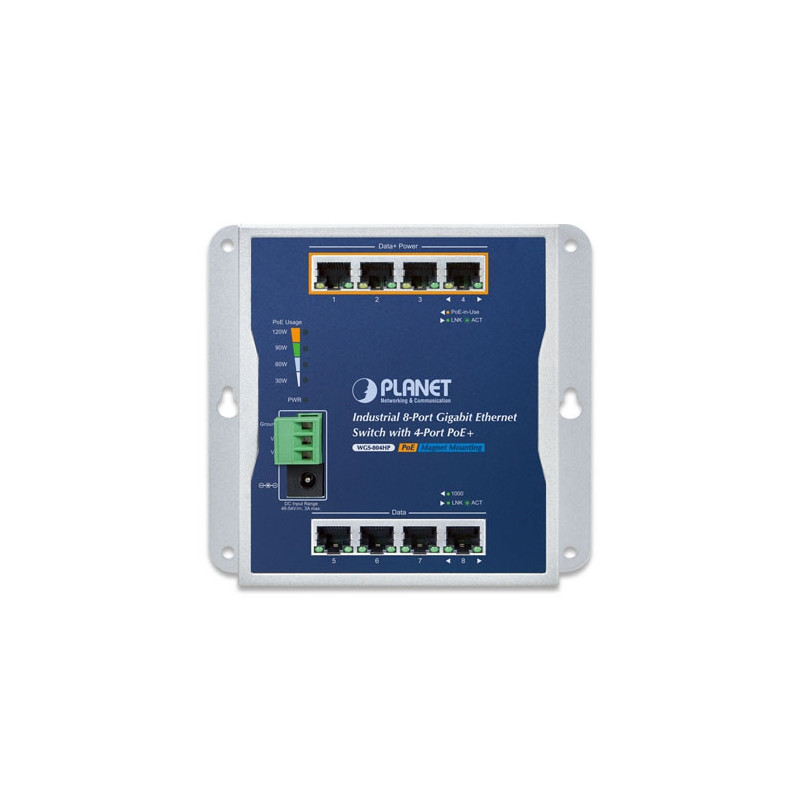

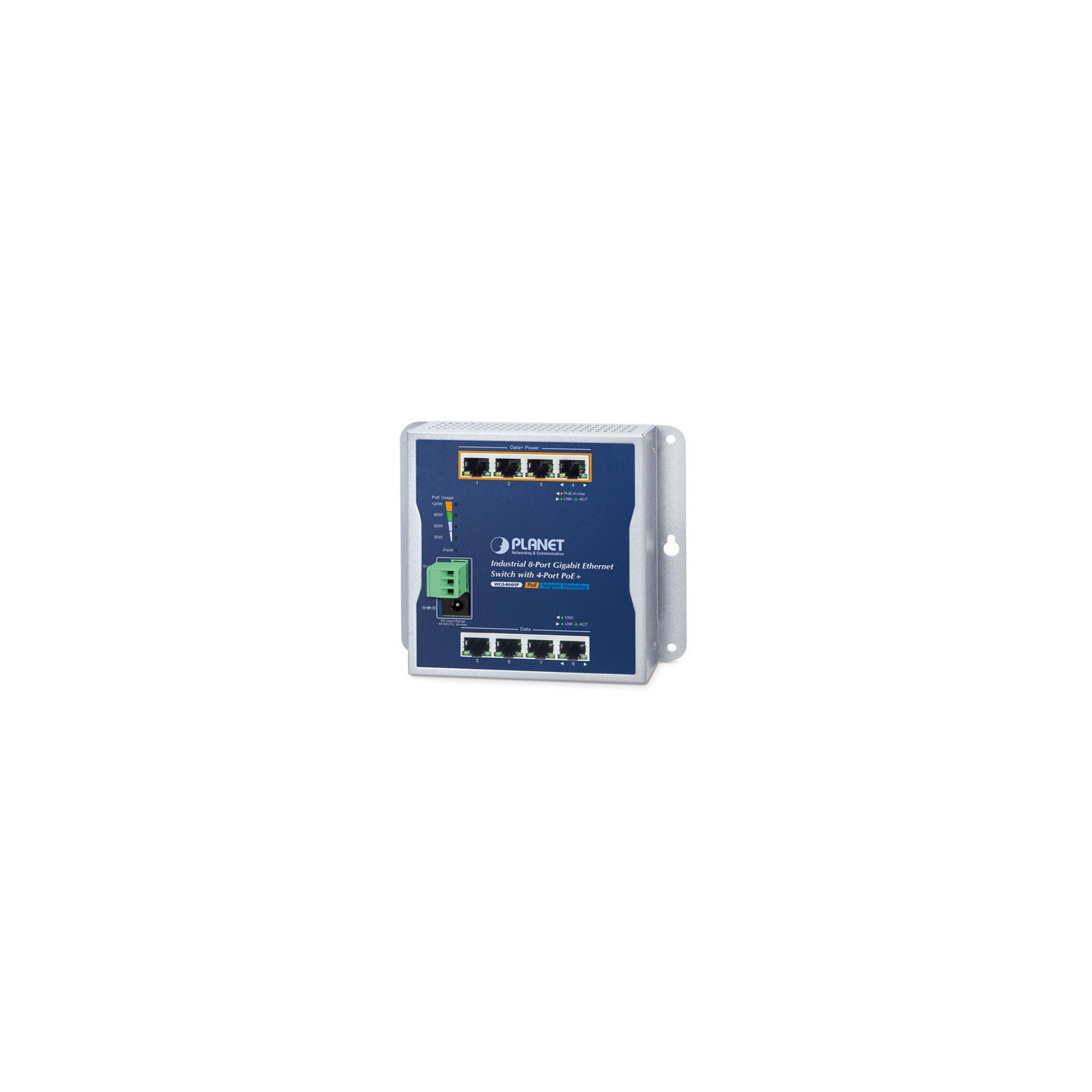

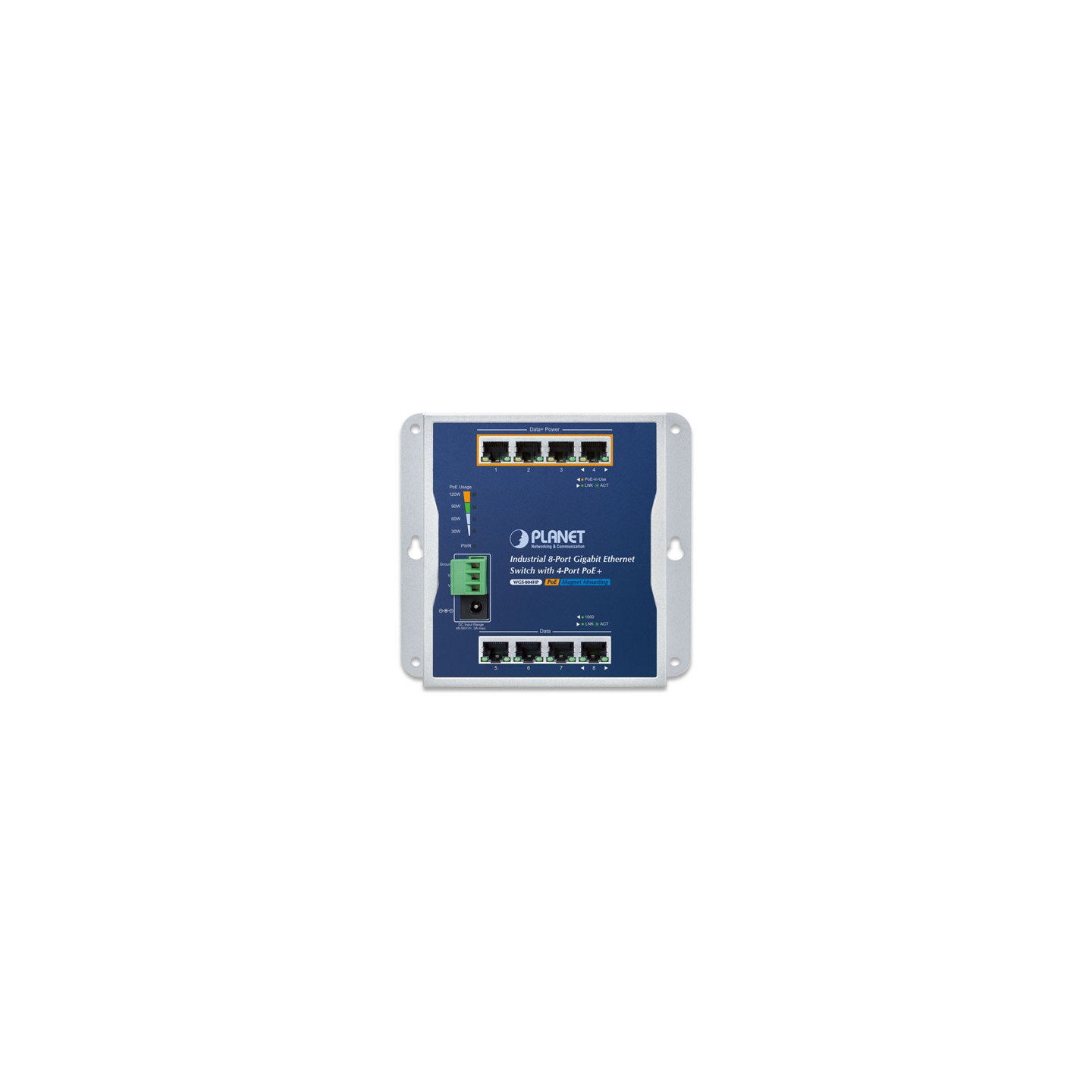

PLANET WGS-804HP

Especificaciones de hardware

Puertos de cobre 8 puertos 10/100/1000BASE-T RJ45 auto-MDI/MDI-X

Puerto de inyección PoE 4 puertos con función de inyector PoE 802.3af/802.3at (puertos 1 a 4)

Conector Bloque de terminales extraíble de 3 pines para entrada

de alimentación Pin 1/2 para alimentación (Pin 1: V+ / Pin 2: V-)

Pin 3 para toma de corriente continua a tierra

con polo central de 2,0 mm

Requisitos de alimentación 48 V ~ 54 V CC, 3 A (máx.)

Consumo de energía / Disipación Máx.130 vatios/443 BTU

Dimensiones (ancho x fondo x alto) 148 x 24,2 x 134 mm

Peso 561 g

Protección contra descargas electrostáticas Descarga de contacto 6KV DC

Descarga de aire 6KV DC

Recinto Metal IP30

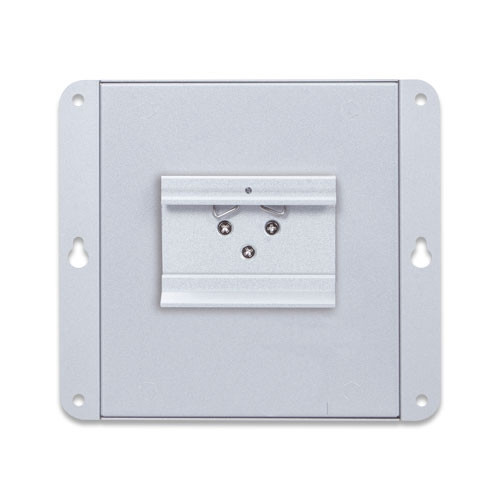

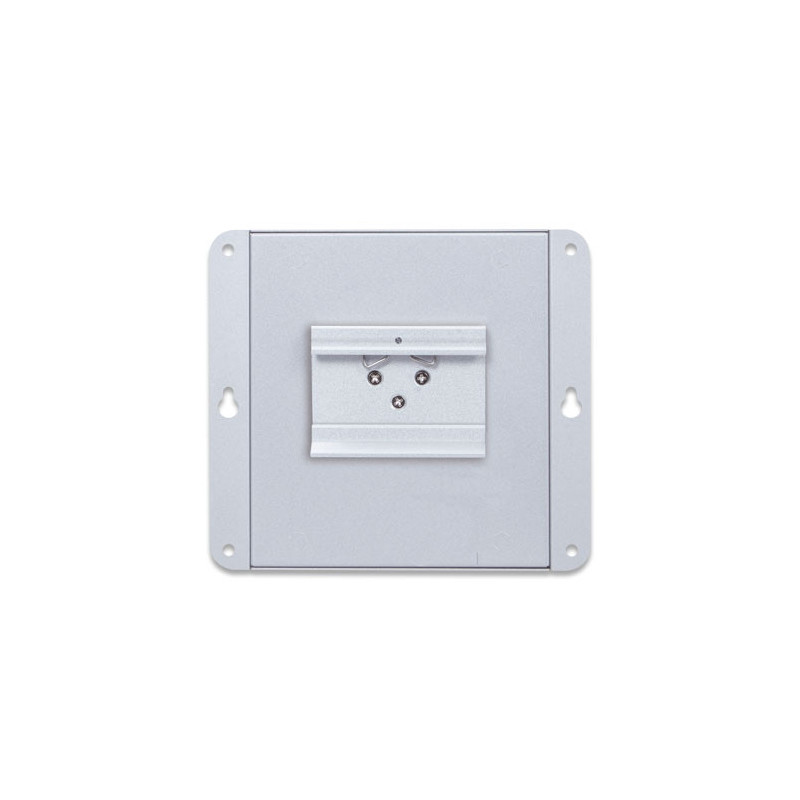

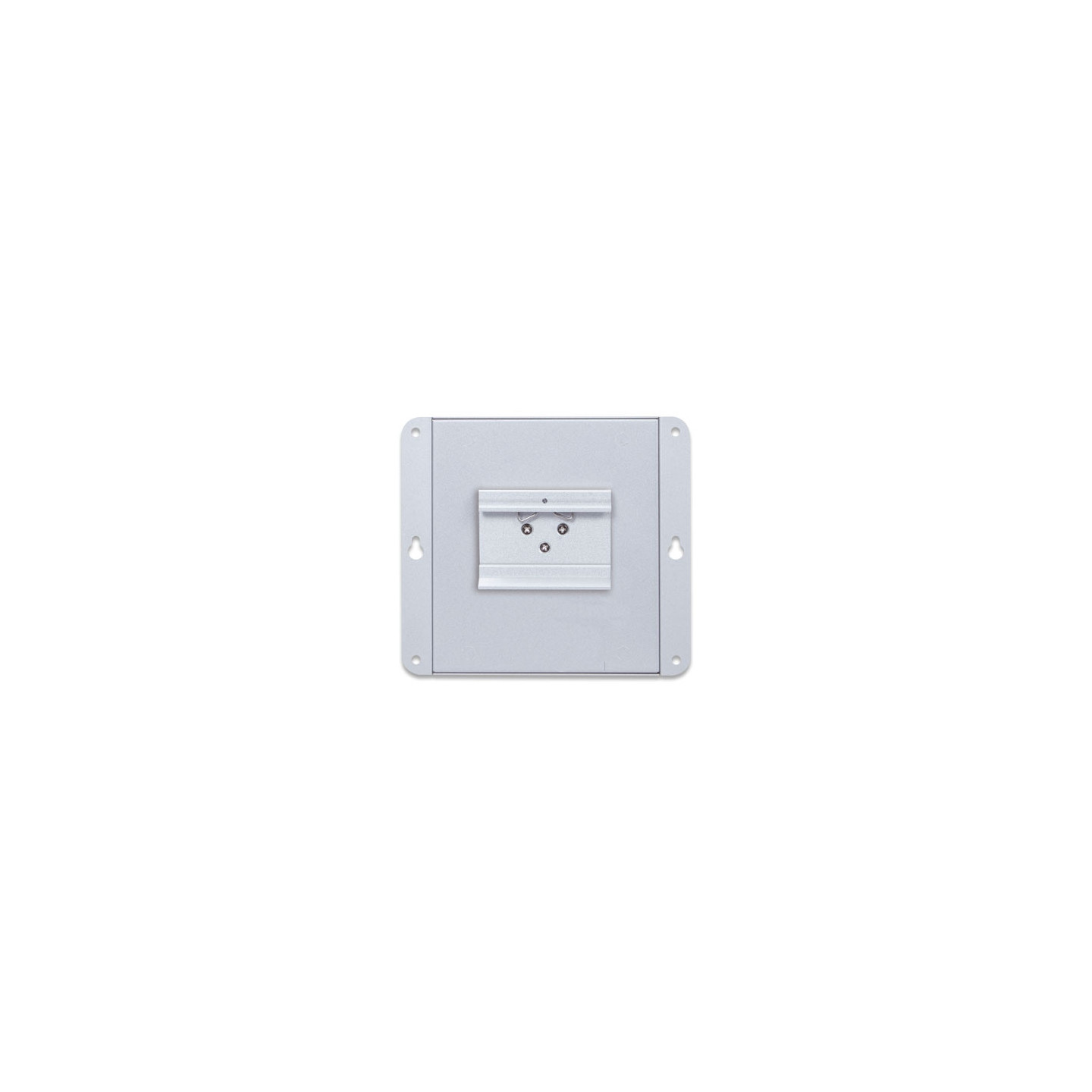

Instalación Montaje en pared, soporte magnético en pared y kit de carril DIN

LED LED de alimentación:

Alimentación (verde)

PoE LED de uso de energía:

30 W, 60 W, 90 W, 120 W (ámbar)

Puertos PoE (puertos 1 a 4):

PoE en uso (ámbar)

LNK/ACT (verde)

10/100/1000Puertos BASE-TX (puertos 5 a 8):

1000 (verde)

LNK/ACT (Verde)

Especificaciones del interruptor

Arquitectura de conmutadores Almacenamiento y reenvío

Estructura de conmutadores 16 Gbps/sin bloqueo

Cambiar Throughput@64 bytes 11.9Mpps @64 bytes

Tabla de direcciones MAC 8K entradas

Búfer de datos compartidos 1 Mbit

Control de caudal Fotograma de pausa IEEE 802.3x para dúplex

completo Contrapresión para semidúplex

Bastidor Jumbo 9KB

Alimentación a través de Ethernet

Estándar PoE IEEE 802.3af/802.3at Alimentación a través de Ethernet PSE

Tipo de fuente de alimentación PoE Tramo final

Salida de alimentación PoE Estándar

IEEE 802.3af Por puerto 48 V ~ 54 V CC (dependiendo de la fuente de

alimentación), máx. 15,4 vatios Estándar

IEEE 802.3at Por puerto 50 V ~ 54 V CC (dependiendo de la fuente de alimentación), máx. 36 vatios

Asignación de pines de alimentación 1/2(+), 3/6(-)

Presupuesto de energía PoE 120 vatios (dependiendo de la potencia de entrada)

Número máx. de PD de clase 2 4

Número máx. de PD de clase 3 4

Número máx. de PD de clase 4 4

Conformidad con las normas

Cumplimiento normativo FCC Parte 15 Clase A, CE

Pruebas de estabilidad IEC 60068-2-32 (caída libre)

IEC 60068-2-27 (choque)

IEC 60068-2-6 (vibración)

Cumplimiento de normas IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX

IEEE 802.3ab Gigabit 1000BASE-T

IEEE 802.3x Control de flujo y contrapresión

Medio ambiente

Operativo Temperatura: -40 ~ 75 grados C

Humedad relativa: 5 ~ 95% (sin condensación)

Almacenamiento Temperatura: -40 ~ 85 grados C

Humedad relativa: 5 ~ 95% (sin condensación)
